长型材多工位连续折弯加工装置

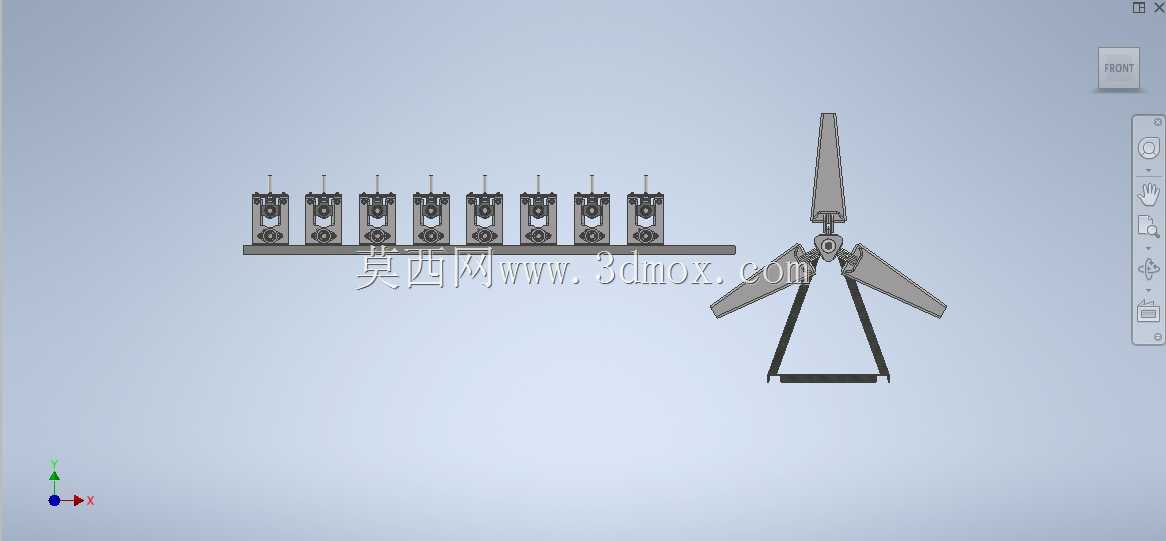

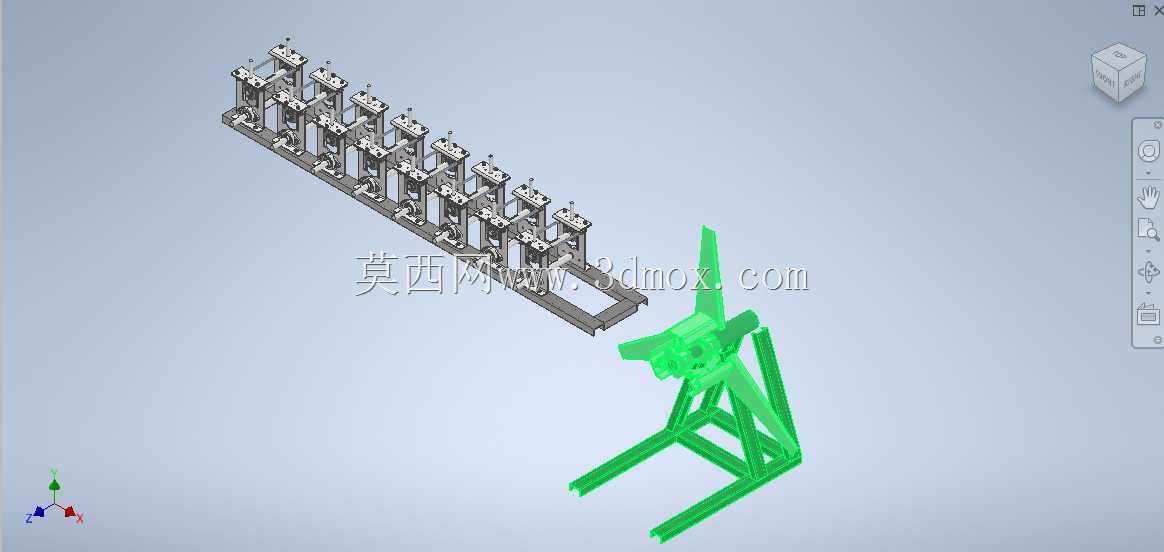

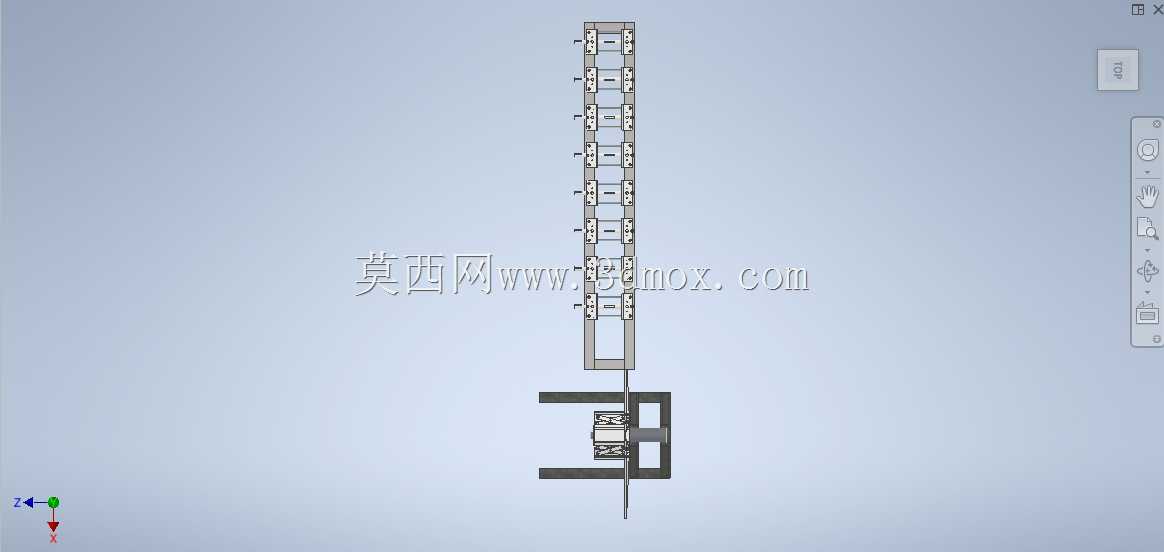

　　该套装置针对长条型材的连续折弯工序设计，整体分为长距离排布的多工位夹持输送段与末端折弯执行段，适配金属异型材、扁钢、铝型材等长尺寸工件的批量折弯作业，在门窗型材加工、仓储货架杆件成型、汽车门框型材制备、电气柜骨架折弯等场景中可直接作为核心工装单元使用。长条形主机段沿工件进给方向一字排布，每一个工位都集成了独立的夹持压紧与侧向定位结构，工位间距可根据工件的折弯步距需求调整，部分工位预留了压头安装位，可在进给过程中同步完成局部校直、预压痕、点位冲孔等附加工序，避免长型材在多次进给过程中出现累积偏移。末端折弯执行单元采用框架式焊接机架，整体呈三角支撑结构，三根主支撑梁与底部连接梁形成封闭受力框架，可承受大截面型材折弯时的大扭矩载荷，

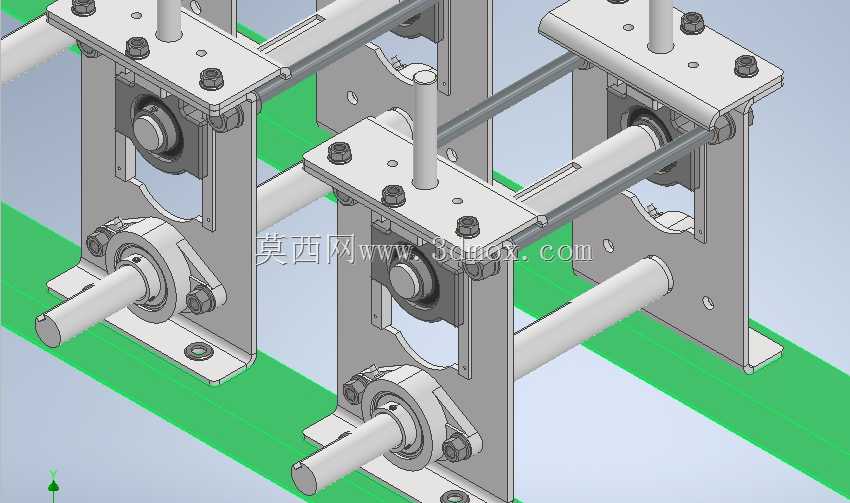

　　折弯执行端的回转中心与长料段的送料中心线严格同轴，保证工件进给到位后无需二次找正即可直接执行折弯动作。从安装边界来看，长料段的总长度覆盖十余米的车间纵深，安装时需要沿地面预埋平行调整垫铁，每两个相邻工位的底座连接面都设置了定位销孔，现场拼装时可通过销孔快速保证各工位夹持中心的直线度，整体直线度公差可控制在每米0.1mm以内，避免长型材进给时出现卡滞。末端折弯机架的占地面积相对集中，底部四个支脚均设置了地脚螺栓孔与横向调节筋板，设备就位后可通过调整垫铁校正机架水平度，保证折弯主轴的回转平面与工件进给平面垂直。设计过程中，长料段的各工位夹持块采用了快换式结构，不同截面的型材只需更换对应型面的夹持垫块即可完成适配，无需调整整体工位布局；

　　夹持驱动端预留了气动或液压元件的安装空间，用户可根据自身车间的动力配置选择对应的驱动方式。折弯端的工作臂设置了多组安装孔位，可适配不同折弯半径的折弯模具，折弯角度通过主轴的回转行程控制，可实现0至180度范围内任意角度的折弯成型，针对回弹量较大的铝合金型材，还可通过设定超程折弯量补偿回弹误差。整套装置的结构全部采用型钢焊接与板材拼装结合的形式，长料段的底座采用标准槽钢焊接成型，既保证了整体刚性，又控制了整体自重，便于车间内的转运与布局调整。各运动部位均预留了润滑脂加注通道，夹持块的滑动面采用了耐磨铜衬套，长期运行下的磨损量极小，维护时只需定期更换衬套即可，无需整体拆解工位结构。在实际产线布局中，该装置可与前端的型材开卷校平设备、

　　后端的切断下料设备直接连线，形成从 raw 材到成型杆件的全连续加工流程，相比单工位折弯设备，可大幅减少长型材的吊装转运次数，尤其适合6米以上定尺型材的多弯角连续成型作业，有效降低工人的劳动强度，同时避免多次吊装带来的型材表面划伤与变形问题。
