多工位自动鸡尾酒调制设备结构设计

　　该设备面向酒吧、酒店自助区、连锁餐饮门店、展会接待区以及小型无人饮品场景，核心任务是把多种基酒、辅料和调味液体按预设比例完成取料、输送、定量注入与杯内混合。整机采用上方储料、中部执行、下方承载的分层布局，六组立式储液罐沿圆周方向布置，能够同时容纳不同品类的酒液或糖浆；下部对应配置若干原料瓶，用于补充常用液体，形成高位重力供液与低位泵吸供液相结合的物料路径。这种布置减少了管路交叉，也让操作人员能够从设备前方快速识别余量并完成换瓶。

　　执行部分围绕中心立柱展开，立柱承担管路支撑、阀岛安装和旋转导向作用。每个出料支路都设置独立控制阀与定量结构，避免不同液体在公共管路内长时间残留。工位切换依靠中部旋转盘实现，杯位进入接液区后，对应支路按顺序下料，液体经短管直接注入杯中，缩短出口到杯口的距离，可降低飞溅、挂壁和串味风险。对于易起泡或黏稠度较高的辅料，设计上可通过更换出料嘴、调整流速曲线和增加停顿时间来改善出液状态。

　　底座采用箱式焊接或钣金拼焊思路，上表面设置圆形安装平台，用于固定中心立柱、旋转机构、瓶位围栏和接液组件。底座前侧预留较长的蓝色面板区域，可作为电气腔、泵组腔或散热腔使用；侧面开设格栅通风口，便于内部电气元件和泵体散热。底座外形决定了整台设备的安装边界，放置时需要在前方预留杯具取放和维护空间，侧后方预留瓶体更换、管路检修和电气接线空间。若嵌入吧台使用，应核对台面开孔、底座高度与杯具提升高度，避免出杯位置与吧台边缘发生干涉。

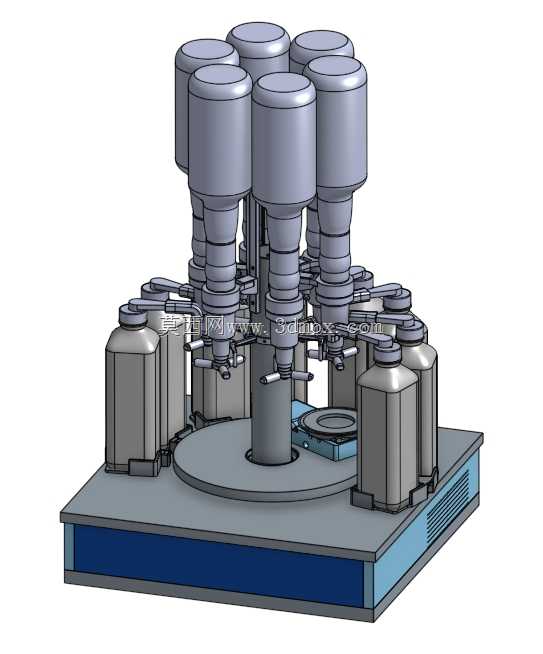

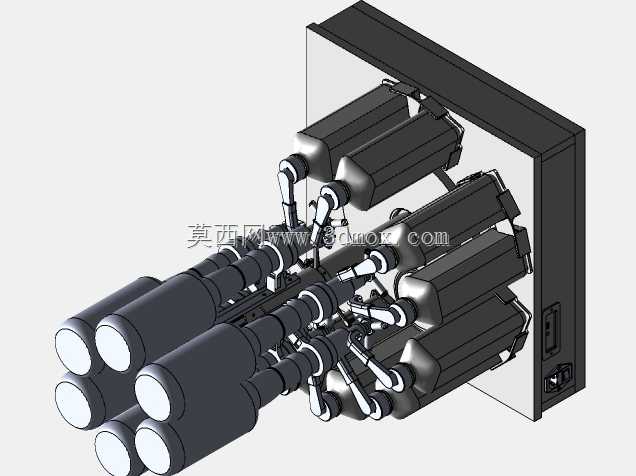

　　从结构建模角度看，上部储液罐采用近似圆柱加锥底的造型，锥段有利于液体向出口汇聚，减少罐底残液。罐与罐之间保持等节距布置，既让视觉上更规整，也使每一路管路长度接近，便于统一控制补偿参数。中部多组接头、卡箍和管路支架需要重点表达装配关系，尤其是阀体与立柱之间的固定方式、管路折弯半径以及瓶位与旋转盘的相对位置。下部原料瓶区域设置限位轮廓，可防止换瓶时错位；接液盘应做成可拆结构，方便清洗洒漏液体。

　　设备运行时，杯具放置在旋转平台指定位置，系统根据配方选择目标支路，旋转机构将杯位送至对应出料口下方，阀门开启并完成定量注入。多原料配方可通过工位连续转动实现逐次添加，也可在同一工位由多个支路协同下料。若后续扩展搅拌、冰镇或装饰功能，可在平台周边预留安装孔和电气接口，使机械结构不必大幅改型。控制箱、泵组、阀组和走线空间集中在底座内部，能够降低外露管线带来的卫生死角，也符合餐饮设备对清洁和安全的基本要求。

　　在尺寸协调上，上部罐体高度决定整机重心，设计时应控制总高并保证底座足够稳定。六罐圆周分布会增大上部直径，因此旋转盘直径、瓶位外廓和底座宽度需要逐级匹配，避免出现上宽下窄的不稳定姿态。出液口高度应高于常用杯具，同时不宜过高，以控制液体下落距离。中心立柱直径既要容纳内部管路或走线，也要兼顾支撑刚度，防止长期运行后因阀件负载产生偏摆。

　　该模型适合用于餐饮自动化设备的方案展示、管路布局校核、装配干涉检查和外部造型沟通。建模时可把储液罐、阀组、旋转盘、底座、瓶位和出料嘴拆成独立子装配，便于后续调整罐数、瓶位数量、泵型和台面尺寸。对结构工程师而言，真正需要关注的不是单一体积大小，而是液体路径是否简短、工位切换是否顺畅、维护拆装是否方便，以及设备在吧台有限空间内是否具备稳定放置和快速清洁的条件。
