径流式涡轮叶轮精密结构设计方案

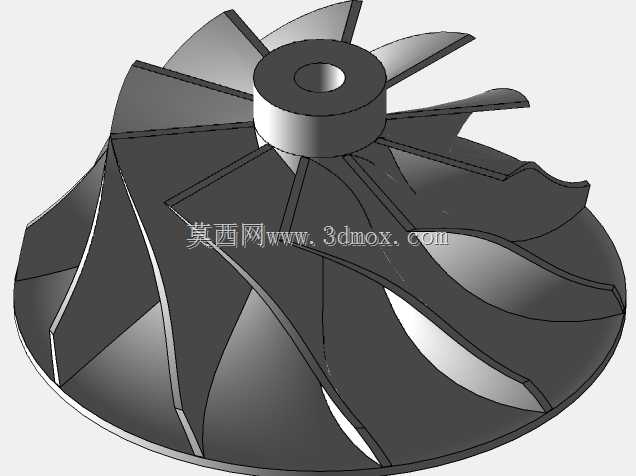

　　该涡轮叶轮采用典型的径流式半开式结构，整体呈现中心轮毂高、外缘直径大的锥形流道形态，叶片从轮毂处沿径向向外延伸并伴随轴向扭转，能够在流体从外缘向中心流动的过程中完成能量转换，将流体的压力能与动能转化为转轴的旋转机械能，或是在反向工况下对流体做功实现增压。这类叶轮广泛应用在小型涡轮增压器、微型燃气轮机、涡轮流量计、高速气动马达以及部分离心式压缩机的核心级中，在动力系统、流体计量设备、工业气动工具里都属于决定整机效率与运行稳定性的关键转子部件。从实际工程使用角度看，半开式叶片结构相比闭式叶轮，在小尺寸工况下更容易实现高精度加工，同时转动惯量更低，能够快速响应转速变化，适配频繁变负载的工作场景；叶片型线采用空间扭曲设计，

　　可有效降低流体在叶道内的流动分离损失，提升通流效率，叶片数量经过流道面积与叶片稠度的匹配计算，兼顾单级做功能力与流道堵塞风险。中心轮毂设置同轴安装孔，用于与传动轴进行过盈配合或键连接，轮毂的轴向凸起结构既保证了与轴配合的接触长度，提升转子连接的同轴度与抗扭转能力，也为端面锁紧预留了安装空间，可配合锁紧螺母实现叶轮的轴向固定，避免高速旋转下出现轴向窜动。该叶轮的最大外缘直径为60毫米，属于微型涡轮尺寸区间，整体轴向高度随锥形流道从外缘向中心逐步抬升，安装时需要保证叶轮流道与壳体蜗壳的对应位置对齐，外缘与壳体之间保留均匀的微小间隙，间隙过大会增加流体泄漏损失，间隙过小则可能在高速旋转受热膨胀时发生刮擦。

　　设计过程中首先要根据目标工况的流量、压比与转速确定叶轮的进出口直径，再结合速度三角形计算叶片的进出口安装角，通过三维造型完成叶片的空间曲面构建，之后还要对转子进行动平衡校核与临界转速验算，确保工作转速避开共振区间。叶片与轮毂的连接处采用圆角过渡，避免应力集中，在高速旋转产生的离心力作用下，该过渡区域是应力集中的核心位置，合理的圆角半径能够大幅提升叶轮的疲劳寿命。在材料选型上，这类小尺寸涡轮根据工作介质温度不同，可选用铝合金、工程塑料或高温合金，低温气动场景下高强度工程塑料能够降低自重与转动惯量，高温燃气场景则需要耐热合金并配合精密铸造工艺成型。实际装配时，安装孔与轴的配合公差需要严格控制，同轴度误差会直接导致转子振动超标，

　　进而影响轴承寿命与整机运行噪声；叶轮的端面与轴肩的贴合度也需要保证，避免锁紧后出现叶轮倾斜。在流体计量类传感器应用中，该涡轮的叶片会在流体推动下稳定旋转，转速与流体流速呈线性对应关系，通过磁电或霍尔元件检测叶片转速即可换算出流量，此时叶片的型线精度与转动惯量直接决定计量的响应速度与测量精度，更低的转动惯量能够让叶轮更快跟随流速变化，减小动态测量误差。在涡轮增压器应用中，该叶轮由发动机排出的废气驱动，带动同轴的压气机叶轮压缩进气，提升发动机的充气效率，此时叶轮需要承受高温废气的持续冲刷与每分钟数万转的离心载荷，叶片的曲面造型直接影响废气能量的利用率，进而决定发动机的动力输出与燃油经济性。整个叶轮的造型没有多余的冗余结构，所有型面都服务于流体导向与结构强度需求，锥形的背部轮廓既适配流体的轴向转向，也尽可能降低了不必要的材料堆积，控制转子整体重量。
