五辐中空传动轮结构设计方案

　　在轻载输送线、小型传动机构以及教具演示装置里，这类五辐轮体常被用作从动导向轮或者低速传动轮。它的核心作用是承担径向支撑，把外圈的环向载荷通过均匀分布的辐条传递到中心轮毂，再经由中心孔与转轴配合完成转动。和实心轮相比，辐条式结构能在保证整体刚性的前提下明显降低自重，转动惯量随之减小，启停阶段的惯性冲击更弱，对小功率驱动端更友好。

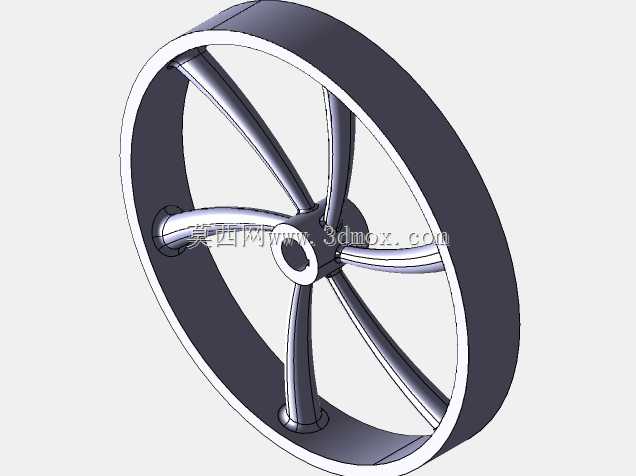

　　从结构上看，轮体外圈为等宽环形轮缘，轮缘截面厚度均匀，既可以直接作为光面摩擦轮使用，也能在后续加工中包覆胶层、开设槽位适配圆带或绳索。五根辐条沿周向72度均布，辐条截面采用带圆弧过渡的柱形形态，避免直角根部带来的应力集中；辐条与轮缘、轮毂的衔接位置都做了圆角处理，在受交变载荷时能延缓裂纹萌生。中心轮毂设置同轴通孔，孔壁可根据装配需求加工键槽、顶丝孔或者直接配合轴承，安装边界以中心孔轴线为基准，轮缘端面与轴线的垂直度直接决定运转时的端面跳动量。

　　设计这类轮体时，首先要确认安装空间的径向包络尺寸：轮缘外径决定了设备上轮槽的预留宽度与相邻部件的安全间隙，轮缘宽度则要匹配所接触的输送带或传动介质宽度，过宽会增加不必要的摩擦阻力，过窄则容易出现跑偏、局部压损。轮毂部分的轴向长度不能过短，否则与转轴配合的支撑跨距不足，运转时容易发生偏摆；也不能过长，避免挤占两侧机架或轴承的安装位置。辐条数量选择五辐而非常见的六辐，一方面是在轻量化和刚性之间取得平衡，另一方面五根辐条不存在偶数辐条正对的受力通路，在承受径向冲击时载荷分布更均匀，不容易出现某一对辐条同时过载的情况。

　　实际选型建模过程中，需要先锁定中心孔与转轴的配合公差。如果是无轴承直接穿轴，孔与轴建议选用小间隙配合，保证转动灵活的同时控制径向窜动；如果内嵌轴承，则要按照轴承外圈的过盈要求设计轮毂内孔，并预留轴承轴向定位的台阶或卡簧槽。轮缘的外圆面要根据使用场景判断是否需要后续加工：作为摩擦驱动轮时，外圆面的粗糙度要兼顾摩擦力与耐磨性，必要时可在模型基础上叠加包胶层的厚度尺寸；作为导向轮使用时，外圆面可预留凹槽，约束输送带或绳索的行走轨迹。

　　受力层面，轮体最常见的失效位置是辐条与轮毂的交接处。当轮缘受到偏载或者瞬间冲击时，弯矩会在辐条根部累积，因此建模时不能只做简单的布尔合并，必须保证圆角过渡的连续性，圆角半径通常取辐条截面厚度的0.2到0.3倍，既不会造成局部材料堆积，也能有效分散应力。轮缘自身的环向刚性也需要关注，如果轮缘壁厚过薄，受压时会出现局部椭圆变形，导致转动过程中径向跳动变大，进而引发振动和噪音；壁厚过大则会抵消辐条带来的轻量化优势，因此壁厚一般结合外径大小设定，保证轮缘在额定载荷下的变形量在允许范围内。

　　装配时还要考虑轴向固定方式。轮毂端面可以预留沉孔用于安装端盖，或者在侧壁加工顶丝孔锁紧转轴；如果轮体需要在轴上轴向定位，还要在轮毂两侧设计轴肩或卡簧的安装空间。整个轮体的三维建模以中心轴线为唯一装配基准，所有回转特征同轴度统一约束，辐条阵列时严格保证周向角度均布，避免因质量分布不均带来动平衡问题。对于转速不高的场合，五辐结构自身的对称性基本能满足使用要求；若用于更高转速场景，还可以在模型基础上对辐条和轮缘进行去重优化，进一步提升动平衡精度。

　　这类轮体的适用场景并不局限于单一设备，在小型输送机的托辊、轻工机械的张紧轮、实验台的传动演示轮以及部分手动装置的手轮结构中都能见到类似形态。设计时不需要追求复杂的曲面变化，重点在于把控各部分的尺寸比例、过渡圆角和装配基准，让轮体在满足承载和转动要求的同时，兼顾加工工艺性与材料利用率。
