单电机驱动分段式太阳能跟踪装置

　　这套跟踪装置的核心出发点，是在分布式光伏、离网供电站点、野外监测设备供电等场景里，用更低的传动复杂度提升光伏板的受光时长。常规双轴跟踪支架往往需要两套回转驱动与独立动力源，不仅成本高，在多风沙、强阵风的野外环境里，故障点也会成倍增加。该结构把方位与高度方向的调整整合到单台动力输出上，通过两侧立柱内的联动杆件传递扭矩，避免了多电机同步控制带来的调试负担。

　　从结构布局看，四块光伏面板沿横向并排布置，面板之间预留了均匀的伸缩与形变间隙。分段式面板并非简单把整板切开，而是让每块单元都能在强风载荷下产生微量卸力形变，阵风扫过板面时，各段可独立分散风压，不会像整块大尺寸面板那样把弯矩全部集中在中部横梁上。两侧的支撑立柱采用矩形截面型材，内部容纳传动丝杠与导向滑套，底部通过铰接座与基础横梁连接，整套转动副的受力路径直接传递到安装基础，没有多余的悬臂薄弱段。

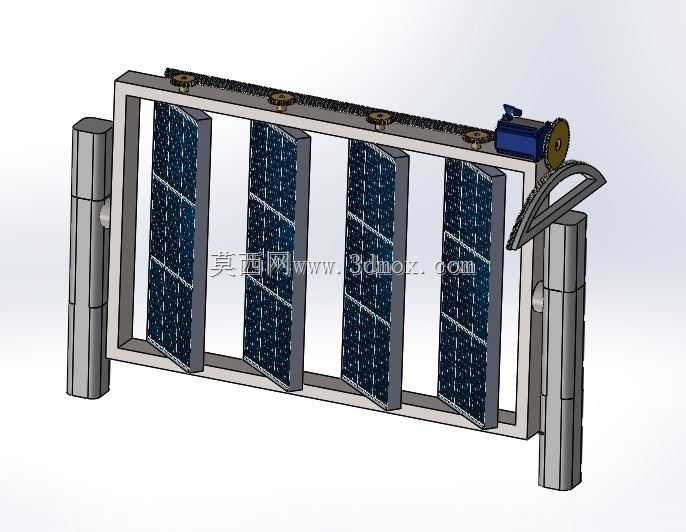

　　设计思路上，工程师优先压缩了传动链长度。动力从底部电机输出后，经减速机构带动横向传动轴，再分别驱动两侧立柱内的升降构件，使光伏板框架绕底部铰点完成俯仰角度调整；方位跟踪则结合底部回转支承实现，单电机通过离合或分时传动机构切换两个自由度的动作，省去了第二套电机与驱动器。这种取舍在日均辐照波动不大的区域非常实用，既能保证上午、下午的主要受光角度跟踪，又把电控系统简化到常规工控柜即可承载的程度。

　　外形与安装边界方面，装置展开后整体呈横向矩形框架，四块面板拼接后的受光面宽度明显大于高度，两侧立柱突出于面板左右边缘，底部横梁需落在平整的混凝土基础或钢结构平台上。安装时要在立柱外侧预留检修空间，便于后期检查内部丝杠润滑与线缆走线；背面的传动杆件与电机舱不能紧贴墙面或其他设备，避免转动过程中发生干涉。由于面板分段后单块重量降低，吊装时不需要大吨位起重设备，人工配合简易吊装工具即可完成单块面板的更换，这对后期运维十分关键。

　　实际用途上，它既可以为野外传感器节点、通信中继设备提供持续电力，也能多组并联组成小型光伏阵列。跟踪逻辑通过光照传感器采集不同方向的辐照差异，控制器据此判断太阳方位并驱动电机调整角度；在夜间或辐照极低时，装置可自动回到水平避风姿态，减少迎风面积。结构件之间大量采用标准型材与螺栓连接，横梁、立柱、铰支座均可在现场拆解运输，适合道路条件有限的山区、荒漠站点。

　　抗风设计是这套结构的突出特点。分段面板在风压作用下，各单元边框把载荷传递到纵向加强筋，再由主横梁汇总到两侧立柱，相比整块面板，应力集中区域被分散到多个连接点。立柱与底部横梁的铰接处设置了耐磨衬套，长期俯仰摆动后仍能保持间隙稳定；传动丝杠外侧配有防护套，可阻挡沙尘进入螺纹副。线缆从立柱内部穿行至底部接线腔，避免外露线缆在反复转动中疲劳弯折。

　　对于结构设计从业者而言，该模型的参考价值在于用极简动力方案实现跟踪功能，同时通过面板分段解决大尺寸板面的风载问题。建模时需重点关注两侧传动的同步性、铰接点的配合间隙以及面板与框架之间的热胀冷缩余量；选型时则要根据当地最大风速校核立柱弯矩与基础螺栓拉力，确保极端天气下支架不发生倾覆。整体没有复杂的定制曲面，大部分构件可通过型材切割、钣金折弯和机加工完成，制造成本与维护难度都控制在较低水平。
