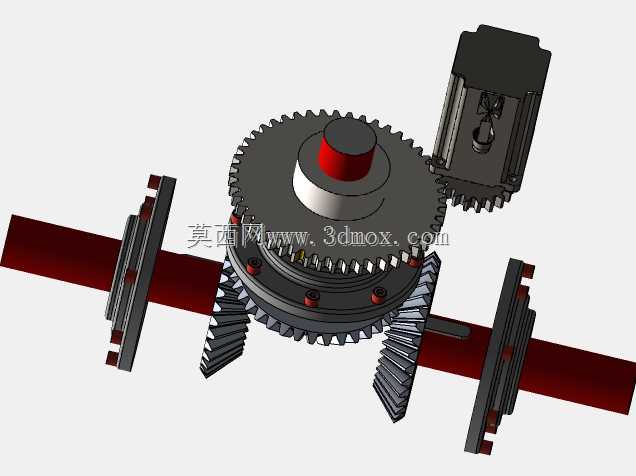

锥齿轮切换式减速传动机构

　　这套传动结构的核心作用是在动力传输路径中完成齿轮啮合状态的切换，以此改变输出端的转速与扭矩传递关系，并非单纯做固定减速比的动力降速。从实际装配逻辑来看，输入动力由侧部的驱动单元接入，通过小圆柱齿轮与中部大直径圆柱齿轮形成第一级啮合，将输入的高转速低扭矩动力先做一次降速增扭；大圆柱齿轮与中部的锥齿轮保持同轴联动，动力经锥齿轮换向之后，可分别传递至两侧正交布置的输出轴，两个输出轴通过端部的连接法兰与外部负载对接，法兰盘面预留了均匀分布的螺栓孔位，能够适配常规的联轴器、带轮或者链轮安装，不需要额外加工转接板。在结构设计层面，齿轮切换功能的实现依托中部可沿轴向产生位移的啮合组件，大圆柱齿轮与锥齿轮的同轴装配段设置了滑移导向结构，

　　当需要切换动力输出路径时，滑移组件带动锥齿轮沿轴向移动，改变锥齿轮与两侧从动锥齿轮的啮合状态，既可以选择单侧输出，也可根据齿位设计实现双侧同步输出或者空挡断开，这种结构常见于需要多工位交替作业的轻工输送线、小型专用机床的进给机构、农业小型作业机具的动力分路场景，相比外置离合器的方案，它把变速、换向、分路三个功能整合在同一组齿轮副内部，大幅缩减了传动单元的整体占用空间。从外形与安装边界判断，整套机构的横向跨度由两侧输出轴的轴端间距决定，轴向安装时需要在输出轴法兰外侧预留不小于法兰盘厚度的操作空间，用于穿装固定螺栓；驱动单元侧部突出的轮廓需要预留对应的散热与接线空间，避免与周边机架构件产生干涉。齿轮参数的匹配上，

　　第一级圆柱齿轮采用正齿设计，加工与装配难度更低，传动过程中不会产生额外轴向力，对支撑轴承的选型更友好；换向用的锥齿轮采用等径节距设计，啮合重合度处于合理区间，既保证传动平稳性，也避免齿面接触应力过大导致过早磨损。支撑部位的设计充分考虑了径向与轴向复合载荷，中部齿轮轴的两端配置了可承受双向轴向力的支撑组件，两侧输出轴的支撑位靠近法兰连接侧，能够抵消带轮或者链轮传动时产生的悬臂弯矩，减少轴端挠曲变形对齿轮啮合精度的影响。整套结构没有设置封闭箱体，属于开式传动布局，这种设计的优势是维护时可以直接观察齿轮啮合状态，快速清理齿面夹杂的碎屑，适合粉尘不多、定期人工维保的车间作业场景；如果应用在多粉尘或者有喷淋的工况，

　　只需要在外围加装适配的钣金护罩即可，不需要改动内部核心传动结构。在实际选型适配时，可根据负载所需的输出转速调整第一级圆柱齿轮的齿数比，也可通过更换不同齿数的从动锥齿轮改变两侧输出轴的转速差，适配不同工位对运行速度的差异化需求；输出轴的轴径与法兰孔位可根据负载扭矩做等比例放大，核心的齿轮啮合中心距保持不变即可保证传动关系不发生偏移。
