垂直轴风力涡轮机结构设计方案

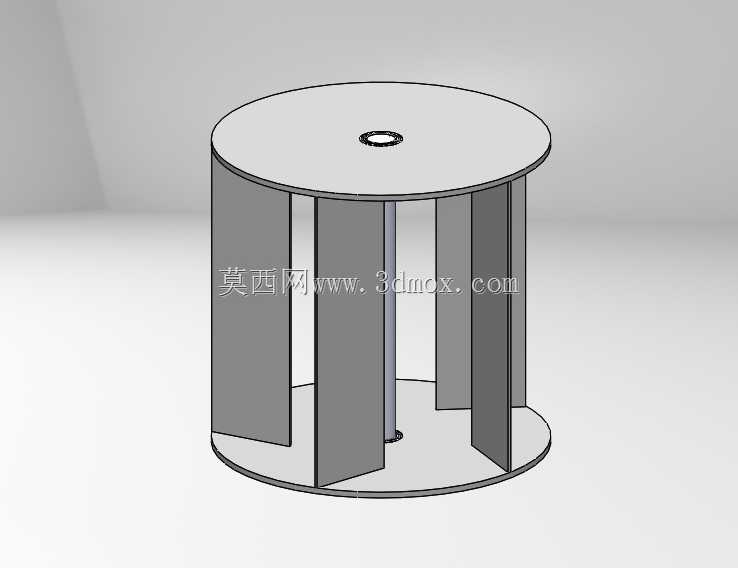

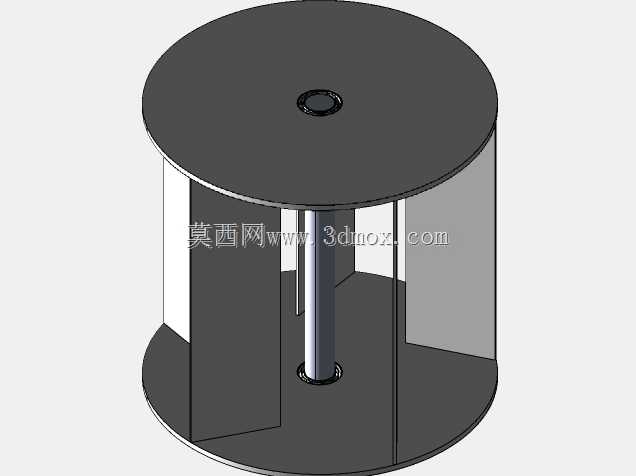

　　这套垂直轴风力涡轮机的结构方案，核心围绕低风速区域的风能捕获需求展开，区别于常见水平轴风机的迎风偏航逻辑，整体采用上下圆形端板夹持直立叶片的布局，中心设置贯穿式转轴作为动力输出载体。在实际工程应用中，这类结构无需额外配置迎风转向机构，可接收任意方向来流的风能，适配城市楼宇间隙、山区垭口、牧区零散供电点等风向多变、安装空间受限的场景，既可以作为小型离网供电单元为传感监测节点、照明负载提供电力，也可多组阵列排布组成分布式微网供电系统。

　　从功能实现逻辑来看，直立叶片在圆周方向均匀分布，气流作用于叶片表面时形成压差推动叶轮绕中心轴旋转，上下端板的作用是约束叶片间的气流轴向逃逸，减少叶尖区域的能量损失，提升风能利用效率。中心转轴采用上下同轴定位的设计思路，下端预留动力输出对接接口，可直接连接增速机构或发电单元，上端设置定位轴段用于安装支撑轴承，保证叶轮旋转过程中的同轴度，降低运行振动。叶片采用平直矩形截面构型，加工工艺简单，无需复杂的曲面成型工序，批量生产时可直接采用板材裁切后折弯或拼接成型，制造成本与后期维护难度都远低于带复杂翼型的水平轴叶片。

　　设计过程中优先考虑了安装边界的兼容性，整体外轮廓为同轴圆柱形态，最大外径由上下端板的直径决定，安装时只需保证中心转轴与基础安装面垂直，无需针对风向做预设方位调整，对安装基础的平整度容忍度较高。上下端板之间的间距与叶片高度保持一致，叶片两端分别与上下端板内侧贴合固定，连接位置可采用螺栓紧固或焊接工艺，根据实际选材匹配对应的连接强度。中心转轴的伸出长度可根据配套的发电模块尺寸灵活调整，转轴与端板的配合位置设置加强衬套，避免长期交变载荷作用下出现连接松动。

　　在结构强度校核层面，叶片作为直接承受风载的部件，其厚度与材质选型需匹配当地的极限风速工况，端板除了固定叶片之外，还可起到一定的导流作用，避免气流从叶轮上下端面无序溢出。整套旋转部件的重心落在中心转轴的轴线上，动平衡调校难度低，运行过程中不会产生水平轴风机常见的轴向推力，对支撑塔架的侧向载荷要求更低，可大幅简化下部支撑结构的设计。

　　针对不同的应用场景，该结构还具备灵活的拓展空间：在高风速区域可适当增加叶片数量提升启动扭矩，在低风速区域可放大端板直径、优化叶片安装角来提升低风速启动性能；叶片材质可根据使用环境选择金属板材、复合材料或工程塑料，兼顾耐腐蚀、轻量化与强度需求。整套结构没有复杂的传动与偏航部件，日常运维仅需定期检查转轴轴承的润滑状态与叶片连接紧固度，适合在无人值守的野外环境长期运行。
