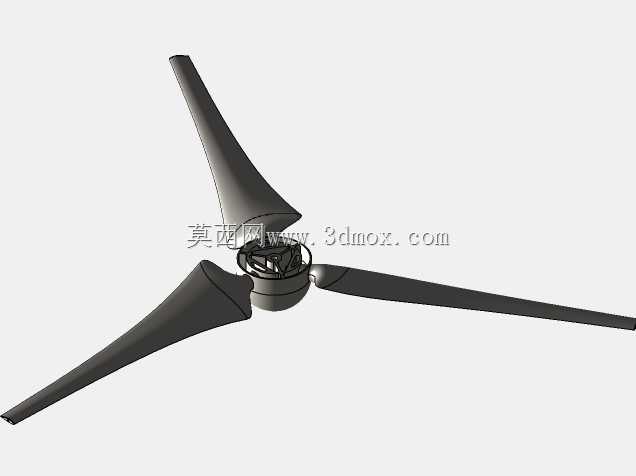

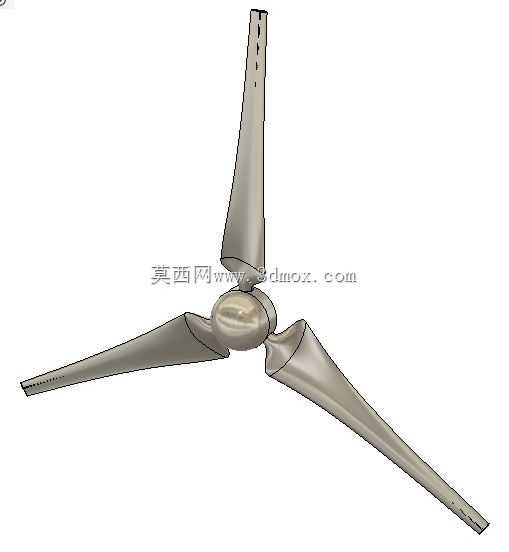

直径950mm小型三叶片风力涡轮结构

　　这款直径950mm的小型风力涡轮，在分布式微能采集场景里有很明确的适配定位，不像兆瓦级大型风电机组需要配套开阔风场、高耸塔架与复杂的并网设施，它的应用边界更偏向零散风能的就地转化利用，比如野外监测站点的辅助供电、离网型小型设施的能源补充、庭院式科普展示装置的动力核心，甚至是低速风环境下的小型动力输出场景，都能匹配对应的安装需求。从结构设计逻辑来看，三叶片的布局是在启动风速、运转平稳性与加工成本之间做的平衡取舍，单叶片的气动效率虽高但动平衡调校难度大，双叶片在湍流风场下容易出现周期性的力矩波动，三叶片的构型在叶轮旋转时，各方位角的气动载荷分布更均匀，不需要额外加装过于复杂的阻尼结构就能控制运转振动，对于小型设备来说，

　　后期维护的门槛会低很多。叶片选用的翼型是FX 66S-196 V1，这个翼型本身属于低速高升阻比的构型，针对3-12m/s的常见近地面风速区间做了适配，叶片的扭转角从根部到叶尖是渐变分布的，根部区域安装角更大，能在低风速下获得足够的启动扭矩，避免出现小风转不动的情况，叶尖区域安装角收窄，能降低高速旋转时的叶尖涡流损失，提升整体的风能捕获效率，同时叶尖的流线收型也能减少旋转时的气动噪音，适合在靠近人居的场景使用。叶轮的轮毂部分做了集成化的结构设计，三个叶片的安装定位槽直接在轮毂主体上成型，不需要额外设计分体式的叶片夹座，既减少了连接紧固件的数量，也能降低装配时的同轴度误差，轮毂中心预留的轴系安装位，能适配常规的小型永磁发电机输入轴，安装时只需要对准轴孔、锁紧定位销就能完成叶轮与动力端的连接，不需要做复杂的现场配做加工。从安装边界来看，950mm的旋转直径意味着设备安装时，需要在叶轮旋转平面的周边预留至少100mm的安全间隙，避免叶片运转时触碰周边的遮挡物，同时这个尺寸的叶轮重量控制在较低区间，对支撑塔架的载荷要求不高，普通的镀锌钢管支架配合基础预埋件就能满足安装强度要求，不需要做专门的承重基础设计，能大幅降低现场安装的施工成本。在实际使用场景里，这类小型风力涡轮不需要配套复杂的变桨机构，依靠定桨距的气动特性就能实现自动限速，当风速超过设计阈值时，叶片会因为气动失速自动限制转速提升，不会出现超速飞车的情况，对于无人值守的野外站点来说，

　　这种被动式的安全设计能大幅提升设备的运行可靠性，减少日常巡检的频次。从结构建模的细节来看，叶片的曲面是严格按照翼型坐标点放样成型的，每个截面的弦长、扭转角都和翼型的气动设计参数一一对应，没有做随意的曲面简化，不管是用来做气动仿真的基础模型，还是做3D打印验证的样件原型，都能直接复用模型的曲面数据，不需要重新做逆向重构。轮毂内部的空腔结构也做了等壁厚的设计，在保证结构强度的前提下尽可能降低整体重量，减少叶轮旋转时的转动惯量，让设备在微风条件下就能顺利启动，同时轮毂与叶片的连接部位做了局部加厚处理，能承受叶片旋转时产生的离心载荷与风载交变应力，避免长期运行出现连接部位的疲劳断裂。这类小型风能设备的应用场景其实比很多人想象的更广，

　　比如在山区的森林防火监测点，太阳能板在连续阴雨天会出现供电缺口，搭配这款小型风力涡轮就能实现风光互补供电，保证监测设备全年不间断运行；在沿海的渔排养殖区，没有通市电的情况下，小型风机可以给养殖区的照明、增氧设备提供辅助电力；甚至在中小学的科技实践场景里，这个尺寸的风机也适合用来做风能转换的教学演示装置，直观展示风能到机械能再到电能的转化过程。设计时也充分考虑了不同场景的适配性，叶片根部的安装接口做了标准化的尺寸设计，除了配套原厂的轮毂之外，也能适配市面上常见的小型风机轮毂配件，后期如果出现叶片损坏，不需要更换整套叶轮，单独更换对应叶片就能恢复使用，降低了全生命周期的使用成本。整体结构没有冗余的复杂零件，所有部件的拆分逻辑都符合小型设备的加工与装配逻辑，不管是做注塑量产的结构验证，还是做手工DIY的原型制作，这个模型的结构细节都能提供足够的参考价值。
