多规格板材快速定位可调角夹

　　在框架类装配现场，最耗时间的往往不是拧紧紧固件，而是把两根型材或木板维持在指定角度。尤其面对5-22mm厚度差异较大的板材，普通直角夹只能覆盖单一规格，遇到T形接头、斜撑拼接或临时定位时，需要频繁更换垫块，操作中还得腾出一只手扶住工件，装配效率很难提上来。这款可调角夹正是围绕这类现场痛点展开，核心目标是让操作者单手完成对位，另一只手可以持握胶枪、螺丝刀或打钉器，减少辅助等待时间。

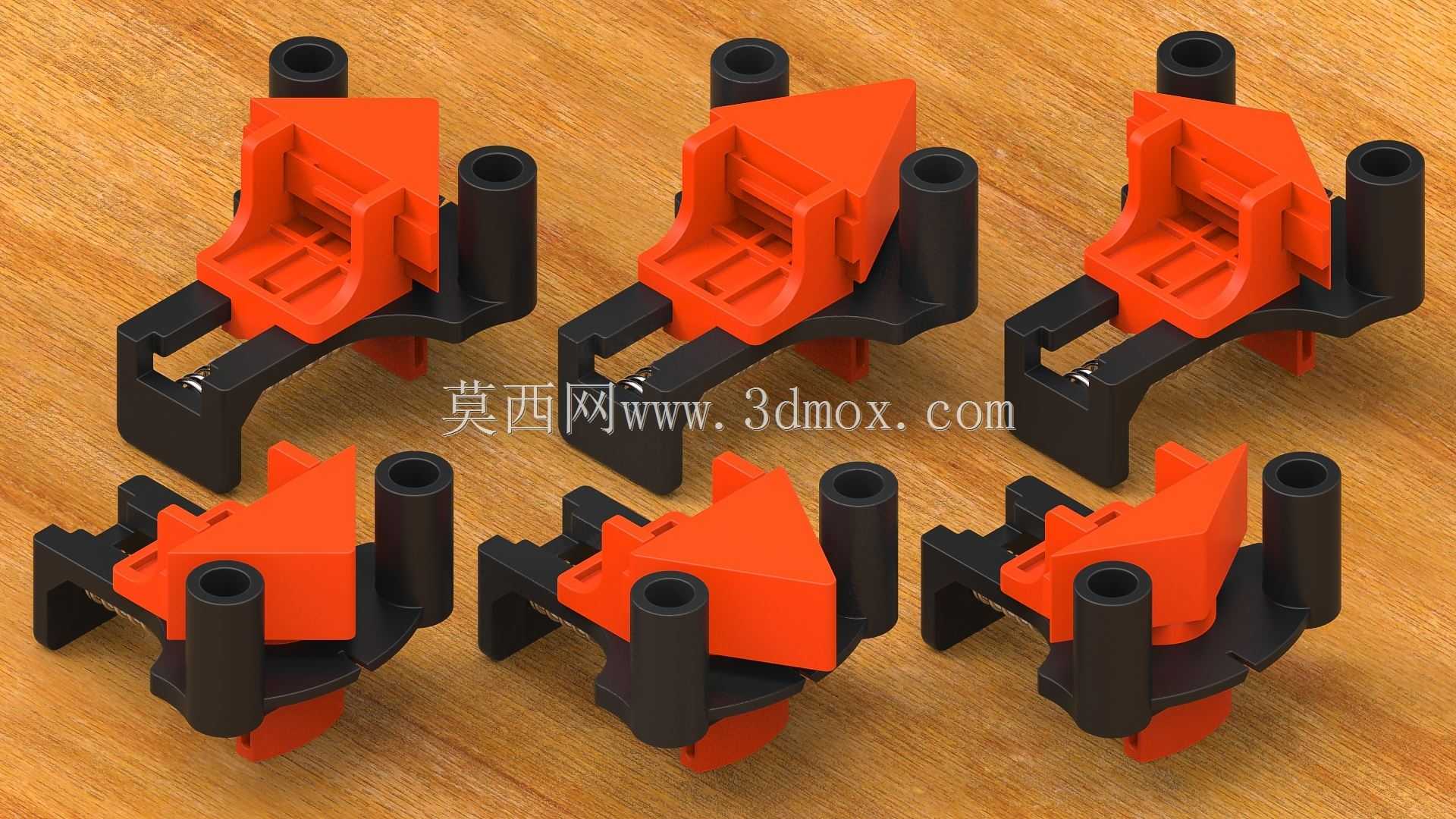

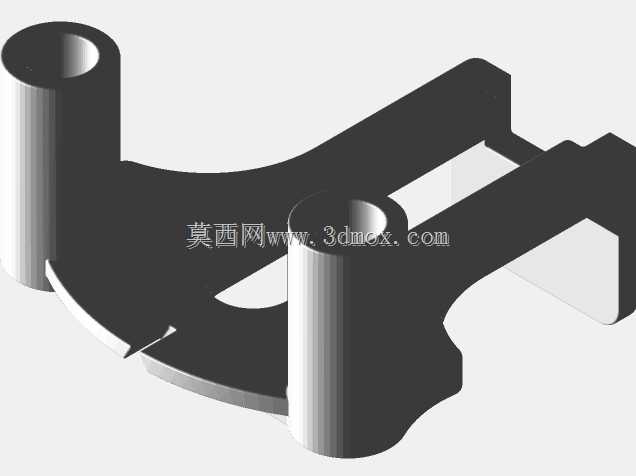

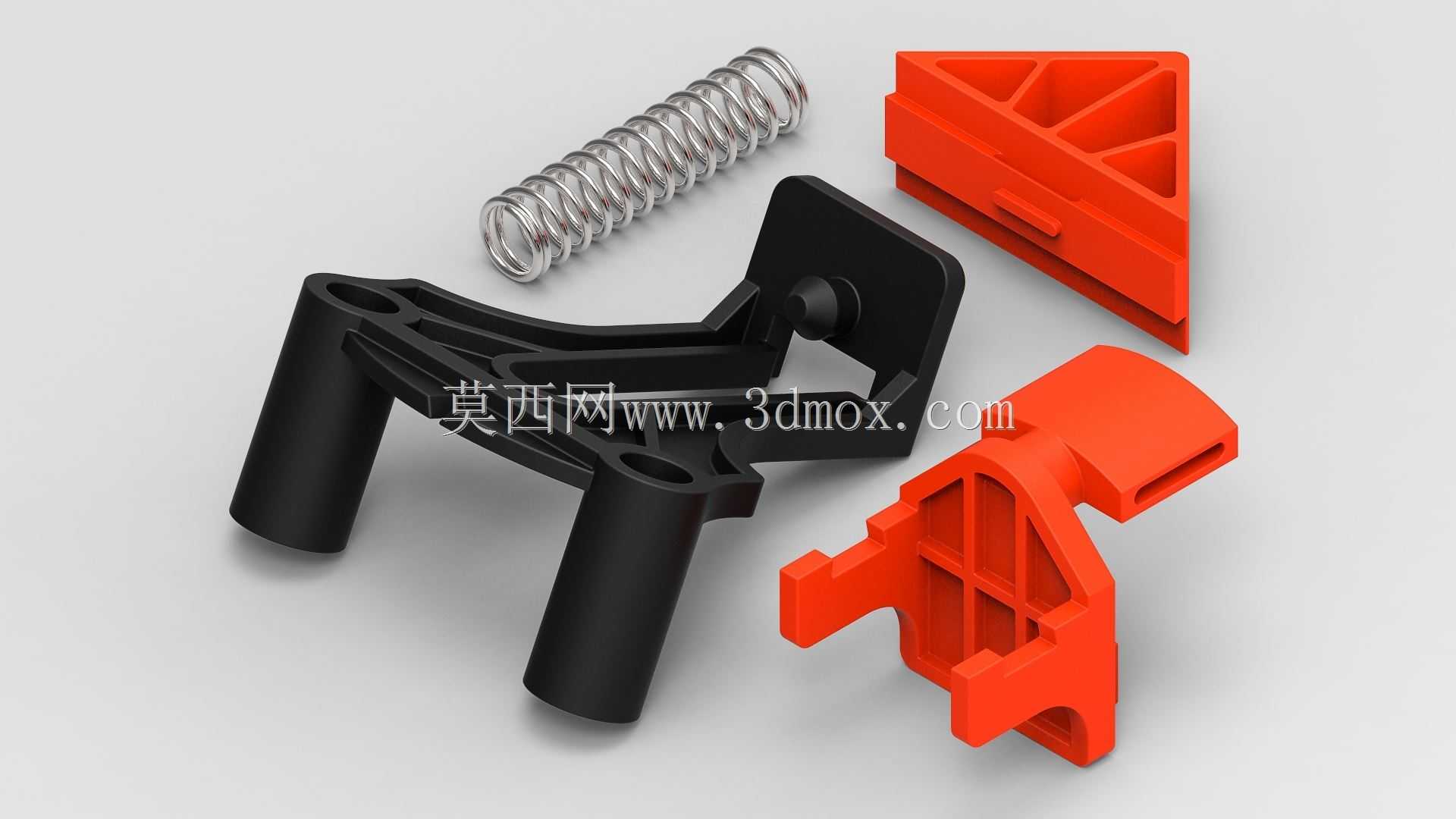

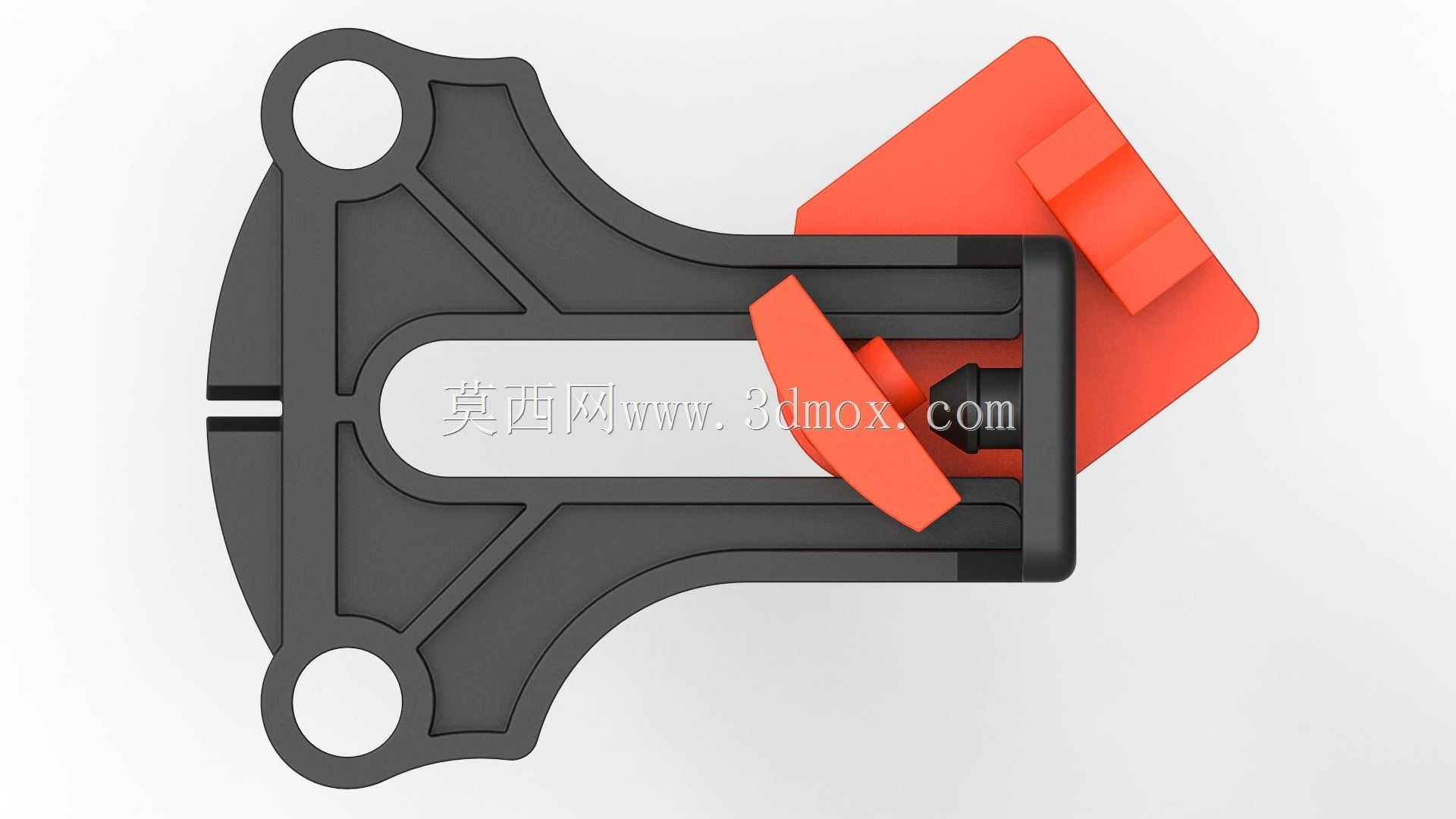

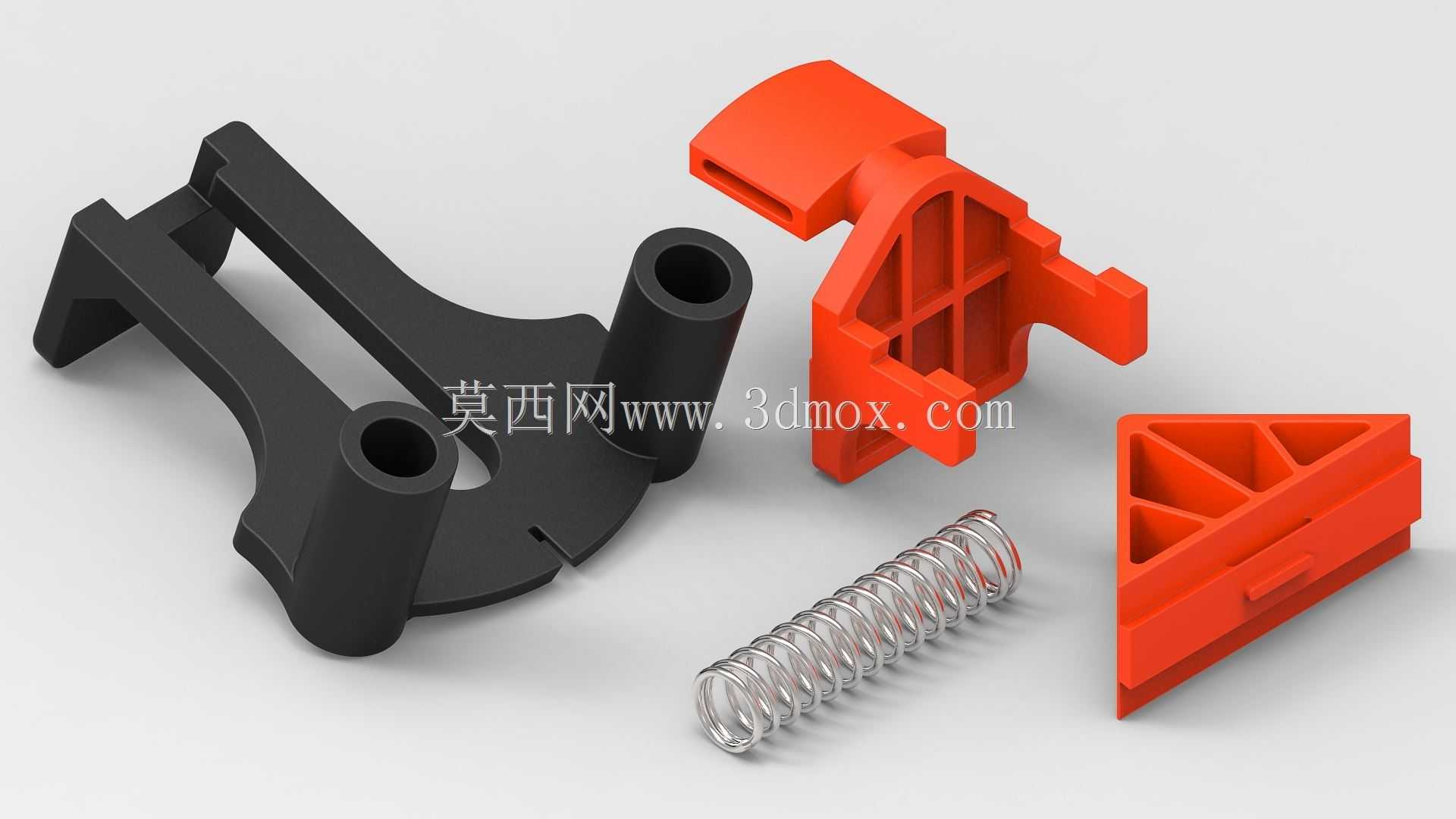

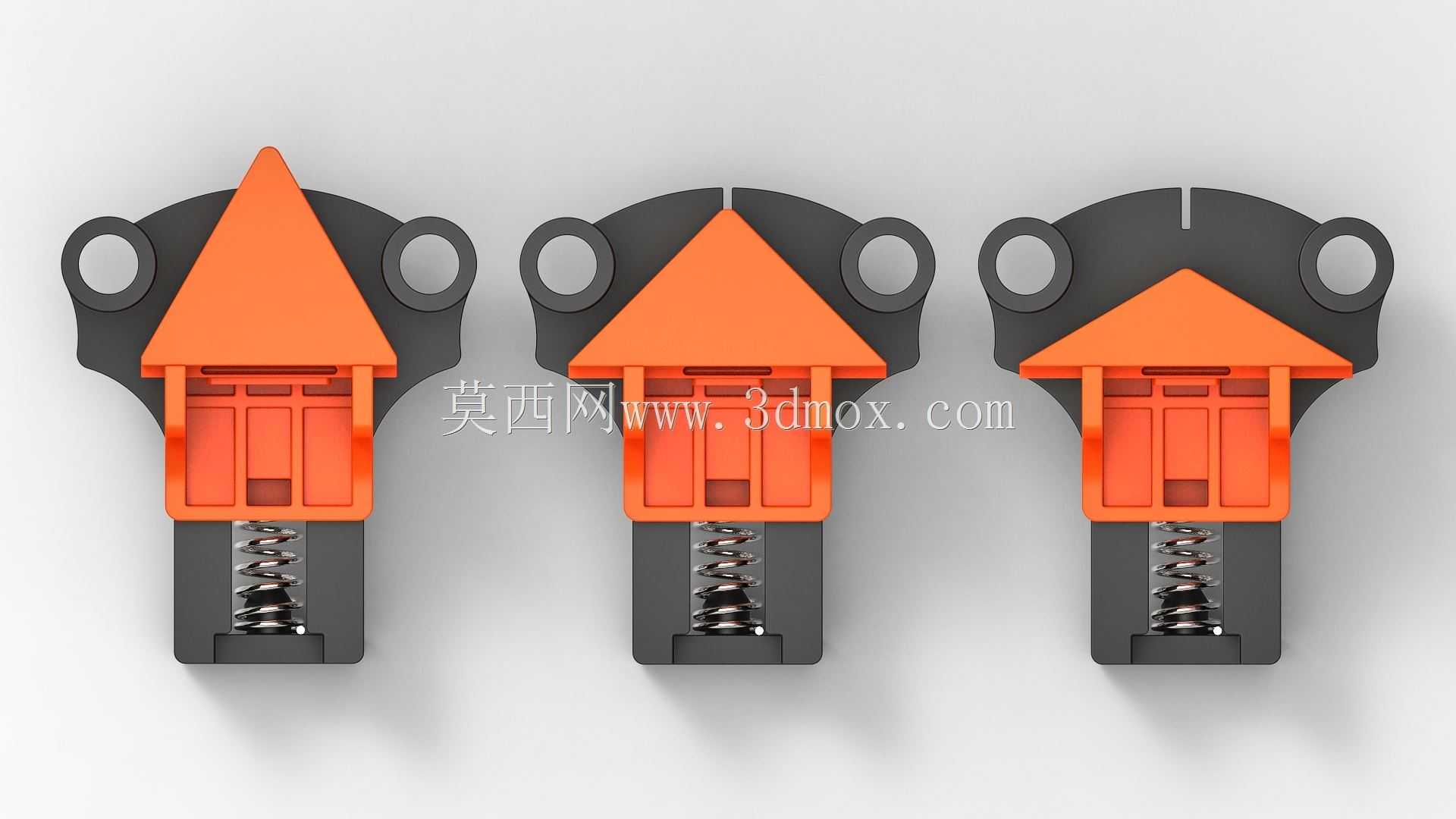

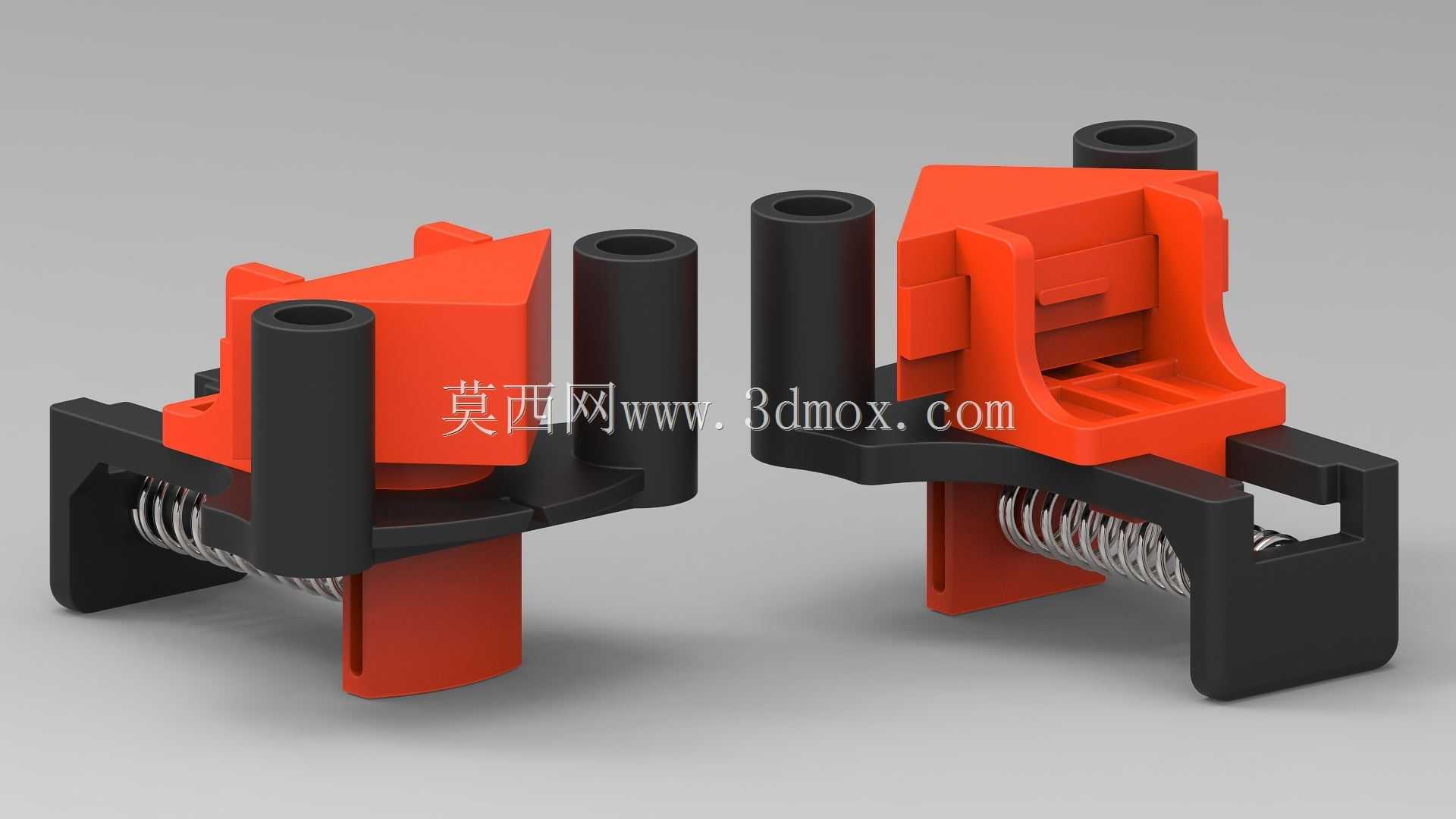

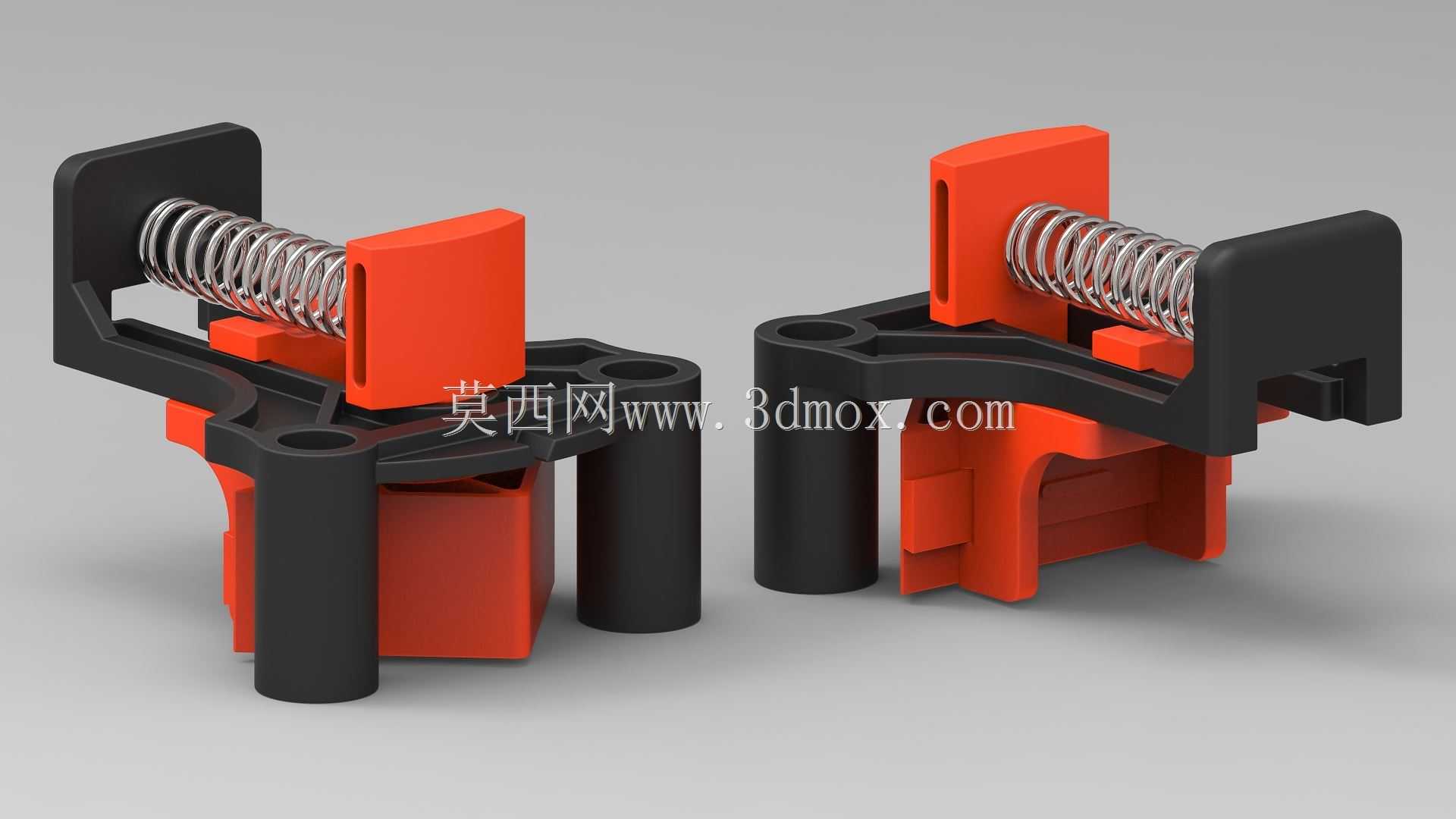

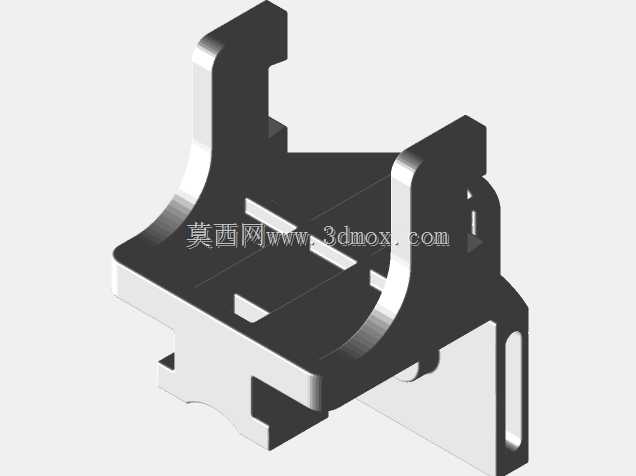

　　结构上采用夹体、活动压块、复位弹簧与支撑柱组合。夹体承担主要受力路径，两个圆柱支撑脚在合拢时贴靠被夹件外侧，形成稳定的支撑边界；活动压块沿导向方向滑动，弹簧持续提供预紧力，使夹口在未施加外力时保持张开状态，放入板材后可自动贴合表面。压块与夹体之间的接触面经过角度规划，能够分别适配60度、90度和120度三种常见拼接关系，覆盖直角框架、斜向支撑以及钝角连接等典型工况。

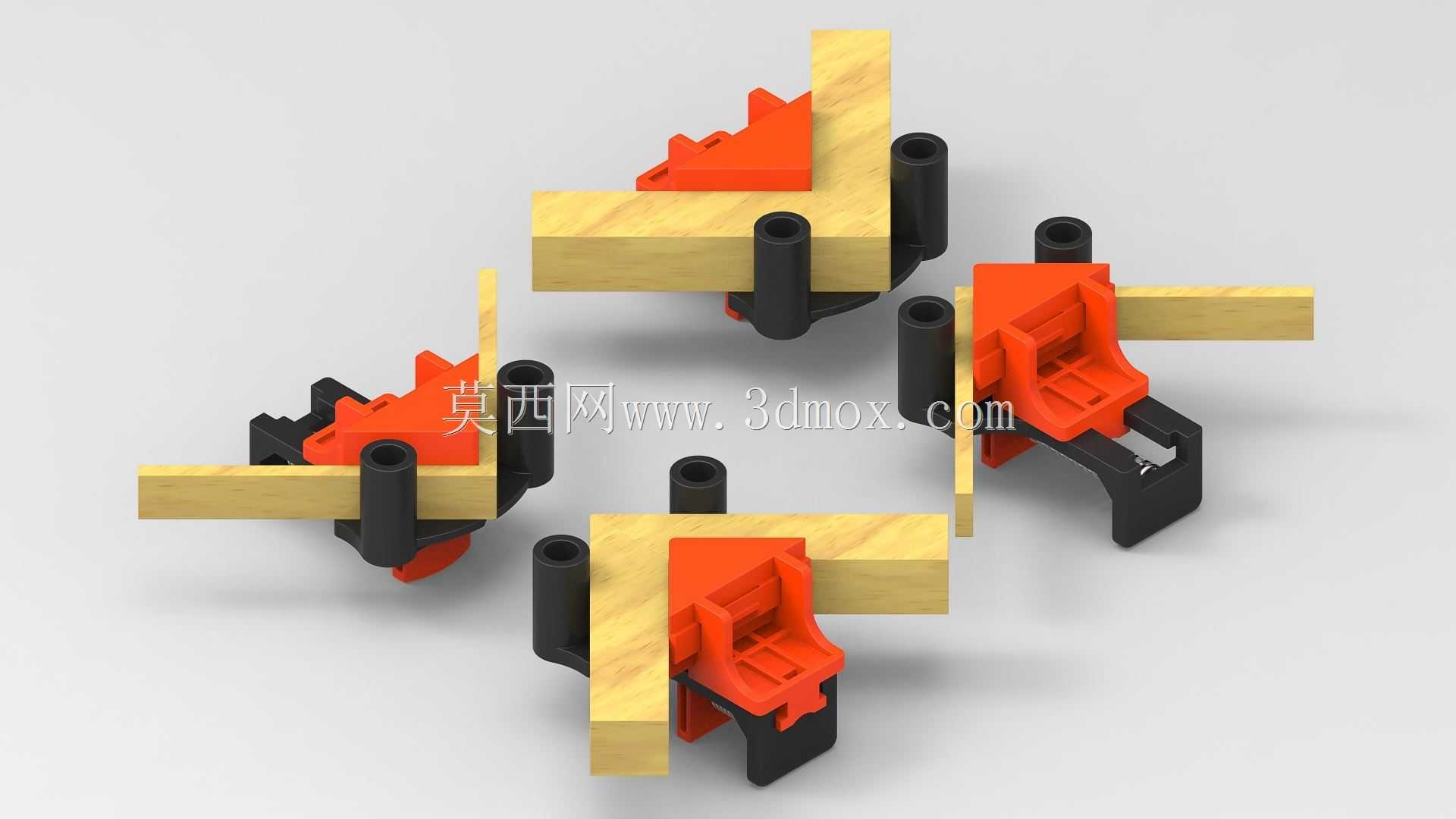

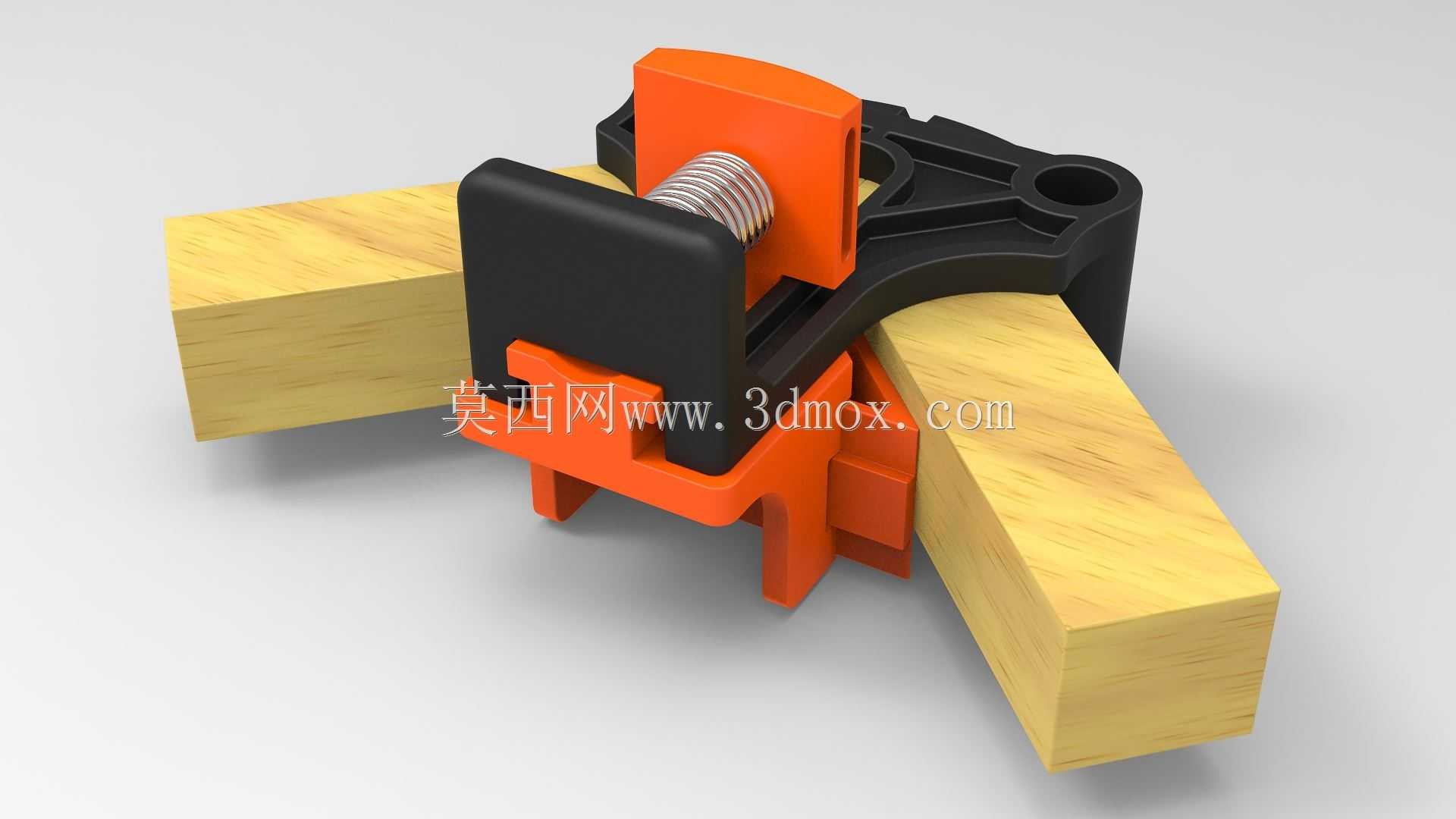

　　从使用逻辑看，它并不追求替代永久性紧固件，而是定位工序中的辅助元件。木工框架组装时，可先在角接位置预夹，确认对角线和平整度后再施胶或打钉；铝型材或轻型方管临时拼配时，也能利用其快速夹持能力维持相对位置，便于后续钻孔、攻丝或安装角码。对小批量定制车间而言，这类夹具的价值在于降低对位难度：工件放入后，弹簧推动压块贴紧板面，支撑柱限制侧向位移，角度关系随即被锁定，不需要反复测量和调整。

　　设计思路围绕“兼容板厚”和“单手操作”两个约束展开。夹口行程覆盖5-22mm板材，意味着同一套夹具可应对薄背板、厚侧板以及多层叠板；压块前端采用与板面接触的承压面，避免局部应力集中造成压痕。弹簧中性长度按53mm设定，预紧力选择偏向轻便快速，而不是大夹紧力场景，这一定位决定了它适合装配辅助，而非重型焊装或高强度铣削夹持。夹体上的开孔既用于减重，也可作为挂放或辅助定位孔，便于在工位上成组收纳。

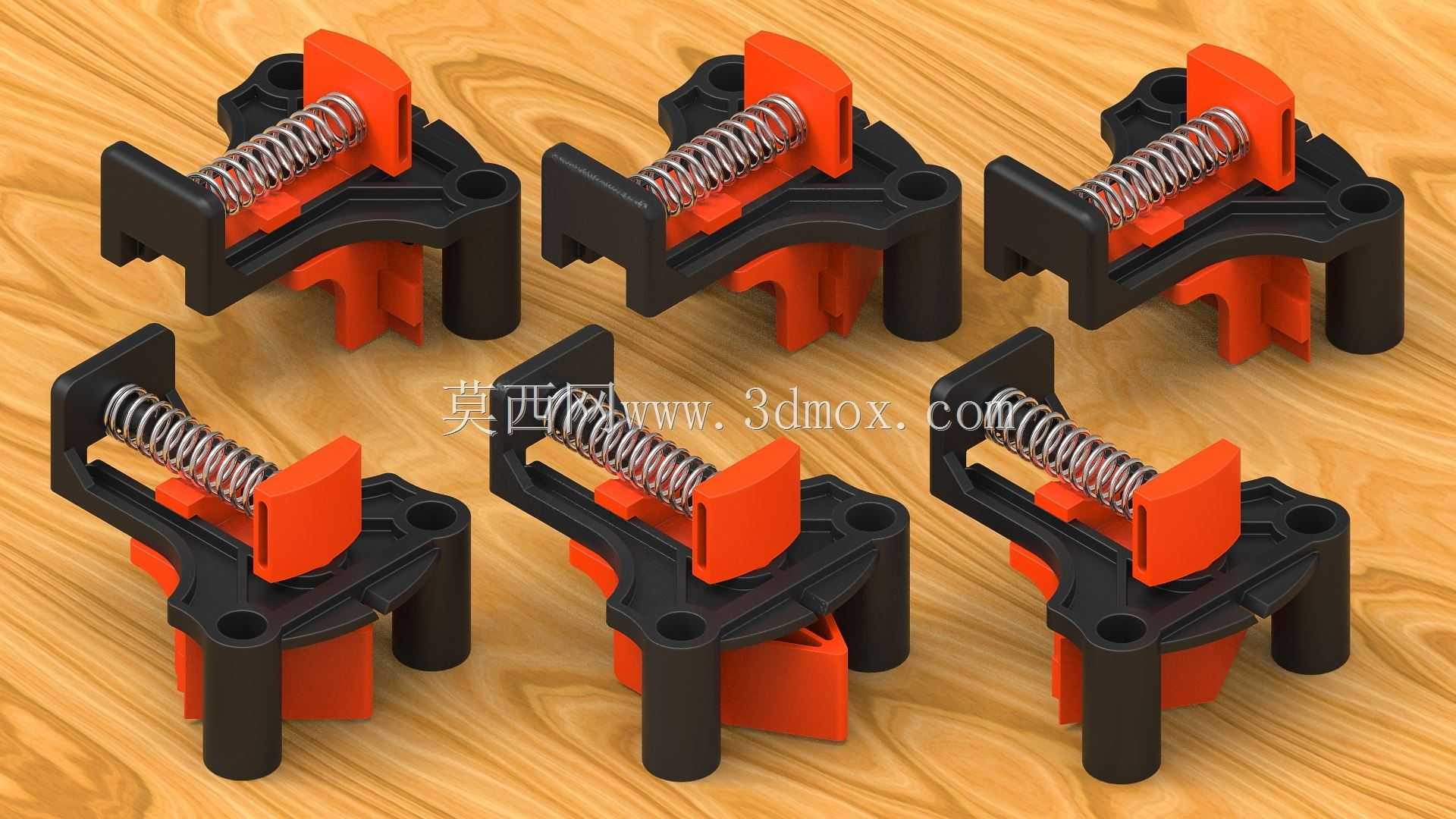

　　外形边界方面，夹具整体紧凑，支撑柱高度与夹体宽度按常见手工操作空间设计，能够伸入框架内角，不会因外部轮廓过大而与相邻杆件干涉。多只夹具并排使用时，可在一条边框上形成多个定位点，适合柜体、箱体、展示架和简易木构的预装。需要注意的是，其受力方向主要沿压块滑动轴线，侧向敲击或重载撬动会降低定位精度，因此更适合静态维持位置，而不是作为受力工装承受后续加工中的大扭矩。

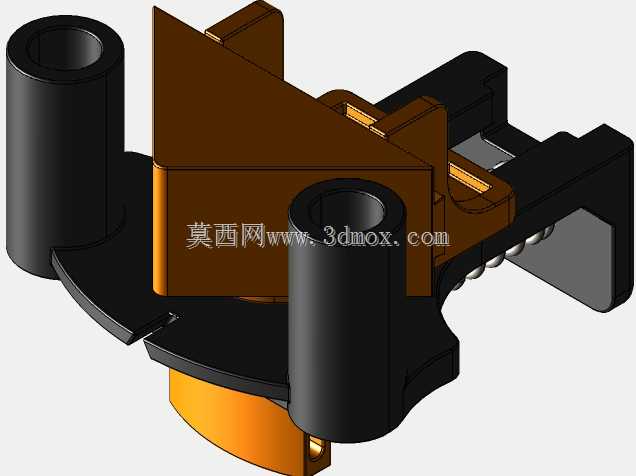

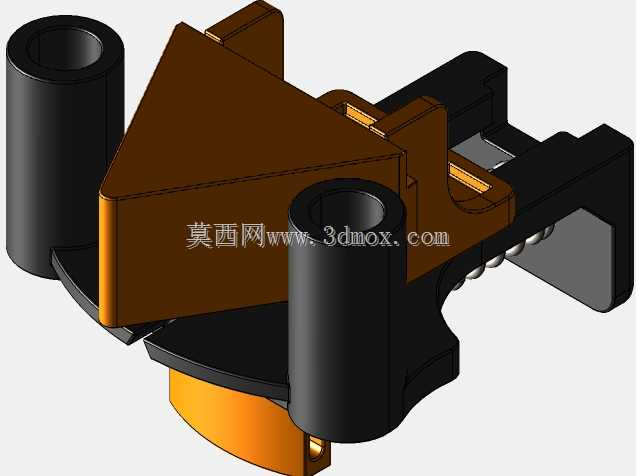

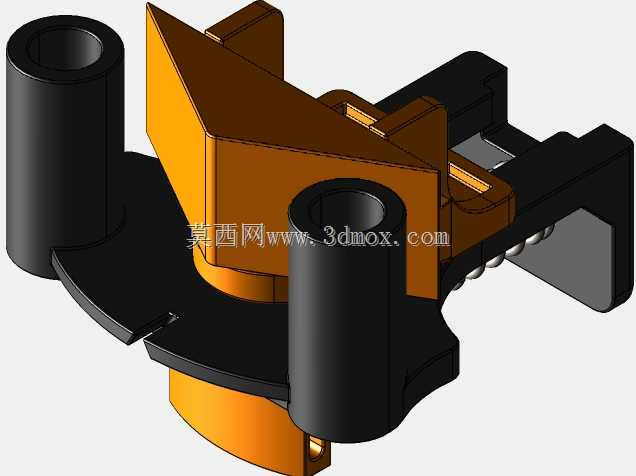

　　三维建模时，重点在于还原夹体与活动压块之间的配合关系。弹簧需按实际工作状态布置，保证自由长度、预压状态和压缩极限在装配中连续可验证；导向面与支撑柱的相对位置决定夹持角度，必须以板材接触面为基准进行尺寸约束，而不是单纯按外观描摹。对于塑料件部分，壁厚过渡、圆角和加强筋位置应体现注塑成型的工艺逻辑，避免出现均匀薄片却承受较大弯矩的不合理结构。

　　在实际选型中，这类角夹适用于家具制作、展架装配、木工DIY、样板验证以及轻型框架维修。若用于表面要求较高的板材，可在压块接触区增加软质垫片，以降低压痕风险；若用于金属型材，则应控制夹持力并确认接触面无油污，以免滑移。它解决的不是“夹得越紧越好”的问题，而是在多规格、多角度、频繁换件的装配环境中，让定位动作更短、更稳、更顺手。
