可多角度调节的扫帚杆连接适配结构

　　日常清洁作业中，扫帚杆与扫把头的连接长期存在角度固定、握持发力别扭的痛点，尤其在清扫家具底部、墙角转角、台阶立面时，直杆结构需要操作者频繁弯腰、扭转手腕，长时间作业极易造成腰背与腕部劳损。这款适配结构正是针对该场景开发的中间连接组件，它串联在扫把头基座与加长杆之间，通过多档位铰接机构实现杆体角度的分步调整，让清洁工具能够适配不同清扫姿态与作业空间。

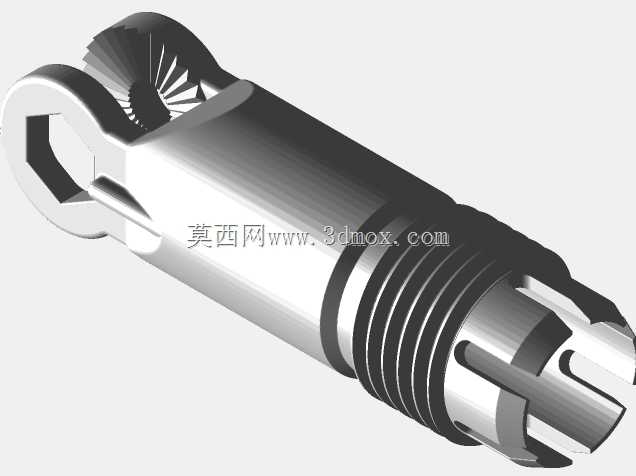

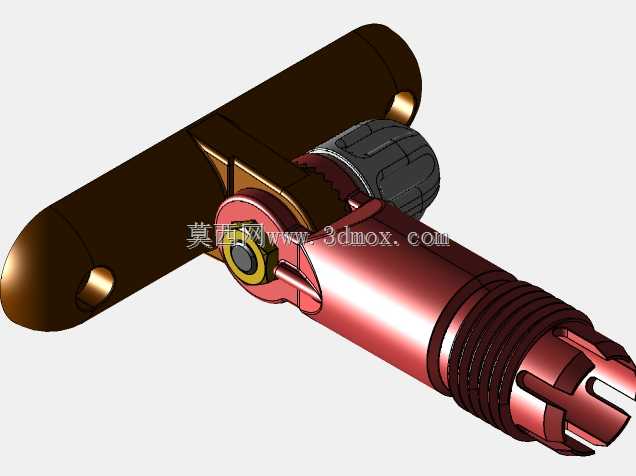

　　从实际使用逻辑看，该适配器上端采用带开槽的外螺纹柱，用于匹配常见扫帚加长杆的内螺纹接口，柱体开槽可在旋入时产生微量弹性形变，既保证连接预紧力，又能补偿不同厂商杆体的螺纹公差，避免长期使用后出现松旷晃动。下端通过销轴与扫把头基座形成回转副，销轴侧部设置灰色旋钮式锁紧件，转动旋钮即可夹紧或释放铰接摩擦面，操作者无需额外工具就能在清扫过程中快速调整角度。

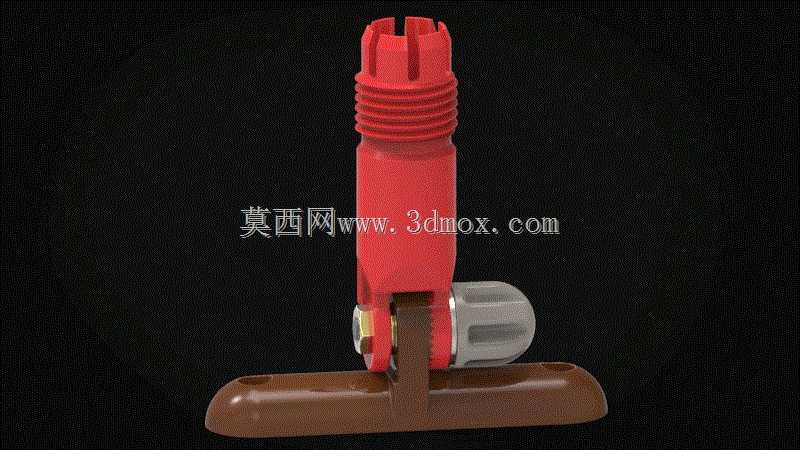

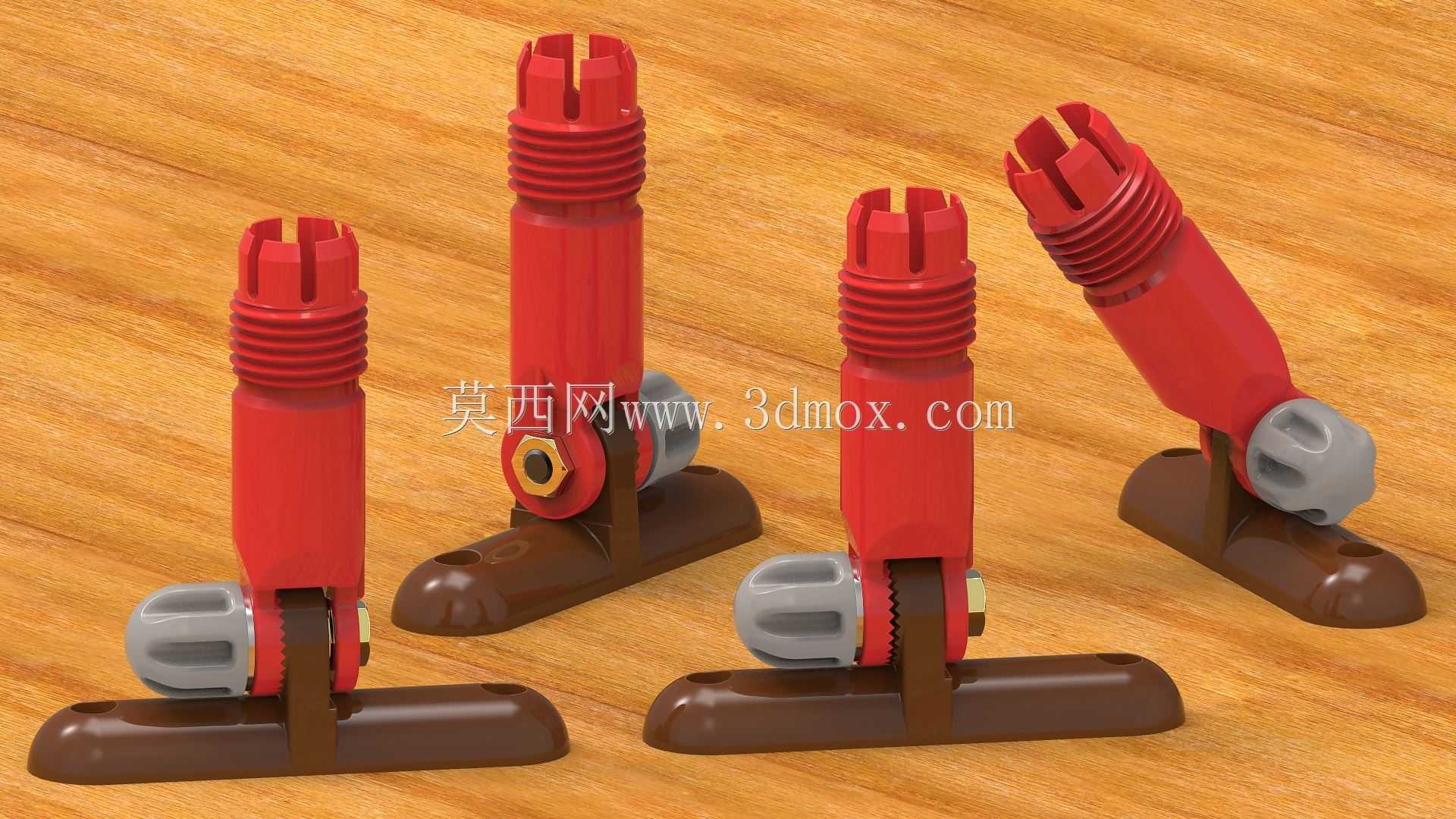

　　角度调节采用12度步进式定位设计，并非无限制自由转动。这种设计的工程考量在于：自由铰接结构虽然调节范围大，但在清扫推力作用下容易自行塌缩，需要持续施加锁紧力，而多档位定位能够在每个角度点提供稳定的机械限位，清扫时横向推力不会导致杆体角度突变，同时12度的步长足以覆盖从直立握持到贴地斜伸的常用姿态区间，档位切换手感清晰，盲操作也能快速判断当前角度。

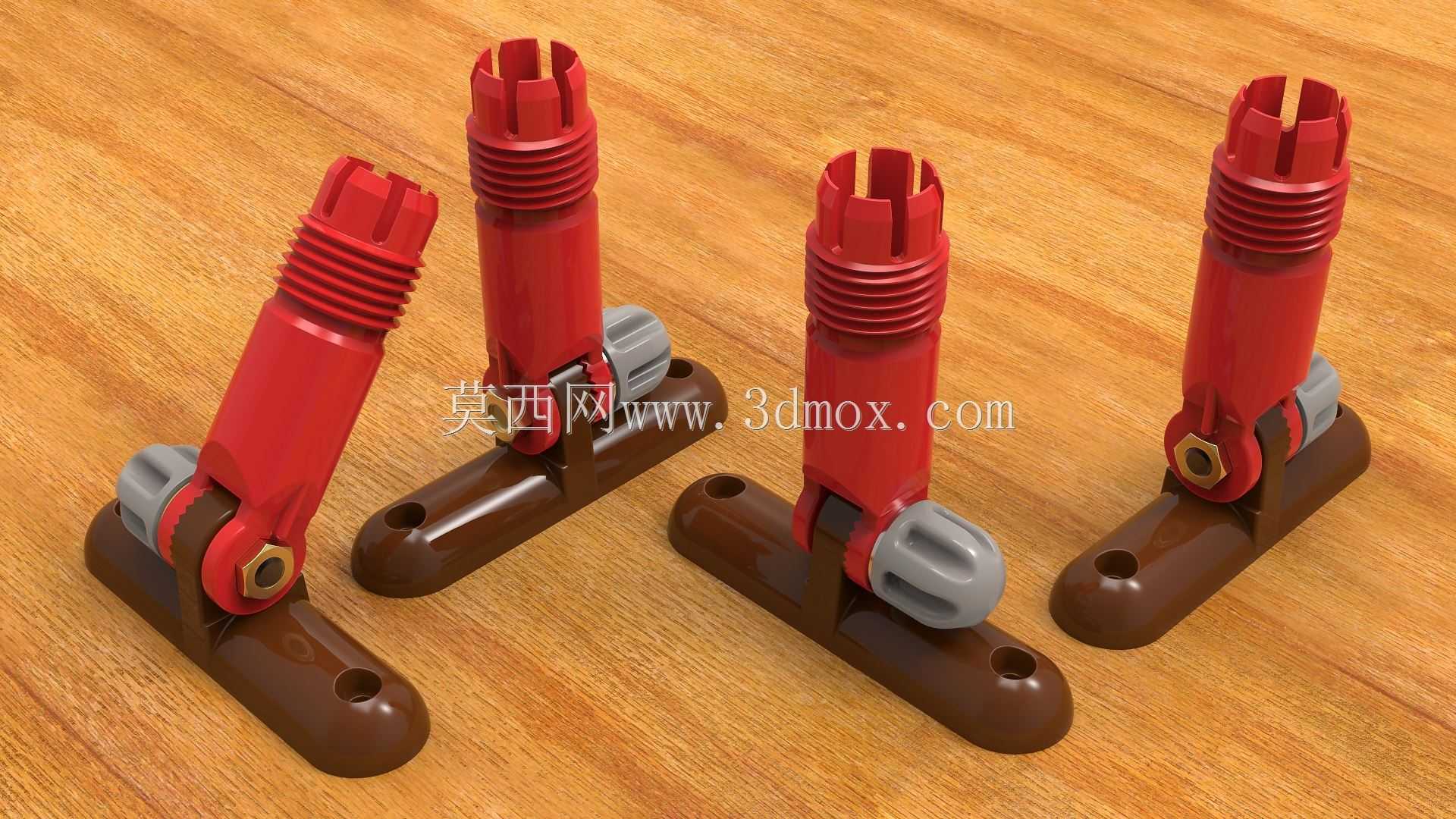

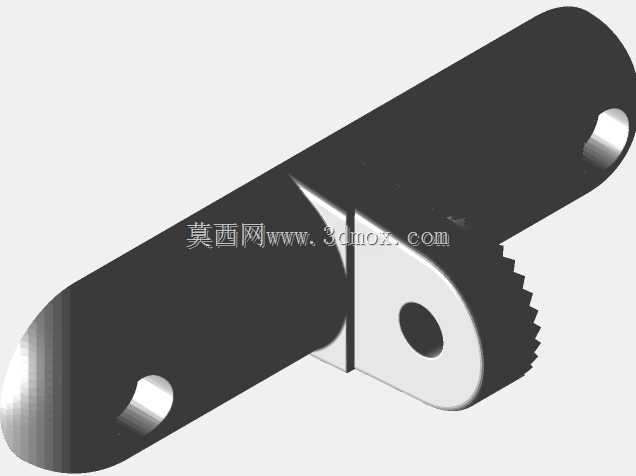

　　结构外形上，适配器主体采用红色工程塑料壳体，内部嵌装金属销轴与锁紧摩擦片，兼顾轻量化与铰接强度。底部棕色基座为扫把头安装位，其长圆形底板轮廓预留了与扫刷刷盘或扫帚毛座的螺钉连接孔位，安装时只需将基座贴合扫把头顶面，穿入紧固件即可完成固定，不需要改造原有扫帚的整体结构。整体轴向尺寸控制在常规接头范围内，不会因增加适配器而导致工具重心过度上移，握持时仍能保持原有扫帚的重量平衡感。

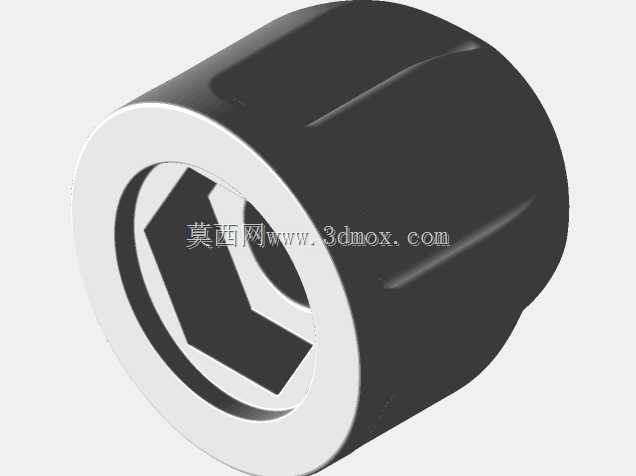

　　在安装边界方面，上端螺纹规格适配市面主流通用加长杆，下端铰接座的孔距与底板宽度兼容多数平板扫把头的安装尺寸；铰接回转中心位于基座上方，杆体向下翻转时可与清扫面形成极小夹角，伸入沙发底、柜底等低矮空间时，杆体不会与家具边缘发生干涉。侧置锁紧旋钮的轮廓做了圆弧过渡，调节时握持舒适，同时旋钮位置远离铰接回转区，转动过程中不会夹手。

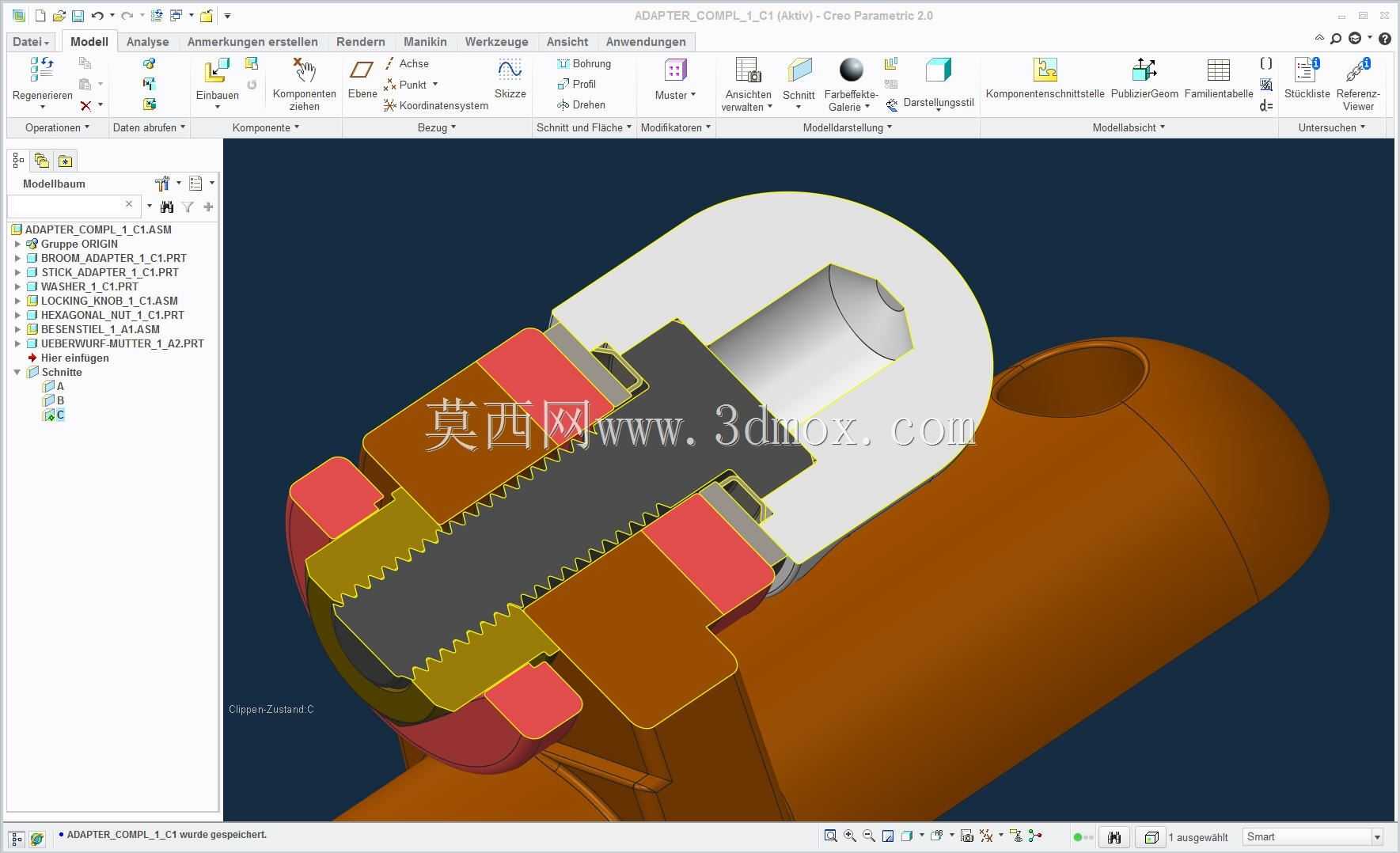

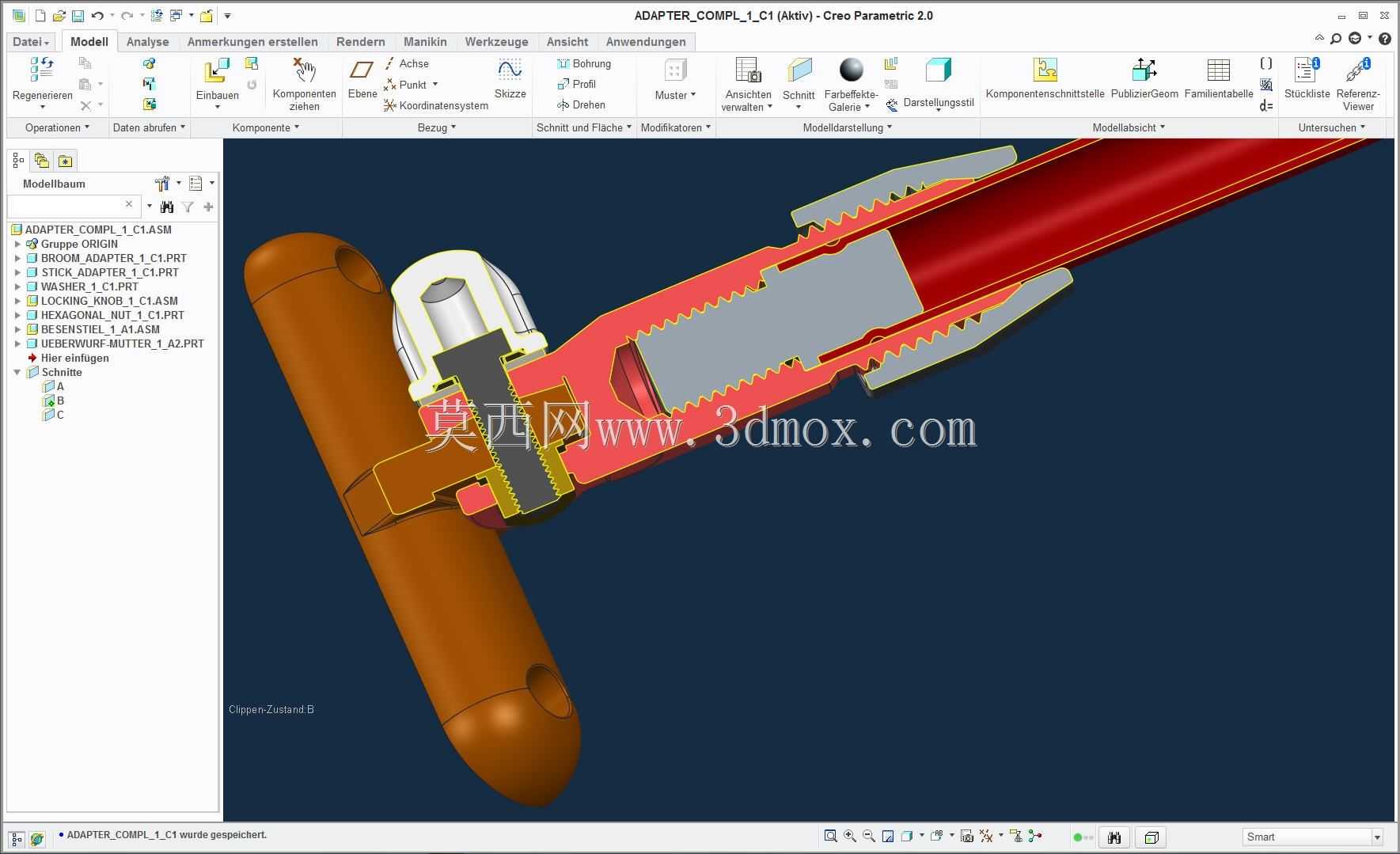

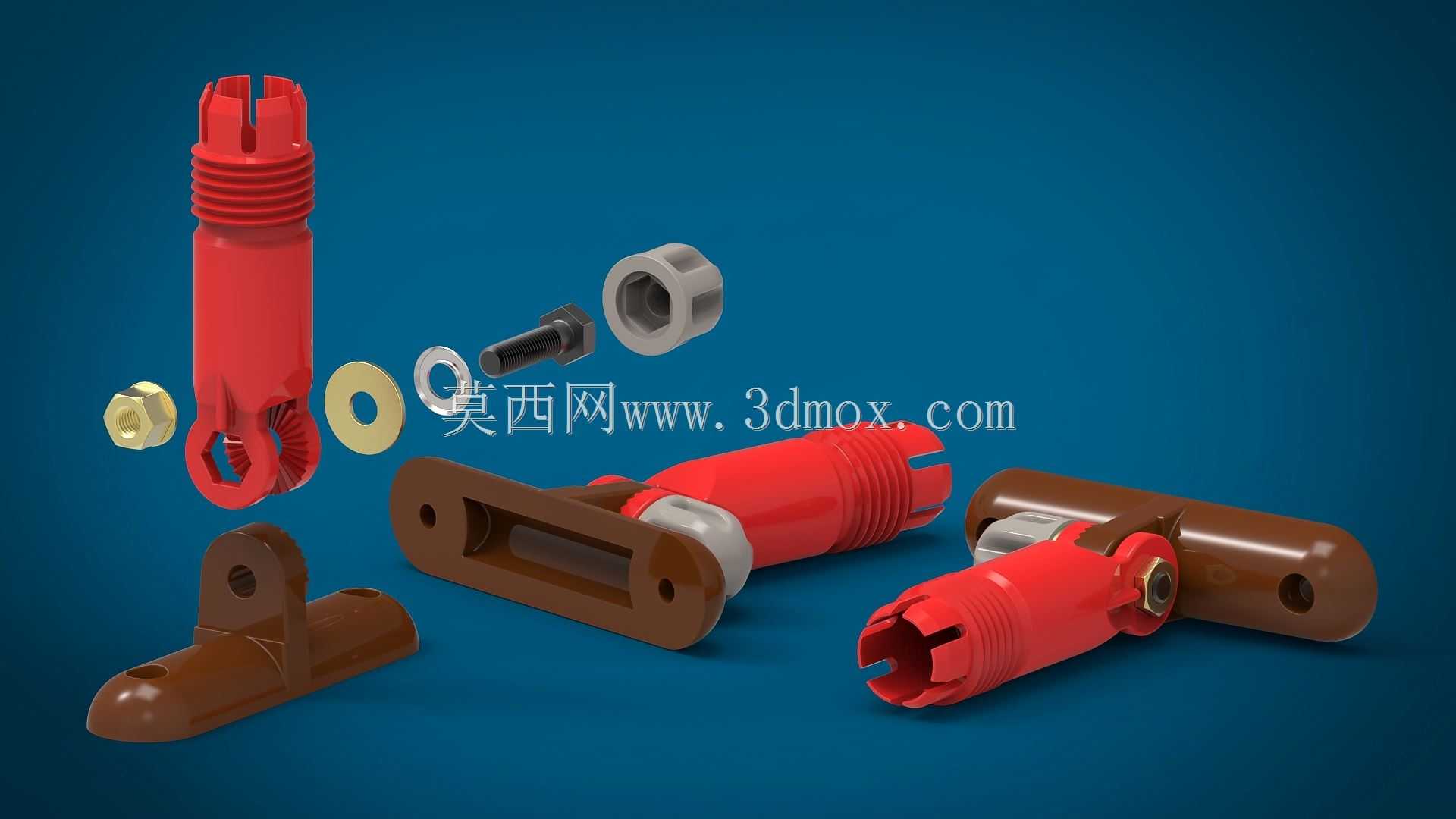

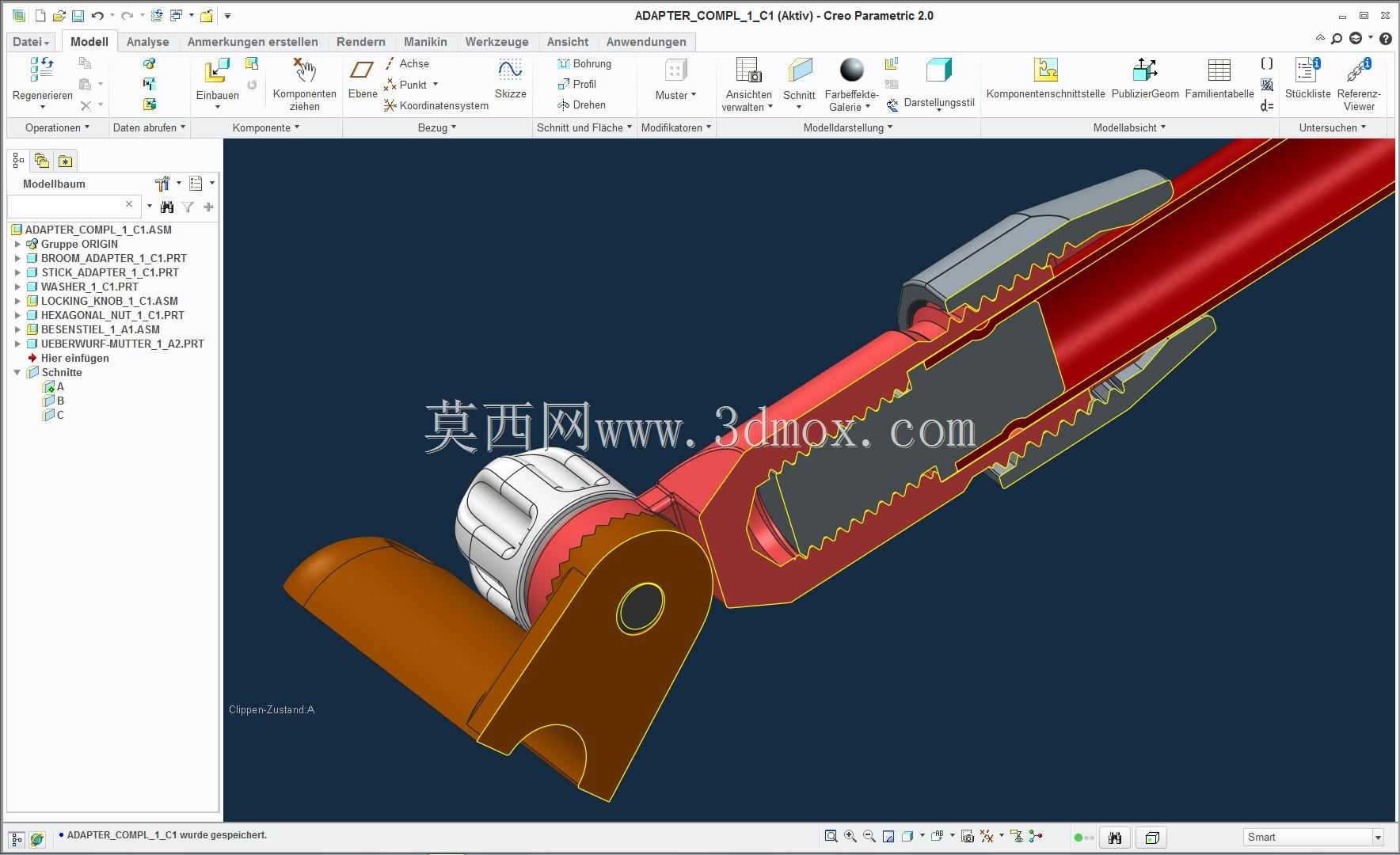

　　从结构设计角度拆解，该方案将螺纹快接、档位定位、摩擦锁紧三种功能集成在一个小型接头内，各零件分工明确：上部螺纹套负责轴向连接与对中，中部壳体容纳定位齿盘与弹性顶紧件，下部铰接耳承担销轴剪切力，侧部旋钮通过螺纹副施加轴向夹紧力，使齿盘啮合或分离。齿盘的齿形角对应12度步进，啮合后可传递清扫时的扭矩与推力，避免杆体在受力时自行偏转。

　　这类适配结构不仅适用于家用扫帚，也可推广到拖把、尘推、玻璃擦等长杆清洁工具，通过更换上部接口形式，就能匹配不同杆径或连接方式的工具杆。在物业保洁、商用清洁等高频使用场景中，可调节角度能够显著降低操作者的肢体负荷，减少重复弯腰动作，同时模块化接头允许同一根杆体快速切换不同清洁头，提升工具的通用性与维护便利性。

　　建模过程中需要重点关注铰接回转间隙与齿盘定位精度：间隙过大会导致杆体晃动，影响清扫发力；间隙过小则会造成角度调节卡滞，旋钮锁紧力过大还可能使塑料壳体产生蠕变。因此在结构设计时，销轴与铰接耳之间需设置合理的配合公差，摩擦片与齿盘的接触面要保证足够的摩擦系数，同时壳体壁厚需满足锁紧时的局部强度要求，避免长期使用后出现开裂或滑牙。
