小型手持式钢锯架反向工程结构

　　该模型对应的实物是一种小型手持式钢锯，常见于维修工位、装配现场、模型制作、管路安装和精密修配场景。它的核心用途不是承担大余量下料，而是在空间受限、工件已装夹或不便于使用机动锯切设备时，对金属条、薄壁型材、小直径管件、塑料件及复合材料进行短距离锯切。与传统重型锯弓相比，这类工具更强调单手操作的稳定性、锯条张紧的可靠性以及在狭窄区域内的通过性。

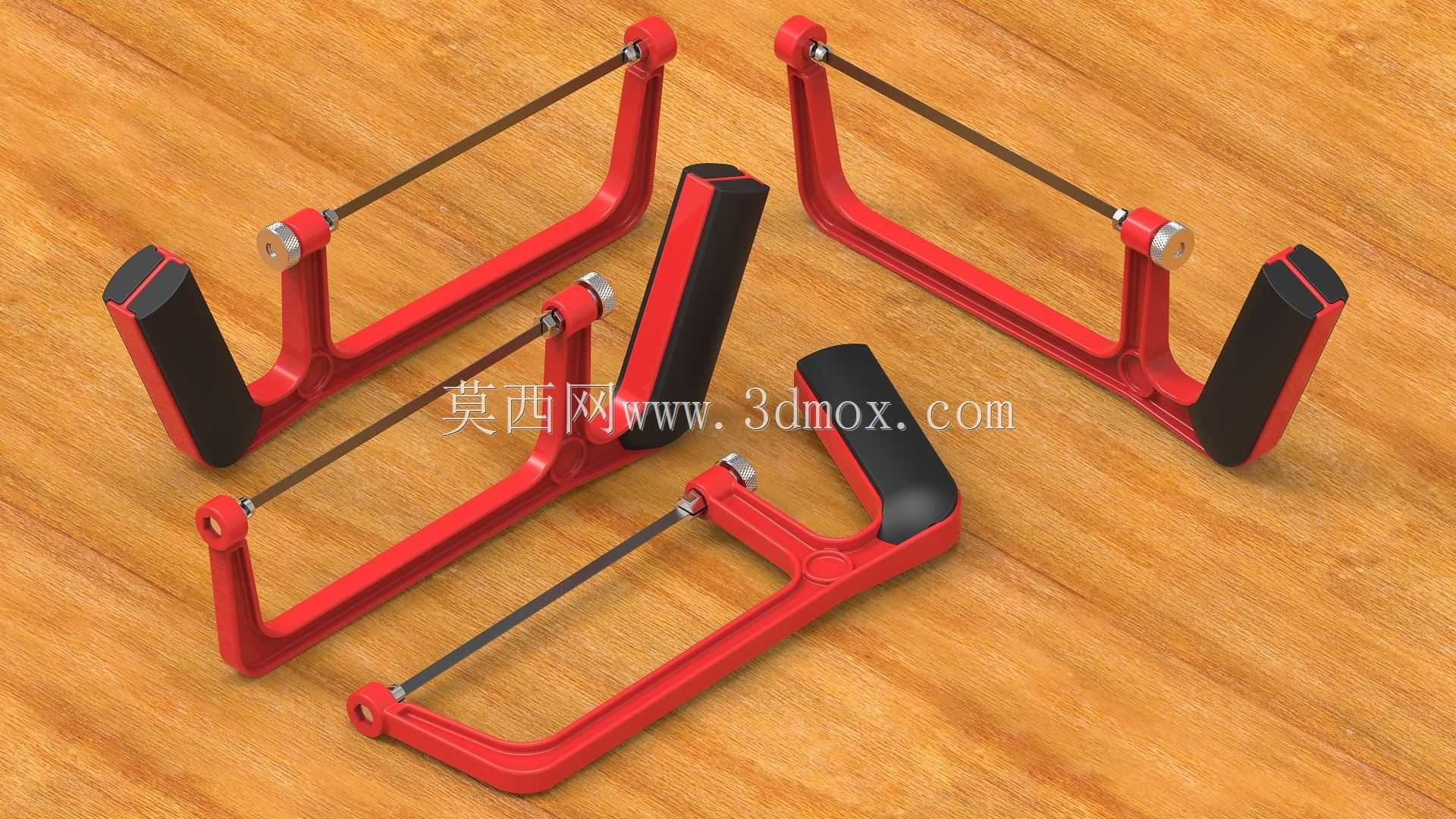

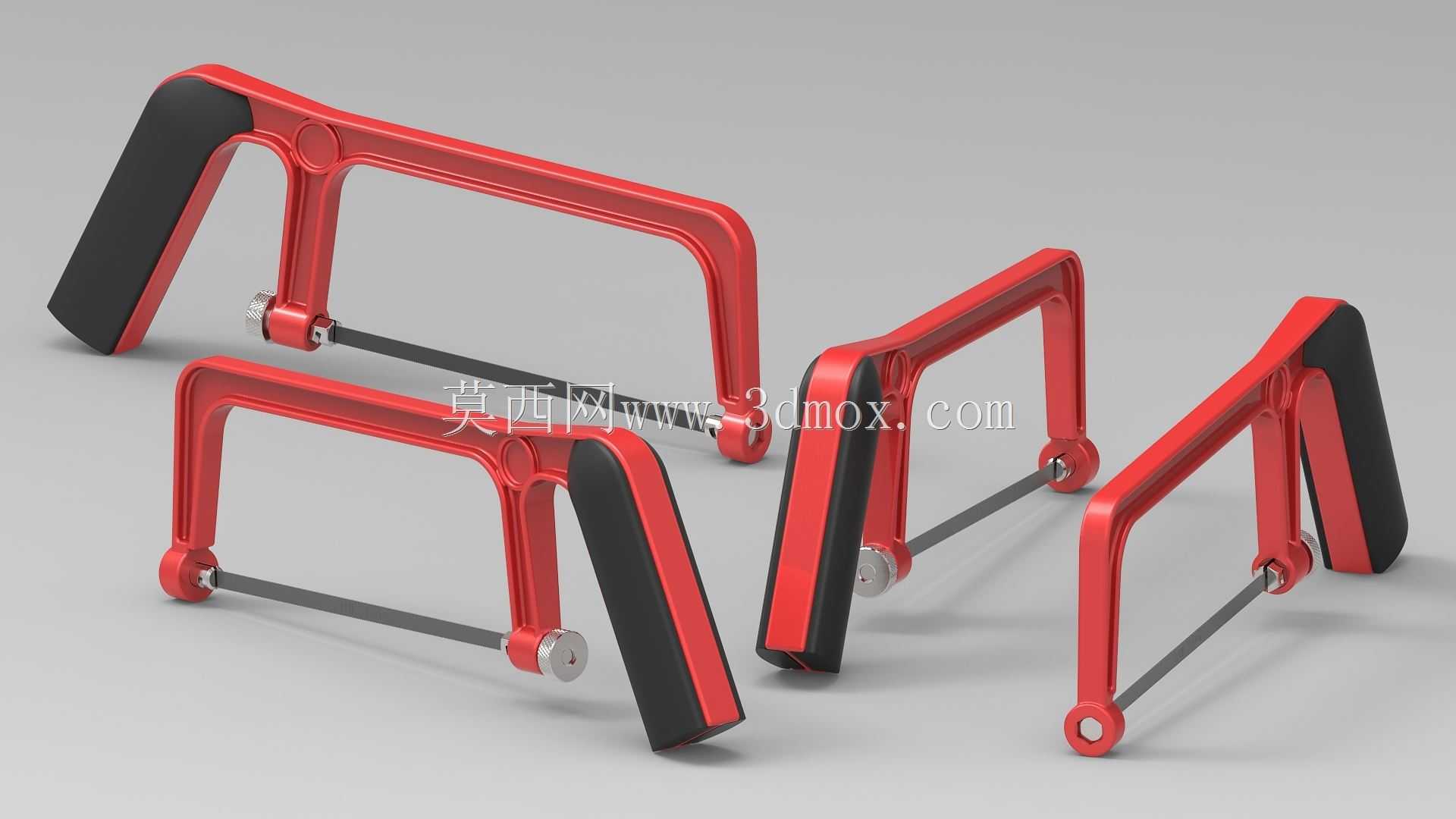

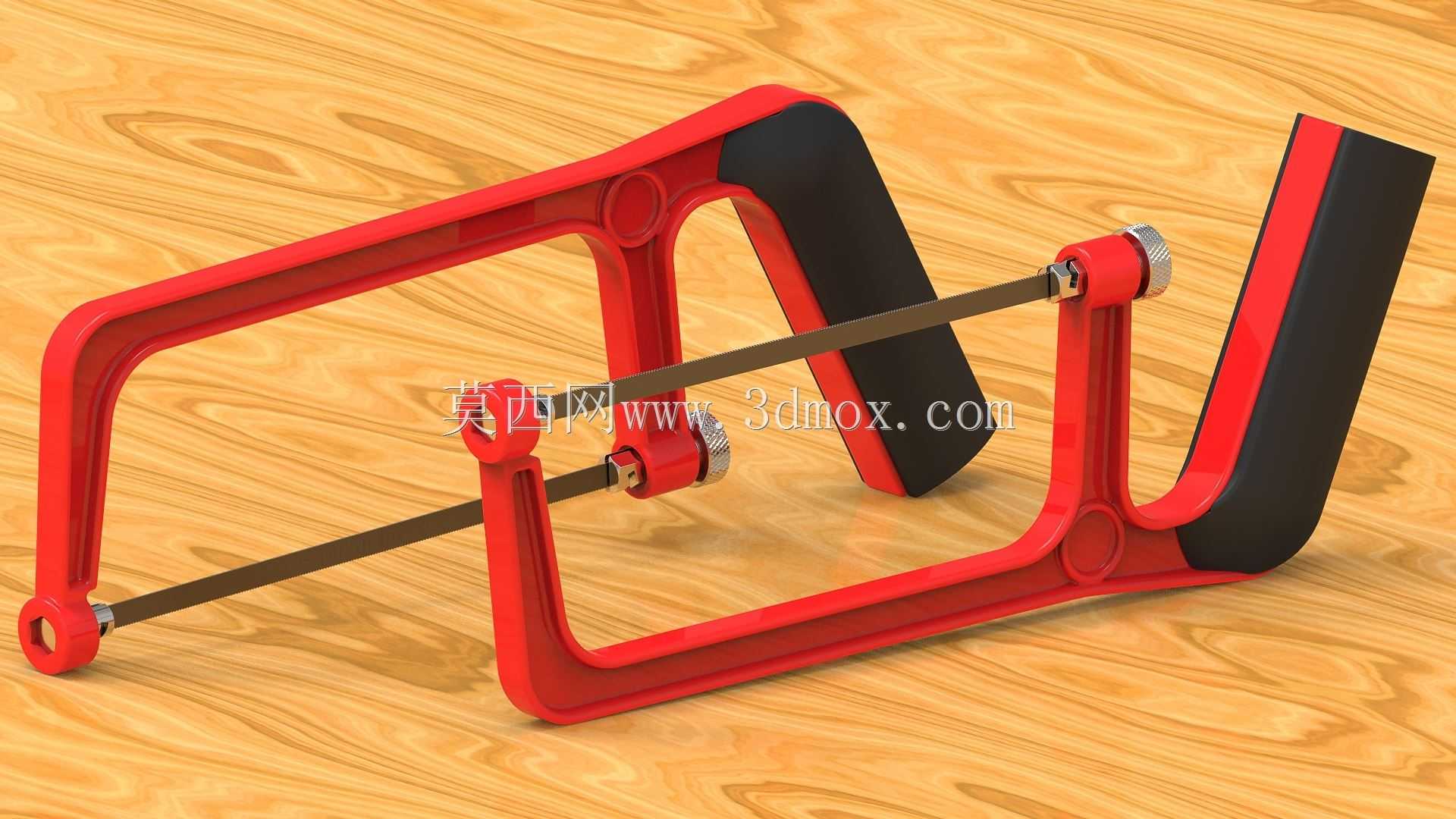

　　从结构上看，产品由C形锯架、握持包覆区、锯条固定端、张紧调节件和锯条组成。锯架主体承担张紧反力，工作时锯条受拉，框架则承受对应的弯曲与扭转载荷。模型中红色部分对应压铸铝合金骨架，黑色区域为握持或包覆件。实际产品中，骨架通常采用压铸后涂装或阳极处理，以在保证刚度的同时控制重量；包覆区则用于改善握持触感并降低滑动风险。

　　设计思路上，这类锯架并不追求复杂机构，而是围绕“张紧—导向—握持—换条”四个基本动作做取舍。锯条两端需要形成稳定的定位与拉紧关系，一端负责固定，另一端通过旋钮或偏心件实现张紧。张紧不足时，锯切过程中锯条容易摆振、跑偏甚至脱落；张紧过大，则会使框架长期处于高应力状态，并可能造成锯条早期断裂。因此，框架截面在靠近两端受力点处通常更厚实，中段则在满足刚性的前提下适当减重。

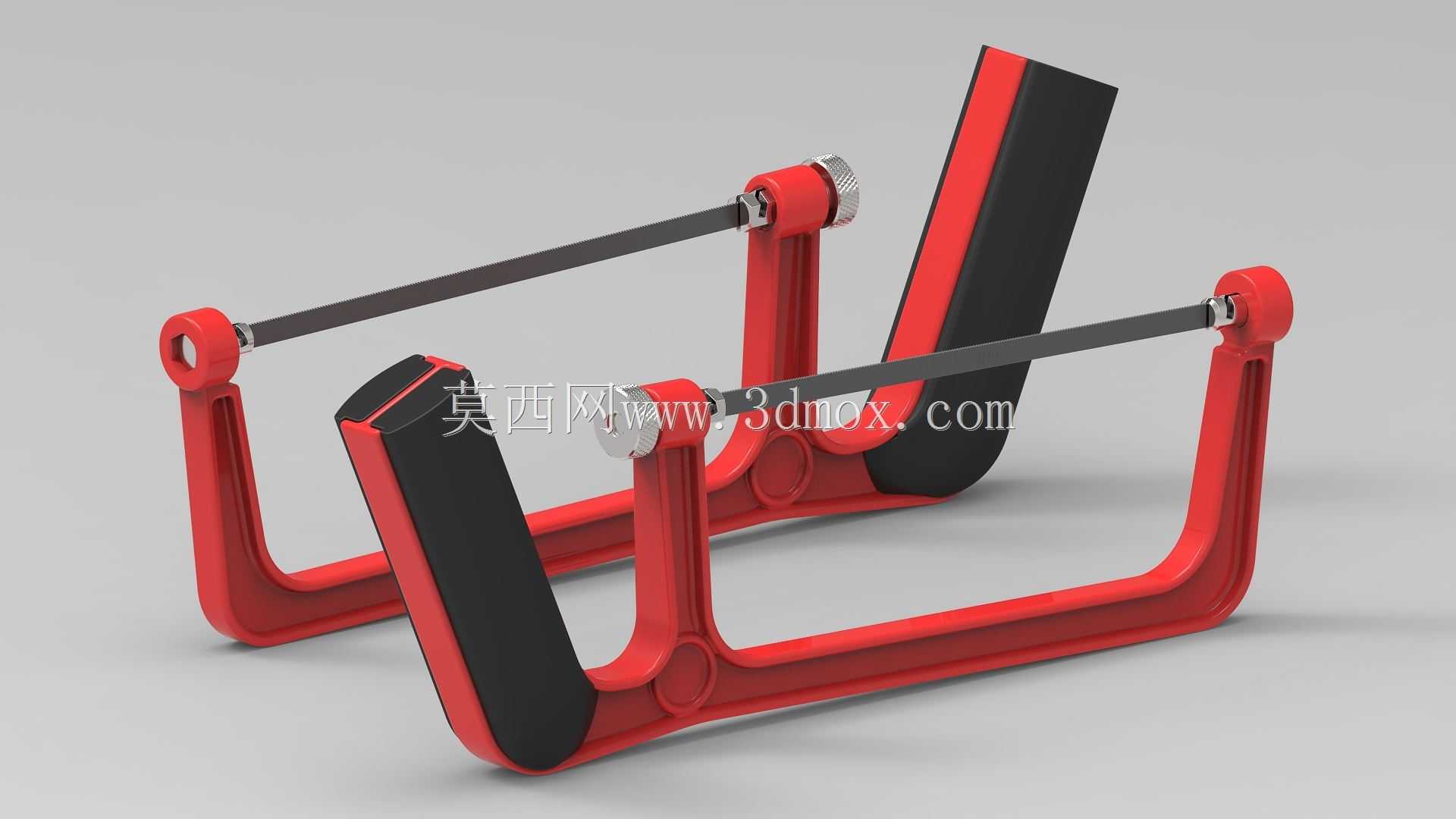

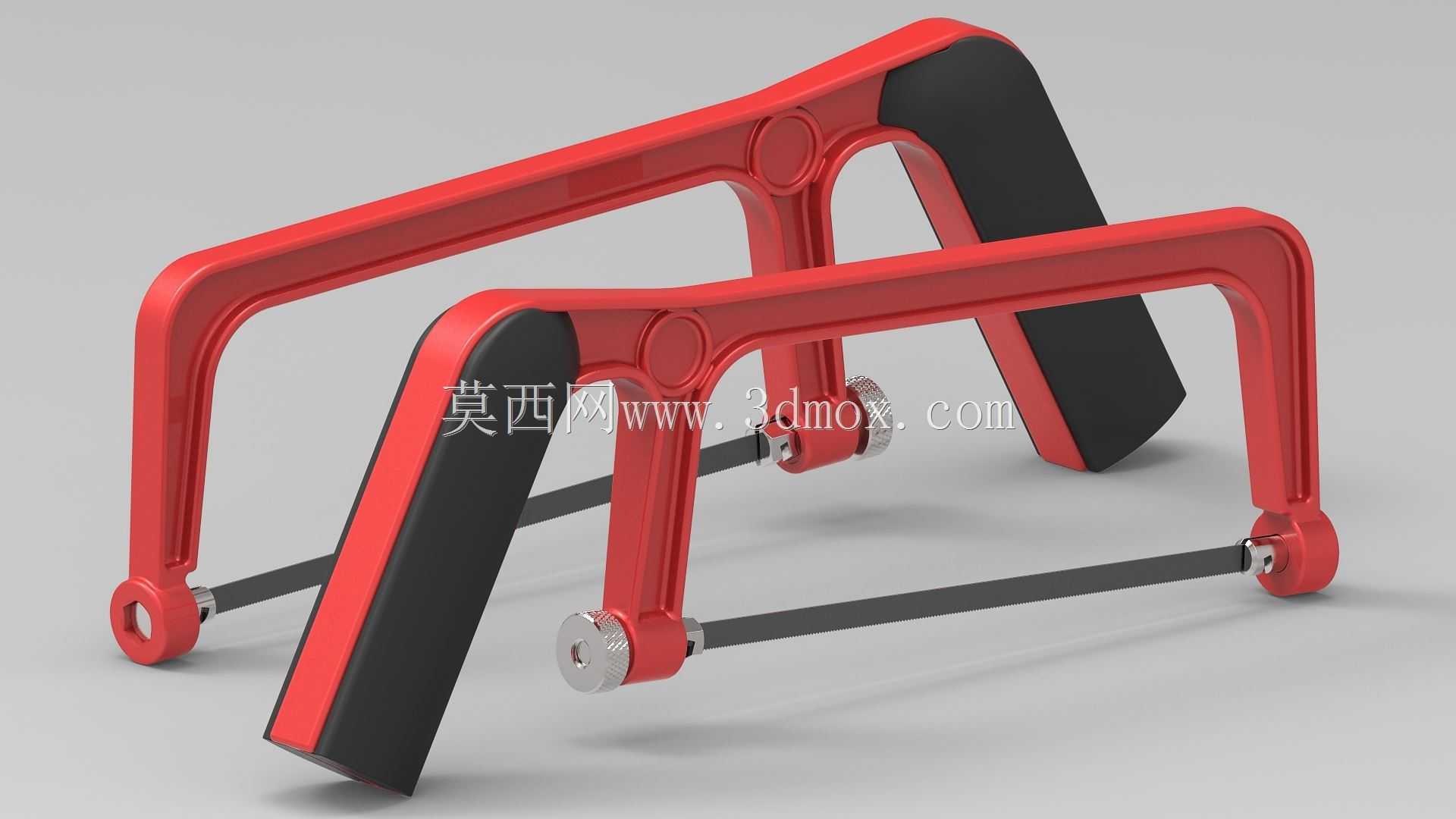

　　握持区的位置直接影响施力效率。该模型将黑色包覆段布置在框架后侧较长的直边上，适合采用掌握式握持，锯切方向沿手臂前推方向传递。另一个红色框架形成并列展示，可用于对比不同视角下的人机关系。实际使用中，操作者通常以拇指和食指控制锯条走向，其余手指提供推力，手腕保持固定，依靠肩部和手臂带动锯条做直线往复运动。若握持点过于靠近锯条，导向会变差；若过于靠后，则推力传递路径变长，精细修配时不易控制切入位置。

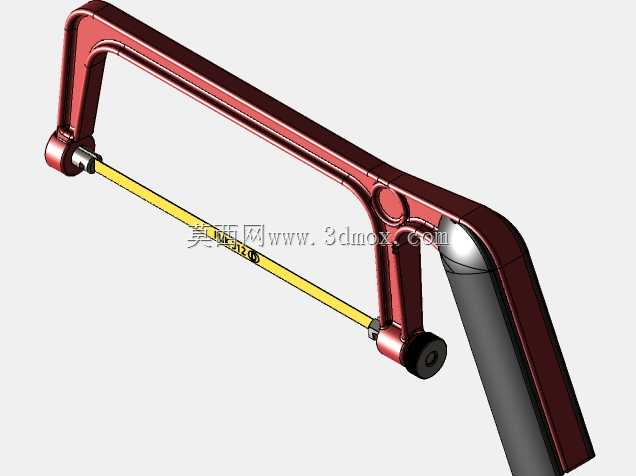

　　锯条安装边界是该类工具建模和选型时必须关注的重点。锯条长度、孔距以及两端固定件的同轴度决定了可替换锯条的范围。模型中两端圆形固定座之间的距离应与锯条孔距匹配，张紧件行程只需覆盖锯条装入和张紧所需的少量位移，不必过大。固定座端面需要限制锯条侧向转动，否则锯切时锯条会绕轴线翻转，导致切缝歪斜。对于三维建模而言，两端安装孔、销轴直径、旋钮螺纹以及锯条厚度都应按装配关系建立，而不是仅做外观曲面。

　　外形尺寸方面，这类小型锯架通常控制在单手可稳定操作的范围内。框架开口深度决定了能够切入工件边缘的最大距离，也就是常说的喉深；喉深越大，可锯切的工件宽度越大，但框架悬臂也越长，刚性要求更高。该模型的C形轮廓较紧凑，说明其定位偏向轻型作业和精细修配，而不是宽厚棒料的粗切。整体高度需保证手握时框架下缘不会与工件或台钳发生干涉，前端固定座外圆也应尽量缩小，以便伸入狭小空间。

　　在工程应用中，这类工具经常与台钳、V形块、划线平台配合使用。锯切前需要先确认划线位置，工件夹持点应尽量靠近锯切线，以减少振动。起锯时通常采用小行程、低压力，让锯条在划线附近建立稳定沟槽；进入正常锯切后，再保持匀速往复。模型虽然不直接表现使用过程，但其几何形态已经反映了这些工况：框架需要避开工件表面，固定端不能妨碍起锯角度，握持区要允许操作者在侧向观察划线。

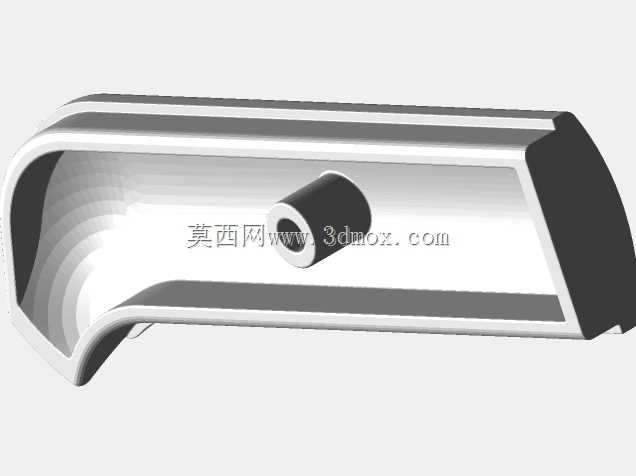

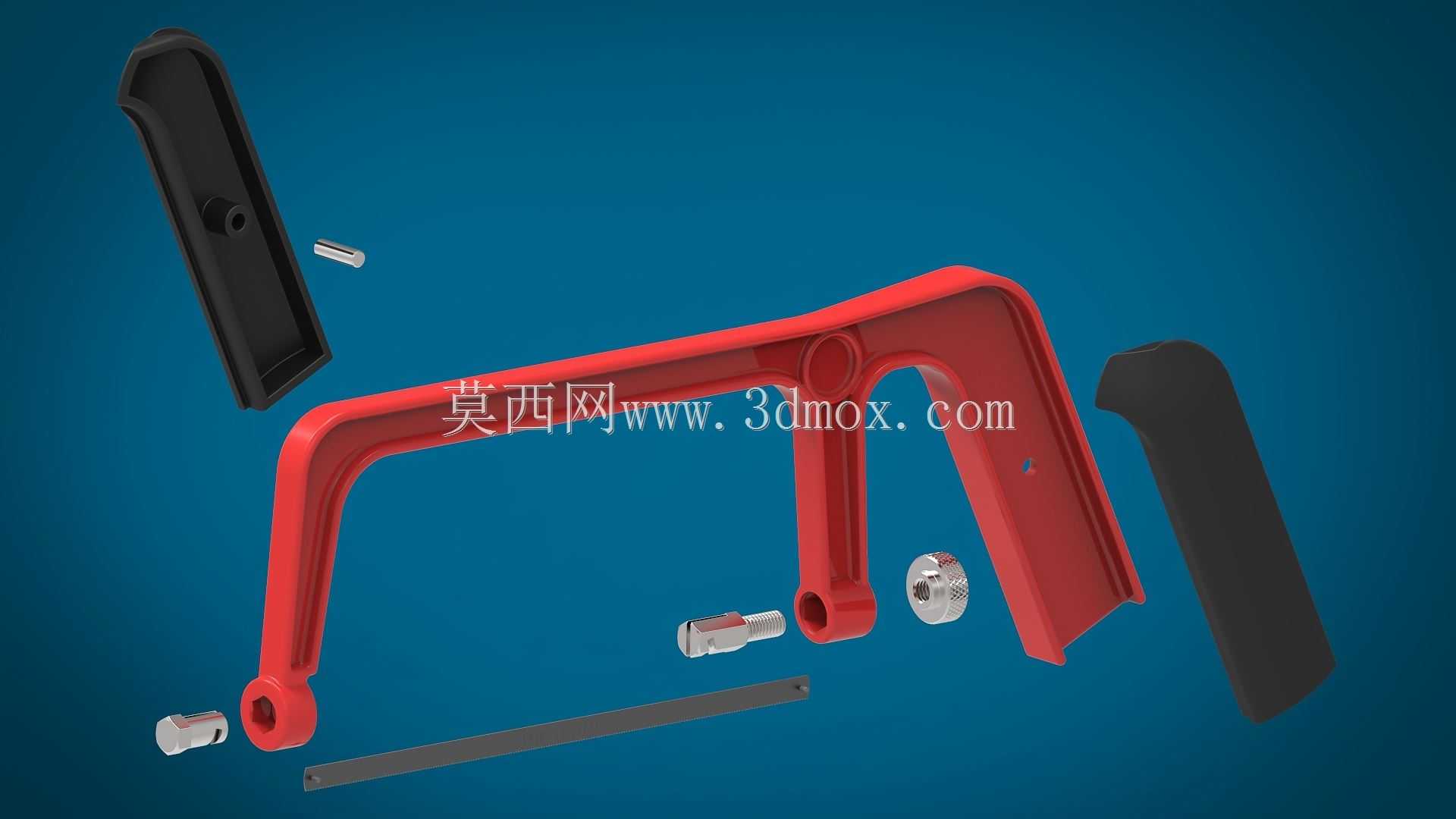

　　从反向工程角度看，该模型保留了产品的主要结构特征，但对拔模斜度、铸造圆角和装配间隙做了简化。实际压铸铝件必须考虑脱模斜度、壁厚均匀性和局部加强筋，否则模具制造和成品成型都会出现问题。握持包覆件若采用软胶或二次注塑，还需要考虑与金属骨架的贴合面、止脱结构和材料收缩率。模型中将夹紧板等零件单独表达，有利于分析其与锯架主体的连接方式，也便于后续在工程图中补充公差、表面处理和装配要求。

　　锯切工具的结构看似简单，但受力路径非常明确：操作者推力经握持区传到框架，再经两端固定座转化为锯条上的切削力和张紧力。任何一个配合面松动，都会迅速表现为锯条抖动、噪声增大或切口偏斜。因此，在结构设计时，框架材料的弹性模量、固定件的耐磨性、旋钮的自锁能力以及锯条本身的齿距选择都需要结合使用场景考虑。对于有色金属和软塑料，细齿锯条更容易卡屑；对于薄壁管件，齿距过大还可能造成崩齿。

　　该三维模型适合用于手动工具结构分析、五金产品造型参考、装配关系教学以及维修工位器具选型。它不是单纯的外观展示件，而是包含了锯条张紧、双手避让、操作空间和零件连接等实际工程要素。围绕这些要素继续补充螺纹、公差、材料和表面处理信息后，可进一步转化为可制造的结构方案。
