办公用订书钉拔除起钉器结构设计

　　在日常文印、档案整理、财务装订以及学校教务场景中，订书钉拆除是一项高频但容易被忽视的操作。徒手撕扯不仅会划伤纸面，还可能使钉脚回弹伤人；用小刀或螺丝刀撬钉则容易打滑，破坏文件边缘。这款起钉器正是针对这类细小作业而设计的手动工具，其核心目标是以稳定的夹持与杠杆力，将压入纸张后的订书钉完整拔出。

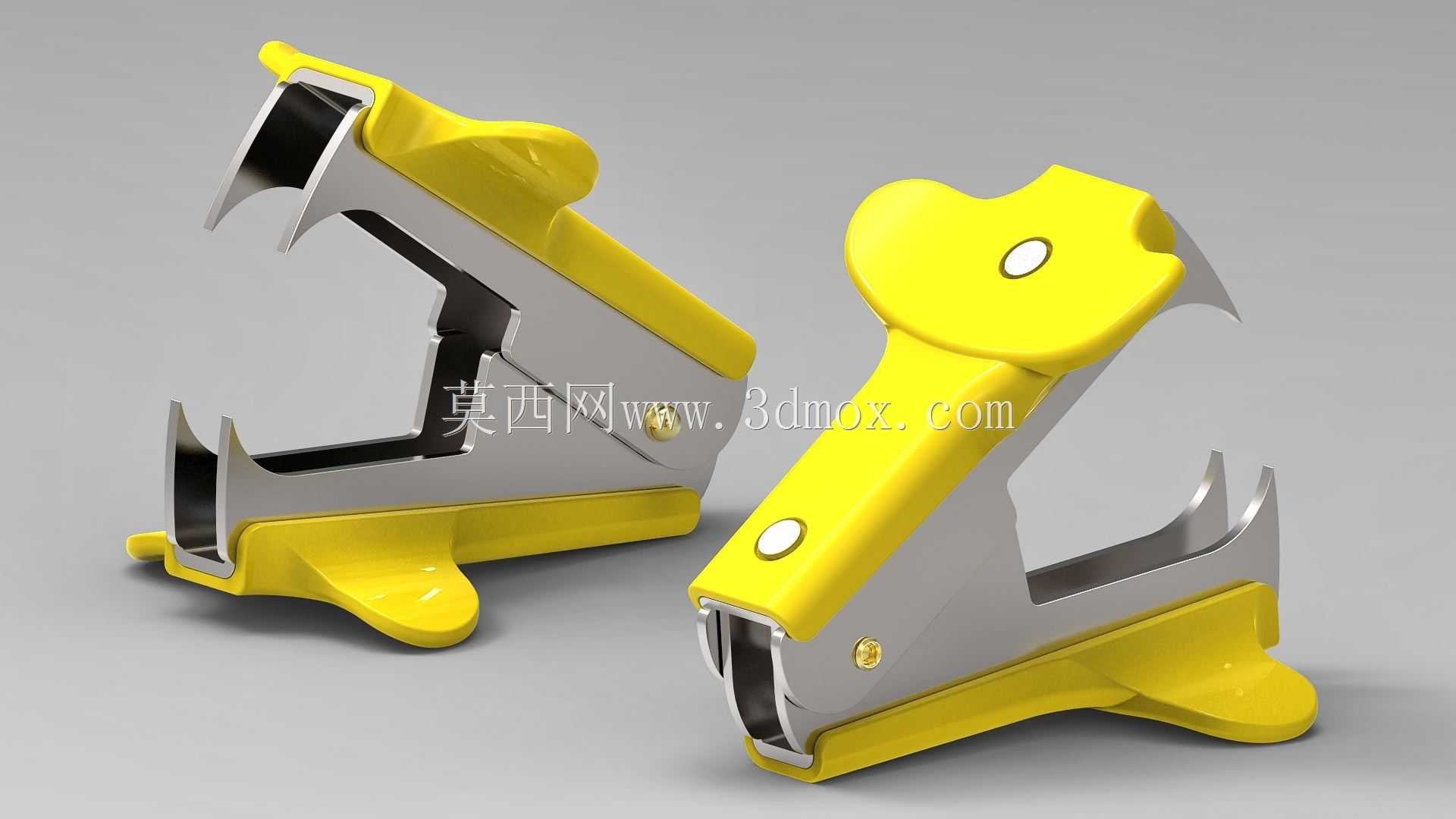

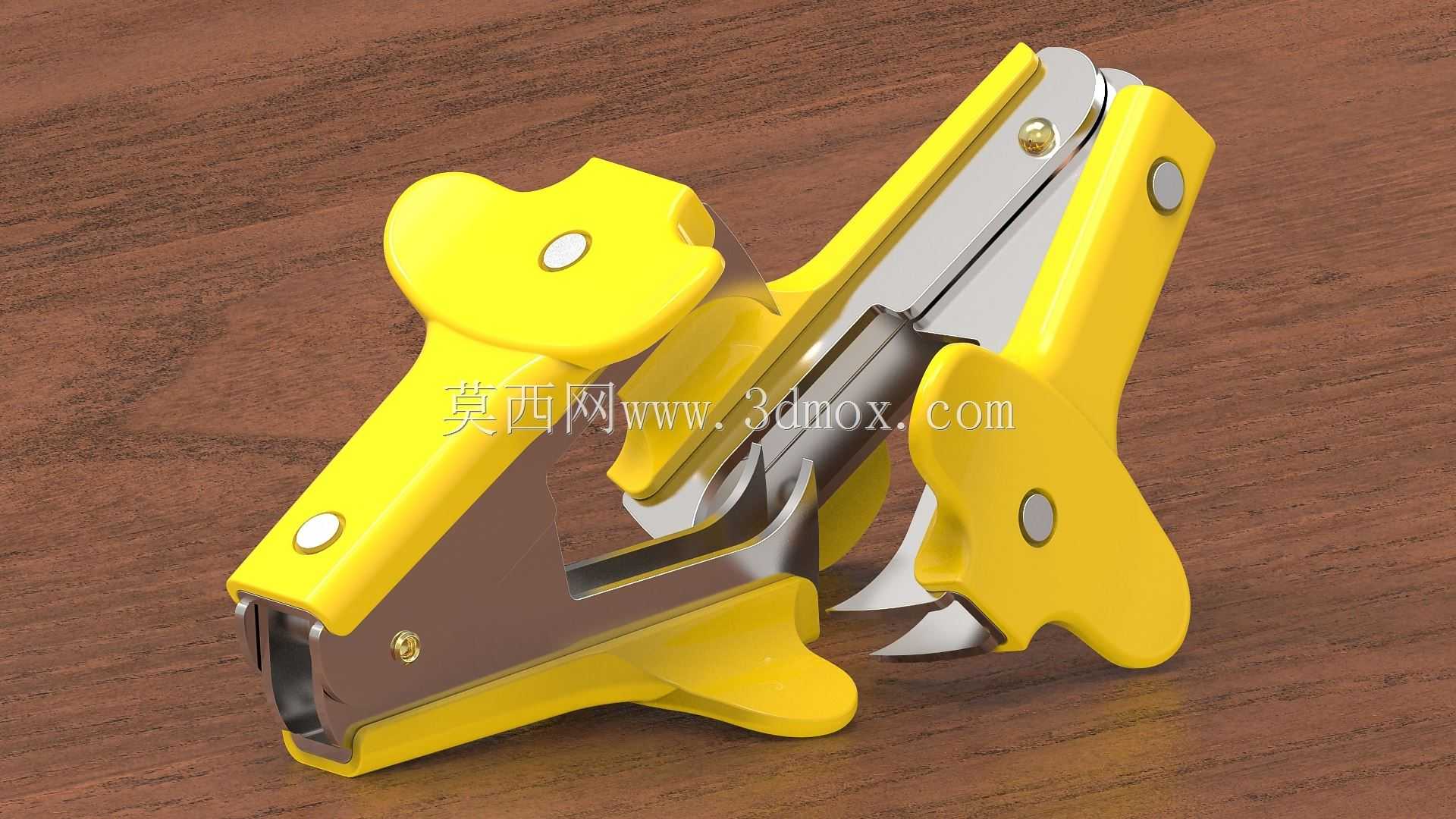

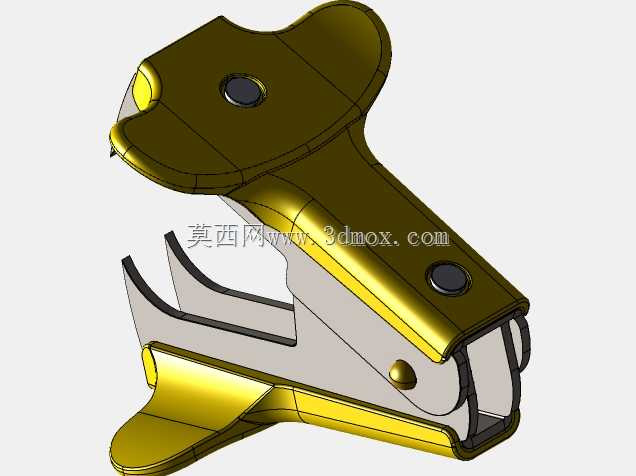

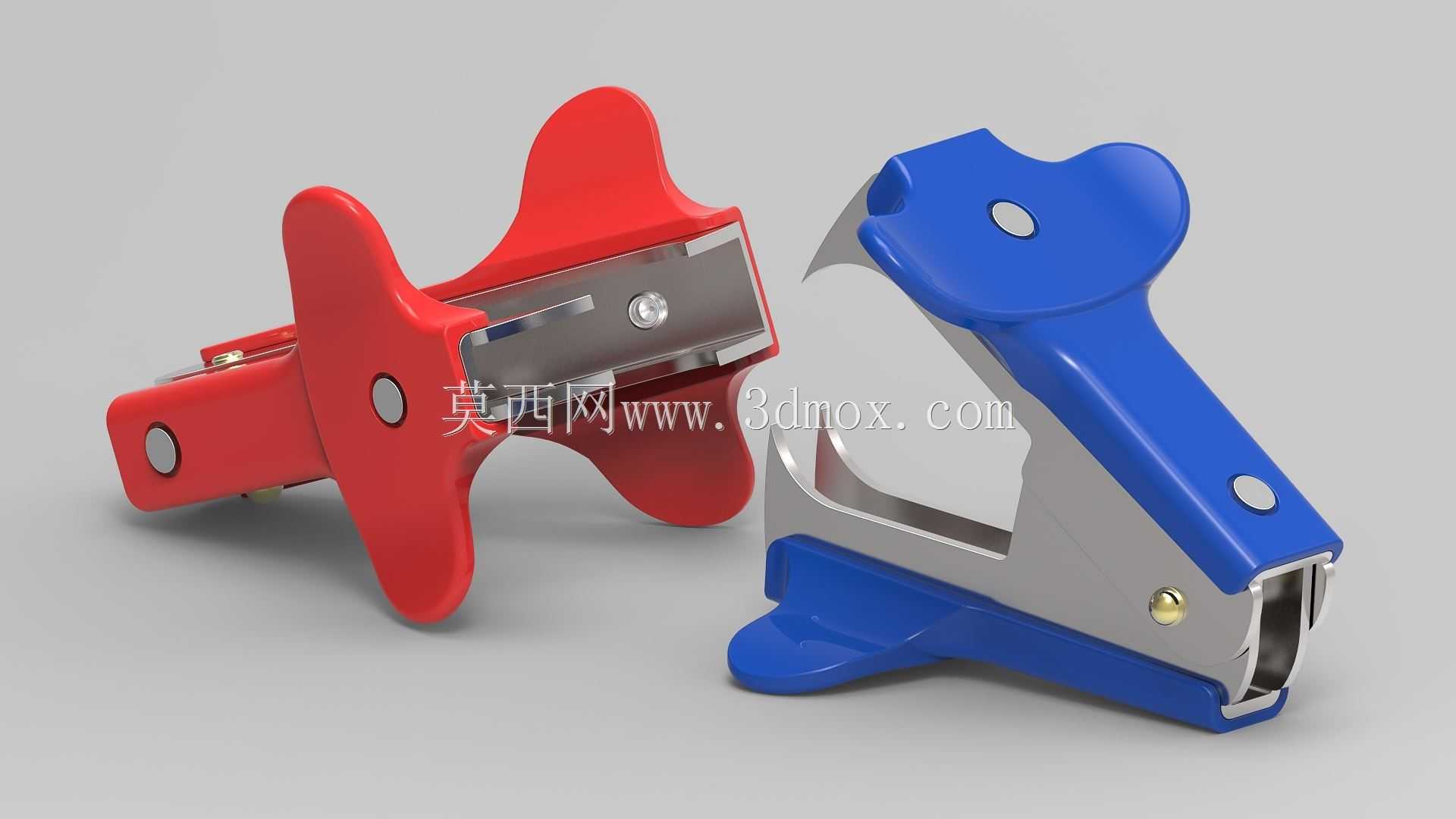

　　从结构上看，产品采用典型的钳式开合形态，但与普通钳子不同，它的工作端不是剪切刃口，而是一对相向收拢的钩爪。使用时，先将上下钳体张开到合适角度，让前端钩头卡入订书钉已经弯折的钉脚下方，随后握压手柄，钩爪在销轴附近形成杠杆放大，把钉脚从纸层中平稳抬起。整个动作不需要大幅度翻转手腕，操作者只需单手握持即可完成，适合长时间连续整理票据、卷宗或试卷。

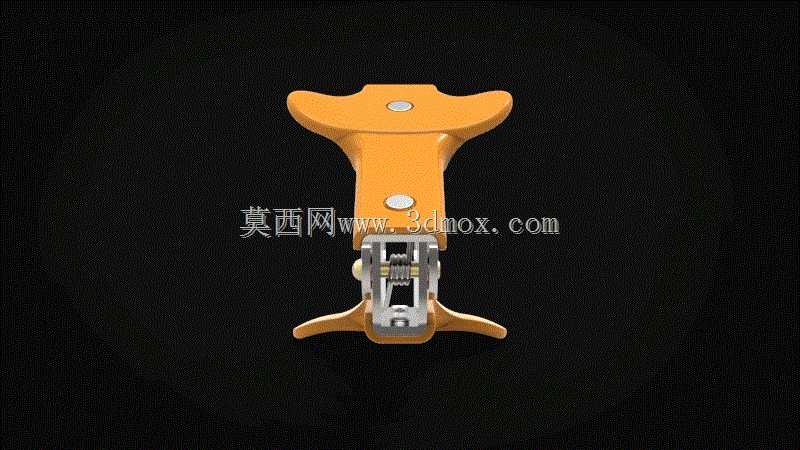

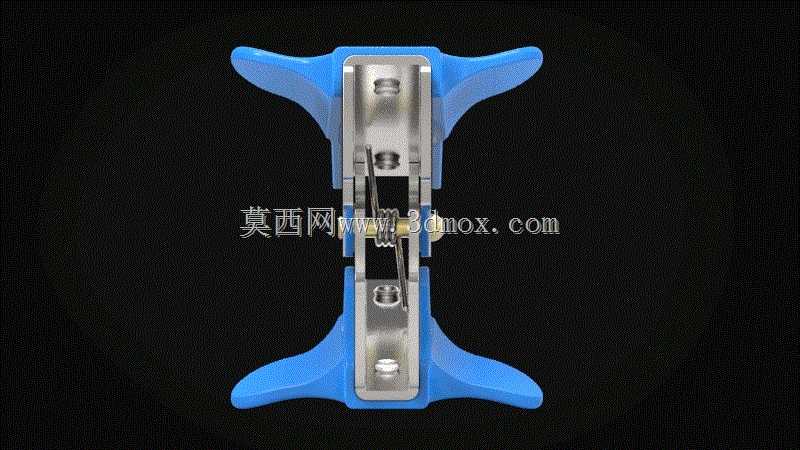

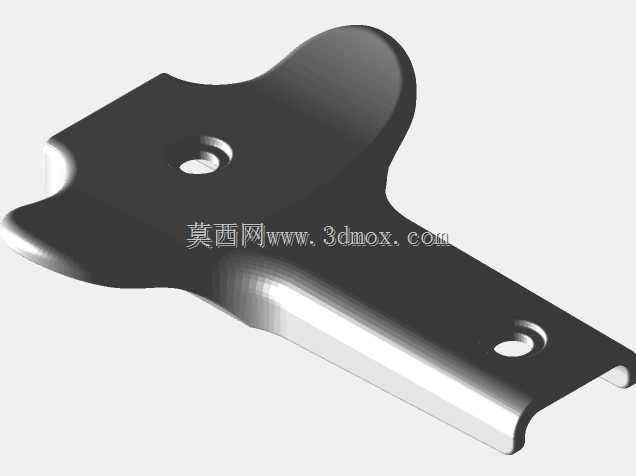

　　该模型在逆向还原实物时，对塑料外壳与内部金属支架的配合关系做了细致处理。外壳并非单纯装饰件，它同时承担握持定位、限制金属片摆动以及遮挡夹手区域的作用。上下两片塑料壳体通过螺钉与金属芯轴连接，既保证外观连续，又让受力骨架集中在金属件上。旋转部位的轴承与轴孔留有合理间隙，避免长期使用后因塑料磨损而出现松旷；手柄末端做了加宽托面，按压时掌心受力更均匀，不会像薄片结构那样产生明显硌手感。

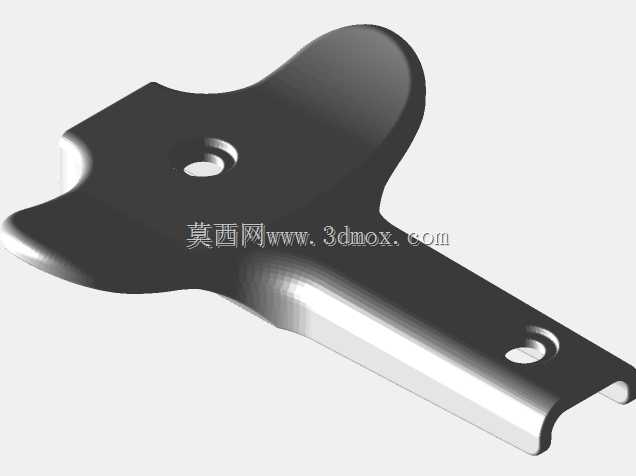

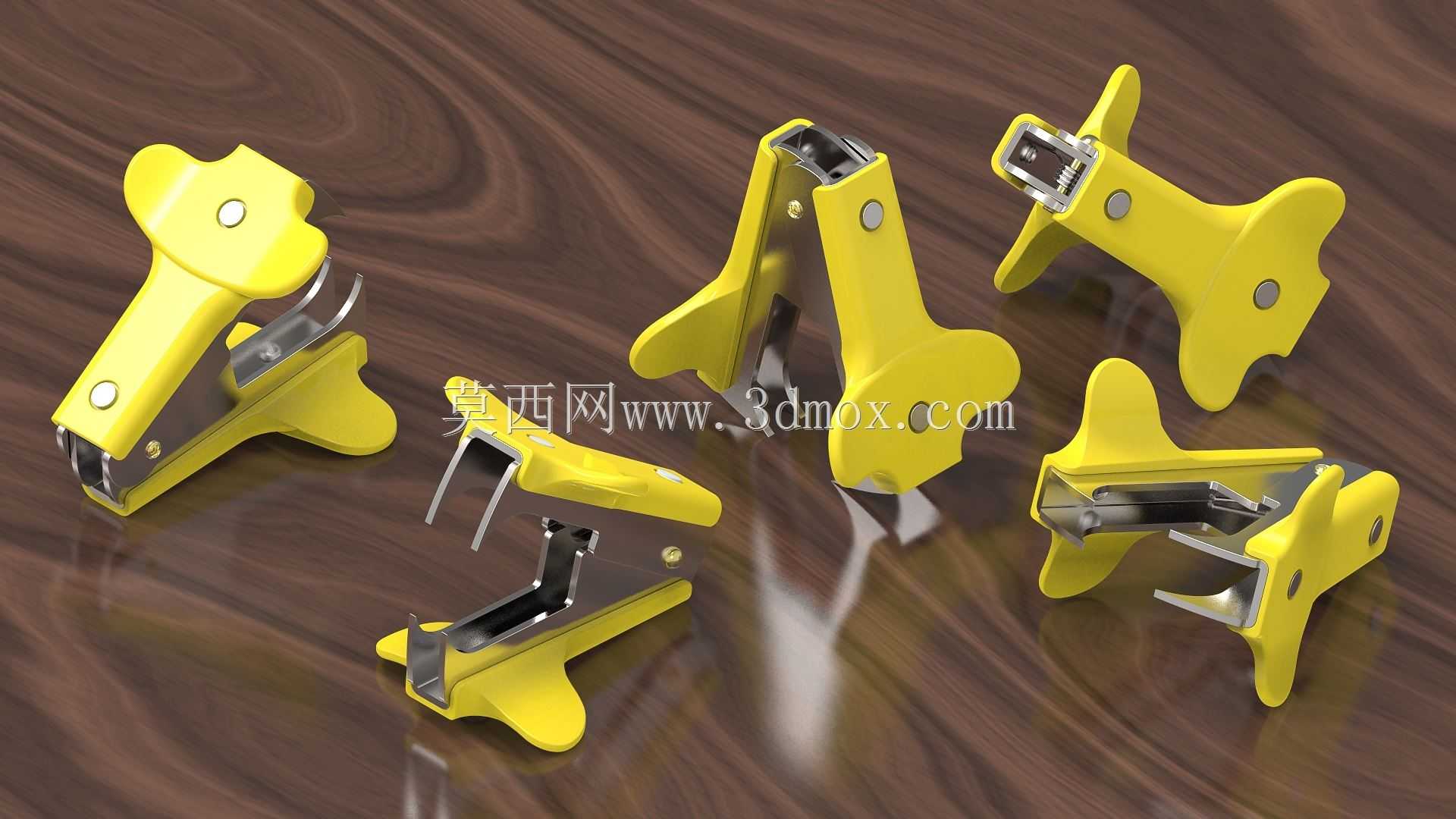

　　功能特性方面，设计重点在于钳口开度与钩爪强度的平衡。开度过小，无法适应较厚文件上的订书钉；开度过大，则会增加手部行程并降低握持紧凑性。模型将最大旋转角度控制在适合单手握压的范围内，使前端钩爪既能伸入钉脚下方，又不会因过度张开而偏离施力方向。金属钩头采用弯折成型思路，前缘较薄以便插入纸张与钉脚之间，后部则逐渐加宽，以抵抗拔钉时产生的弯曲力矩。塑料件表面设置了圆形装饰与定位凸点，这些特征在装配时可作为壳体对位参考，也能在视觉上弱化长条形外壳的单调感。

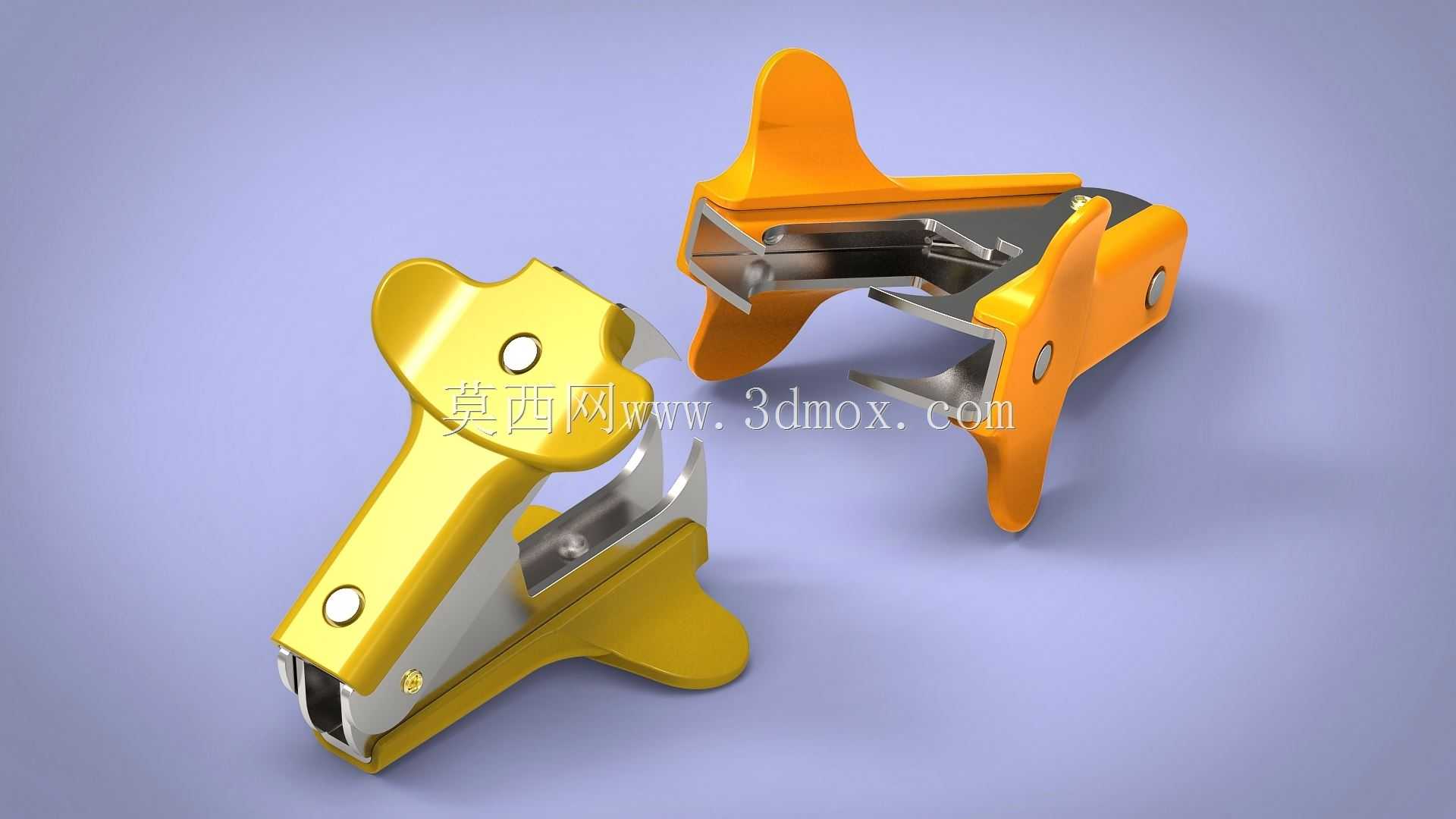

　　从外形尺寸与安装边界考虑，这类工具通常放置在笔筒、文件柜抽屉或办公桌面收纳盒中，因此整体长度、宽度和高度都需要控制在手持工具的常见范围内。模型的轮廓呈现前低后高的楔形，工作端较薄，便于伸入叠放纸张的缝隙；手柄区域较厚，以容纳手指并提供足够的按压面积。底部支撑面在非使用状态下可让工具稳定平放，减少滚落风险。金属芯板与塑料外壳之间的重叠区域需要预留壁厚和螺钉柱空间，若在后续开发中改为注塑生产，还需关注拔模斜度、筋位厚度以及尖角处的应力集中问题。

　　在实际选型或二次设计时，结构工程师应重点核对销轴位置、钩爪咬合深度以及手柄力臂。销轴越靠近工作端，机械增益越明显，但同时会要求更大的握持力；销轴后移则操作更轻快，却可能导致整体长度增加。钩爪插入深度不足时，订书钉容易在拔出过程中滑脱；插入过深，则可能顶破下层纸张。对于需要处理厚层标书、凭证或档案的场景，可在该结构基础上加宽钳口、提高金属件硬度，并优化塑料外壳的防滑纹理。

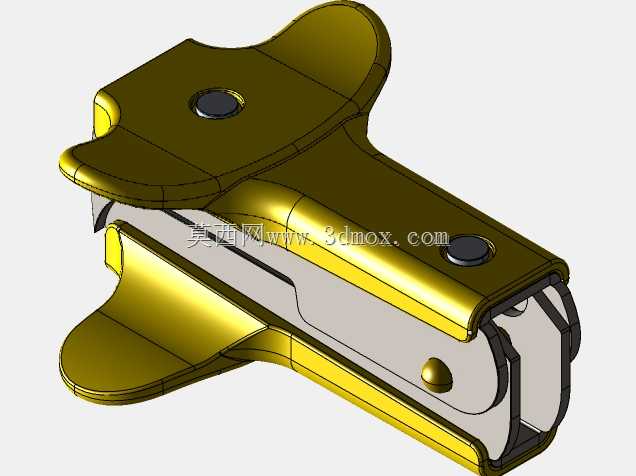

　　三维建模过程中，这类产品看似简单，实则包含多个配合关系：上下壳体的分模线、金属片与塑料槽的限位、螺钉头的沉孔位置、旋转轴的同心度，以及钩爪在闭合状态下的间隙，都会直接影响最终装配效果。建模时应先建立运动骨架，确定销轴中心和最大开合角，再分别细化金属冲压件与塑料包覆件。曲面过渡处不宜追求过度圆润而损失结构空间，尤其是前端钩头区域，需要在薄型化与强度之间保留足够截面。

　　总体而言，该起钉器围绕“准确勾住钉脚、平稳施力拔出、保护纸面与手部安全”三个核心需求展开。它没有复杂的动力元件，却通过杠杆、夹持和人机握持形态的结合，解决了办公装订流程中的末端拆除问题。对于文具产品开发、手动工具结构设计以及教学类机械建模而言，这类小尺寸产品同样具有较高的结构分析价值。
