汽车零部件多工位定位装配工装

　　这套工装主要面向汽车白车身或内饰结构件的装配工序，用于在同一基准平台上完成长条形、多安装点工件的定位、夹紧与辅助装配。现场使用时，工件被放置到各支撑块上，通过侧向定位销、仿形支撑面和端部挡块确定X、Y、Z三个方向的位置，再由分布在两侧的快速夹钳压紧，避免人工扶持造成的尺寸偏差。

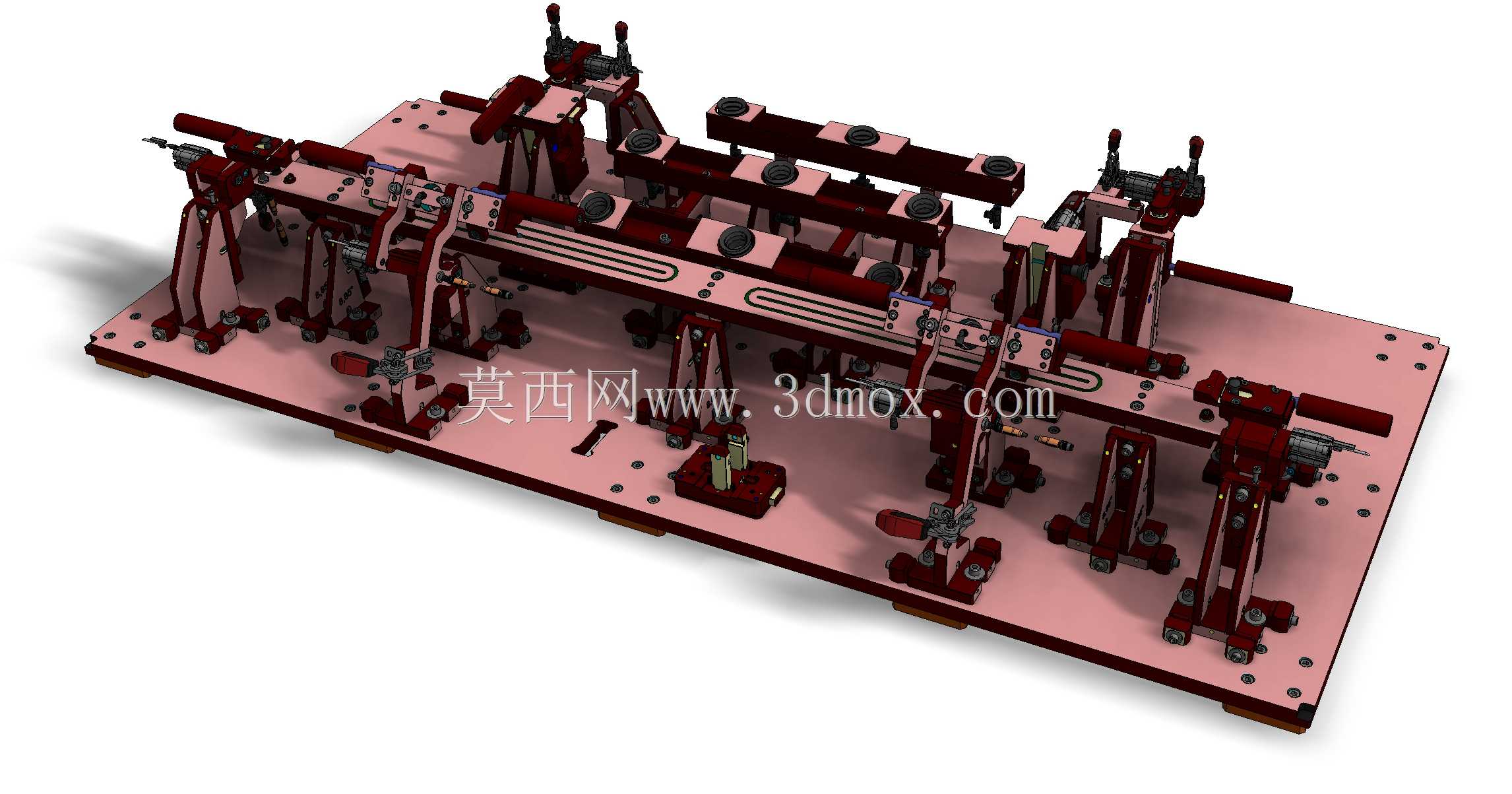

　　底板是整套夹具的安装基础，采用厚钢板加工，表面布置阵列孔和螺纹孔，便于支撑座、压钳座和定位组件按工件数模调整位置。底板边缘预留吊装孔和叉车避让空间，适合在焊装工位、装配线旁或返修区之间转运。底板上的基准槽和加工面统一了各功能单元的装配坐标，使后续维护换型时能够快速恢复定位精度。

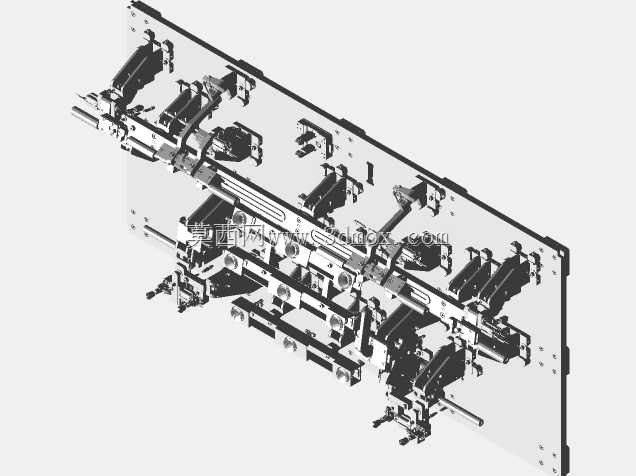

　　从结构布局看，夹具沿工件长度方向设置多组支撑与压紧单元。中间区域以仿形支撑块贴合工件下部型面，两侧布置立式和卧式夹钳，分别控制垂直方向的压紧和侧向的限位。端部组件承担关键孔位定位，通常采用销孔配合方式约束工件的纵向窜动。部分压头采用可调螺杆或浮动压块，能够补偿工件成型误差，减少局部压痕和过定位。

　　设计思路上，该工装强调“基准统一、操作开放、夹紧可靠”。支撑点尽量选在工件刚性较好的翻边、凸台或安装面附近，避免薄板件在夹紧过程中产生凹陷。压钳位置避开螺栓紧固、焊接或卡扣安装的操作空间，使作业人员能够在不拆卸夹具的情况下完成多颗紧固件连接。对于长尺寸工件，支撑单元按等强度原则分布，既控制自重挠度，又不过度增加制造成本。

　　功能特性方面，各夹紧单元多采用手动快速夹钳，具有行程直观、维护简单、不依赖气源电源的特点，适合小批量生产或试制车间。定位销与支撑块可根据不同车型工件进行更换，底板保留的通用安装孔使换型工作集中在少量定位件上。夹钳臂高度和压头位置均可微调，能够适应同平台工件的局部差异。

　　安装边界需要重点校核底板占地、工件上下料空间以及夹钳打开后的干涉范围。由于夹具两侧均有操作点，布局时应在正面留出取放件通道，在压钳手柄侧预留手部操作距离。若接入生产线，还需确认底板高度与输送辊道、工作台或机器人取件高度一致。三维建模时应将工件处于完全落下、夹钳处于打开和闭合两种状态分别检查，确认压头行程、销钉导入角以及工具操作空间。

　　在实际工程应用中，这类装配夹具常用于汽车横梁、加强板、支架总成或内饰承载件的预装工序。它不直接参与切削加工，而是作为人工装配或机器人作业的定位载体，通过稳定的重复定位降低件间差异，提高后续焊接、螺接和检测的一致性。结构建模时应保留底板、支座、夹钳、定位销、压块和紧固件之间的装配关系，便于出工程图时标注安装面、销孔位置和调整尺寸。
