传感器精密压装调整工位结构

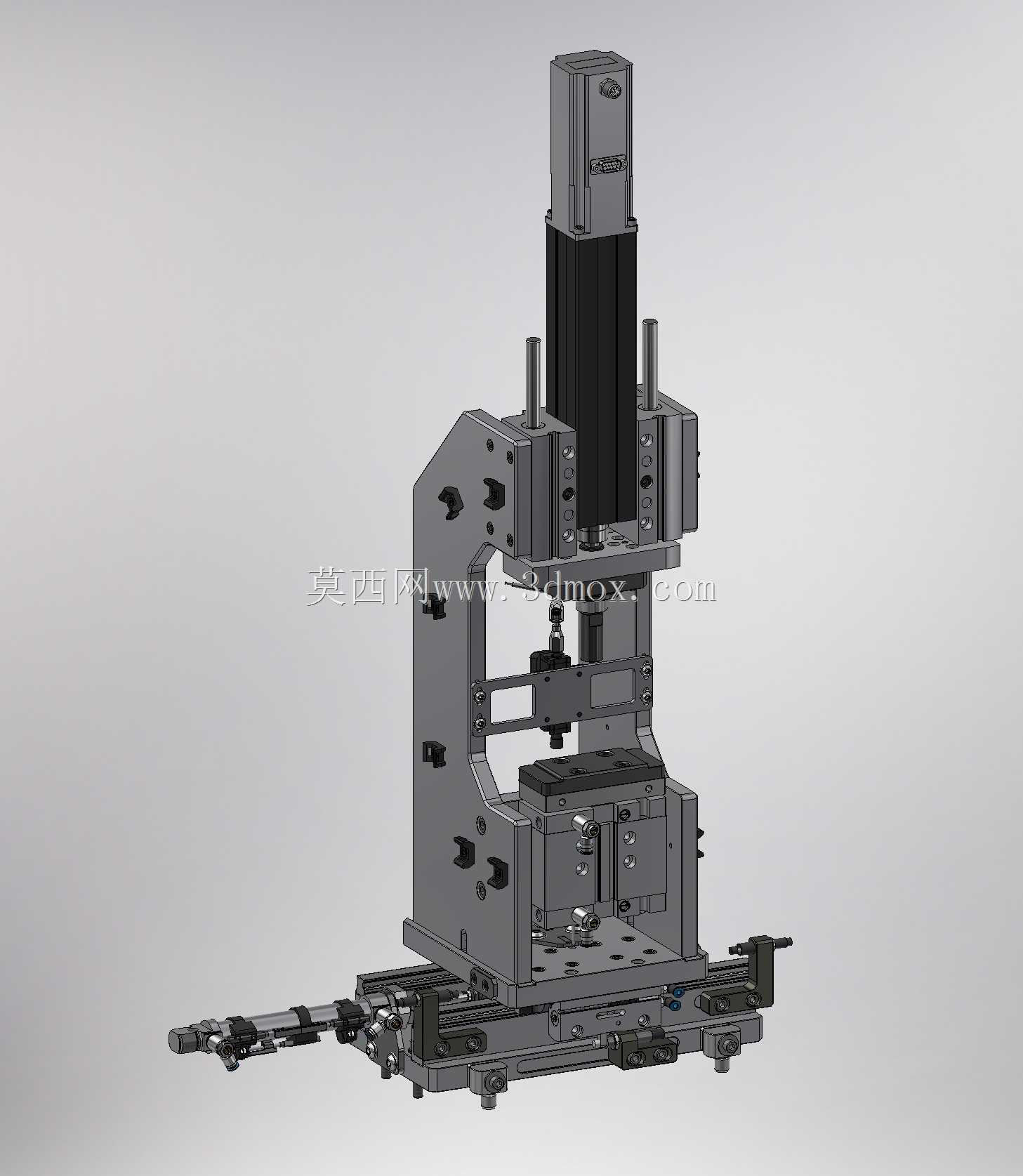

　　这套压入和调整工位主要面向传感器类小尺寸零件的精密装配工序，常见于消费电子、汽车电子及仪器仪表生产线中的在线压装、高度修正和位置微调环节。实际产线里，传感器壳体、敏感元件、接插件或密封衬套往往需要在受控压力与位移条件下压入到位，单纯依靠人工按压既难保证一致性，也容易因偏载造成陶瓷、膜片等脆弱结构损伤。该工位以立式压头配合下方定位治具的方式，把工件的上料、定位、压入、检测和退出集中在一个紧凑单元内，可嵌入半自动工作台，也可通过标准底板并入自动线。从结构布局看，上部执行单元采用竖直导向立柱与伺服驱动组件组合，压头沿线性导轨做上下运动。驱动源布置在龙门框架顶部，动力经连接座传递至压头安装板，两侧导向轴承担偏载力矩，

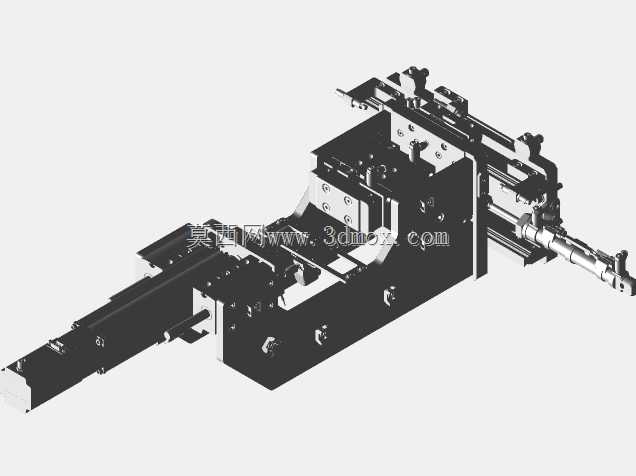

　　使压头在接触工件瞬间保持垂直姿态。这种设计避免了气缸直接悬伸带来的侧向摆动，也便于后续加装压力传感器、位移尺或压头快换块。对于传感器装配而言，压头端面通常需要根据产品外形定制避让槽，防止压到引脚、焊点或柔性膜区，因此前端预留了标准化安装孔位。下部工装区承担工件定位与调整功能。治具底板设置在可移动滑台上，通过手动或自动推拉实现装卸位与压装位切换。滑台下方采用线性导轨与限位块配合，重复定位依靠硬限位和锁紧件保证，换型时只需更换定位块、仿形座和相关压板。底座两侧可见缓冲与定位组件，说明滑台在进出过程中有明确的终点约束，减少人工推放造成的位置偏差。工件放入治具后，依靠外形轮廓、定位销或真空吸附固定，压装过程中不允许出现翘起、滑移。

　　机架采用钢板与型材组合的门式结构，立柱与底板之间通过多点紧固件连接，形成封闭受力回路。压装力最终通过立柱传递到底座，而不是让治具或滑台单独承受弯矩，这对长期稳定运行非常关键。顶部驱动组件周围留有安装和维护空间，电气线槽、传感器线缆可沿立柱内侧布置，避免与运动部件干涉。整体外形适合放置在标准防静电工作台面上，底部安装孔可与设备台板锁附；若用于自动线，则可通过底板四周的连接接口与输送线定位机构对接。在功能实现上，该工位并不只是简单下压。压头与治具之间预留了调整环节，用于补偿零件累积公差。例如传感器磁环、霍尔元件或探针座在压入后需要相对基准面达到指定高度，可通过压头行程、治具升降块或侧向微调螺钉进行修正。

　　侧向设置的调整组件能够对工件水平位置进行细微推移，配合上部压头完成先定位后压紧的动作顺序。工程设计时需要重点计算压装力与导向刚度，确认在最大负载下立柱变形、压头倾斜和底板挠曲均在允许范围内；同时要校核滑台伸出时的操作空间，保证人工取放不会将手伸入压头正下方。气动或电动驱动的选型取决于压装曲线要求，若需要监控过盈量和异常接触，优先采用伺服电缸并配合力位移监测；若工艺简单、行程固定，气缸加机械限位也能满足节拍。该模型把压装、调整、定位和安全防护所需的安装界面完整表达出来，结构件层级清晰，运动关系明确，对从事非标自动化、装配工装和传感器工艺开发的人员具有直接参考价值。在细化设计时，可围绕产品换型范围补充快换治具、防错销、除尘或点胶接口，并在压头周围增加透明防护罩与安全光栅，使工位从机械原型进一步转化为可落地的生产单元。
