多工位级进冲压模具装配结构设计

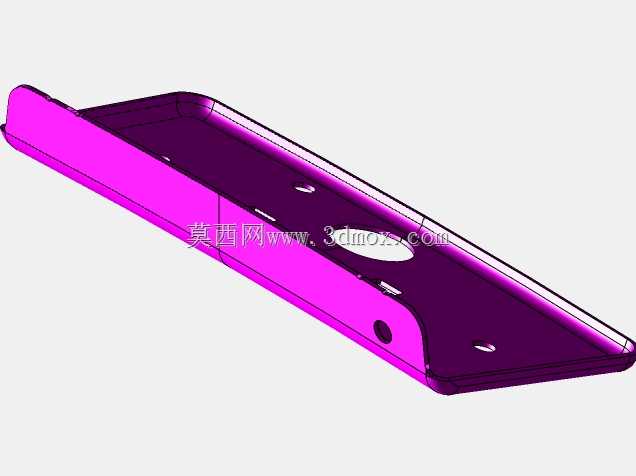

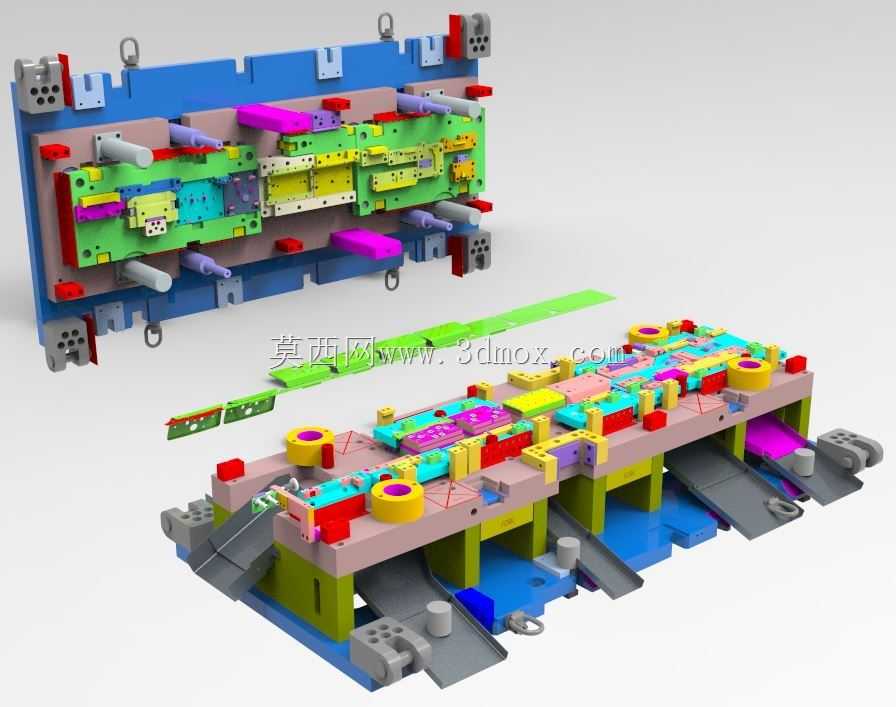

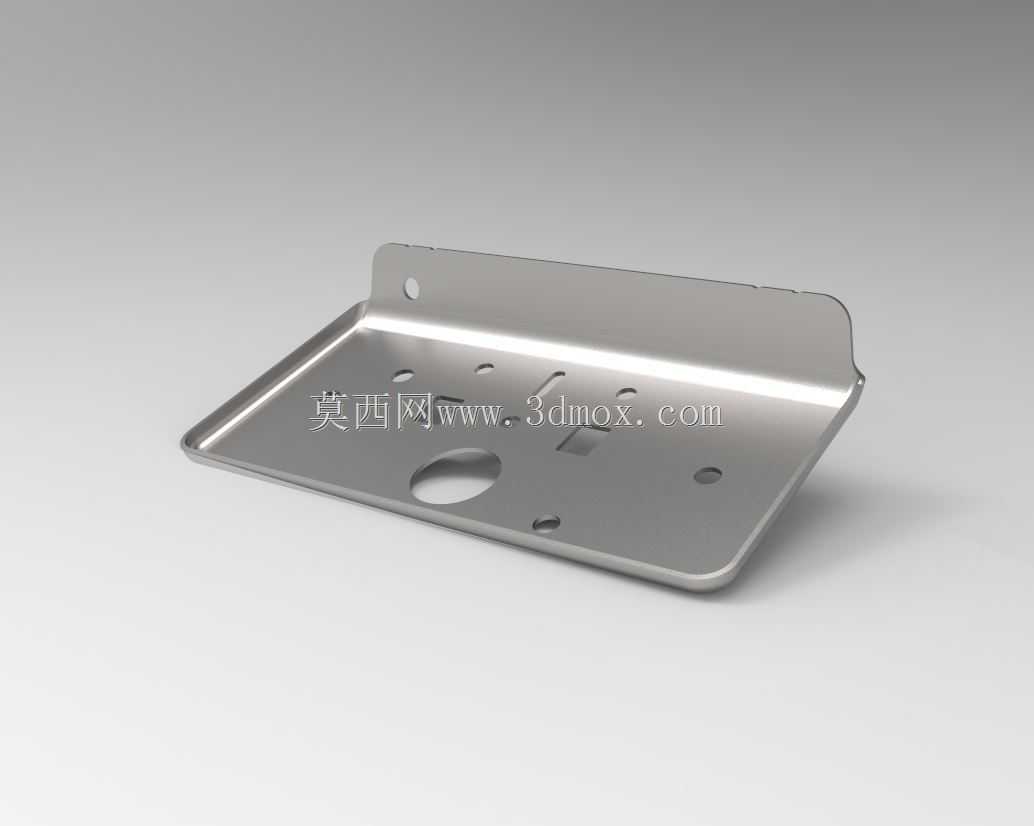

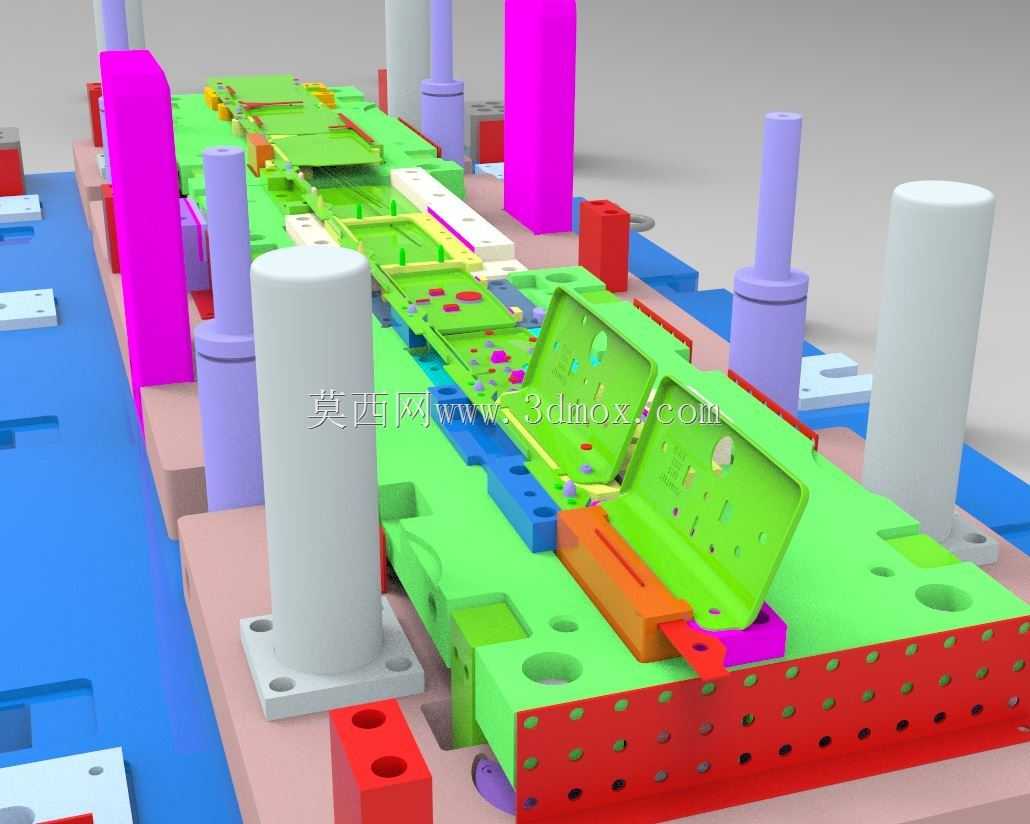

　　这套三维装配体呈现的是一套用于薄板连续冲压的多工位级进模结构，核心目标是在压力机一次行程内，通过条料沿送进方向的逐次定位，完成冲裁、弯曲、成形及局部精整等多道工序，最终直接获得尺寸稳定的冲压件。模型中不同颜色区分了上模、下模、卸料板、凸模固定组件、导料及定位元件，便于在结构评审时快速识别各功能区域的装配关系与运动边界。

　　从实际产线应用看，这类模具通常安装在开式或闭式高速压力机上，配合卷料开卷机、校平装置和送料器使用，适合电子接插件、家电五金片、汽车小型结构件等批量较大、料厚较薄的零件生产。由于工序集中在同一副模具内，工件不需要在不同单工序模之间反复转运和二次定位，因此能够显著降低半成品堆积、人工取放带来的定位误差，也更有利于保证孔位与外形之间的位置度。

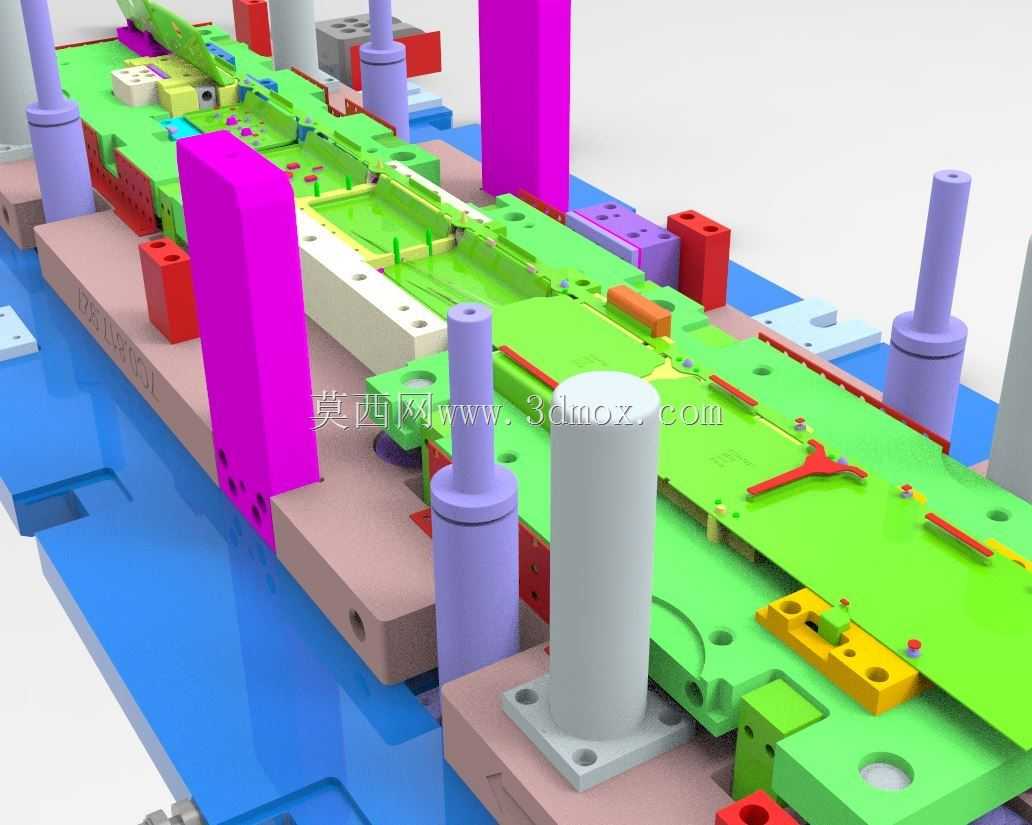

　　结构设计上，模型重点表达了级进模常见的分层承力思路。上模部分通过模柄或上模座与压力机滑块连接，凸模按工位分布在固定板中，并依靠卸料板在冲压前压紧材料；下模部分则由凹模板、垫板、下模座组成刚性支撑，承担冲裁反力并为废料下落提供通道。卸料板不仅起压料作用，还对细小凸模形成导向保护，尤其在冲小孔、窄槽或薄料时，能够减小凸模受侧向力而折断的风险。

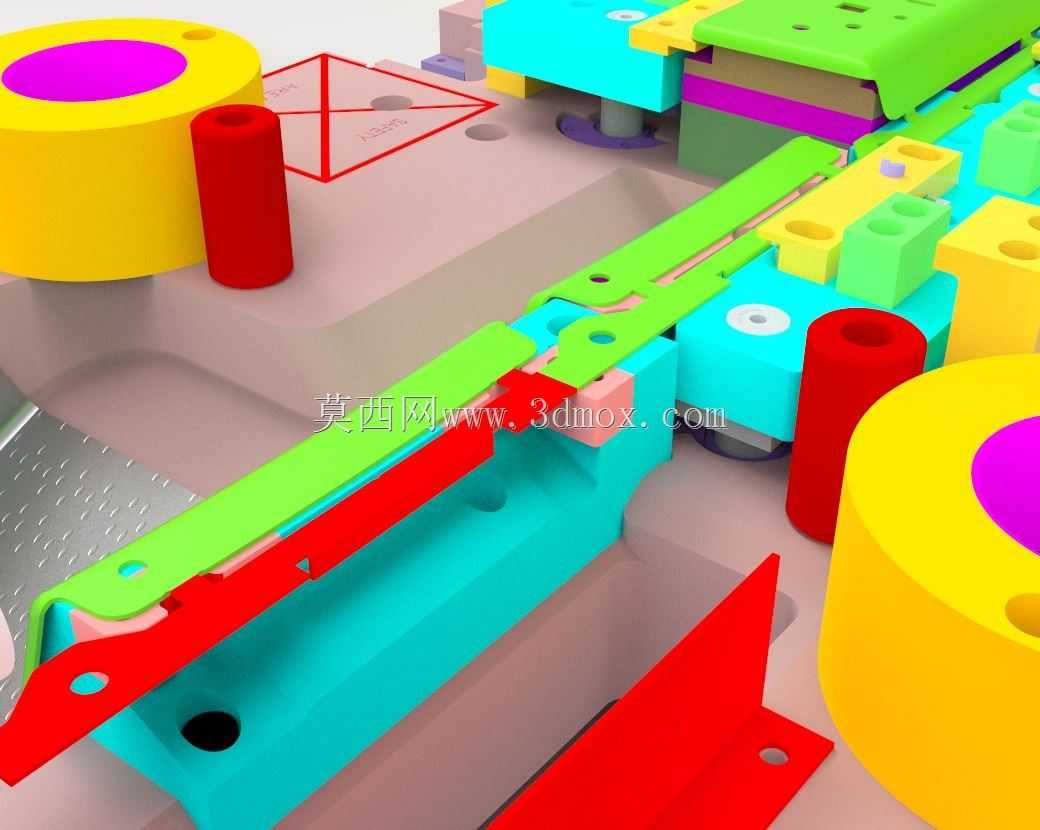

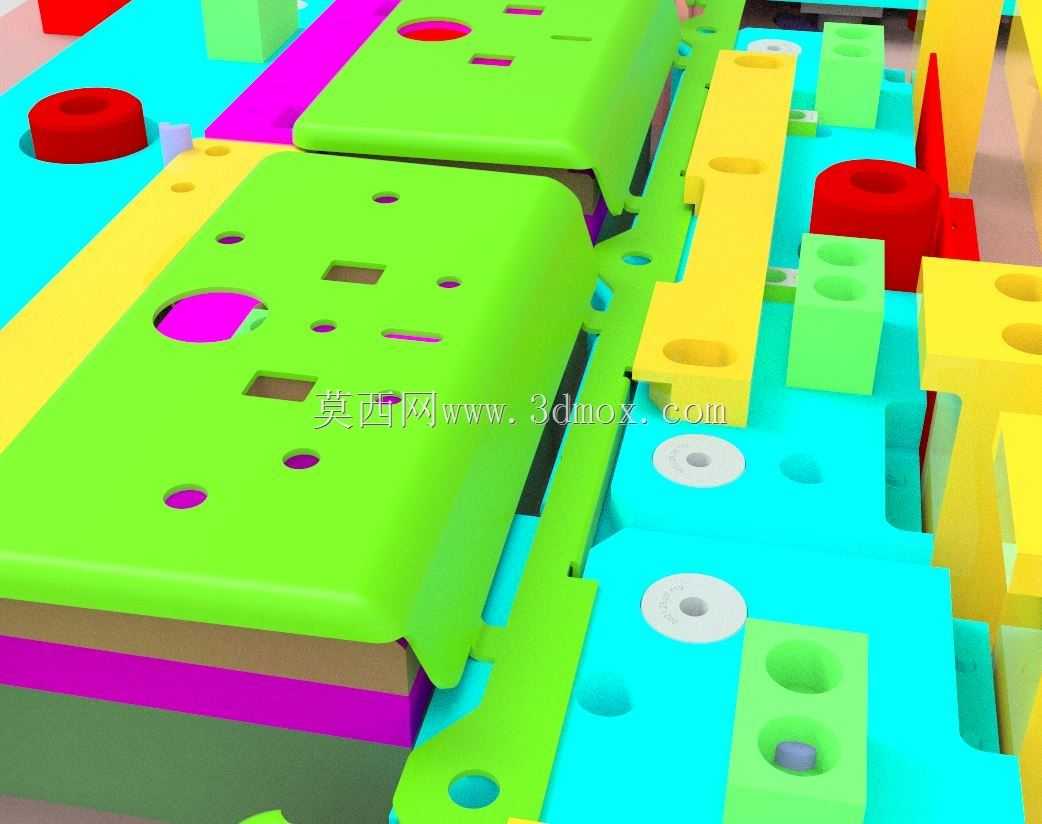

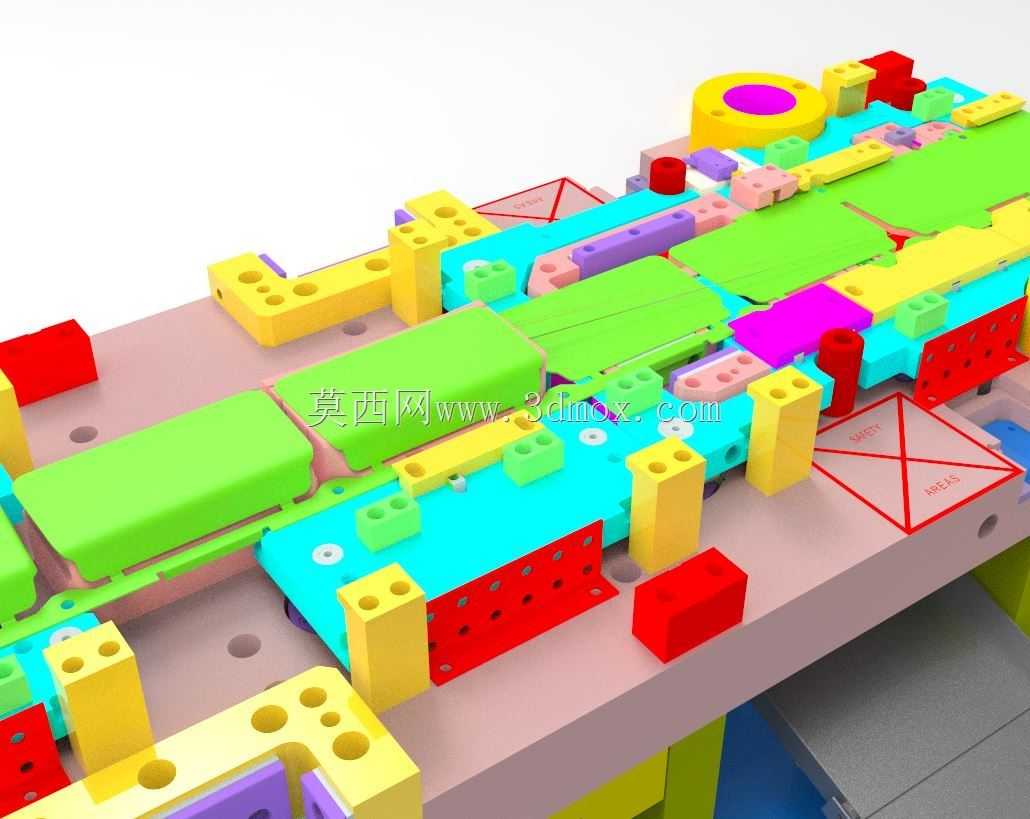

　　条料在模具内的运行轨迹是设计的关键。模型中可见导料板、浮顶销和侧刃或导正销相关布置，其作用是让条料在每一工位都保持确定位置。导料板约束条料宽度方向，浮顶销在回程时将材料从凹模面顶起，避免成形部位卡入凹模型孔；导正销则在精定位阶段插入已冲工艺孔，修正送料误差。工位排布通常遵循先冲定位孔和废料、再进行成形、最后分离成品的原则，以减少材料变形对后续步距精度的影响。

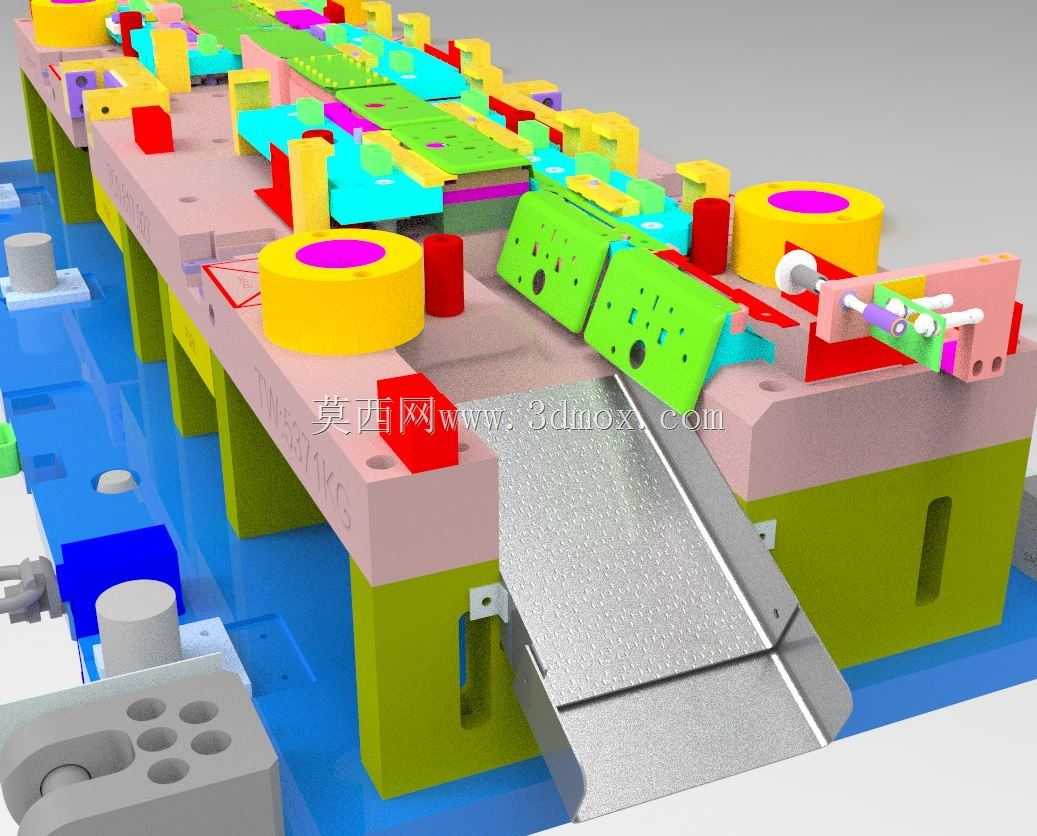

　　从安装边界看，装配体需要校核闭合高度、模座安装孔距、漏料空间以及压力机工作台孔的匹配关系。上模随滑块上行时，卸料板与凸模之间的相对行程必须保证条料能够顺利前进一个步距；下模下方则要预留足够的废料或成品排出空间，防止叠料造成闷车。侧向还需考虑送料器高度、导料方向以及传感器安装位置，便于在实际生产中检测误送、拱料或末料。

　　三维建模时，这类结构不能只追求外观堆叠，而应把工作过程中的干涉检查放在首位。需要分别模拟滑块在上止点、下止点以及卸料板压料瞬间的状态，确认凸模进入凹模深度合理，弹簧或氮气弹簧压缩量在寿命范围内，螺钉、销钉与型孔之间保留足够壁厚。对于细小冲头，还应结合防转、快换和研磨维护需求设计固定方式；对于弯曲成形工位，则要预判回弹补偿和材料流动，避免在试模阶段反复返修型面。

　　整体而言，该装配体完整呈现了级进模从材料导向、工序排布到上下模导向、卸料压料的典型构成，可作为结构设计人员理解连续冲压工艺、核对模架空间布局以及进行运动干涉分析的参考样例。
