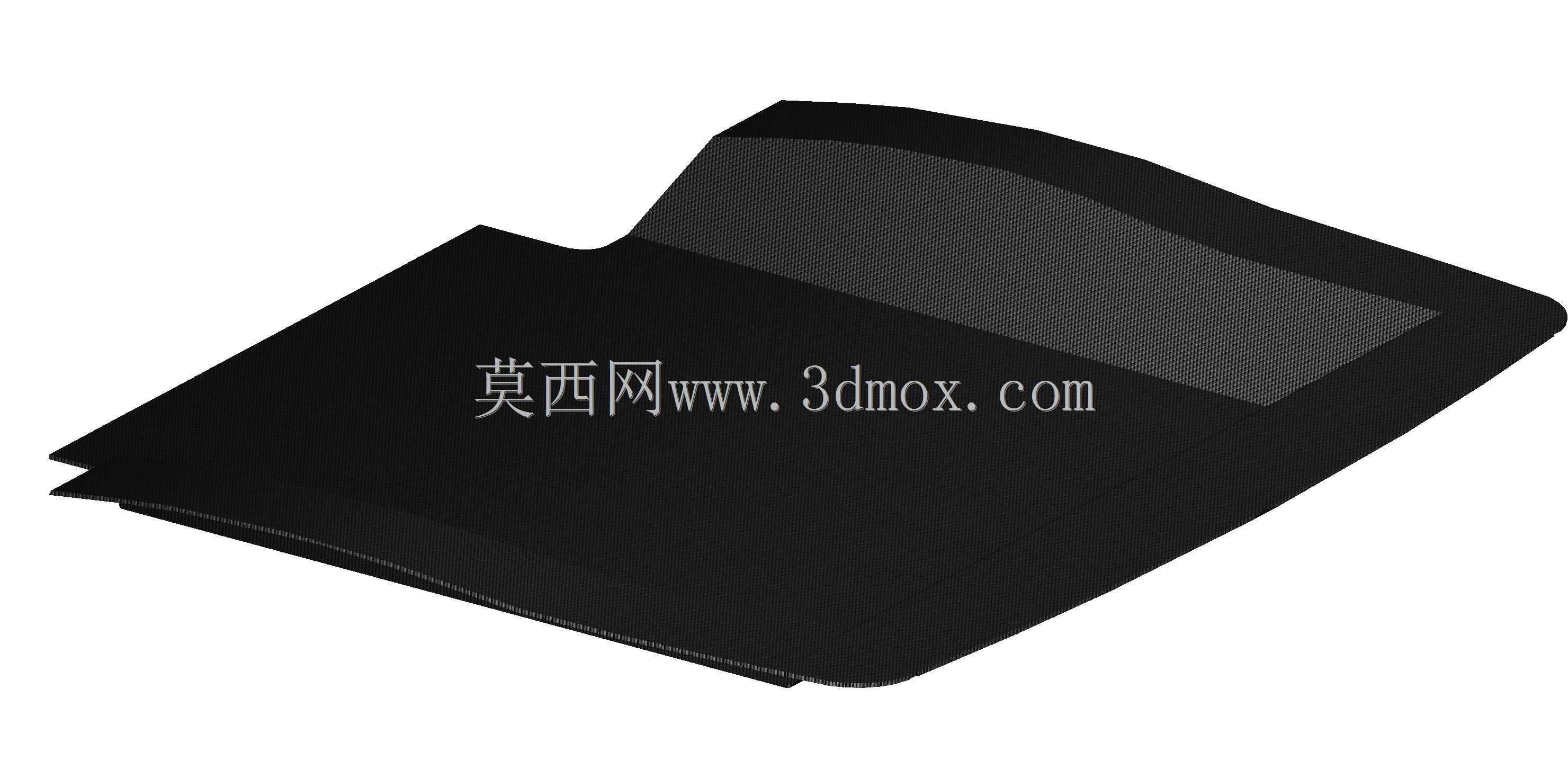

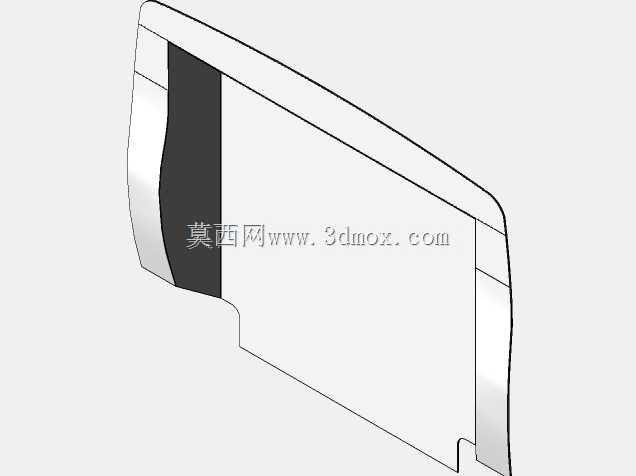

迷你赛车碳纤维靴形底板结构

　　该结构件面向小型竞赛车辆的底盘局部改造场景，主要用于替换原厂钢板靴形地板区域。在实际装车环境中，这一部件位于车身下部靠近脚部与侧箱的过渡位置，既承担底板蒙皮的平整化作用，也参与局部气流梳理和侧向支撑。由于原车该区域多采用普通钢板，虽然制造成本低，但在频繁拆装、磕碰和减重需求下，容易出现重量偏大、轮廓受限以及修配余量不足的问题。采用碳纤维靴形底板后，可以在保持安装边界一致的前提下，把局部轮廓做得更贴合特殊车身线条，同时降低下部非簧载周边的附加质量。

　　从功能上看，该件不是单纯装饰板，而是兼顾覆盖、连接和外形约束的复合结构。它需要与周边底板、侧护板、安装支架以及车身定位点形成稳定配合，边缘轮廓要避开转向、悬挂或排气等邻近部件的运动空间。设计时先依据原车钢板地板进行逆向取型，再对靴形区域的外轮廓进行重构：保留关键安装孔位和搭接边，调整曲面过渡，使板件在弯折处具有更连续的纤维铺放路径。对于需要承受夹紧力的位置，局部通过增加厚度、金属嵌件或补强垫来分散压力，避免单层碳纤维板在螺栓锁紧时出现压溃或分层。

　　建模过程中，曲面连续性和可制造性需要同时考虑。靴形底板并非规则平板，它包含多段折线、下沉面和边界翻边。若直接按外观曲面加厚，后续铺层和脱模都会遇到困难；因此在草绘阶段就要把分模线、铺层搭接区和裁切边界预留出来。中间大面积区域可保持较薄壁厚，用于控制重量；靠近安装孔、边缘收口和与其他构件搭接的位置，则通过局部增厚或背面加强筋提高刚度。对于碳纤维板材而言，加强筋不宜像注塑件那样随意加高，而应结合纤维方向布置，使载荷尽量沿纤维轴向传递，减少层间剪切。

　　外形尺寸方面，该件必须服从原车底盘的安装边界，不能单独追求低风阻而改变孔位。外侧边界沿靴形外轮廓收窄，前端与前底板或脚部区域形成平滑过渡，后端与侧箱或后底板搭接，左右边界则需与车身侧板保持均匀间隙。安装孔的位置、孔径和孔边距直接决定互换性，因此在逆向完成后应先与原钢板件进行叠合检查，确认所有贴合面、缺口和避让区一致。板件边缘与相邻部件之间要预留热膨胀和装配公差，避免车辆振动时产生摩擦异响。

　　在竞赛应用中，这类底板还会受到碎石击打、轮胎带起的泥水以及维修时踩踏的影响，所以材料选择不能只看拉伸强度。表层可采用耐磨织物铺层，内部按刚度需求搭配不同方向铺层；在经常接触工具或千斤顶的位置，可预留局部补强区。若该区域同时参与车底气流管理，底板下表面应尽量减少突出紧固件，螺栓头可采用沉台或低剖面结构，上表面则允许保留维护所需的可见定位标记。

　　结构校核时，应重点关注三类工况：一是螺栓周边的局部挤压，二是板面受负压或踩踏时的弯曲变形，三是边缘受撞击后的分层扩展。碳纤维件的失效形式与钢板不同，钢板通常先出现明显凹陷，而复合材料可能在表面看似完好时内部已经分层。因此在安装点周围设计较大的承压面积，比单纯增加整板厚度更有效。对于需要反复拆装的竞赛车辆，金属衬套可以显著提高孔位寿命，也能减少因多次锁紧造成的孔边损伤。

　　从装配顺序看，该底板应在周边支架定位后再进行贴合检查。先通过主定位孔确定姿态，再依次检查边缘间隙、搭接面平整度和紧固件垂直状态。若曲面与原车架存在局部偏差，不宜强行锁紧，否则会在板内形成持续装配应力。合理的做法是在模型阶段就把安装面拆分为若干贴合区，让每个区域的约束明确，避免大面积平面在实际焊接车架上无法完全贴合。

　　该结构的设计思路体现了小型赛车改装中常见的工程平衡：用碳纤维替换金属，并不是简单等厚度替换，而是根据载荷路径重新分配材料。平板区域负责覆盖和导流，边缘区域负责形状维持，安装区域负责载荷传入，三者通过连续曲面和局部补强连接成整体。对于结构设计人员来说，这类模型的价值在于理解复合材料板件如何在受限边界内实现轻量化，同时仍满足真实装车中的装配、维护和耐久要求。
