带散热槽安装耳的电机防护端盖结构设计

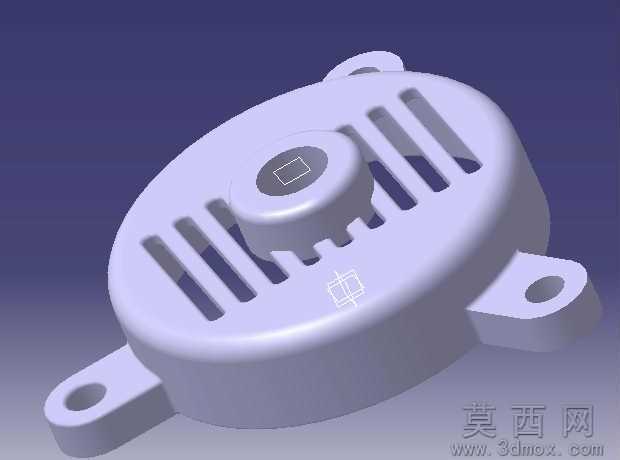

本电机端盖采用三维参数化建模方式完成整体结构设计，建模过程中先以回转体命令构建端盖的主体圆盘基座，通过拉伸切除命令在端盖盘面均匀排布多组长条形散热通槽，槽体沿端盖径向呈辐射状分布，既保证了电机内部运转时的空气流通散热效率，又兼顾了盘面的结构强度，避免槽体过密导致的壳体刚性不足问题。端盖中心位置设计有凸起的轴承定位座，定位座端面预留了轴承安装的定位止口与密封槽位，可精准匹配电机转轴的轴承装配公差，保证转轴运转时的同轴度要求，减少运转过程中的径向跳动。端盖两侧对称延伸出带安装通孔的固定耳座，耳座与主体壳体之间做了圆弧过渡处理，通过圆角命令消除应力集中点，安装孔的孔径与孔位间距严格匹配对应型号电机的壳体安装孔位，保证装配时的定位精度，降低安装难度。建模完成后对模型进行了渲染处理，赋予端盖浅灰白色哑光工程塑料材质，模拟实际生产中常用的阻燃PP或增强尼龙材质的表面质感，背景采用渐变紫灰色调突出端盖的结构轮廓，通过光影渲染清晰展现散热槽的深度、定位座的凸起高度以及耳座的厚度细节。设计过程中充分考虑了端盖的实用功能：盘面的散热槽可在电机运转时引导内部热空气向外排出，降低电机绕组的工作温度；中心定位座的凸起结构可对轴承外圈形成轴向限位，防止轴承在运转过程中出现窜动；两侧耳座的安装孔可通过螺栓将端盖牢固固定在电机壳体端部，对电机内部的绕组、转轴等部件形成防护，避免外界灰尘、杂物进入电机内部影响运转稳定性。整体结构在满足防护、散热、装配功能的前提下，尽可能简化了结构造型，减少不必要的材料冗余，适合注塑成型的批量生产工艺，脱模斜度在建模时已提前预留，避免生产过程中出现脱模卡滞的问题。
