钻电机转子结构三维设计模型

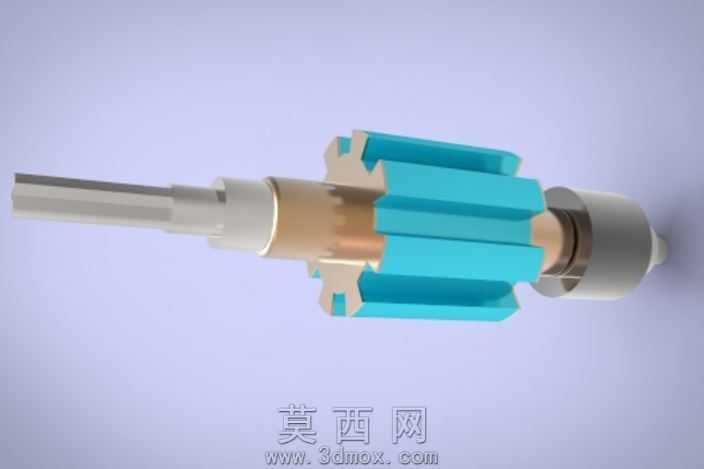

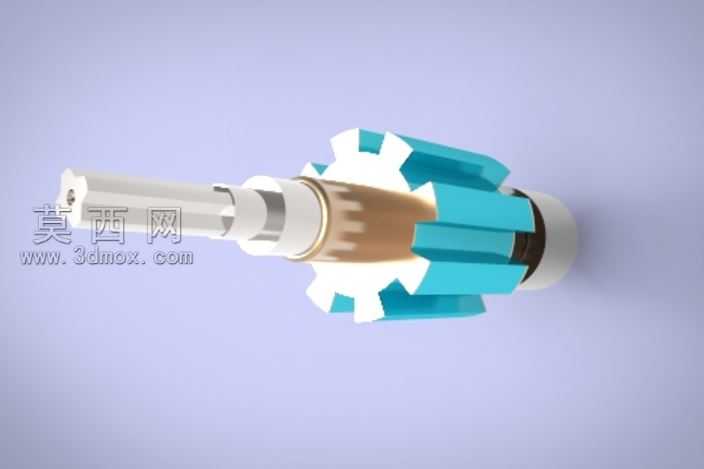

本模型为钻电机转子的三维数字化设计成果，建模阶段以实际钻用电机的转子功能需求为核心基准，先完成整体结构的比例规划，将转轴、铁芯、绕组段、端部齿轮等核心部件进行模块化拆分，逐一绘制各部件的二维截面草图后通过拉伸、旋转、切除等三维建模特征生成实体，严格匹配各部件的装配公差要求，保证转轴与铁芯的同轴度、齿轮与轴段的配合精度符合实际生产的工艺标准。渲染阶段采用柔和的漫反射光源布置，对不同部件赋予差异化材质：金属转轴使用高反光的抛光钢材材质，还原金属加工后的亮面质感；铁芯段使用哑光的硅钢片叠压材质，表现层叠结构的纹理细节；端部的传动齿轮使用亮蓝色工程塑料材质，区分不同功能部件的材质属性；绕组包裹段使用半透明的绝缘材质，隐约展现内部绕组的排布结构，让整体模型的结构层次清晰可辨。结构设计上充分考虑钻电机的实际运行工况，转轴的输出端做了适配钻夹头的卡位结构设计，中部铁芯段预留了绕组嵌装的槽位结构，端部齿轮的齿形参数经过优化，保证与定子端传动结构的啮合精度，整体模型完整还原了钻电机转子从动力输入到扭矩输出的全部结构细节，可用于电机结构教学、产品研发阶段的装配验证、传动性能仿真分析等场景，建模过程中对所有倒角、圆角、退刀槽等工艺细节都做了还原，避免出现不符合加工工艺的尖锐结构，保证模型既具备外观展示性，也具备工程实用性。
