宜家芬迪厨房带沥水台水槽结构设计

　　这款带沥水台的一体水槽，核心应用场景集中在小户型公寓厨房、出租房简装、民宿快捷酒店以及开放式西厨的辅助备餐区，相比传统双盆分离式水槽，它把洗涤区和沥水置物区做在同一块台面板上，安装时只需要在橱柜台面开一个对应轮廓的洞口，不需要分别处理两个盆体的接缝，现场打胶密封的工作量大幅降低，也减少了长期使用后接缝处积污发霉的隐患。从实际使用逻辑来看，左侧带导流槽的沥水台面承担了洗完餐具后临时控水、放置待切蔬果、解冻食材的功能，槽体表面的凸起导流筋顺着向盆体倾斜的坡度布置，沥出的积水会顺着筋条间隙直接流入洗涤盆内，不会在台面积成水洼，日常擦拭时只需要用刮板把残留水渍推到盆里即可，清洁动线很短。右侧的单盆深度做了加深处理，能够容纳大号炒锅、

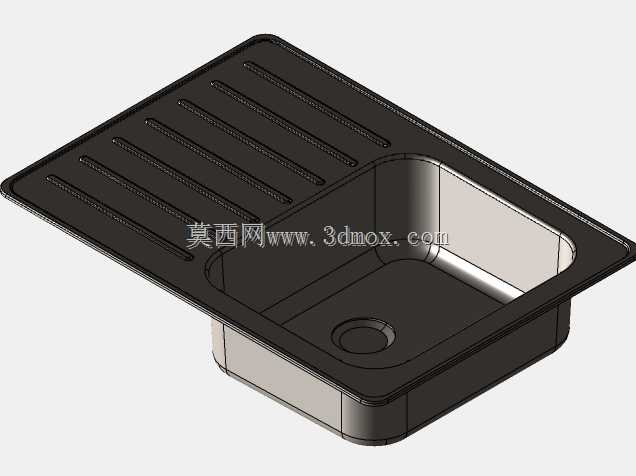

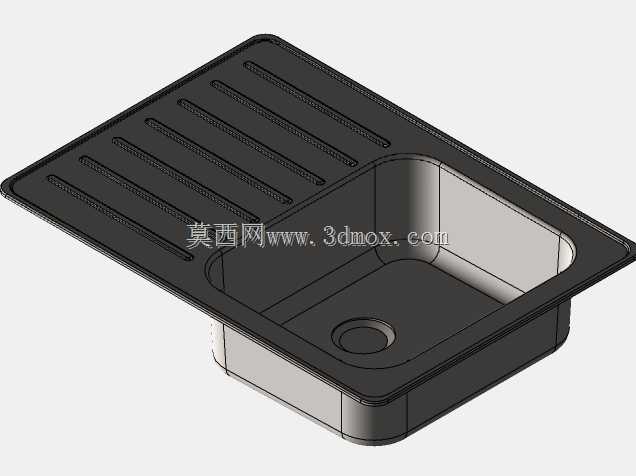

　　汤锅整体放入清洗，盆壁四周做了小圆弧过渡，没有直角卫生死角，用海绵就能擦到所有内壁位置；盆底向中心下水口做了缓坡设计，排水时不会在盆底残留积水，下水口周边预留了安装台控下水器或者垃圾处理器的法兰接口空间，后期升级配件不需要额外在盆底扩孔。结构设计上，盆体和台面采用一体拉伸成型思路，整体壁厚均匀，边缘外翻的安装搭边宽度经过校准，既能搭在橱柜台面的开孔承重边上，又不会过多占用台面的可用空间，搭边下方预留了打胶和安装密封压条的位置，安装后可以避免台面上的水顺着盆体缝隙渗到橱柜内部。沥水区域的加强筋同时承担两个作用，一是作为防滑沥水的接触面，二是从结构上提升薄板材的平面刚度，避免长期放置重物后沥水板出现下凹变形，筋条的高度和间距经过权衡，

　　既保证沥水通畅，又不会因为缝隙过宽导致小件餐具、筷子滑落。从安装边界来看，整体外形为规则矩形，开孔轮廓只需要在长宽方向各预留对应的安装间隙，适配常规60厘米宽度的小户型橱柜单元，不需要对橱柜侧板进行切割改动；盆体下沉深度控制在常规橱柜踢脚线上方的容纳范围内，下方预留的管道空间可以同时容纳下水管、冷热水角阀以及小型净水设备的管路，不会和橱柜底板发生干涉。建模过程中，对所有折弯圆角、拉伸拔模角度都做了工艺可行性校验，一体拉伸的圆角半径符合板材冲压成型的常规工艺范围，不会出现因为圆角过小导致冲压开裂的问题；沥水筋的凸起高度和板材厚度匹配，冲压后不会在背面产生明显的拉伸印痕。盆体后侧预留了安装龙头、皂液器的孔位基准，

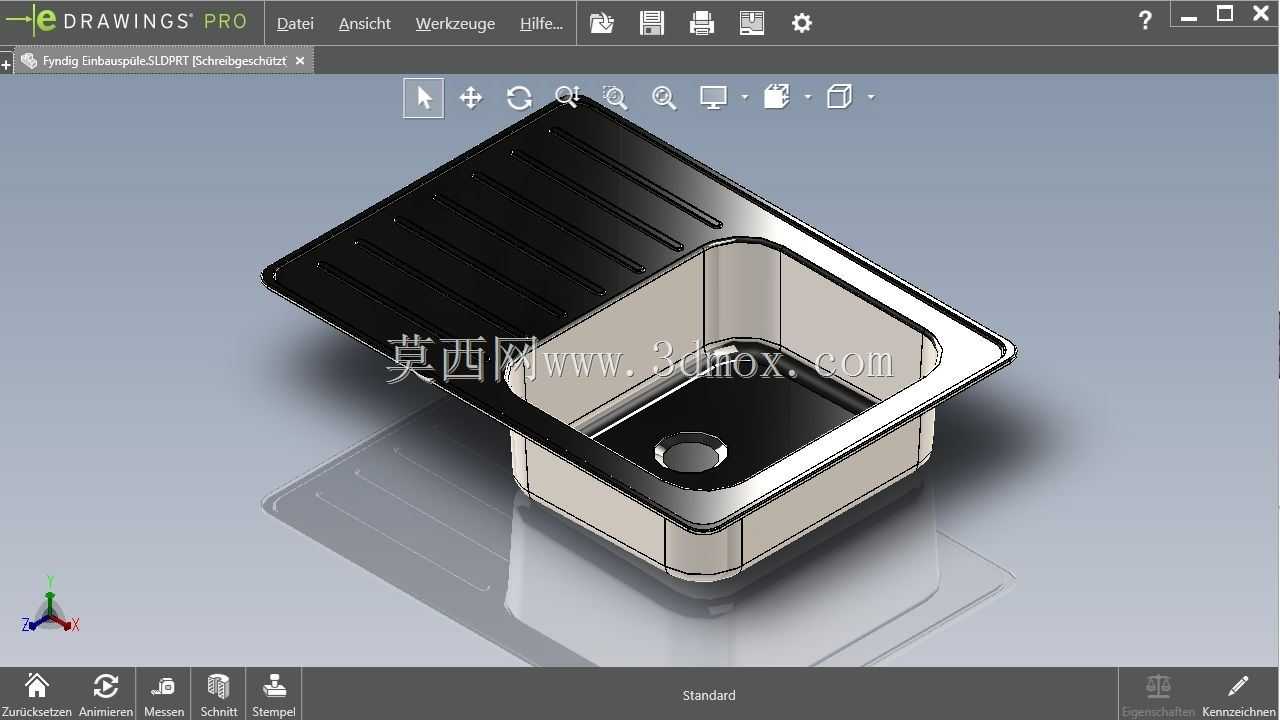

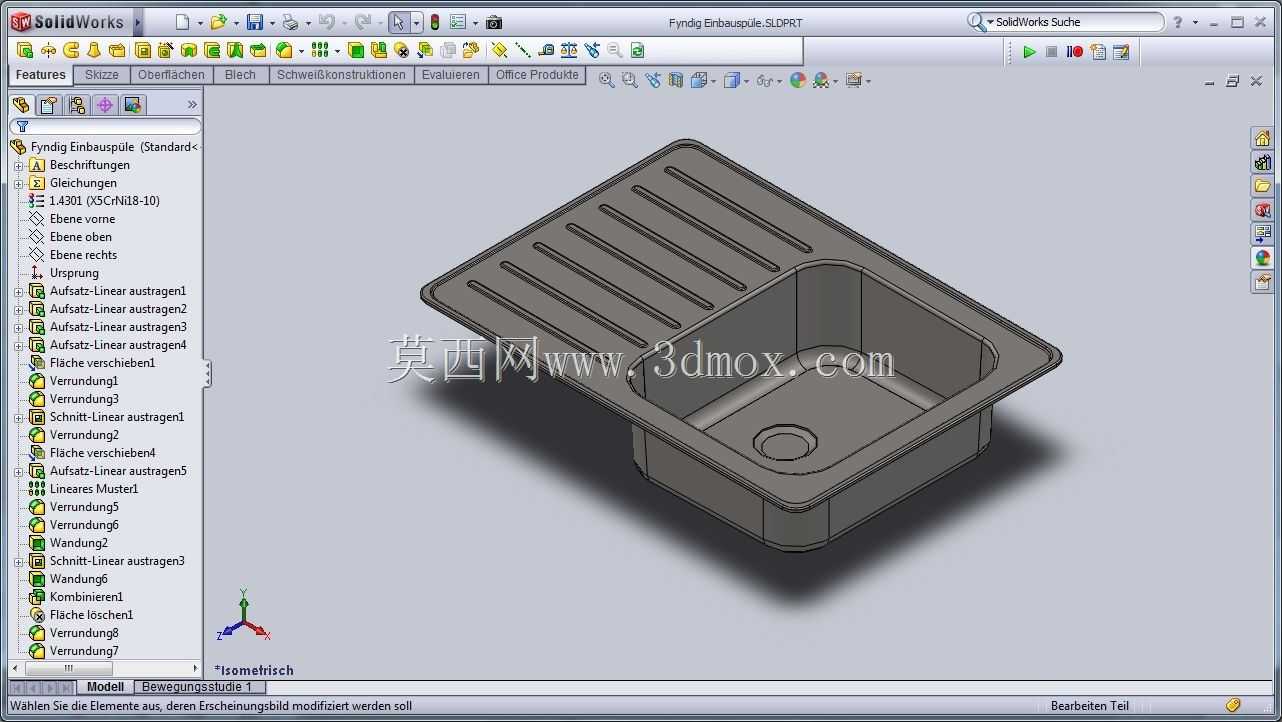

　　孔位距离盆边和台面后挡水的距离都符合安装操作空间要求，龙头安装后不会和墙面、窗户扇发生碰撞，手柄的转动范围也不会被盆沿遮挡。日常使用中，这种单盆加沥水台的组合比等大双盆的实用性更强，单盆可以容纳大件锅具，沥水区又补充了双盆才有的置物控水功能，台面上不需要额外放置独立沥水篮，释放了台面的备餐空间。对于结构设计人员来说，这类厨卫五金件的建模重点不在复杂曲面，而在成型工艺合理性、安装尺寸链校核以及使用细节的人机工程处理：沥水台的坡度不能过大，否则放在上面的餐具容易滑落；坡度太小又会导致排水不畅，需要在两者之间找到平衡；盆体的深度要兼顾洗涤容量和人体弯腰操作的舒适度，过深会让操作者弯腰幅度过大，过浅则容易溅水。搭边的平面度要求在建模时就要考虑到，后期安装如果搭边翘曲，会导致打胶后出现缝隙渗水。整个模型完整还原了从板材拉伸、筋条冲压到边缘翻边的全部结构特征，没有做省略工艺结构的简化，用于厨卫产品结构演示、橱柜布局方案验证或者同类产品的改型参考都能直接使用，不需要再反向重建工艺细节。
