正交传动锥齿轮组SolidWorks三维设计模型

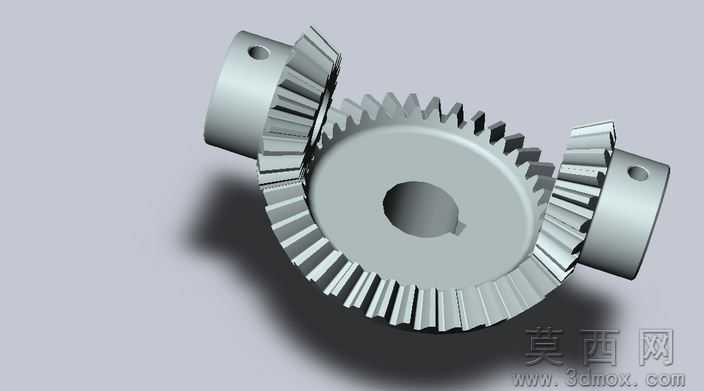

本模型为正交传动锥齿轮组三维设计成果，建模全程基于SolidWorks2010平台完成，首先通过参数化草绘定义单个锥齿轮的分度圆锥、齿顶圆锥、齿根圆锥基准参数，结合渐开线齿廓生成逻辑完成单个轮齿的特征建模，再通过圆周阵列命令完成整圈轮齿排布，随后按照90度正交传动的装配关系完成三个锥齿轮的配合约束，添加键槽、安装孔等工艺结构，保证模型与实际加工零件的结构一致性。参数设计阶段严格遵循直齿锥齿轮的啮合标准，匹配对应模数、齿数、压力角参数，保证装配后轮齿啮合间隙处于合理区间，可实现稳定的相交轴动力传递，轴孔与键槽的尺寸符合通用机械的安装规范，可直接适配常规传动轴的装配需求。渲染环节采用哑光金属材质模拟钢制齿轮的表面质感，添加柔和的环境光影效果，清晰呈现轮齿的轮廓细节与装配关系，模型无破面、无重叠特征，几何结构完整。结构原理上，该锥齿轮组用于实现两相交轴之间的旋转运动与动力传递，轮齿沿圆锥面分布，啮合过程中轮齿逐步接触，传动平稳噪音低，相比圆柱齿轮可适配空间交错的传动布局，广泛用于需要改变传动方向的机械结构中。软件兼容方面，模型除原生SolidWorks2010格式外，还导出了通用STL格式，可兼容UG、Pro/E、AutoCAD等主流三维设计软件，也可直接导入切片软件用于3D打印验证，不同格式均保留完整的装配结构与零件特征，无需额外修复即可使用。在研发教学应用层面，该模型可作为机械设计课程中齿轮传动章节的教学案例，帮助学习者理解锥齿轮的参数定义、啮合原理与装配逻辑，也可作为非标自动化设备、小型传动装置研发时的基础参考模型，设计人员可在此基础上调整模数、齿数、传动比等参数，快速衍生出适配不同工况的锥齿轮传动结构，缩短传动部件的设计周期，同时也可用于机械原理的虚拟仿真实验，验证不同负载下锥齿轮的传动特性。
