齿轮齿条传动机构三维设计模型

本模型为经典齿轮齿条传动机构三维设计成果，建模阶段以机械设计手册中齿轮齿条啮合的标准参数为核心依据，首先完成直齿圆柱齿轮的参数化建模：通过渐开线方程绘制齿轮齿廓曲线，经拉伸、阵列、倒角等特征操作完成齿轮基体、轮齿、中心安装孔的结构搭建，严格控制齿顶高系数、顶隙系数、模数、压力角等核心参数符合国标要求；随后完成齿条的建模，依据齿轮参数匹配计算齿条的齿距、齿厚、齿高参数，绘制齿条的直线齿廓，经拉伸、齿形阵列完成长条形齿条基体与轮齿的制作，建模过程中反复校验齿轮与齿条的啮合间隙，确保轮齿啮合无干涉、传动顺滑无卡滞。

参数设计层面，模型采用标准模数设计，齿轮分度圆直径、齿条长度均按照常规传动场景的常用参数设定，齿轮中心孔预留标准键槽结构，可直接适配常规传动轴安装，齿条两端预留安装定位孔，方便在设备机架上完成固定装配，所有尺寸参数均保留可编辑特征，使用者可根据实际传动行程、传动比需求快速修改参数，调整齿轮齿数、齿条长度以适配不同的设计场景。

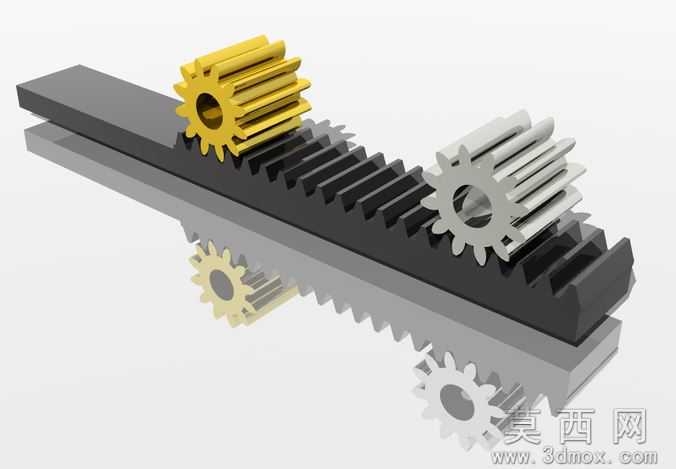

渲染材质方面，模型预览图采用金属材质渲染方案，为齿轮与齿条赋予哑光钢材材质，添加真实的金属粗糙度、反射效果参数，模拟实际机加工金属零件的表面质感，搭配深色哑光桌面作为展示场景，通过柔和的环境打光突出轮齿啮合的结构细节，清晰展示零件的轮廓特征与装配关系，无需额外调整即可用于方案展示、教学演示场景。

结构原理上，本模型还原了齿轮齿条传动的核心运动逻辑：齿轮做定轴回转运动时，与之啮合的齿条将齿轮的旋转运动转化为直线往复运动，反之也可将齿条的直线运动转化为齿轮的旋转运动，该传动形式具备传动精度高、承载能力强、传动效率高的特点，可实现精准的直线位移输出，广泛应用于机床进给机构、升降设备、直线传动模组等场景。

软件兼容层面，模型提供SolidWorks2010原生格式文件，同时导出STEP、IGES、STL、CATIA等通用三维格式，可兼容绝大多数主流三维CAD软件，包括UG、Pro/E、Inventor、Fusion360等，不同软件的使用者均可直接打开编辑，STL格式可直接用于3D打印实物样件，无需额外的格式转换操作。

研发教学应用层面，本模型可作为机械设计课程中齿轮传动章节的教学案例，帮助学习者理解齿轮齿条的啮合原理、参数匹配关系、装配约束方法；也可作为非标自动化设备研发的基础模组，设计者可直接将其导入设备整体装配中，根据实际需求修改安装尺寸、参数规格，缩短传动机构的研发周期，同时也可用于3D打印教学、机械创新设计大赛的方案原型搭建，具备较强的实用价值。
