福特F350皮卡前保险杠扫描逆向数模

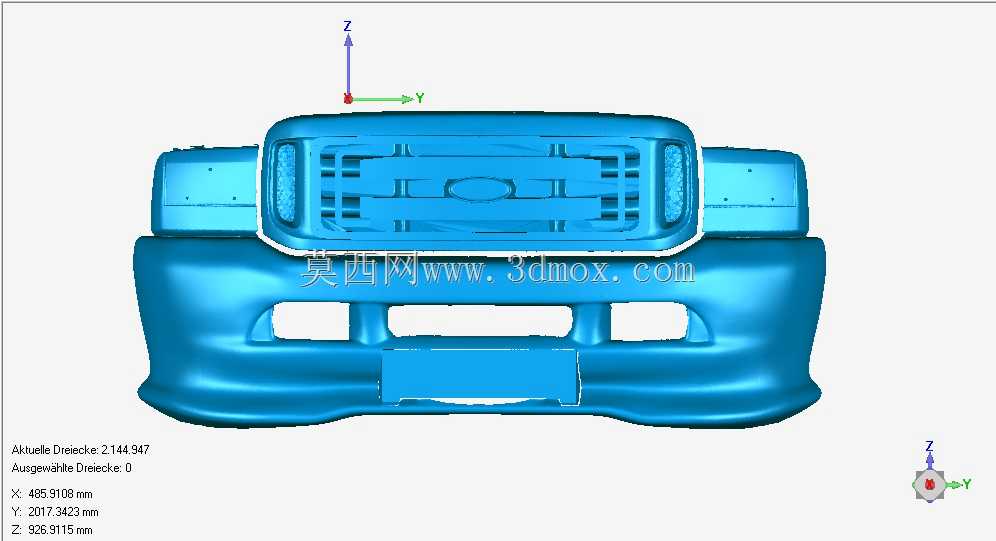

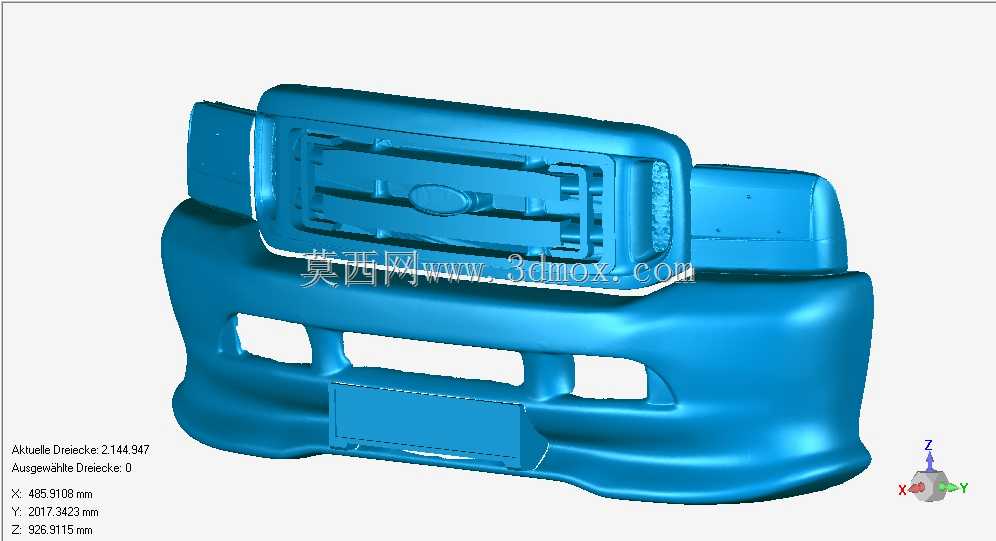

　　该三维数模来源于实车前端外覆盖件的三维扫描点云重构，完整保留了福特F350皮卡前保险杠总成的外部曲面、安装凹槽与格栅预留边界，可直接用于整车外饰匹配、改装件开发、碰撞仿真前处理以及维修替换件的逆向设计工作。

　　从实际装车场景来看，这类前端覆盖件需要同时承担低速碰撞缓冲、气流引导、外观造型统一以及前部灯具、牌照板、中冷器进气口的安装承载功能。数模中保险杠下部预留的三个矩形开口，分别对应雾灯安装位、中部进气通风区与拖车钩检修区域，上部内凹的多层卡扣槽则用于固定中网格栅与前脸装饰面板，两侧延伸的翼面结构与翼子板前端形成搭接，控制整车前部的外观分缝间隙。

　　在结构设计层面，扫描模型如实还原了原车保险杠的曲面弧度与翻边走向：主体外表面采用大曲率顺滑过渡，下部唇边做了内收加厚处理，用于提升高速行驶时的车头下压力并阻挡轮胎带起的碎石；背部的网格状加强筋布局虽然在外观扫描面中未完全呈现，但外表面对应的凹陷位置清晰标注了筋位走向，设计人员可据此反向推导壁厚分布与熔接痕位置，避免后续注塑成型时出现表面缩痕。

　　安装边界方面，数模两侧向后延伸的安装支耳带有明确的螺栓过孔定位面，可直接与车架前端的防撞梁安装座对齐；中部牌照安装区的凸台平面预留了标准车牌固定孔位，其高度与宽度符合商用车前部号牌安装的法规要求。上部格栅安装槽的深度与卡扣间距经过扫描精度还原，改装设计时无需反复测量实车即可直接匹配中网饰条、前置摄像头以及雷达探头的开孔位置。

　　在逆向工程流程中，这类扫描数模的核心价值在于跳过了手工测量曲面的繁琐步骤：工程师可直接在多边形模型基础上抽取轮廓线、重构A级曲面，或是将其作为包络体进行改装件的干涉检查。例如设计越野竞技杠时，可将该模型作为原车基准，核对新杠体与翼子板、前大灯、机舱盖前缘的最小间隙，避免装车后出现外观干涉或转弯时轮胎蹭杠的问题；设计绞盘安装支架时，也可参照保险杠内侧的空间边界，确认绞盘、导绳器与牌照架的布置位置。

　　针对维修与配件开发场景，该扫描模型能够准确还原保险杠各部位的弧度与厚度变化，尤其是边角处的异形曲面与安装卡扣的位置公差，可直接用于制作玻璃钢或碳纤维改装件的模具，大幅降低传统拓模、刮腻子的人工成本与周期。
