飞行员集成通讯头盔三维扫描逆向模型

　　该逆向模型完整还原了飞行头盔的外部包覆曲面、面罩视窗区域与外置通话拾音臂结构，可作为座舱人机工程校核、头盔附件改装、头瞄设备适配的基础数模使用。在实际工程场景中，这类头盔并非单纯的防护壳体，而是集头部防护、目视观察、语音通讯、供氧接口与显示设备挂载于一体的综合穿戴平台，模型保留的安装凸台、侧边调节槽、底部束带挂点与麦克风悬臂走向，能够直接用于周边附件的干涉检查与结构匹配。

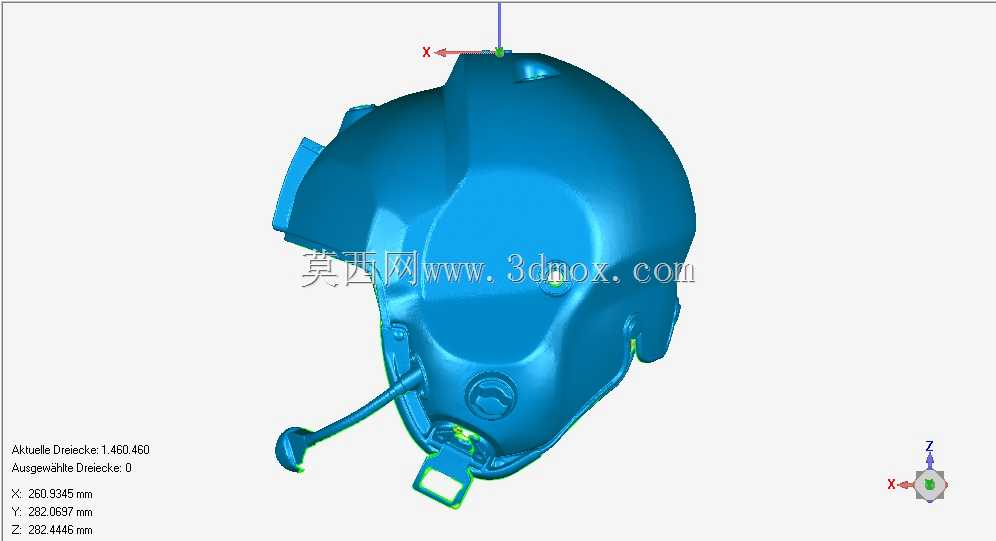

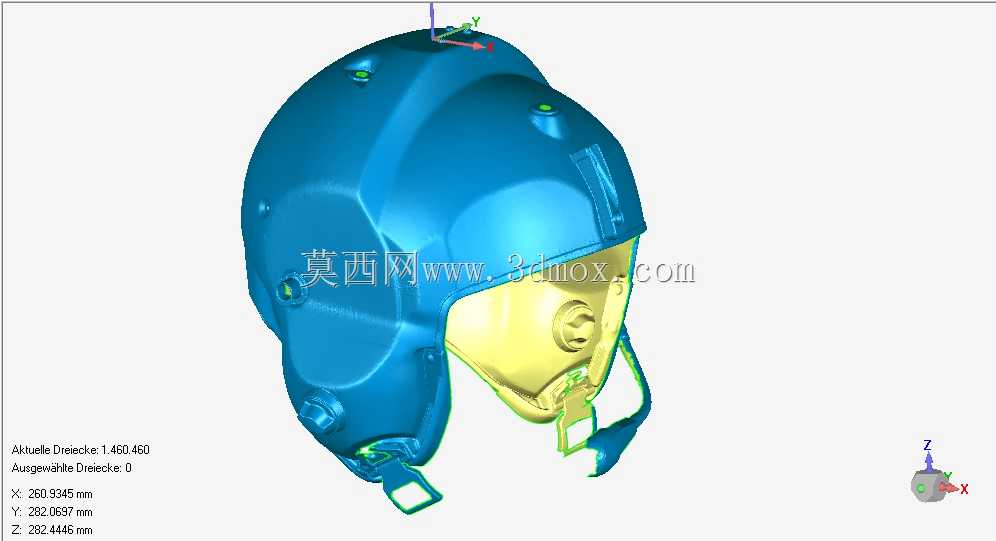

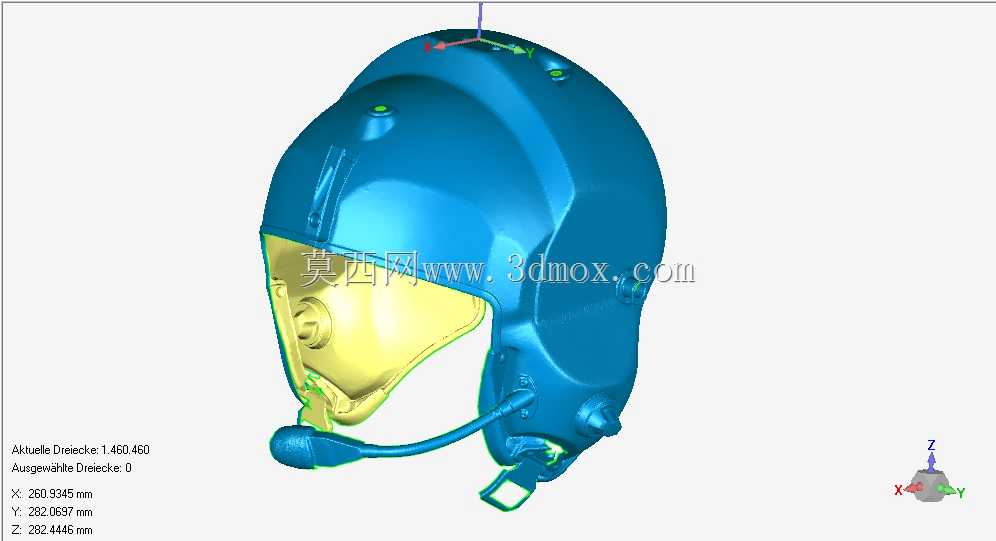

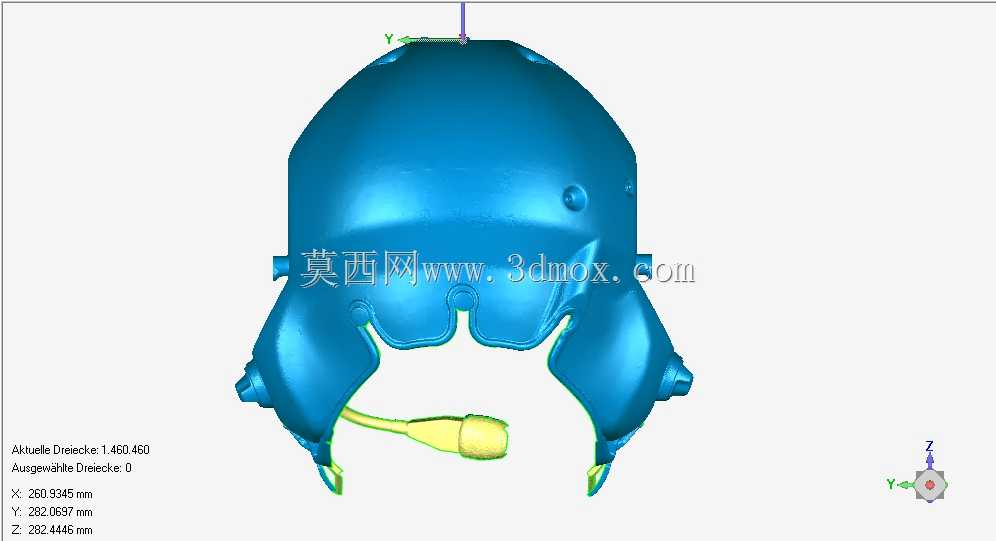

　　从外形边界看，数模给出的扫描包络尺寸约为X向260.945mm、Y向282.067mm，整体呈非对称流线形态：壳体顶部与后侧形成连续包覆曲面，用于容纳头部并预留缓冲层空间；前侧面罩区域下沉形成独立视窗边界，曲面过渡直接决定面罩开合轨迹与密封贴合效果；左侧延伸出的细长通讯臂末端集成拾音模块，臂体根部靠近下颌侧设置有旋转或走线空间，设计时必须保证臂体在佩戴、转头和面罩启闭过程中不与供氧面罩、座舱肩部约束带发生干涉。

　　壳体表面分布的多处小型凸台与凹位并非装饰特征，而是功能接口的安装边界。顶部与侧后方的凸起可用于通讯线缆、头瞄传感器或夜视设备的固定；侧下方的卡扣与挂耳对应束带系统、护盖或调节机构；底部开口轮廓则需要与头围调节圈、密封边和颈部活动范围协同。逆向建模时，这些局部特征不能只按光顺曲面处理，必须保留真实的安装平面、孔位方向和壁厚变化趋势，否则后续结构件装配会出现贴合间隙或锁紧失效。

　　设计思路上，该头盔模型体现出明显的人机约束优先原则。主壳体需要在有限头围包络内同时满足抗冲击覆盖面积、气动减阻和设备挂载需求，因此曲面并非单一旋转体，而是随额部、颞部、枕部形态分段变化。面罩区域的黄色可视面与蓝色壳体形成明确分区，前者关注视野范围与光学件安装，后者关注壳体刚度与附件布置。通讯臂从壳体侧前方向口部延伸，其长度和弯曲弧度经过佩戴姿态校核，既保证麦克风靠近嘴部，又避免在头部快速转动时剐蹭胸装设备或座舱扶手。

　　在结构设计应用中，该数模可用于多种工程验证。其一，可导入座舱人因分析环境，检查头盔与座舱盖、头靠、弹射通道之间的剩余间隙；其二，可作为面罩铰链、通讯模块、护目镜或显示单元的设计参照，确定新增零件的贴合曲面与固定点；其三，可用于3D打印试制外壳、工装夹具或维修训练件，缩短实物测绘周期；其四，对于需要加装传感器的改装场景，模型表面的凸台位置和曲面法向能够直接指导支架设计，避免在高曲率区域强行布置平面安装座。

　　建模处理时还需注意扫描模型常见的工程问题。原始点云生成的曲面可能存在局部噪声、薄边或碎面，结构工程师在复用前应先检查壳体连续性、开口边界和特征对称性，对安装基准面进行重建，并在不改变外部包络的前提下补充合理壁厚、筋位和装配孔。通讯臂属于细长悬伸结构，若用于功能件设计，还需评估根部强度、走线空间和反复转动后的疲劳位置。头盔底部的束带挂点虽小，却是冲击载荷传递路径的一部分，接口形状和开口方向必须与织带、调节扣保持一致。

　　总体而言，该模型的价值不在于展示一个静态头盔外观，而在于提供了可测量、可剖切、可装配的真实穿戴装备边界。围绕它开展结构设计时，工程师能够把视野、通讯、防护、挂载和座舱兼容性放在同一数模中协同判断，减少仅凭二维照片或经验估算带来的装配偏差。
