冲击式水轮机转轮结构三维设计

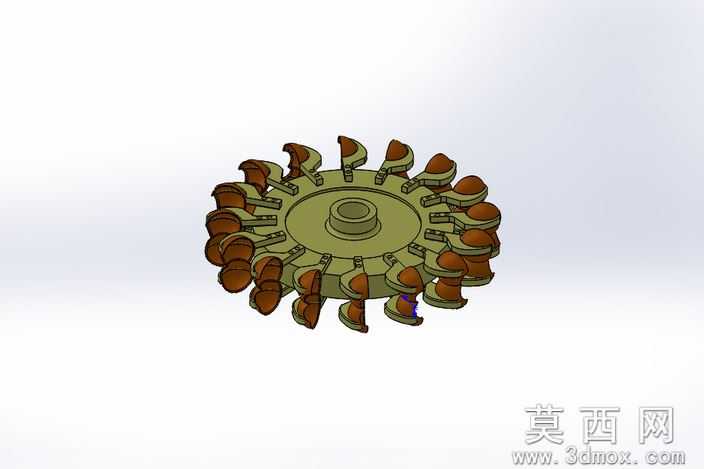

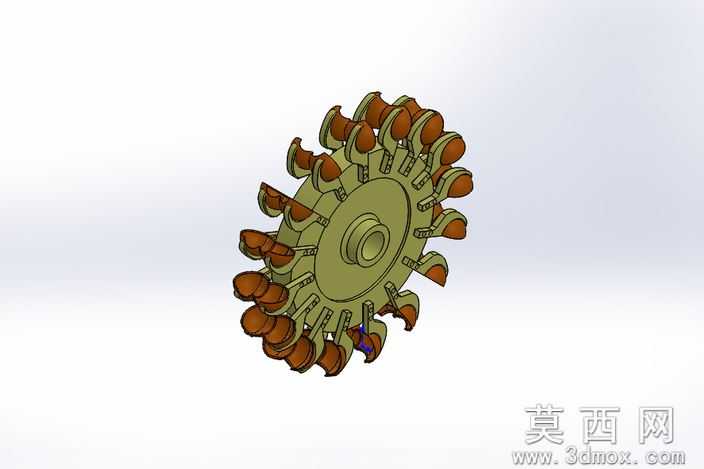

本作品为冲击式水轮机核心转轮部件的三维参数化设计成果，建模过程中先完成整体结构的基准搭建，以中心轮毂轴线为核心基准，依次构建轮毂基体、轮辐支撑、周向均匀排布的水斗结构，所有特征均采用全参数化驱动，便于后续根据水力参数调整水斗数量、安装角度、轮盘直径等核心尺寸。建模阶段重点还原了水斗的曲面流线形态，通过多段样条曲线拟合水斗的进水弧面、分水刃、出水侧曲面，保证曲面曲率连续无突变，还原实际水斗承接高速水流冲击的受力面形态，同时对水斗与轮辐的连接部位做了圆角过渡处理，还原实际铸件的工艺结构，避免应力集中的结构缺陷。轮毂部分设计了同轴的安装定位凸台与中心通孔，匹配实际水轮机转轴的装配需求，轮辐采用等厚放射状结构，在保证整体结构强度的同时控制转轮整体重量，降低转动惯量。材质渲染阶段，轮盘主体采用哑光军绿色金属漆材质模拟实际转轮的防锈涂层效果，水斗工作面采用略带反光的棕褐色金属材质，模拟长期受水流冲刷的金属表面质感，背景采用浅灰渐变的素色环境，突出转轮本身的结构细节，渲染时开启环境光遮蔽效果，清晰展现水斗之间、水斗与轮辐之间的装配间隙与结构层次。设计过程中重点考量了周向水斗的排布均匀性，通过圆周阵列命令保证所有水斗的安装角度、间距完全一致，避免转动过程中出现动平衡问题，同时对水斗的根部连接结构做了加厚处理，匹配实际运行中承受高频水流冲击的强度需求，整体模型结构完整，装配关系清晰，可用于水力机械原理演示、结构受力仿真分析、产品方案展示等场景，所有特征建模逻辑清晰，无冗余碎面，可直接导入仿真软件做后续的流场分析、结构强度校核工作。
