曲柄齿轮联动传动机构三维设计

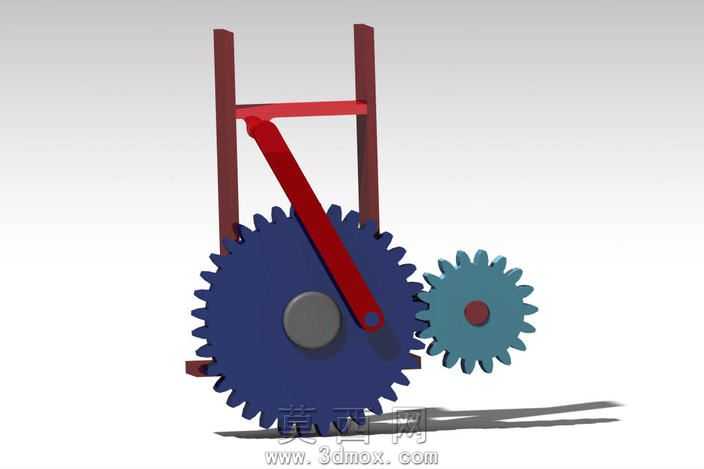

本作品为曲柄齿轮联动传动机构的三维建模成果，建模过程中首先完成整体运动逻辑的梳理，明确曲柄摇杆与齿轮组的动力传递路径，先搭建机架的基准框架，采用对称式双立柱搭配顶部横梁的支撑结构，保证整体机构运行时的结构稳定性。建模阶段对大尺寸主动齿轮进行参数化绘制，按照标准渐开线齿形完成齿廓的精确绘制，保证齿形的啮合精度，齿轮中心设置圆形轴孔用于安装曲柄转轴，从动小齿轮与主动齿轮保持标准中心距，确保轮齿啮合间隙处于合理范围，避免传动过程中出现卡滞或窜动问题。曲柄构件采用长条形杆状结构，一端与主动齿轮的偏心轴位铰接，另一端与机架上部的滑动结构配合，将齿轮的旋转运动转化为摇杆的往复摆动。材质设置上，机架部分采用暗红色哑光金属材质模拟型钢焊接机架的质感，曲柄构件采用亮红色金属漆材质突出运动构件的视觉辨识度，大小齿轮分别采用深蓝色与青蓝色的工程塑料质感材质，既区分不同功能的传动零件，也还原了轻量化传动构件的常用材质表现。渲染阶段采用柔和的顶光搭配侧方补光，清晰呈现轮齿啮合的细节、曲柄与齿轮的铰接结构，同时添加柔和的地面阴影增强模型的空间立体感，整体建模严格遵循机械传动的设计规范，所有运动副的配合间隙都经过合理设置，可直观演示曲柄带动齿轮组实现定比传动的完整运动过程，清晰展现旋转运动与往复运动转换的机械原理，可作为机械原理教学演示、传动机构方案验证的数字化参考模型。
