佩伦杰夫磁电机内部总成结构设计

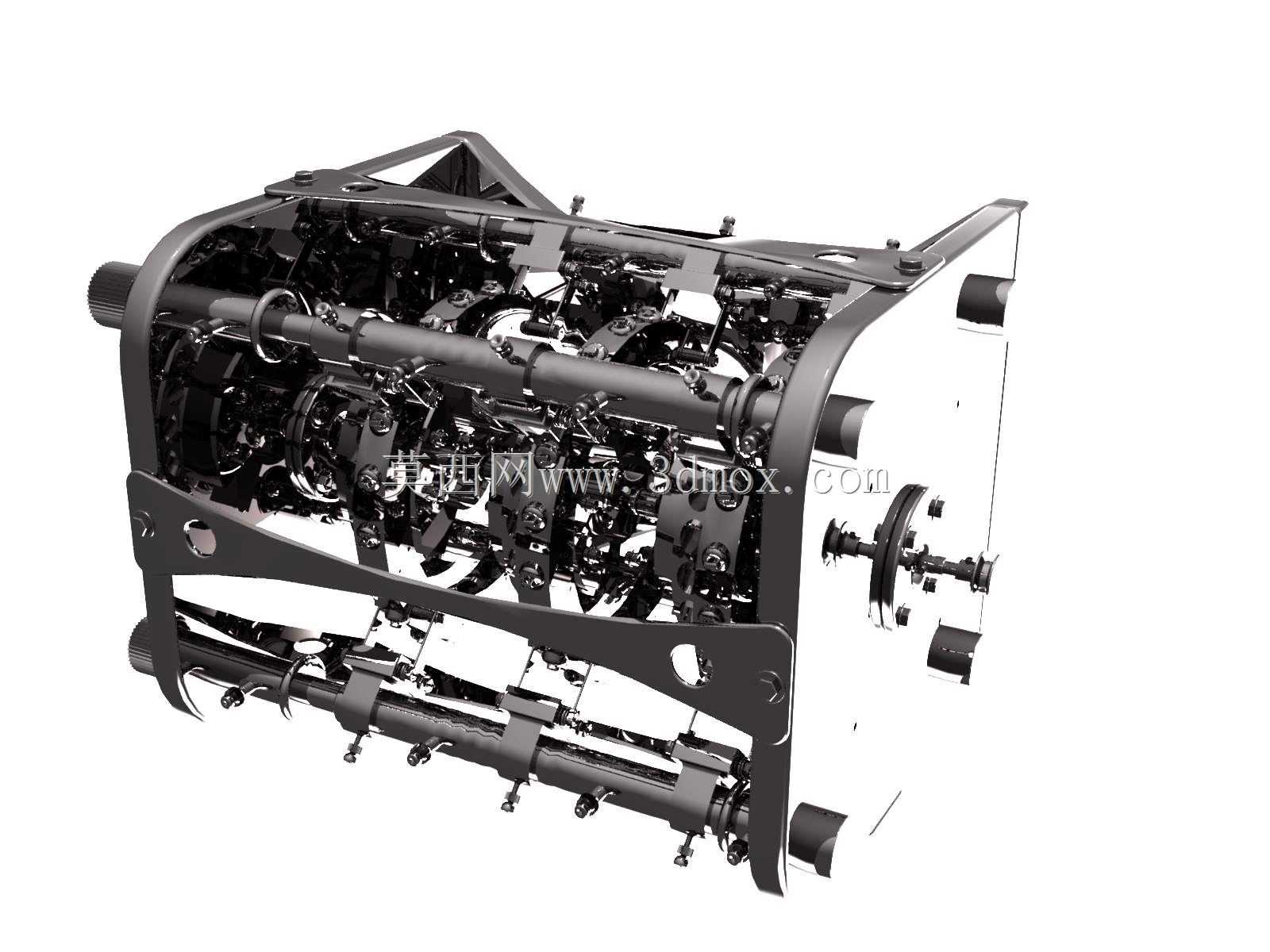

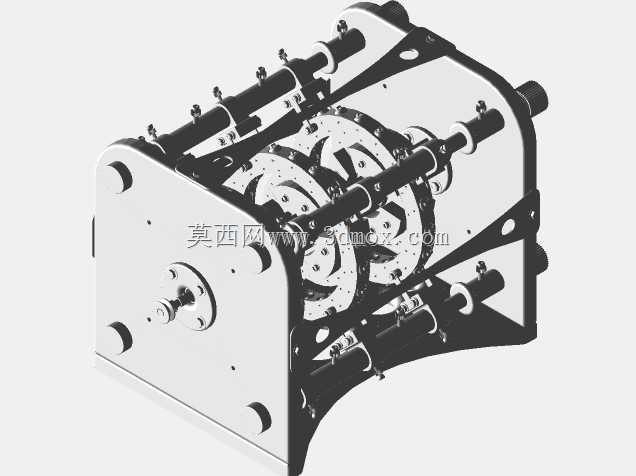

　　这套磁电机总成的三维结构，完整还原了佩伦杰夫构型磁电机的内部传动与电磁触发逻辑，在老式航空活塞发动机、早期固定式工业动力机组以及复刻经典动力装备的场景中，这类磁电机是完全脱离外接电源也能稳定输出高压点火电能的核心部件。和普通蓄电池点火系统不同，它不需要依赖整车或机组的低压供电回路，自身通过永磁转子旋转切割绕组完成升压，在无外接供电的野外作业动力、应急备用机组上可靠性优势非常突出。

　　从结构布局来看，总成采用双侧框架式支承结构，两根平行布置的传动轴通过正时齿轮与动力输入轴联动，轴系上依次布置永磁转子、断火凸轮、触点组件、配电端子以及离心提前调节机构。外壳的支承板上预留了六个对称分布的安装凸台，凸台内加工通孔，安装时可直接穿过螺栓固定在发动机附件机匣的对应安装面上，安装面的平面度要求控制在0.05mm以内，避免长期运行中框架受迫变形导致轴系卡滞。输入轴端伸出壳体的长度和轴径匹配发动机正时齿轮的啮合位，装配时需要保证齿轮啮合侧隙在0.1至0.25mm之间，既不能过紧造成运转阻力过大，也不能过松导致点火正时出现跳变。

　　设计这套结构时，首先要平衡的是电磁输出效率和机械传动可靠性。绕组骨架采用绝缘耐热材质嵌装在框架内侧，和旋转永磁体之间保留均匀的0.3mm气隙，气隙过大会大幅降低磁通量利用率，造成高转速下点火能量不足，气隙过小则会因为轴系的微小跳动出现扫膛，磨损绕组绝缘层。断火触点的布置位置经过反复校准，凸轮的凸起升程直接决定触点断开时刻，也就是点火触发的初始角；轴系末端集成的离心提前机构，会随着转速升高带动配重块张开，自动偏转凸轮的相对角度，让点火提前角随转速线性提升，匹配发动机不同工况下的燃烧需求。

　　在实际检修和装配场景中，这套三维结构可以直接用于指导部件的装配顺序校验：先将下支承板固定在工装台上，依次压入各传动轴的支承轴承，再装配齿轮、转子和凸轮组件，扣合上支承板后对角拧紧连接螺栓，最后调整触点间隙至规定范围。壳体侧面伸出的多个高压输出接头对应多缸发动机的各缸点火顺序，接头的排布角度和配电子的旋转方向严格对应，装配时一旦错位就会出现点火顺序错乱，发动机无法正常启动。

　　从安装边界来看，整个总成的外轮廓没有突出的不规则结构，所有外接管路和接线端子都布置在壳体的同一侧，方便在发动机紧凑的附件舱内完成布线。轴系的轴向窜动量设计控制在0.1mm以内，通过轴承端盖的调整垫片可以精准校准，避免高速运转时转子出现轴向窜动影响气隙均匀度。框架上开设的多个减重孔在保证结构刚性的前提下降低了整体自重，同时也能让内部的触点和绕组获得更好的通风散热条件，长时间连续运行时壳体内的温度不会过度累积，延缓绝缘材料和触点的老化速度。

　　针对不同燃料的发动机，这套结构的触点凸轮型线还可以做适配调整，通过改变凸起的升程变化速率，调整点火提前角的变化曲线，匹配汽油、煤油等不同燃料的火焰传播速度。在做逆向设计或者备件复刻时，三维模型里的每一处配合尺寸都可以直接提取用于加工校验，尤其是齿轮的模数、齿形参数，轴承的配合公差，以及绕组的安装位尺寸，都不需要再反复拆解实物测量，大幅缩短备件开发的周期。
