电机转子冲片叠压结构精密三维造型

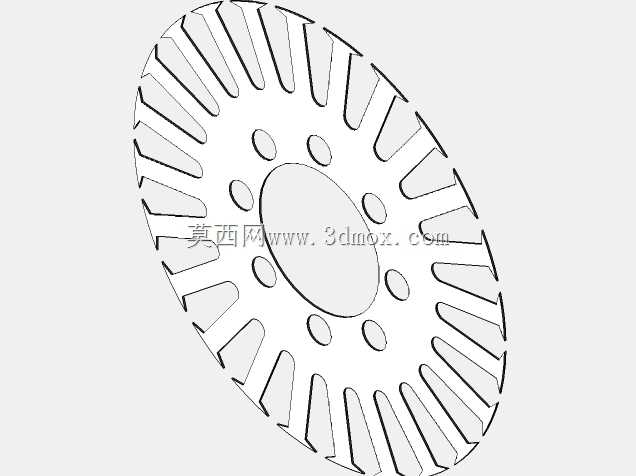

　　在中小型电机的电磁方案落地阶段，转子冲片的结构往往决定了铁耗、转矩波动以及批量冲制的经济性。这个模型呈现的是一种典型内转子电机用叠片结构，外圆与定子内圆形成均匀气隙，内孔用于与转轴过盈或键连接，整体轮廓按薄钢板叠压成铁芯的工艺需求进行排布。从实际使用看，这类零件主要服务于永磁同步电机、异步电机或小型伺服执行机构，常见于风机泵类驱动、自动化输送辊筒、家电动力单元以及低压工业传动场景。转子在高速旋转时既要承受离心力，又要保证磁路连续，因此槽形、轭部宽度和通风孔位置不能只按电磁计算结果生搬硬套，还要兼顾冲模寿命、叠片铆压一致性和动平衡余量。该叠片外圈布置了密集的槽齿结构，用于形成转子导条或磁钢安装边界；齿与齿之间的分隔均匀，

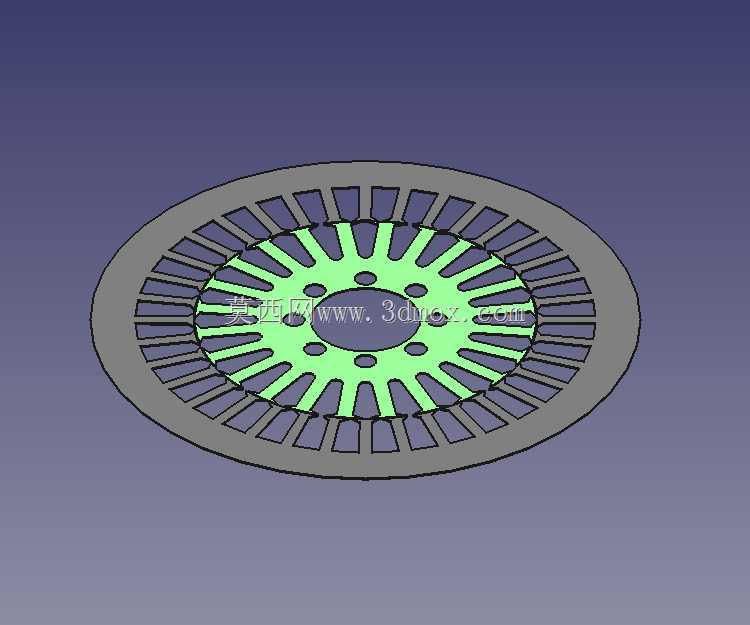

　　有利于降低谐波磁导，减小附加转矩。靠近内孔的区域分布若干圆孔，这些孔在工程上可承担多种作用：一是作为轴向通风道，帮助铁芯内部热量向两端扩散；二是作为叠片定位或铆点，使数百片硅钢片在叠装后保持周向相对位置；三是在必要时作为去重窗口，方便转子校动平衡时调整质量分布。内孔直径与转轴的配合需要根据传递扭矩计算，若采用热套工艺，孔壁表面粗糙度和圆柱度需严格控制；若附加键槽，则要评估键槽对局部磁路和应力集中的影响。设计这类冲片时，通常先依据电磁性能确定气隙直径、槽数和槽面积，再校核齿根与轭部的磁密，避免局部饱和造成功率因数下降。模型中的槽形采用近似平行齿或梯形齿思路，齿顶宽度在保证冲片强度的前提下尽量均匀，使磁通进入气隙时过渡平顺。外圆与槽底之间保留足够的轭部厚度，用于承担转子背部磁通通路，同时提供旋转刚性。若轭部过薄，高速运行时容易出现椭圆变形，导致气隙不均；过厚则会增加铁重和惯性，削弱动态响应。槽口尺寸的取舍同样关键。槽口过小，嵌线或铸铝充型难度上升；槽口过大，气隙磁场谐波增加，容易引发振动和电磁噪声。三维造型中将每一片薄板按相同轮廓堆叠，能够直观检查叠压后铁芯的有效长度、槽口直线度以及孔位对齐情况。对于需要扭斜的转子，还可以在装配层级上按角度逐片偏移，模拟斜槽效果，从而分析斜槽对齿槽转矩的削弱作用。从制造边界看，冲片外形受冲压设备吨位、级进模工位排布和材料利用率约束。模型中外圆、内孔和槽形均为回转对称特征，适合采用高速冲床连续冲制。

　　排样时通常以条料宽度和步距控制材料损耗，而搭边值要保证冲裁过程中材料不被拉裂。叠装后，铁芯外圆需要保证同轴度，内孔作为加工基准时，应在叠压夹具中一次定位完成，避免二次装夹带来的形位误差。在电机总成中，转子叠片不是孤立存在的。它与端环、转轴、轴承和定子铁芯共同构成电磁与机械耦合系统。转子外径决定气隙大小，气隙又直接影响励磁电流和运行效率；内孔长度与轴伸跨距影响临界转速；端部附加的风扇或平衡环会改变风摩耗。因此在三维环境中检查叠片时，需要把相邻零件的装配空间一并考虑，例如确认铆钉头不与端环干涉、通风孔与端盖风道对齐、磁钢或导条伸出部分有足够的固定空间。对于温升较高的工况，叠片间绝缘层不能被忽视。虽然单片模型表现为几何实体，

　　但工程上硅钢片表面需涂覆绝缘层，以阻断片间涡流。叠压压力过大可能破坏绝缘膜，压力过小则铁芯松散，导致磁导率下降和噪声增大。模型中均匀分布的孔位也为叠压时的压力传递提供了对称基础，避免局部压不实。从动力学角度，对称的槽孔布置有助于降低质量偏心。实际生产中，冲裁毛刺、材料厚度公差和叠片数量偏差都会造成不平衡量，因此结构上预留的去重孔或平衡柱位置十分必要。若转子用于高速场合，还需进行临界转速与应力计算，确认外圆齿根在最高转速下仍有安全裕度。总体而言，这个转子叠片模型把电磁方案中的关键几何要素集中体现出来：外圆形成气隙边界，内孔确立安装基准，密布槽齿构建导磁与导电通路，中心孔兼顾散热、定位与平衡。通过三维结构审查，设计人员可以在开模前发现槽形过密、轭部强度不足、孔位与转轴干涉等问题，从而减少物理试模次数，缩短电机开发周期，并提升批量生产时的尺寸一致性与运行可靠性。
