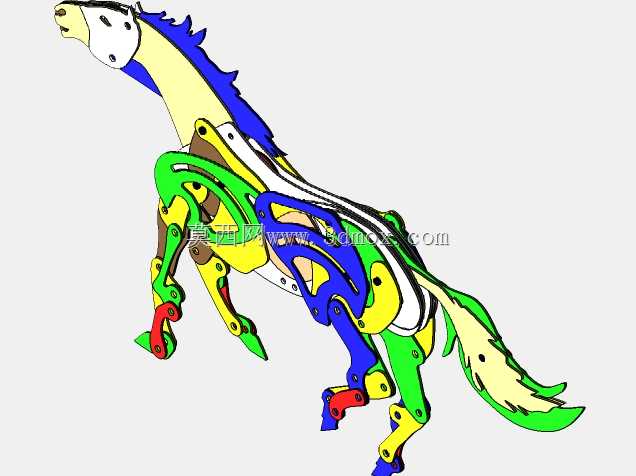

仿生奔马连杆拼接传动结构

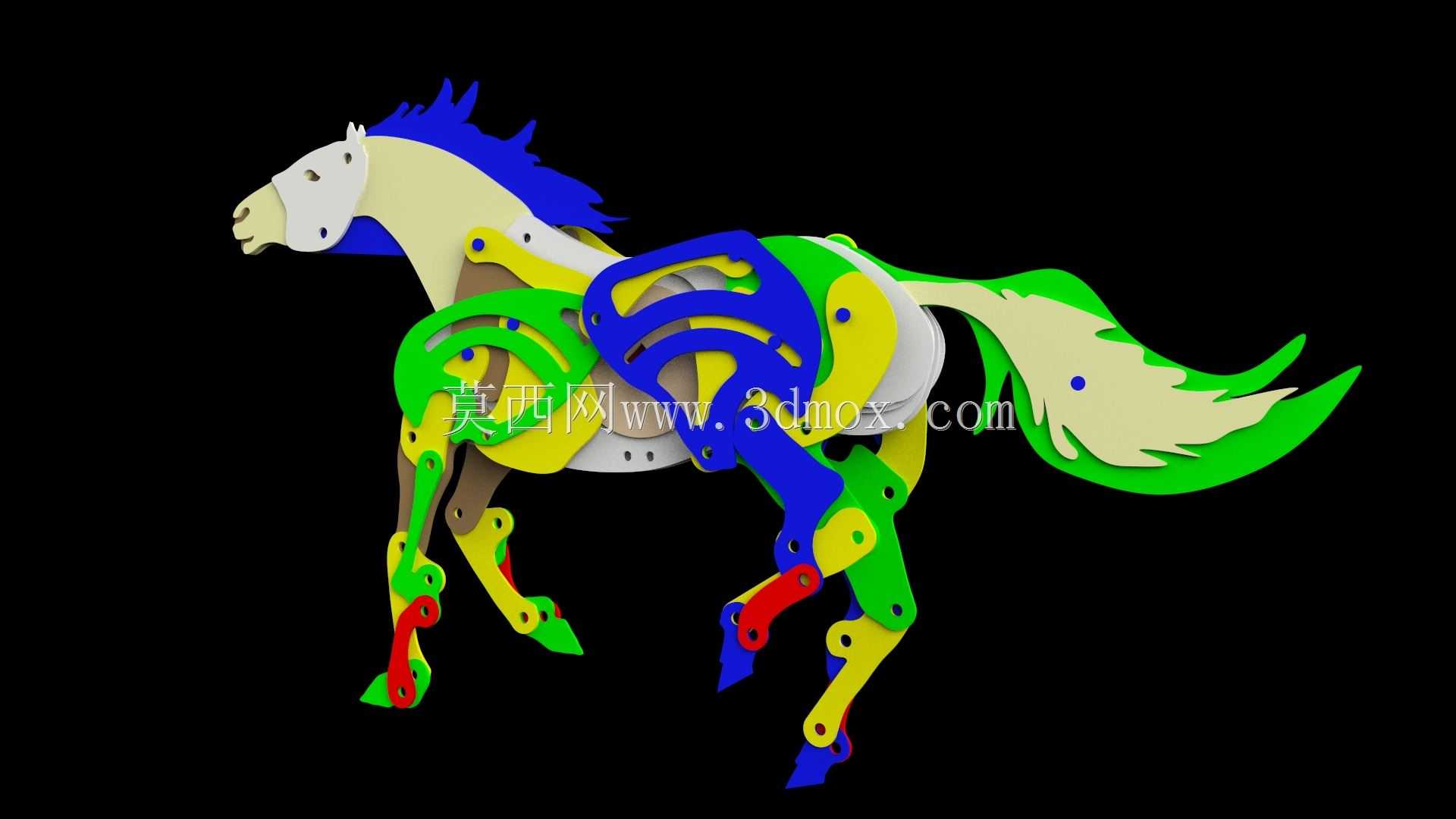

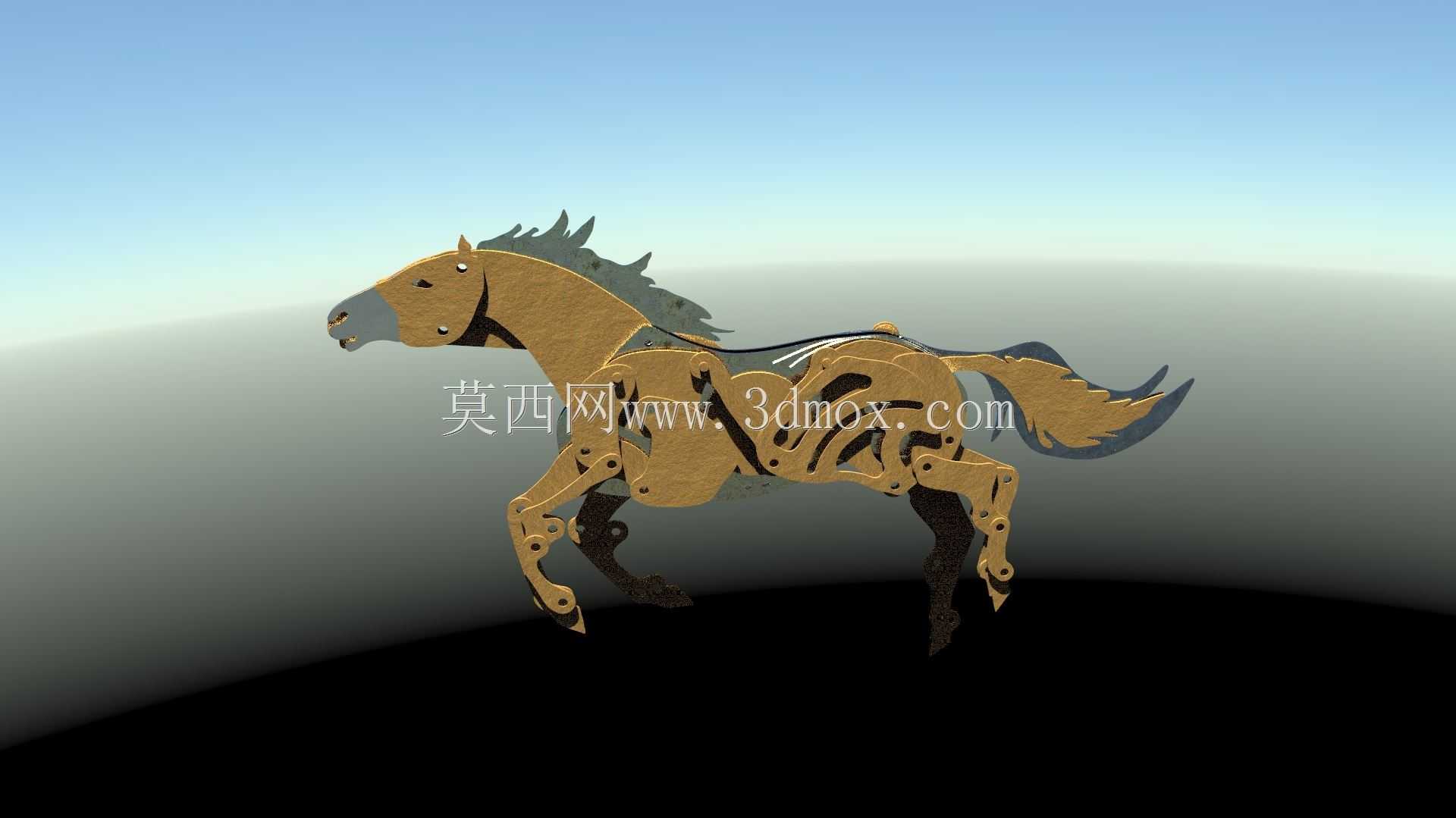

　　这套仿生奔马结构以多连杆铰接为核心，把马匹奔跑时的躯干起伏、四肢交替摆动、头颈随步态微调等动作拆解到若干层板件与销轴节点上，整体更偏向机械原理展示与工艺摆件方向，也可作为教学演示件说明平面连杆机构如何复现生物运动轨迹。从实际使用看，它不需要承担重载，主要价值在于把抽象的轨迹综合、死点规避、相位配合变成肉眼可追踪的实体运动；在创客空间、机械原理课堂、展厅互动台面上，手动或低速驱动即可让各肢按预定相位循环动作，帮助观察者理解关节耦合关系，也能为激光切割、板材拼装类项目提供结构参考。

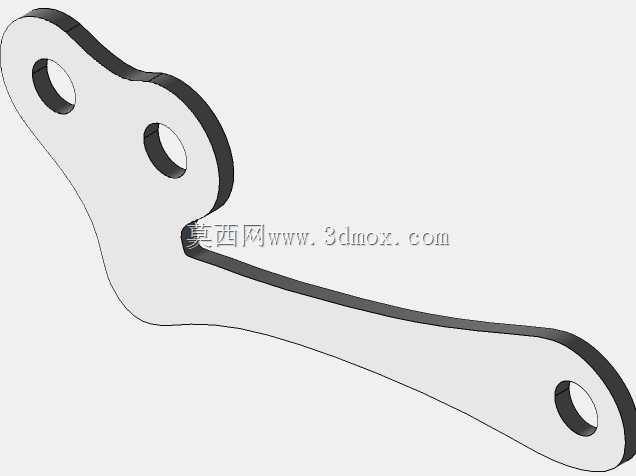

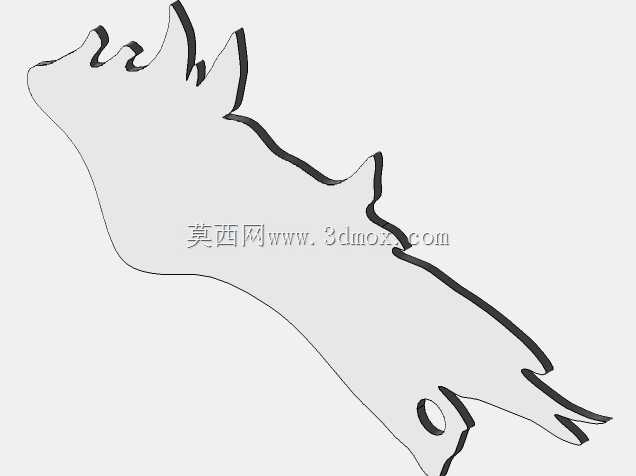

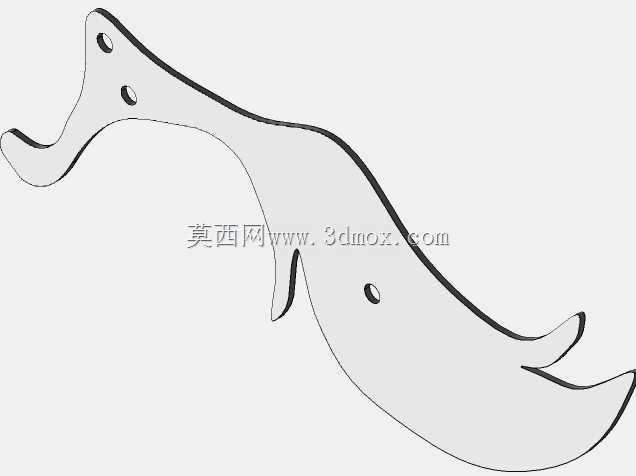

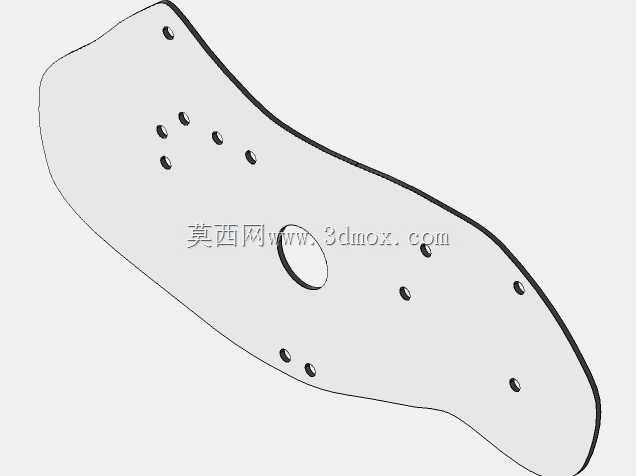

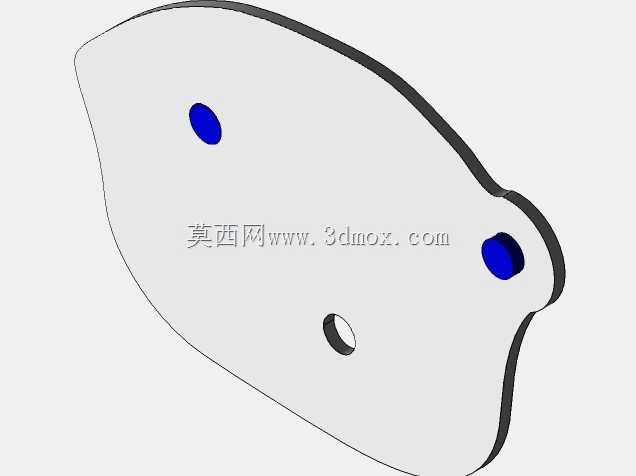

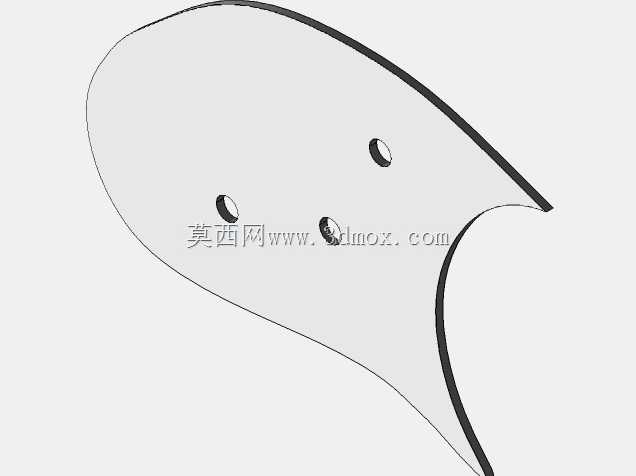

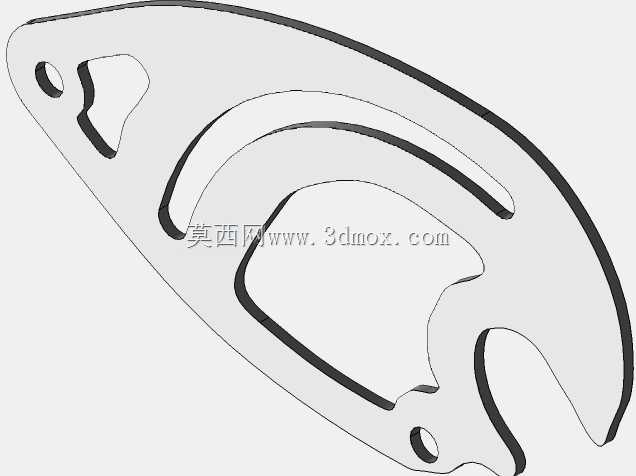

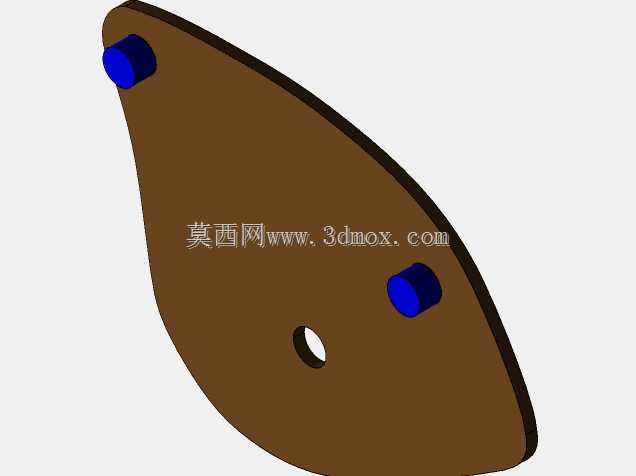

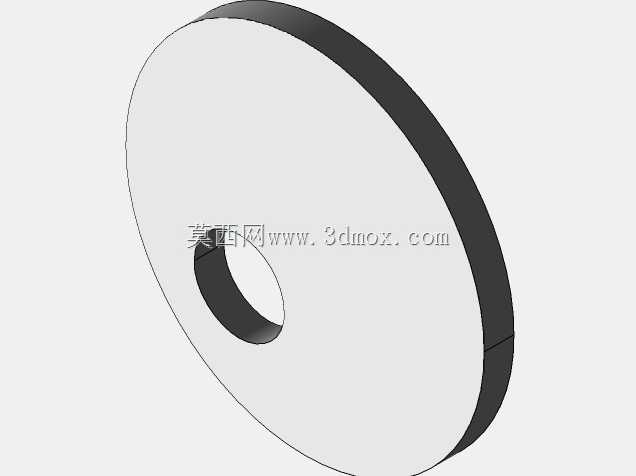

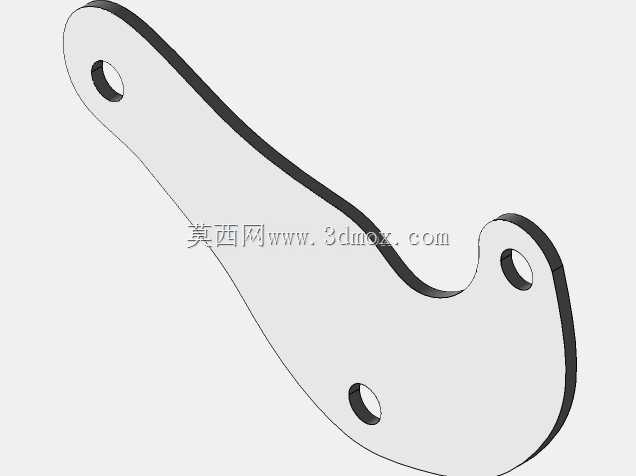

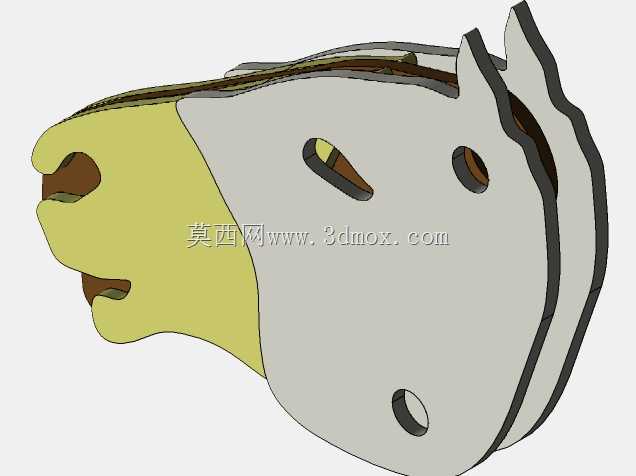

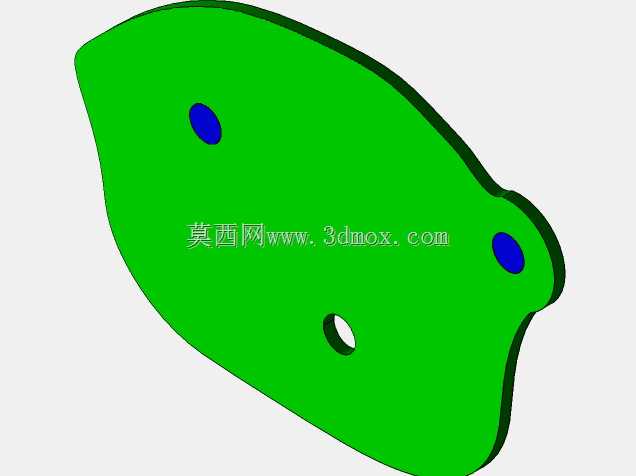

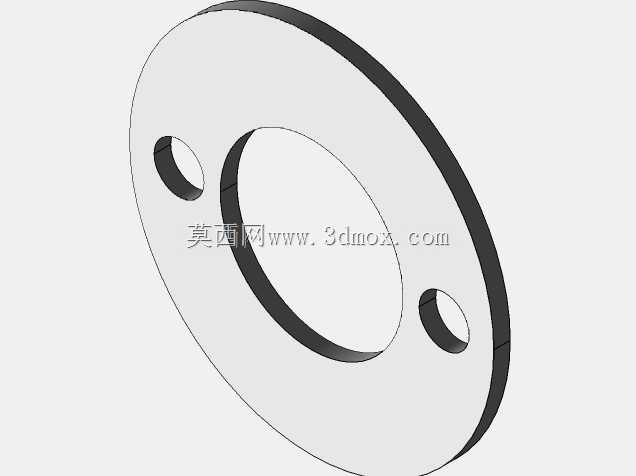

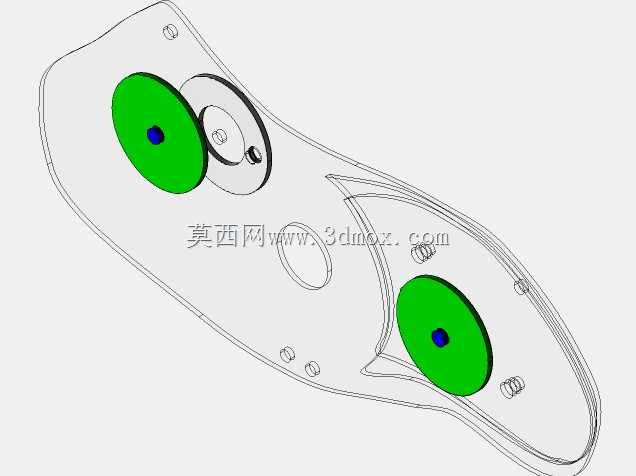

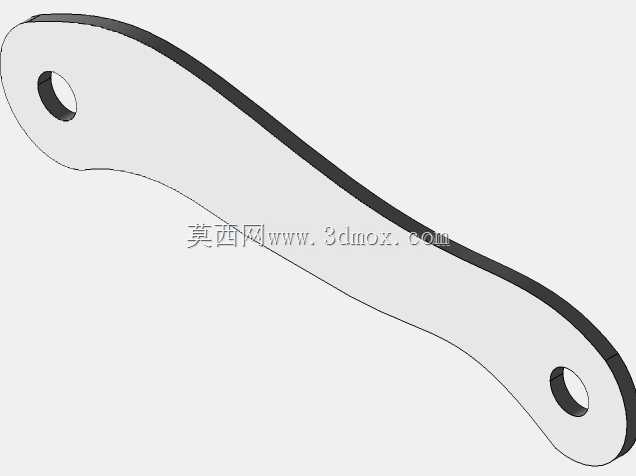

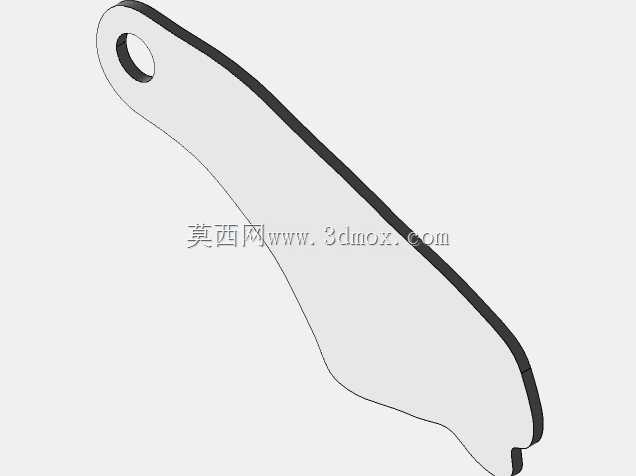

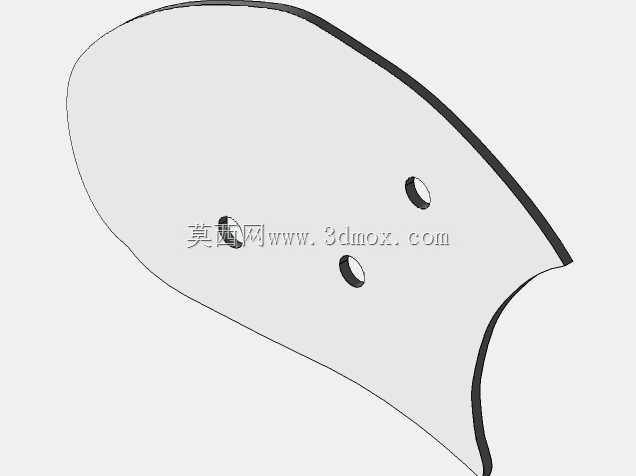

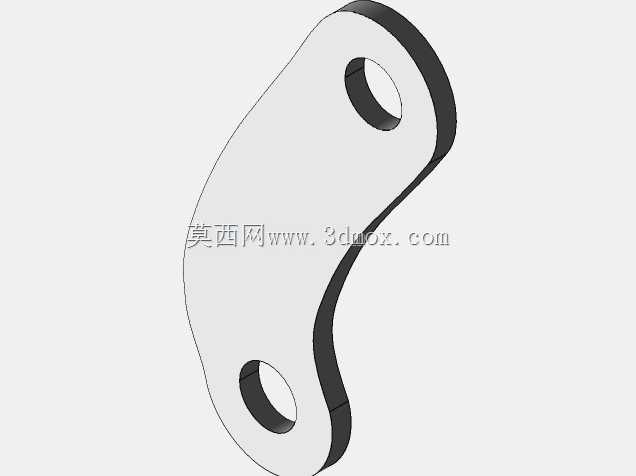

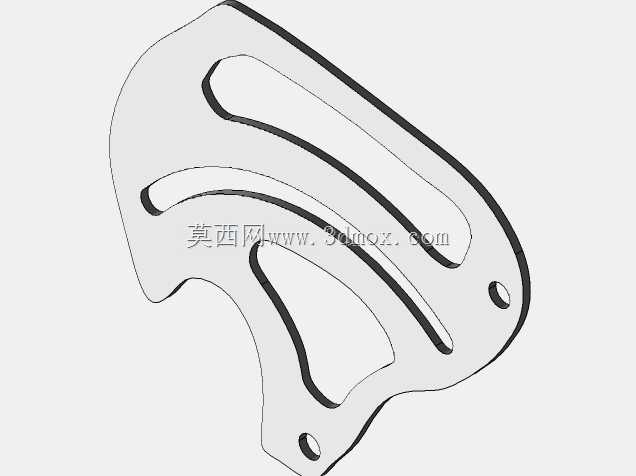

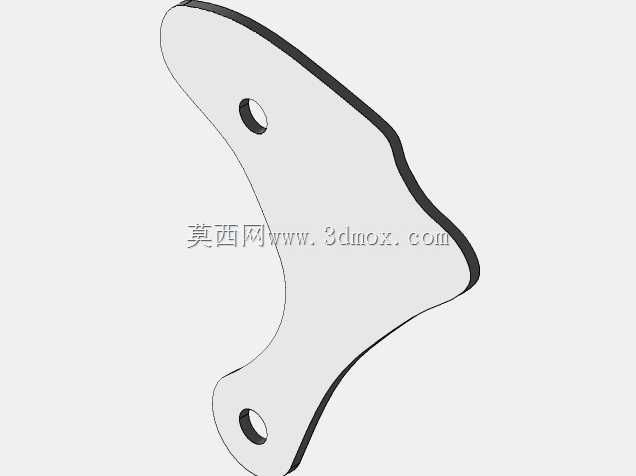

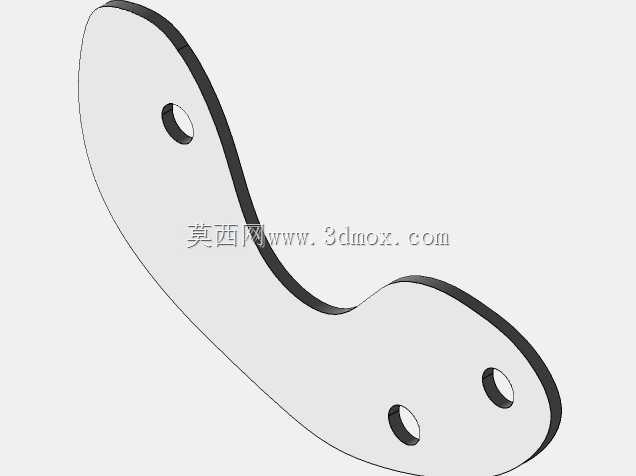

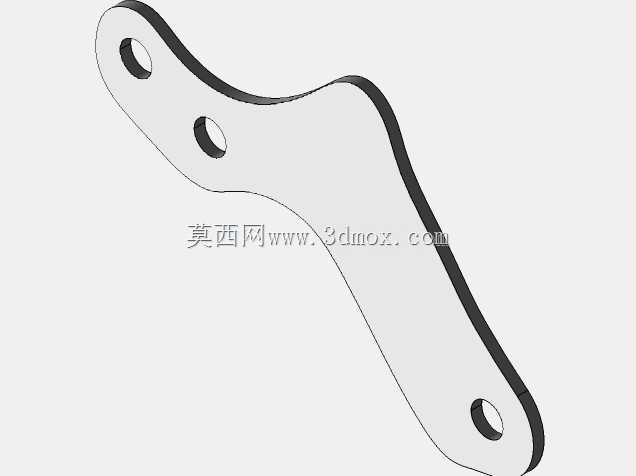

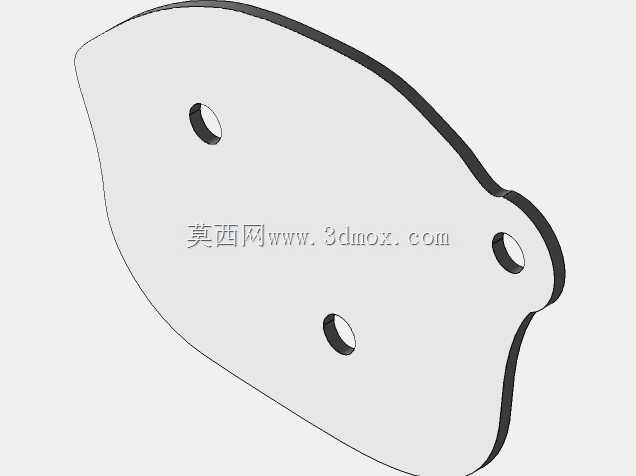

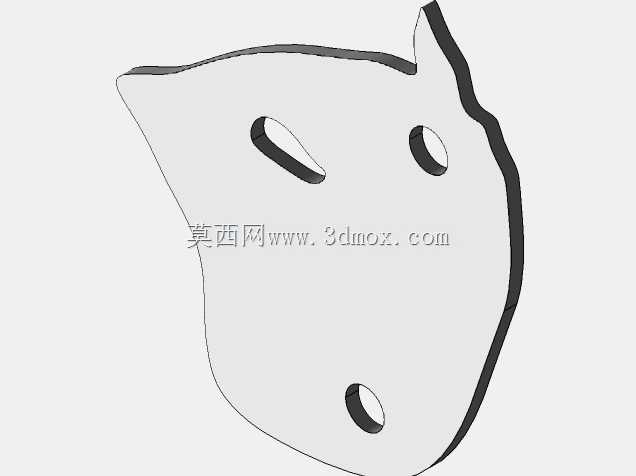

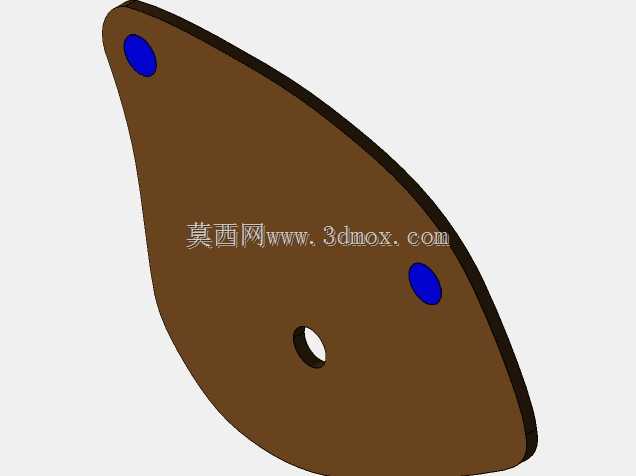

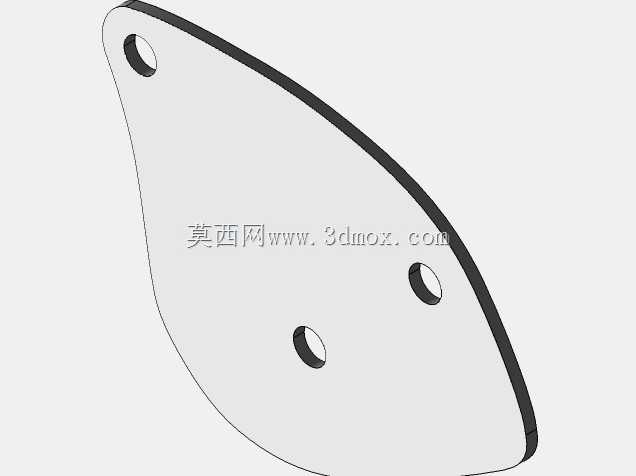

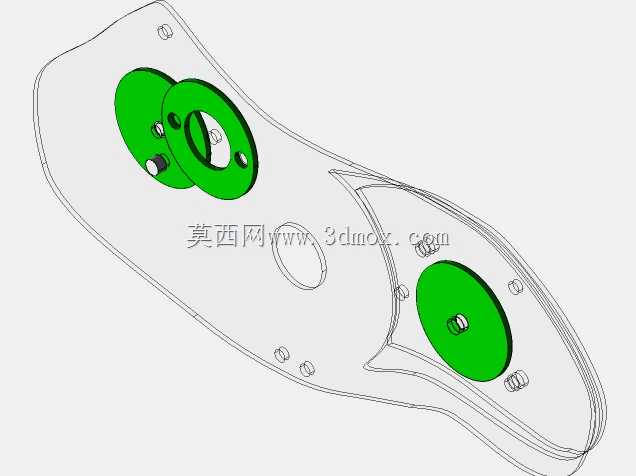

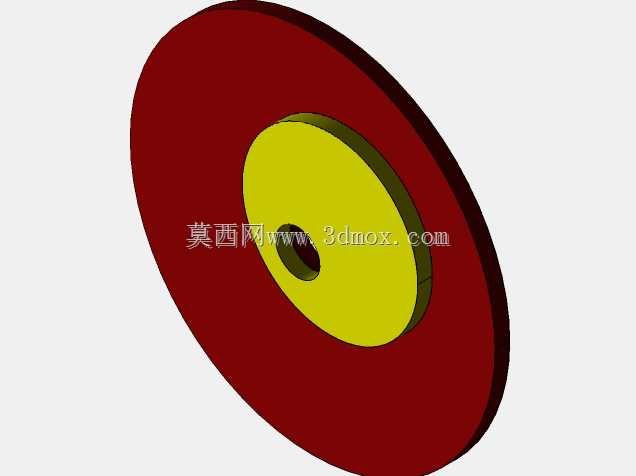

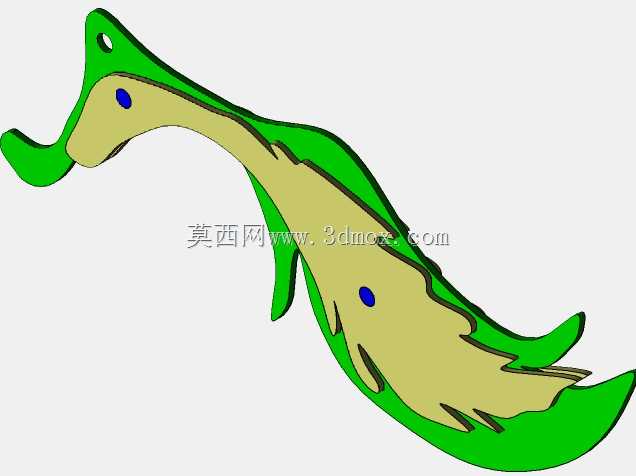

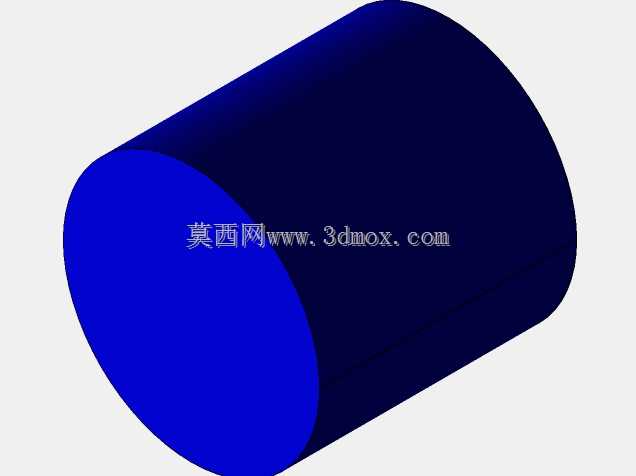

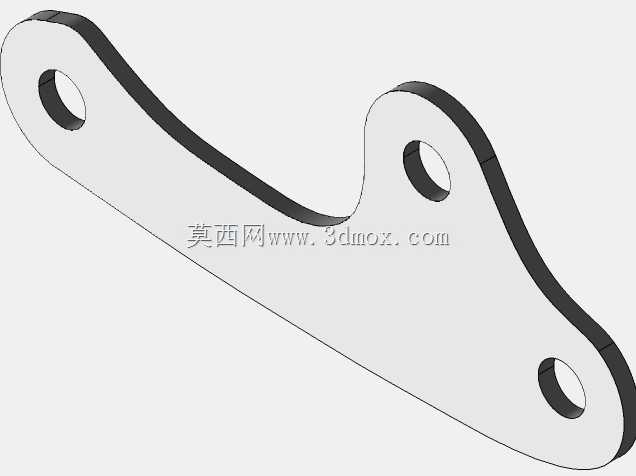

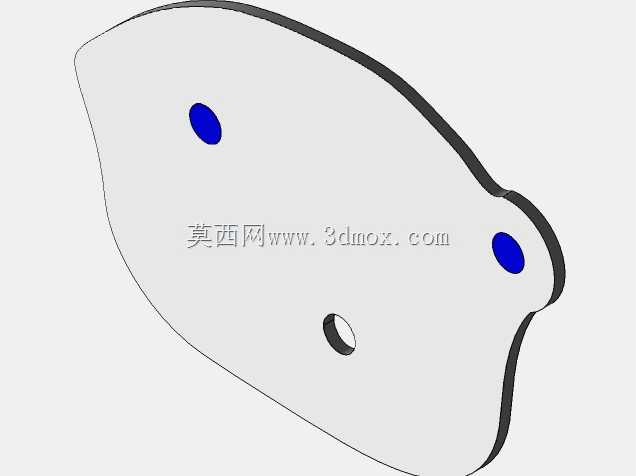

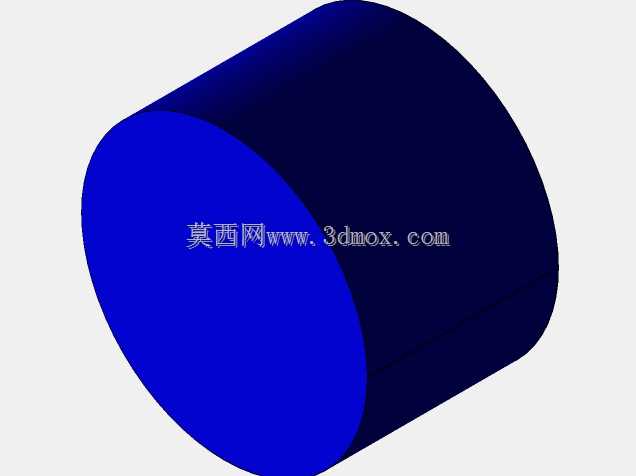

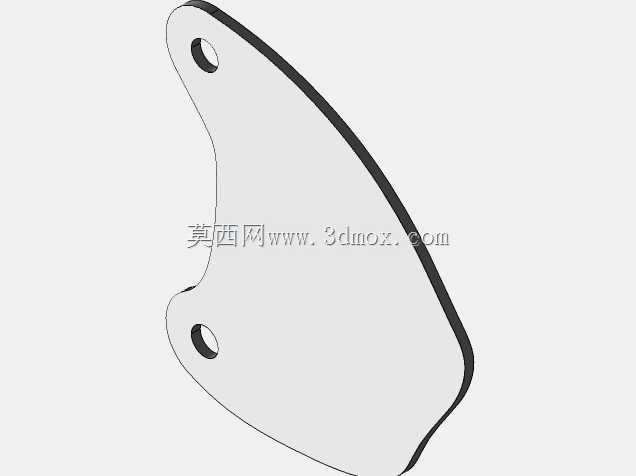

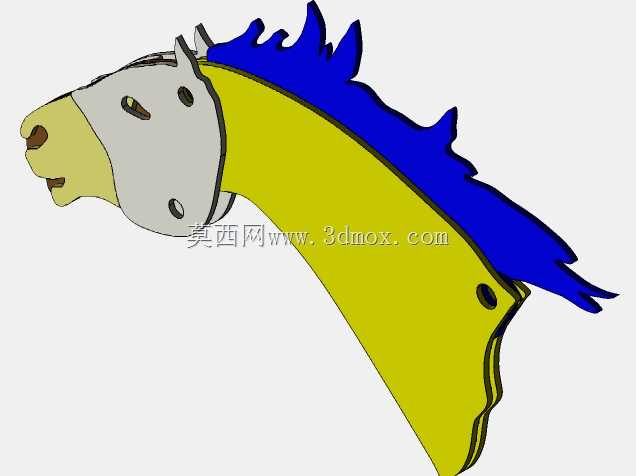

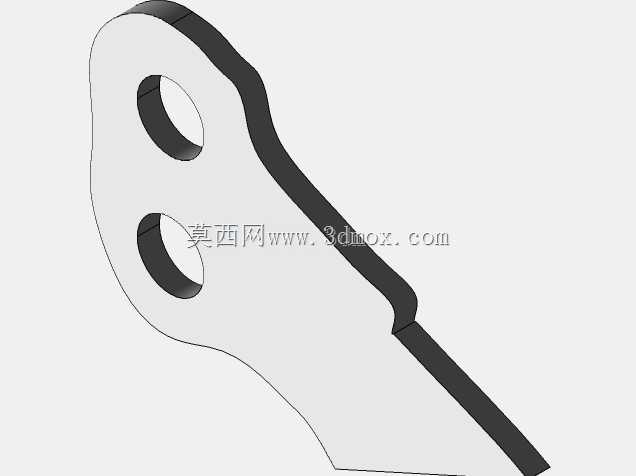

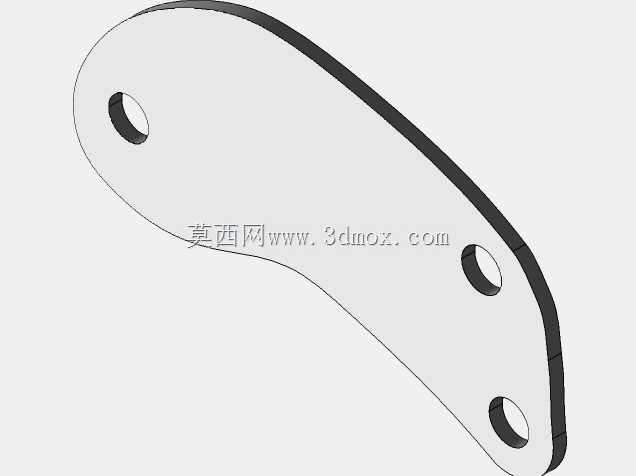

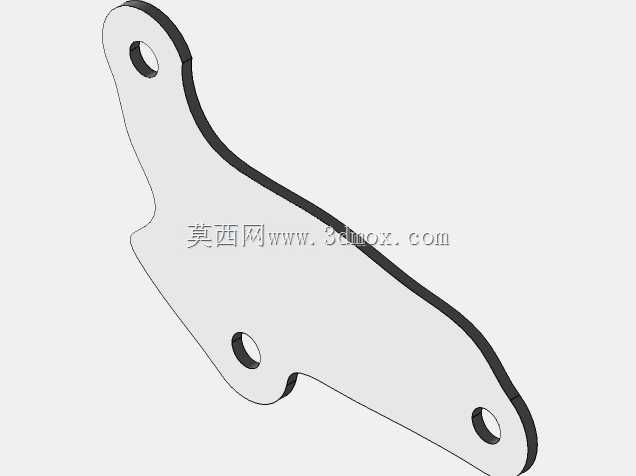

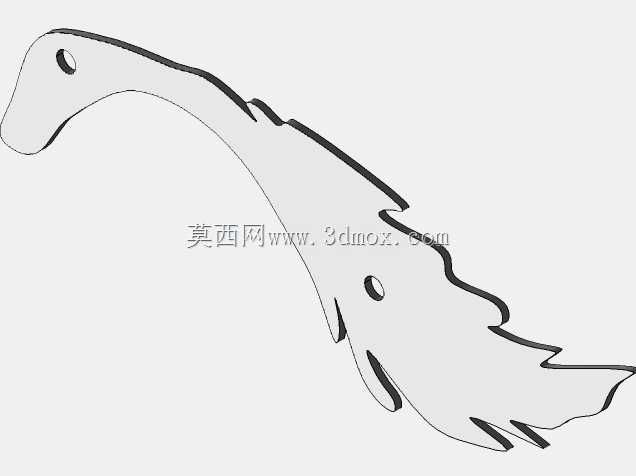

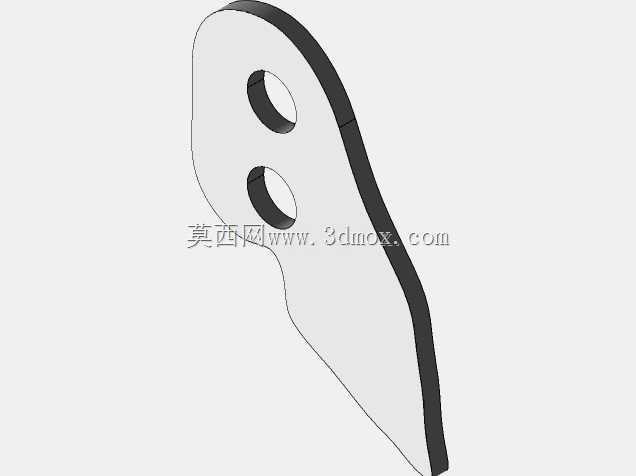

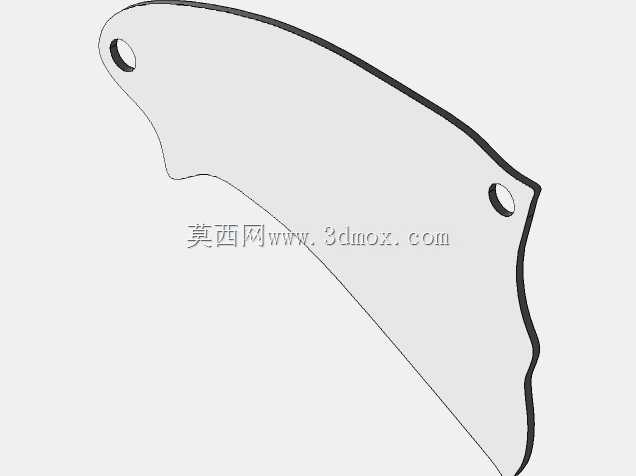

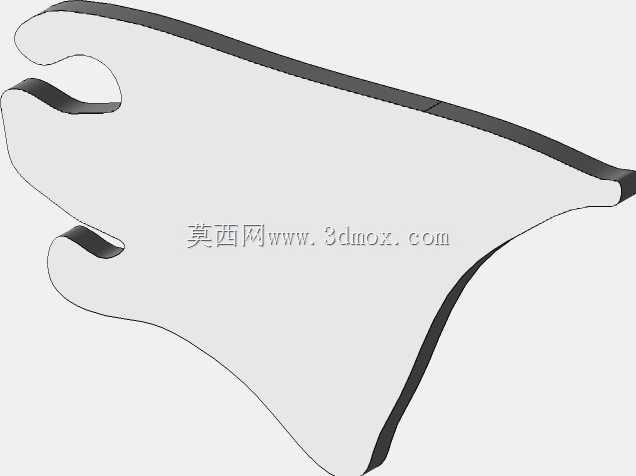

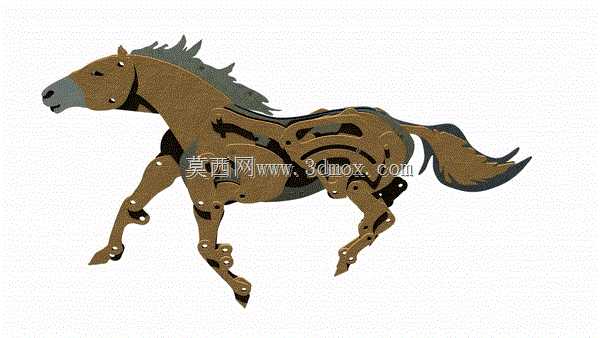

　　外形上，构件沿马体侧视轮廓分层布置，躯干由多块异形板交错叠合，既形成类似肌肉块面的视觉层次，也在内部隐藏传动连杆。颈部与头部通过铰点连接，可随前肢相位产生小幅俯仰；尾部以独立摆杆模拟甩动；四条腿并非简单直杆，而是分段模拟大臂、小臂、蹄部，每段之间用销轴形成转动副。为保证侧视运动稳定，主要受力铰点处采用同轴叠片或衬套式接触面，减少单片扳动时的晃动；板件边缘预留装配定位缺口，拼装时可通过轮廓互锁快速判断相对位置，降低错装概率。

　　设计思路的关键不在复刻真实马匹解剖结构，而在“可动性优先”。工程师先确定奔马周期中四蹄的落地点与腾空相位，再反推每条腿所需的输入角位移，随后用四杆、六杆组合把这些角位移关联到统一驱动源。躯干并非刚性整块，而是允许有限范围内的上下错动，这样四肢在摆动到极限位置时不会与躯体发生干涉，同时让奔跑姿态更富弹性。头颈和尾部作为随动构件，不直接参与主传动，却能通过附加连杆从主轴取运动，使整体动作更协调；若简化版本，也可将其设为手动可调姿态，以降低加工与装配难度。

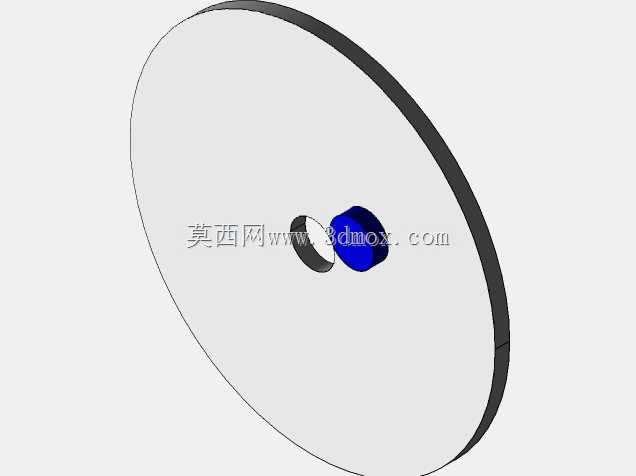

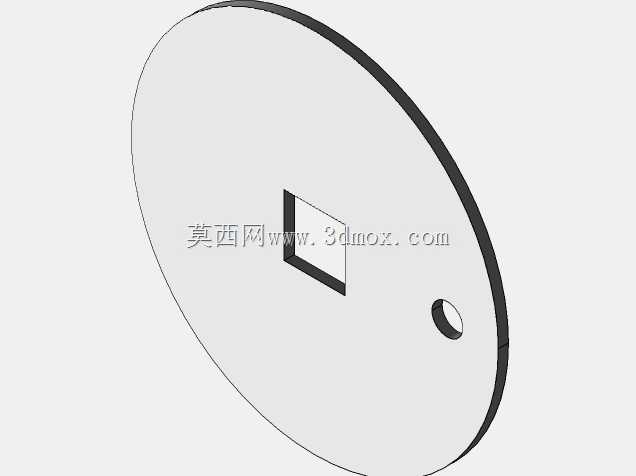

　　尺寸边界方面，这类拼装件通常以薄板厚度为模数，所有铰点孔径、板间间隙都围绕板厚设定。模型在侧向上占据奔马四蹄展开的最大跨距，前后方向需预留蹄部前后摆动余量，高度方向则要考虑马背起伏与鬃毛、尾部轮廓；侧向厚度由叠片数量决定，驱动件若布置在腹下或底座内，还要额外留出摇柄或电机安装空间。底座上的等距刻度可用于标定步态相位，也能在拍摄连续动作时辅助判断步幅；若改为电动驱动，建议把减速电机藏于底座，通过曲柄从马腹下方输入，避免外露传动破坏外形。

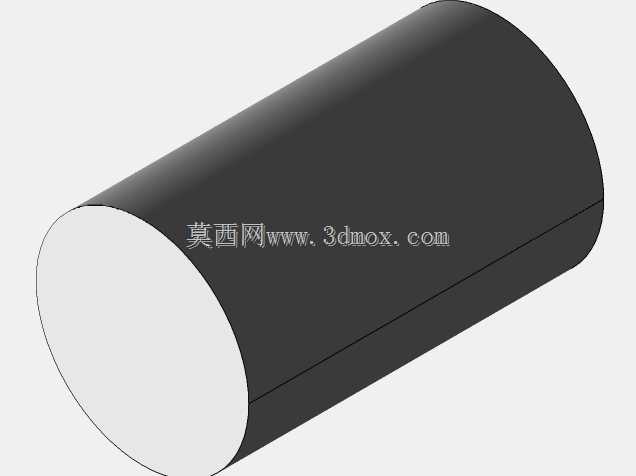

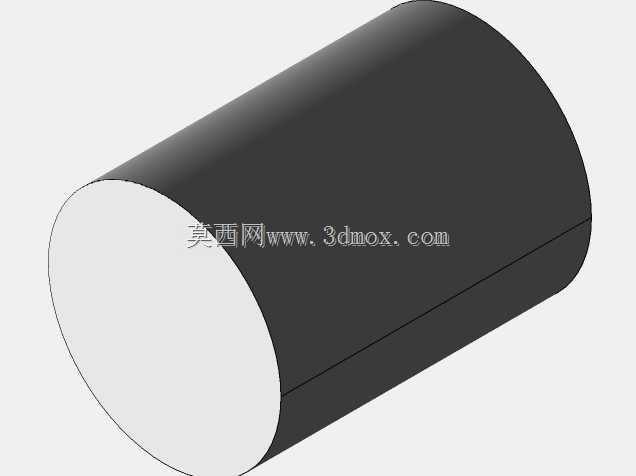

　　从结构校核角度看，板件最薄弱处通常在腿部长槽与铰点凸耳，反复摆动后容易在应力集中位置产生裂纹，因此孔边应保留足够边距，长肢中段可加翻边或双层叠片提高抗弯刚度。销轴与孔的配合要兼顾转动灵活与不松旷，过紧会使整匹马卡滞，过松则导致步态发散。由于整体为平面机构，装配后需在无驱动状态下手动盘动一周，检查每个极限位置是否有板件碰撞、螺钉头与邻件干涉、连杆是否进入死点；若出现某条腿动作滞后，多为相位孔位或连杆长度误差累积所致，可通过更换调节片或微调铰点位置补偿。

　　在应用拓展上，该结构可作为文创动态装置的核心骨架，外覆不同材质表皮后形成橱窗展品；也可把马体替换为其他四足动物轮廓，保留内部连杆相位关系，快速派生同系列仿生模型。对三维建模从业者而言，其价值在于练习从运动轨迹反推杆长、用骨架草图驱动零件细节、以及在装配环境中做运动干涉检查；对加工者而言，则提供了一套板材套料、激光切割、手工修配的完整实践案例。
