摩托车摆臂运动学仿真结构设计

　　在两轮摩托车的底盘系统开发中，后摇臂也就是常说的摆臂，是连接后轮与车架的核心承载构件，这套摆臂运动学结构的设计，直接决定了车辆行驶过程中后轮的运动轨迹、悬架的动态响应特性，以及弯道行驶时的轮胎接地性能。很多初入摩托车结构设计的工程师，往往只关注摆臂本身的静态强度，忽略了运动学匹配的核心逻辑，实际上摆臂在车轮上下跳动、传动系统拉扯、制动力反冲的多工况耦合下，各铰接点的运动轨迹偏差会直接影响骑行质感，甚至会出现链条张紧度异常跳动、悬架卡滞、轮胎偏磨等一系列实际问题。

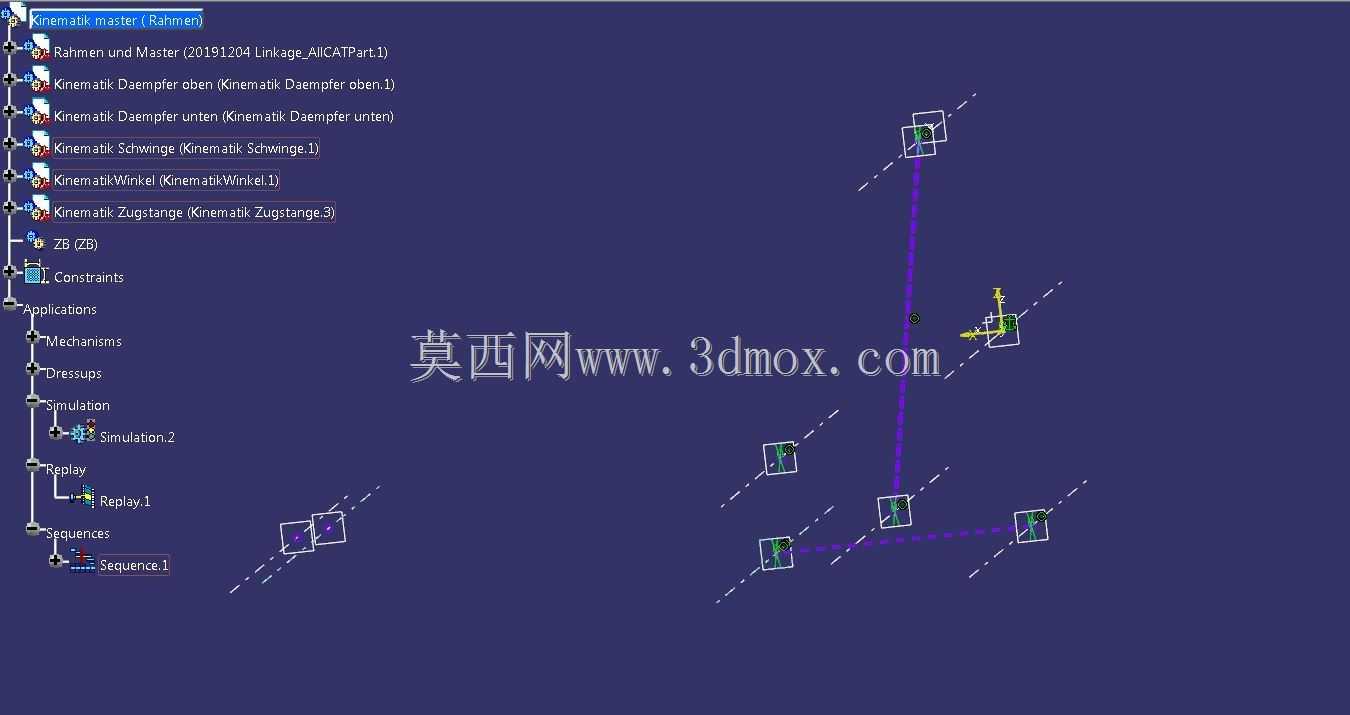

　　这套摆臂运动学结构，还原了大排量运动型摩托车后摇臂的完整铰接链路，从结构布局来看，摆臂主体采用双侧梁式结构，前端通过两个同轴铰接点与车架的后悬挂安装位连接，这个铰接轴线的位置是整个运动学设计的基准，直接决定了后轮跳动时的前束变化量与轮距波动范围。在实际的车型开发中，这个铰接点的高度差、前后偏移量，都需要和后减震器的安装杠杆比做匹配，很多改装车型出现的减震过硬或者过软的问题，本质上不是减震器本身的阻尼问题，而是摆臂铰接点位置改动后，杠杆比发生变化，导致减震器的实际工作行程与设计值出现偏差。

　　从结构组成来看，这套运动学模型完整包含了摆臂主体、多组连杆铰接副、减震器连接支座、后轮安装轴位、链条导向限位结构，所有铰接位置都保留了实际的安装间隙模拟位，在做运动仿真时，可以直观看到车轮从全压缩到全伸长行程内，各部件的运动干涉情况。很多新手建模时容易忽略的是，摆臂在运动过程中，和排气管、后挡泥板、车架横梁的间隙并不是静态测量的数值，车轮跳动时摆臂会绕前端铰接点做圆弧运动，同时在车辆加减速时，传动链条的拉力会让摆臂产生微小的扭转，这些动态位移如果在设计阶段没有预留足够的边界，实车装配后很容易出现部件摩擦干涉的问题。

　　在实际的工程应用场景中，这类摆臂运动学模型主要用于两个方向的开发验证：一是悬架系统的参数匹配，通过调整各连杆的长度、铰接点位置，可以优化减震器的杠杆比曲线，让悬架在小震动过滤和大冲击支撑之间找到平衡，尤其是大排量运动摩托，在弯道重刹、急加速抬头的工况下，摆臂的运动特性直接影响车辆的操控稳定性；二是传动系统的匹配验证，摆臂上下跳动时，后轮轴与发动机输出轴的中心距会发生变化，这个变化量直接决定了链条的张紧度波动范围，如果中心距变化量过大，会导致链条在行程内出现过松脱落或者过紧拉断的问题，通过运动学仿真可以精准计算出全行程内的中心距变化曲线，匹配对应长度的链条和张紧机构，避免实车测试时出现传动故障。

　　从安装边界来看，这套摆臂结构的前端铰接孔位同轴度要求控制在0.02mm以内，避免摆臂转动时出现卡滞偏磨；后轮安装轴的轴线与前端铰接轴线的平行度公差需要控制在0.05mm/m以内，否则会出现后轮跑偏、轮胎偏磨的问题；减震器上安装点的位置，需要根据杠杆比计算结果预留调整余量，方便后期调校时调整悬架的预载和压缩阻尼特性。在建模过程中，所有铰接副都采用了实际工程中的转动副约束，没有做过度的理想化简化，可以直接导入动力学仿真软件中，添加弹簧阻尼参数、轮胎载荷参数后，直接模拟不同路面冲击下的摆臂运动响应，不需要再重新做约束条件的搭建，能大幅缩短前期方案验证的周期。

　　很多人觉得摩托车摆臂就是一个简单的焊接支架，实际上在高性能车型的开发中，摆臂的运动学设计占了后悬架开发工作量的六成以上，哪怕是铰接点位置几毫米的偏移，都会带来完全不同的操控感受。这套运动学结构还原了实际开发中的铰接点布局逻辑，没有做夸张的结构简化，每个连杆的长度比例、铰接点的相对位置，都参考了量产运动摩托的实际参数，在做方案验证、结构学习、改装设计时，都可以作为可靠的基础结构参考，避免从零开始搭建运动学模型时出现基础的参数错误，减少后期反复调整铰接点位置的工作量。
