摩托车后摇臂与减震器组合结构设计

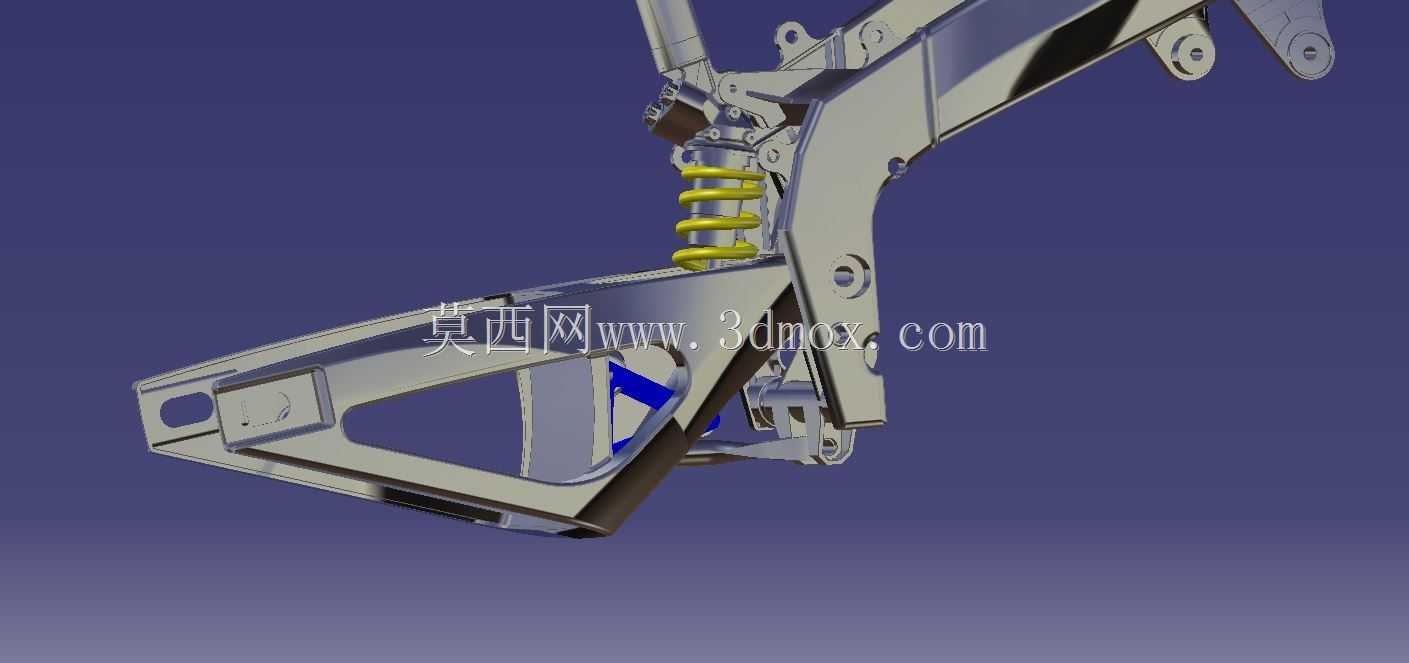

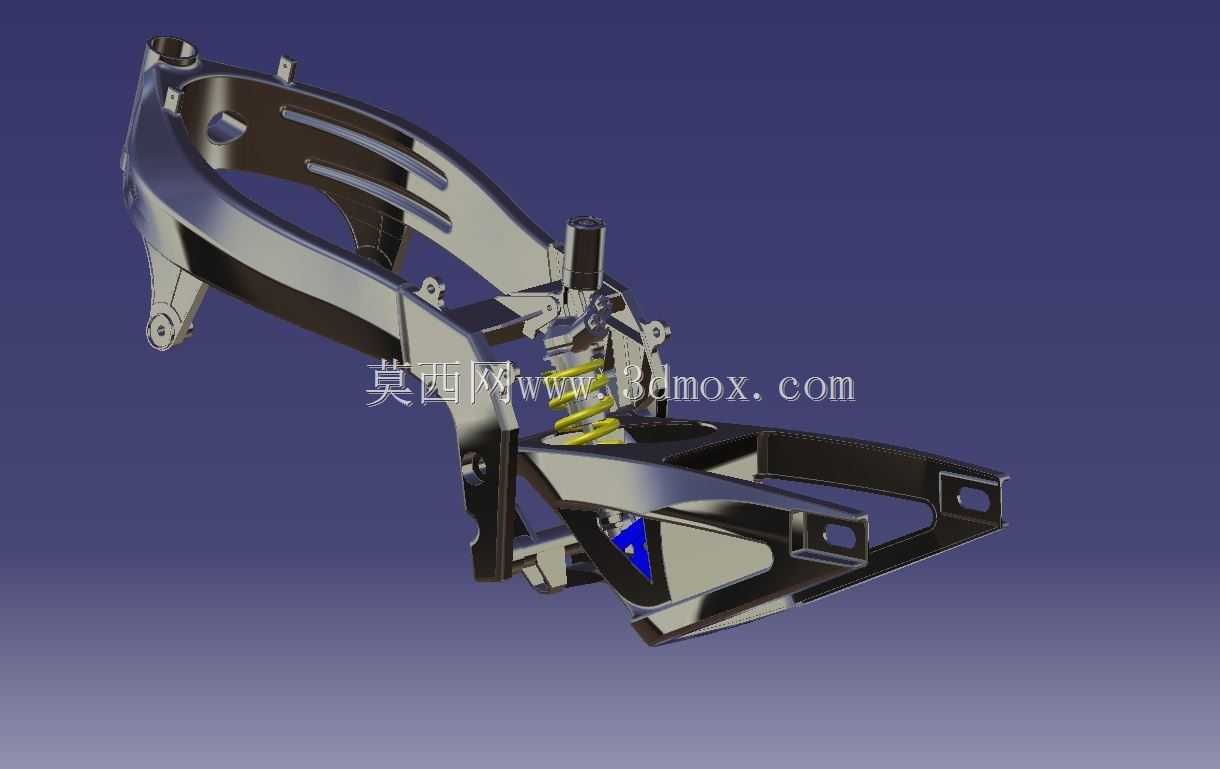

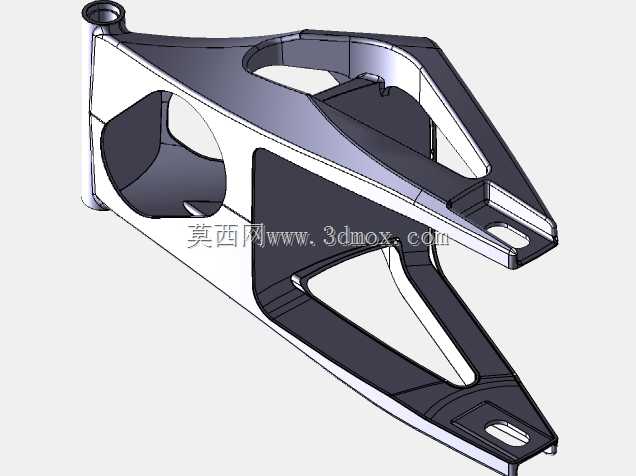

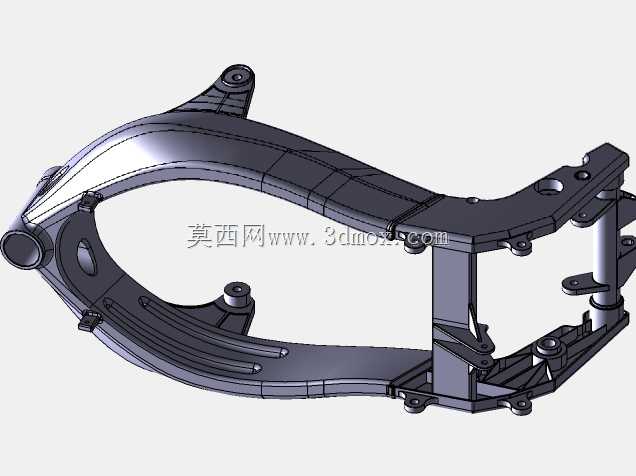

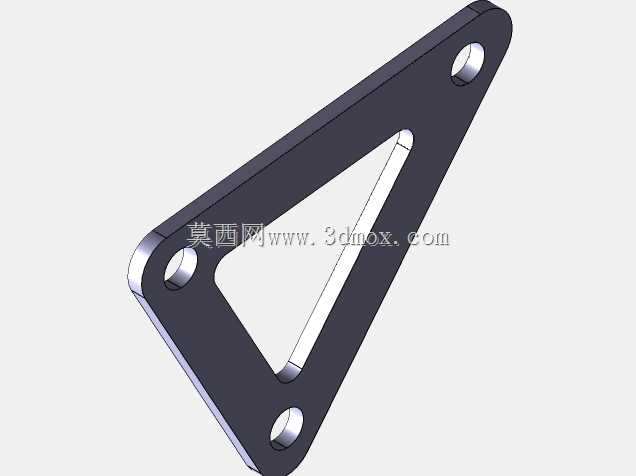

这套结构针对特种两轮行走设备的后承载需求开发，核心解决大马力动力输出下后轮的定位精度与颠簸路面的冲击缓冲问题，适配非铺装路面行驶、极限动力输出的使用场景，可直接用于定制化履带自行车、大排量运动机车的后悬架改装或全新开发参考。结构主体采用双侧梁式后摇臂构型，摇臂主体通过镂空式加强筋设计平衡结构刚度与自重，主承力梁采用变截面构型，在轮轴安装位、减震器连接位、车架铰接位三个应力集中区域做了局部加厚与圆角过渡处理，避免交变载荷下出现应力开裂问题。摇臂前端通过同轴铰接衬套与车架主体连接，铰接孔位预留了标准衬套压装余量，可适配不同规格的橡胶衬套或滚针轴承，满足不同骑行场景下的侧向刚度与缓冲需求；摇臂后端设置对称的轮轴安装长槽，槽位边缘加工有定位齿面，可通过调整轮轴位置实现传动链条张紧度的快速调节，无需额外加装张紧轮结构。减震器采用斜置单筒布局，上端连接点布置在摇臂中部靠前的加强凸台位置，下端直接与摇臂的减震安装座铰接，这种布局可以通过杠杆比优化降低减震器承受的瞬时冲击载荷，同时减少减震器伸缩行程占用的车架尾部空间，给尾部传动机构、履带行走组件留出足够的安装边界。整套结构的安装边界经过匹配校核，摇臂最大摆动角度范围内不会与车架、传动链轮、履带护板发生运动干涉，减震器的压缩、回弹行程与摇臂摆动角度的线性匹配度经过运动学仿真验证，在全行程范围内减震阻尼输出平顺，不会出现行程末端硬冲击的问题。摇臂表面的安装凸台预留了附件安装孔位，可直接固定挡泥板、链盒、后刹车卡钳支架等附属部件，无需额外焊接转接支架，减少后期改装的加工工作量。结构的铰接点全部采用同轴度公差控制，装配后摇臂摆动无卡滞，侧向旷量控制在骑行要求的精度范围内，可承受大扭矩输出下的传动载荷与跳跃落地时的瞬时冲击载荷，兼顾了赛道行驶的刚性需求与非铺装路面行驶的韧性需求。
