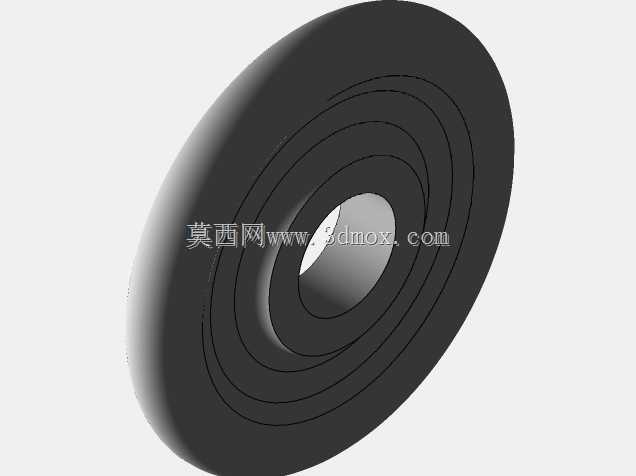

多层同心环形带孔橡胶缓冲滚轮结构

项目分类:通用机械零部件 发布时间:2022-03-28 ID:590563
  • 多层同心环形带孔橡胶缓冲滚轮结构

  在自动化输送线、小型物料传输设备、门窗滑动导向机构、健身器材阻尼结构这类需要低噪音滚动接触的场景里,这类多层同心环形带孔的橡胶滚轮是非常常见的接触执行部件。很多刚入行的结构工程师在做这类零件建模的时候,容易忽略橡胶层的分层设计逻辑,直接做单一厚度的橡胶圈,实际装配使用后往往会出现滚轮偏摆、橡胶层过早开裂、运行噪音偏大的问题。

  从实际使用场景来看,这类滚轮的核心作用是在两个相对运动的部件之间提供低摩擦的滚动支撑,同时依靠橡胶材质本身的阻尼特性吸收运行过程中的微小振动,避免金属部件直接接触产生的硬碰撞和尖锐噪音。比如在轻型皮带输送机的从动端,这类滚轮可以作为托辊使用,支撑皮带的回程段,避免皮带下垂过大导致的物料撒落;在推拉式设备柜门的导向槽里,这类滚轮可以替代传统的铜套滑动结构,把滑动摩擦转化为滚动摩擦,大幅降低柜门推拉的阻力,同时橡胶层可以抵消柜门安装过程中产生的微小同轴度误差,避免柜门推拉时出现卡顿。

  从功能特性上看,这个滚轮采用多层同心环的结构设计,不是为了造型美观,而是有明确的工程考量。最外层的橡胶环是直接接触工作面的部分,设计成略厚的尺寸,主要是保证足够的磨损余量,同时提供合适的接触摩擦力,避免滚轮和接触面之间出现打滑;中间的几层环形结构是缓冲变形层,当滚轮受到径向载荷的时候,这几层结构可以产生可控的弹性变形,把集中在接触线上的载荷分散到更大的面积上,避免局部应力过大导致橡胶层撕裂;中心的通孔是安装轴承或者固定轴的位置,这个孔的尺寸公差需要严格控制,和轴承外圈的配合采用过渡配合,既保证装配的时候不会过于松动导致滚轮转动时出现径向跳动,也不会因为过盈量太大导致轴承外圈被挤压变形,影响轴承的转动灵活性。

  设计这类零件的时候,首先要确定的是中心安装孔的尺寸,这个尺寸是和选用的标准轴承直接匹配的,不能随意设定,否则后续采购标准件的时候会出现无法装配的问题。确定了中心孔尺寸之后,再根据滚轮需要承受的最大径向载荷来确定整个滚轮的外径,外径越大,滚轮的滚动阻力越小,但是占用的安装空间也会越大,需要根据实际设备的安装空间来平衡这两个参数。多层环形结构的每一层厚度不是均匀分布的,越靠近外层的环厚度越大,越靠近中心孔的环厚度越小,这是因为外层橡胶需要承受主要的磨损和接触变形,内层结构主要起到支撑和连接的作用,不需要太大的变形量。

  安装边界方面,这类滚轮的轴向宽度需要比安装位置的槽宽小0.5到1毫米,避免滚轮转动的时候和槽的侧壁产生摩擦,增加不必要的转动阻力。滚轮装配到轴上之后,轴向需要用卡簧或者轴套进行限位,限位结构不能压到橡胶部分,否则会导致橡胶部分被挤压变形,影响滚轮的正常转动。如果是在有油污或者粉尘的环境下使用,中心轴承位置需要加装防尘密封圈,避免粉尘进入轴承内部导致轴承卡滞,同时橡胶材质需要选用耐油的丁腈橡胶,避免长期接触油污导致橡胶溶胀变软,失去原有的弹性和耐磨性能。

  很多工程师在建模的时候容易忽略橡胶零件的拔模角度,虽然这类环形零件如果采用模具硫化成型的话,同心环的侧面需要设计微小的拔模斜度,大概1到2度就足够,既不会影响零件的尺寸精度,也能方便硫化完成后零件从模具里脱出,不会因为脱模力过大导致橡胶层被撕裂。另外,橡胶和中心金属衬套(如果有的话)的结合面需要设计滚花或者环形凹槽,增加橡胶和金属件之间的结合力,避免滚轮承受大扭矩的时候橡胶层和金属衬套之间出现相对转动,导致滚轮失效。

  在实际选型替换的时候,不能只看滚轮的外径和内孔尺寸,还要关注橡胶层的邵氏硬度,一般用于输送场景的滚轮邵氏硬度在60到70度之间,硬度太高的话缓冲效果差,运行噪音大,硬度太低的话承载能力不足,长期受压会产生永久变形,导致滚轮失圆。如果是用于阻尼场景的滚轮,邵氏硬度可以适当降低到40到50度,提供更大的接触阻尼,避免运动部件出现惯性冲击。
