陆地游艇前转向连接结构设计

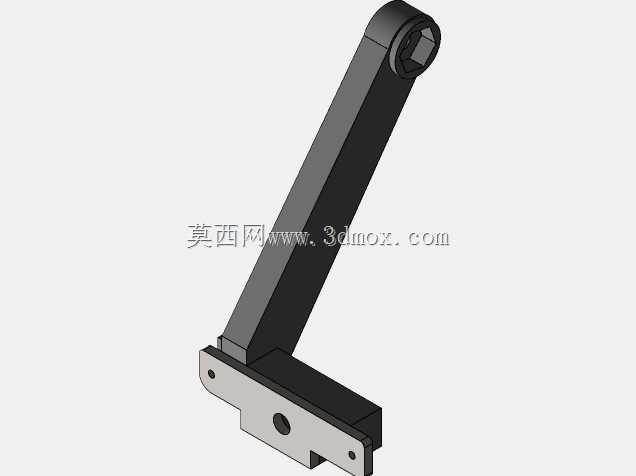

　　在小型陆地风帆游艇的行走系统设计中，前转向总成是直接决定操控手感与行驶安全性的核心执行部件，这套结构针对Hobbyking BAT-1型号陆地游艇的轻量化使用场景开发，整体采用分体式装配设计，兼顾了结构强度与后期维护更换的便利性。从实际使用场景来看，陆地游艇依靠风帆提供行进动力，行驶过程中前轮需要承受侧向风载带来的横向冲击力，同时还要传递转向动作的扭矩，这就要求转向臂部分必须具备足够的抗扭刚度，同时整体重量不能过大，避免增加前轮的簧下质量影响转向灵活性。这套结构的长摇臂部分采用矩形截面的长条状设计，截面长宽比经过反复校核，在保证垂直于转向受力方向抗弯强度的前提下，尽可能削减了非受力方向的材料冗余，臂体末端的轴套部分做了加厚处理，

　　内孔为标准六角形结构，直接与转向立柱的六角轴段配合，不需要额外的键连接就能传递大扭矩，装配时直接套入轴段后通过端部的锁紧件固定即可，装配工序非常简便，日常维护拆卸也不需要专用工具。下方的安装底座为平板式结构，底座上预留了多个安装孔位，其中靠近前端的圆孔用于和前轮转向节的固定销轴配合，底座侧边的两个小孔用于安装转向限位挡块，避免转向角度过大导致风帆拉索与车架发生干涉，底座与长摇臂的连接位置采用了嵌入式的定位结构，摇臂下端嵌入底座的定位槽后通过紧固件锁紧，连接位置的接触面积经过加大处理，能够分散行驶过程中颠簸产生的冲击载荷，避免应力集中导致连接部位出现断裂。从安装边界来看，这套转向总成的安装基准为底座的下平面，

　　安装时需要保证底座平面与车架安装面完全贴合，平面度公差控制在0.1mm以内，避免装配后出现转向卡滞的问题；长摇臂的上端轴套中心到底座安装平面的垂直距离经过精准匹配，刚好适配该型号陆地游艇的前轮立柱高度，不需要额外加装调整垫片，摇臂的摆动范围覆盖左右各35度的转向角度，完全满足陆地游艇在沙地、硬质铺装路面等不同场地的转向需求。设计过程中针对不同受力工况做了模拟校核，当车辆以20km/h的速度行驶遇到侧向阵风时，摇臂与底座连接位置的最大应力远低于材料的屈服强度，安全系数达到2.5以上，能够应对户外使用时的突发载荷；轴套内孔与六角轴的配合采用间隙配合，间隙量控制在0.05mm以内，既保证转动过程中不会出现旷量，

　　也不会因为配合过紧导致转向阻力过大。在实际装配调试时，需要注意在轴套内壁涂抹少量润滑脂，减少长时间使用后的磨损，底座与转向节连接的销轴需要加装开口销防松，避免行驶过程中销轴脱出引发安全事故；摇臂表面做了氧化处理，能够抵御户外使用时的沙尘、水汽侵蚀，延长部件的使用寿命。这套结构没有采用复杂的一体化铸造设计，而是选择分体式机加工的方案，一方面是因为小型陆地游艇的生产批量不大，分体加工的成本更低，另一方面当某一个部件出现损坏时，可以单独更换损坏的零件，不需要更换整个总成，降低了用户的后期使用成本。从实际路试的反馈来看，这套转向结构的转向虚位很小，操控指向精准，在沙地行驶时能够清晰传递路面的反馈，长摇臂的力臂长度经过优化，转向时的操作力度适中，即使是没有驾驶经验的新手也能快速上手，不会出现转向过重或者过于灵敏难以控制的问题。
