2020铝型材配套嵌入式轮廓滑块结构

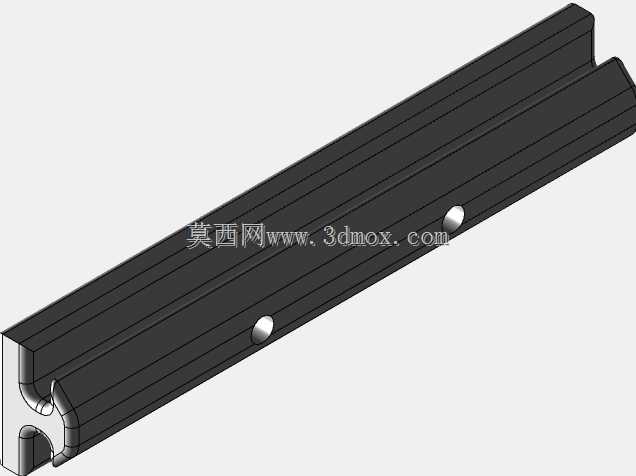

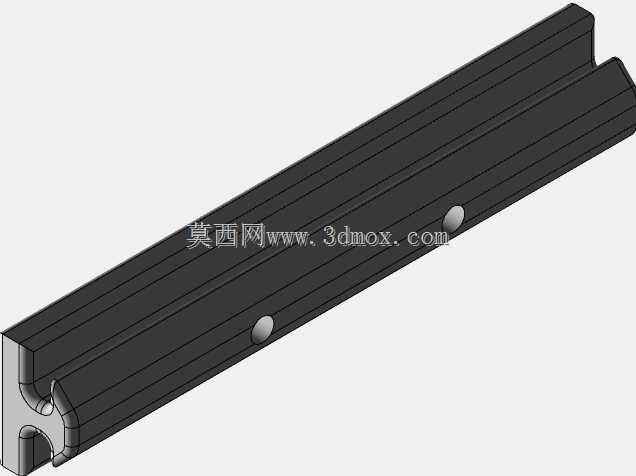

　　在工业铝型材搭建的各类框架、滑动导向机构中，配套的滑动连接件是决定机构运行顺畅度与承载稳定性的核心零件，这款适配2020规格铝型材的轮廓滑块，正是针对20系列欧标铝型材的槽道结构专门开发的嵌入式滑动配件。日常在非标自动化设备的防护门滑动导向、小型物料台的推拉移位机构、检测设备的可调式安装支架、生产线旁的工位器具滑动挂架这类场景里，这类滑块的使用频率极高，它不需要额外在铝型材上打孔攻丝，直接嵌入型材的标准槽道内即可完成装配，能大幅缩短现场组装的工时，也方便后期对机构位置进行调整。从结构设计来看，这款滑块的主体外形完全贴合2020铝型材的槽腔轮廓，外侧的两个凸缘刚好卡在型材槽口的台阶位置，避免滑块从槽道内脱出，

　　滑块本体上预留的两个安装孔位，可直接通过螺栓连接外部的载物板、门体、安装支架等附属部件，安装时不需要复杂的定位工装，只要将滑块顺着型材端部的槽口滑入，调整到目标位置后锁紧连接螺栓即可完成固定。设计过程中重点考量了滑动配合的间隙控制，滑块与型材槽道的配合面预留了合理的滑动公差，既不会因为间隙过大导致滑动过程出现晃动、卡滞，也不会因为间隙过小造成滑动阻力过大、推拉费力的问题，滑块的长度方向做了加长处理，相比短款滑块拥有更大的接触支撑面积，在承受偏载载荷时能有效分散应力，避免局部应力集中造成滑块变形或者型材槽道磨损。从安装边界来看，这款滑块完全适配槽宽6mm的标准2020欧标铝型材，嵌入槽道后外露部分的厚度与型材槽口的台阶高度齐平，

　　不会突出型材表面影响其他配件的安装，滑块上的安装孔位采用通用的标准螺纹规格，可适配市面上绝大多数的铝型材配套紧固件，不需要单独定制特殊规格的螺栓。在实际使用场景中，这类滑块常成对或者成组使用，多组滑块共同承载外部负载时，能保证滑动过程的直线度，即使在频繁推拉的工况下，也能保持稳定的滑动精度，不会出现运行一段时间后滑块歪斜、卡涩的问题。针对不同的使用环境，这类滑块的本体材质通常选用耐磨的工程塑料或者硬质铝合金，工程塑料材质的滑块自重更轻，运行时噪音低，适合对噪音控制有要求的工位场景，铝合金材质的滑块承载能力更强，适合负载稍大的滑动导向机构。设计时还在滑块与型材槽道的接触面上做了微倒角处理，装配滑入时不会刮伤型材槽道的阳极氧化表面，

　　能保持铝型材外观的完整性，同时也能减少滑动过程中的摩擦阻力。很多设备组装人员在搭建铝型材框架的滑动结构时，经常会遇到普通连接件需要打孔、调整位置不方便的问题，这款嵌入式的轮廓滑块完全规避了这些痛点，不需要对铝型材进行二次加工，就能实现滑动连接的功能，不管是前期组装还是后期改造调整，都能快速完成拆装。在小型检测设备的传感器安装支架调整结构中，这款滑块可以带着传感器沿着型材槽道滑动到任意检测位置，锁紧后就能稳定固定，满足不同工位的检测位置调整需求；在设备防护门的导向结构中，多组滑块配合能让防护门推拉顺畅，不会出现门体下坠、开关卡滞的情况；在生产线旁的物料挂架结构中，滑块可以带着挂架沿着型材方向调整间距，适配不同尺寸的物料存放需求。
