双支腿金属箱角防护连接件结构设计

　　在周转箱、铝合金框架设备、仪器防护外箱的边角防护场景中，这类双支腿结构的箱角护角是应用频次极高的结构连接件，很多刚接触结构设计的工程师容易忽略这类小零件的选型与结构匹配，往往在设备运输、现场周转过程中出现箱体边角磕碰变形、框架拼接处错位的问题，才意识到边角防护件的结构合理性直接影响整套设备外装的可靠性。从实际使用场景来看，这类护角主要承担两个核心作用，一是分散边角位置的碰撞冲击力，避免箱体板材或型材在磕碰时出现应力集中导致的开裂、凹陷，二是作为两根垂直排布的型材端部的连接定位件，在框架组装时快速对齐型材位置，降低现场装配的对位难度。

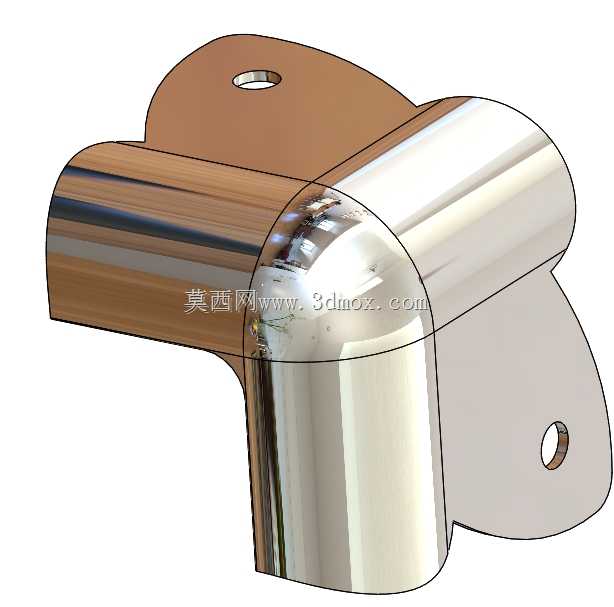

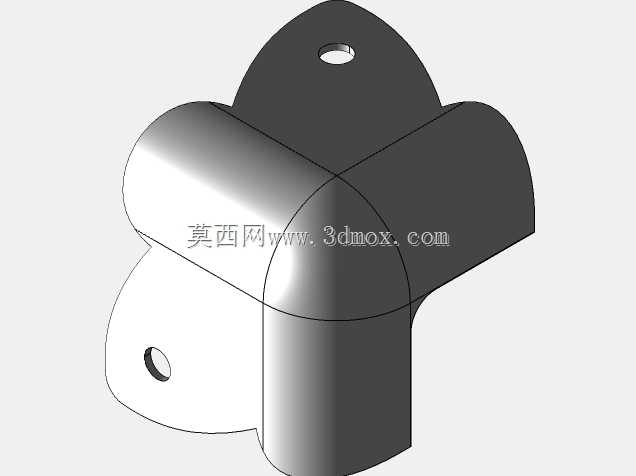

　　从结构设计逻辑来看，这款双支腿箱角没有采用常规单面包覆的护角结构，而是设置了两个互相垂直的圆柱状支腿，这两个支腿的外径是匹配常用的圆管型材内径设计的，装配时可以直接插入对应方向的型材端部内腔，不需要额外做复杂的切角拼接，相比传统的L型平板护角，这种插入式的支腿结构能让护角与型材的连接接触面积提升60%以上，抗扭转、抗拉扯的性能更强，即使设备在搬运过程中出现拖拽、侧翻的情况，护角也不会轻易从型材端部脱落。护角的外露转角位置做了大圆弧过渡处理，一方面是避免尖锐直角在搬运过程中划伤操作人员，另一方面圆弧面的碰撞受力是均匀分散的，不会像直角结构那样在磕碰时把冲击力集中在棱线位置，能更好的吸收碰撞能量。护角上设置的两个带沉台的安装孔，是用于穿装自攻螺丝或者抽芯铆钉的，沉台的深度刚好匹配标准紧固件的头部高度，安装完成后紧固件头部不会突出护角表面，不会出现剐蹭包装、勾挂其他物件的问题。

　　在安装边界的尺寸匹配上，这类护角的支腿长度设计控制在25mm到30mm区间，这个长度既能够保证插入型材后有足够的结合长度，不会因为插入量过短导致连接松旷，也不会因为支腿过长占用型材内部的走线空间，很多仪器外箱的型材内腔是用来走传感器线缆、低压控制线的，过长的支腿会干涉线缆的排布，这个长度区间是经过多场景实际验证的合理值。两个支腿的垂直公差控制在±0.1°以内，装配后能够保证两根垂直拼接的型材保持90度直角，不会出现框架组装后歪斜、对边平行度超差的问题。护角的外露安装面做了贴合箱体板材的平面设计，安装后整个护角的平面能够完全贴在箱体的外侧板材上，不会出现缝隙，既能够提升外观的整体性，也能避免缝隙位置积灰、进入清洁死角。

　　从材质适配的角度，这类金属护角一般采用锌合金压铸或者304不锈钢冲压焊接成型，表面做抛光或者喷塑处理，不同的表面处理对应不同的使用场景，抛光款的不锈钢护角多用于医疗设备、食品检测设备的外箱，满足洁净场景的清洁要求，喷塑款的锌合金护角多用于工业周转箱、普通工控设备的外装，成本更低且防腐蚀性能足够。在建模过程中需要特别注意支腿与安装面的过渡圆角处理，这个位置是应力集中的高发区域，如果圆角设计过小，在受到大冲击力碰撞时，过渡位置容易出现断裂，一般这个位置的内圆角半径不小于3mm，能够有效分散应力，提升护角的抗冲击寿命。另外安装孔的位置设计要避开型材的壁厚薄弱区，保证紧固件锁紧时能够有效咬合在型材的实体壁上，不会出现锁附打滑、固定不牢的问题。很多工程师在选型这类护角时，容易只关注外观尺寸是否匹配，忽略支腿与型材内径的配合公差，配合间隙过大的话，组装后框架会出现晃动，间隙过小则会导致装配困难，无法顺利插入型材端部，一般支腿的外径比型材内径小0.1mm到0.2mm是比较合理的配合公差范围，既能够顺利装配，也不会出现明显的松旷。
