山地车Airtag叉形安装固定支架结构

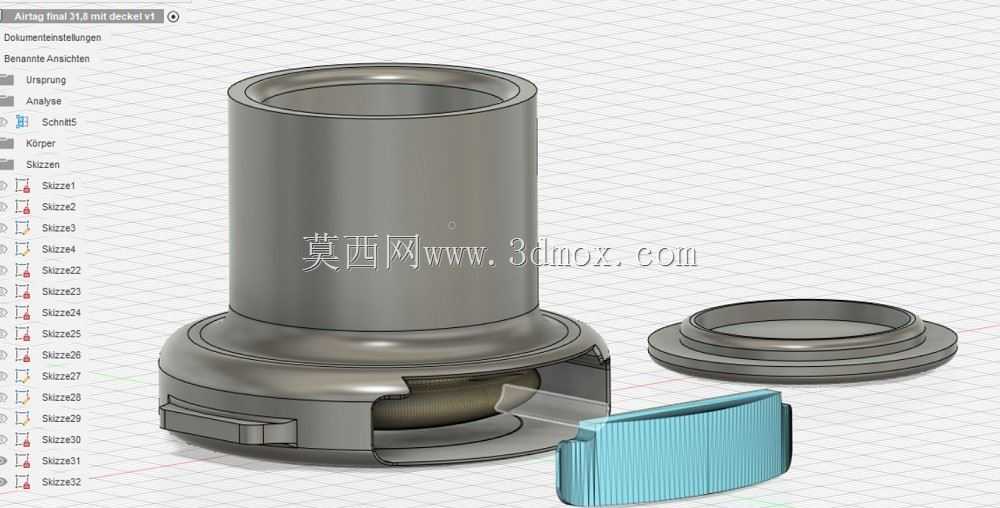

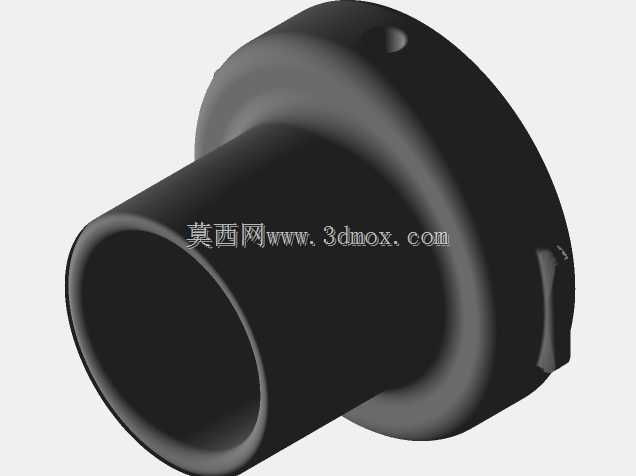

　　日常户外骑行场景中，便携定位追踪器的安装固定一直是容易被忽略的细节，尤其是山地车越野、长途骑行过程中，外露的安装座不仅容易被剐蹭磕碰，还存在被人为拆卸移除的风险，这款适配苹果Airtag的叉形安装支架，正是针对山地车前叉安装位置的空间特性做的定向结构设计，解决了常规绑带式固定座易移位、易松动、防护性不足的问题。从结构设计逻辑来看，这款支架采用分体嵌套式结构，主体为适配前叉竖管安装位的筒状基座，基座底部做了扩径台阶设计，一方面可以贴合前叉肩盖的曲面轮廓，避免安装后出现应力集中点，另一方面扩径结构内部预留了Airtag的完整容纳腔，腔体尺寸严格匹配定位器的外形公差，内壁做了0.2mm的预留间隙，既方便定位器的装入取出，

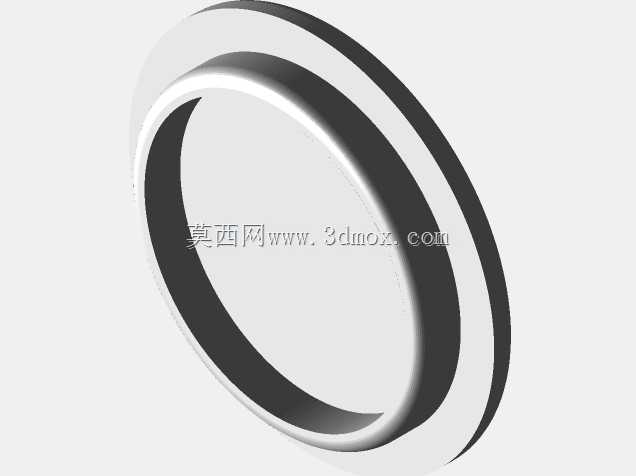

　　又能避免骑行过程中腔体内部出现晃动异响。基座侧面设计了弹性卡扣结构，不需要额外螺丝紧固，依靠塑料件本身的弹性形变即可完成底盖的锁止，底盖与基座结合面做了一圈止口结构，能够阻挡日常骑行中的泥水、灰尘进入腔体内部，减少雨水浸泡对定位器元器件的侵蚀。配套的绑带固定结构采用了加宽式织带卡槽，卡槽宽度适配常用的尼龙扎带或硅胶绑带，卡槽位置做了下沉式设计，绑带装入后不会突出基座外表面，避免骑行过程中绑带被路边树枝、杂草勾挂导致松脱。从安装边界尺寸来看，这款支架适配直径30.6mm的前叉竖管安装位，这个尺寸覆盖了绝大多数主流硬尾山地车、软尾山地车的前叉上管规格，安装时不需要对原车部件做任何打孔、切削改装，只需要将基座套入对应位置，

　　收紧绑带即可完成固定，安装位置隐藏在前叉肩盖上方的位置，正常骑行视角下不容易被发现，能够有效降低定位器被恶意拆除的概率。从实际使用场景出发，这款支架除了基础的固定功能外，结构上做了多处抗冲击优化，基座外壁采用等厚壁厚设计，壁厚均匀控制在2.5mm，既保证了3D打印成型时的结构强度，又不会因为壁厚过大导致打印件出现翘曲、缩痕等缺陷，基座底部的过渡位置全部做了R3圆角处理，一方面可以分散越野骑行时路面颠簸传递到支架上的冲击应力，避免应力集中导致的支架断裂，另一方面圆角结构也能减少打印过程中的支撑用量，降低后期处理的工作量。在功能细节上，容纳腔的位置特意避开了金属部件的信号屏蔽区域，Airtag装入后信号发射方向没有金属遮挡，

　　能够保证定位信号的稳定传输，不会出现因为安装位置不当导致的定位漂移、信号丢失问题。底盖的拆装不需要借助额外工具，只需要按压侧面的卡扣即可打开，日常更换电池、调整定位器位置都非常方便，卡扣的锁紧力经过反复调试，正常骑行颠簸下不会出现意外松脱的情况，同时又不会因为卡扣过紧导致拆装困难。针对3D打印的工艺特性，整个支架的所有结构都做了打印方向优化，不需要添加大量支撑即可完成打印，所有悬空位置的角度都控制在45度以上，打印完成后只需要简单去除少量支撑毛刺即可使用，对于个人用户自制来说门槛很低，不需要复杂的后处理工序。从骑行场景的实际适配性来看，这款支架安装后不会干涉车把的转向动作，也不会影响前叉避震的正常行程，不管是日常城市通勤代步，还是林道越野、长途骑行，都能稳定固定定位器，为车辆提供隐蔽的定位追踪安装位，解决了骑行过程中车辆防盗定位的安装痛点，相比市面上通用型的粘胶式、绑带式固定座，这款叉形支架的贴合度更好，安装后整体更整洁，抗振动、抗冲击的性能也更适配自行车骑行的复杂工况。
