0.5吨立柱式悬臂维护起重吊机结构

　　这款0.5t额定载荷的立柱式悬臂吊，核心定位是小范围定点维护作业的起重配套，常见于小型机加工车间、实训教学场地、设备维修点这类不需要大跨度覆盖的场景，用来完成小型零部件拆装、工模具转移、轻型设备部件移位这类作业，避免人工搬运重型小件带来的磕碰与劳损风险。从结构设计逻辑来看，整体采用单立柱悬臂的经典构型，底部通过法兰盘与预埋基础或者加厚地坪做螺栓刚性连接，立柱作为主要承载构件，采用空心圆管截面，在保证抗扭、抗弯截面模量满足0.5t载荷下挠度要求的同时，尽可能降低自重，减少基础承载压力。悬臂部分采用矩形截面型钢焊接成型，和立柱顶部的回转支承座连接，可绕立柱轴线做360度水平回转，作业覆盖范围为悬臂长度为半径的圆形区域，

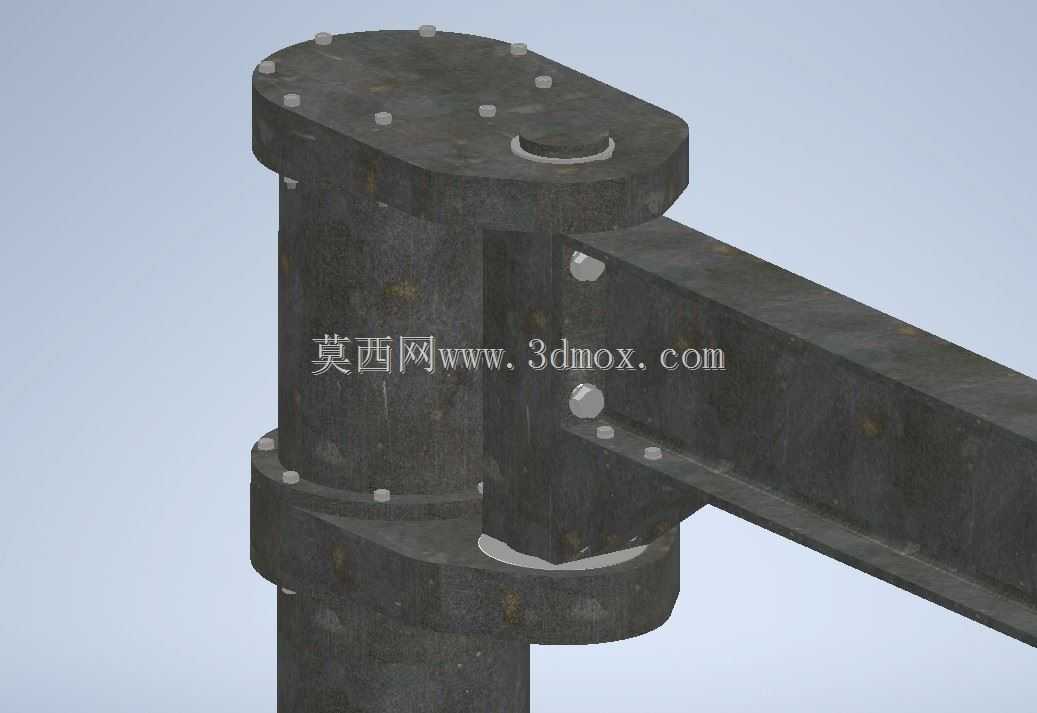

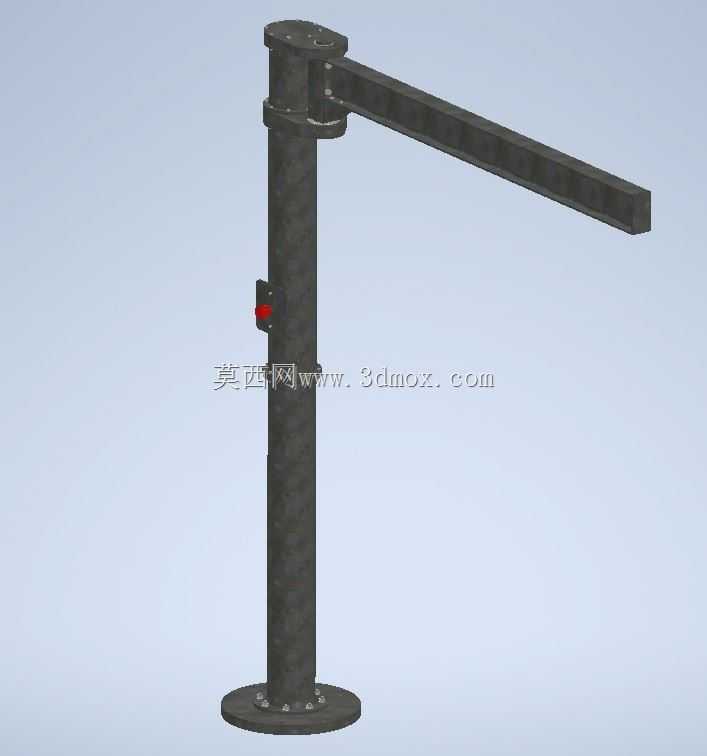

　　适配定点工位周边的物料转移需求，不需要额外铺设行走轨道，安装门槛远低于桥式起重机、门式起重机这类大型起重设备。立柱中部设置的带急停功能的控制盒，集成了起升机构的操作按钮，操作人员站在地面即可完成起升、回转的操控，控制盒安装高度符合人体工程学要求，站立操作时不需要抬手或者弯腰即可触达按键，急停按钮采用红色凸头设计，遇到突发情况可快速拍下切断动力回路。回转部位的连接结构采用上下双轴承限位的设计，既保证悬臂回转时的同轴度，避免转动过程中出现卡滞、晃动，也能承受起吊载荷带来的倾覆力矩，将载荷平稳传递到立柱主体再传导至基础。悬臂的端部做了封板处理，避免内部锈蚀，同时预留了电动葫芦或者手动葫芦的安装挂点，

　　用户可根据实际作业频率选择手动或者电动起升机构，手动葫芦适配低频次、低起升速度的维护场景，电动葫芦则适配作业频次稍高、需要提升效率的工位。安装边界方面，底部法兰的螺栓孔采用圆周均布设计，需要匹配的基础混凝土强度不低于C25，预埋螺栓的埋深需要满足抗拔要求，安装时需要保证立柱的垂直度偏差不超过千分之一，避免回转时出现偏重卡滞，悬臂下沿距离地面的净空高度需要满足起吊物的最大起升高度加上葫芦本体尺寸、安全距离的总和，避免起吊时物件刮蹭地面或者周边设备。从实际使用场景来看，这类小吨位悬臂吊非常适合实训教学场景的设备拆装作业，比如小型发动机、变速箱的拆装实训，不需要动用大型起重设备，学生在教师指导下即可完成小重量部件的平稳起吊移位，

　　也适合小型维修车间内的重型工具、待修零部件的工位间转移，作业半径内无遮挡的情况下，单人即可完成操作，不需要额外配合作业人员。设计过程中针对悬臂的挠度做了针对性校核，在额定载荷下悬臂端部的下挠量控制在悬臂长度的1/500以内，避免起吊过程中出现明显的低头晃动，保证起吊作业的平稳性，立柱与基础连接的法兰焊缝采用全周满焊工艺，焊后做去应力处理，避免长期受载出现焊缝开裂的问题，回转部位的润滑脂注油嘴外露设置，日常维护时可直接加注润滑脂，不需要拆解结构即可完成保养，降低后期维护成本。整体结构没有多余的冗余设计，所有构件都围绕0.5t额定载荷的作业需求做匹配，没有过度追求大载荷冗余带来的成本与重量浪费，也没有因为减重导致结构安全系数不足，安全系数按照轻型起重设备的要求取1.5倍，完全满足日常轻型维护起重的使用需求。
