汽车车厢内部声学仿真分析结构

　　在乘用车与商用车的整车NVH开发流程中，车厢内部声学特性的前置仿真验证是决定驾乘舒适性的核心环节，这套仿真分析结构完全围绕实车车厢的声学边界搭建，覆盖了从乘员舱声腔模态、钣金结构传声到内饰吸声特性的全链路分析逻辑。做这类仿真建模的时候，首先要明确实际应用中的核心诉求：车辆行驶过程中，动力总成振动、路噪、风噪会通过车身结构、空气传播两个路径传入车厢内部，不同频率段的噪声在车厢密闭声腔内会形成驻波、声聚焦等声学现象，直接影响驾乘人员的听觉感受，尤其是中低频段的结构传声，往往是车内轰鸣感的主要来源，建模时必须还原车厢的真实几何边界，不能做过度简化导致声腔模态计算偏差。

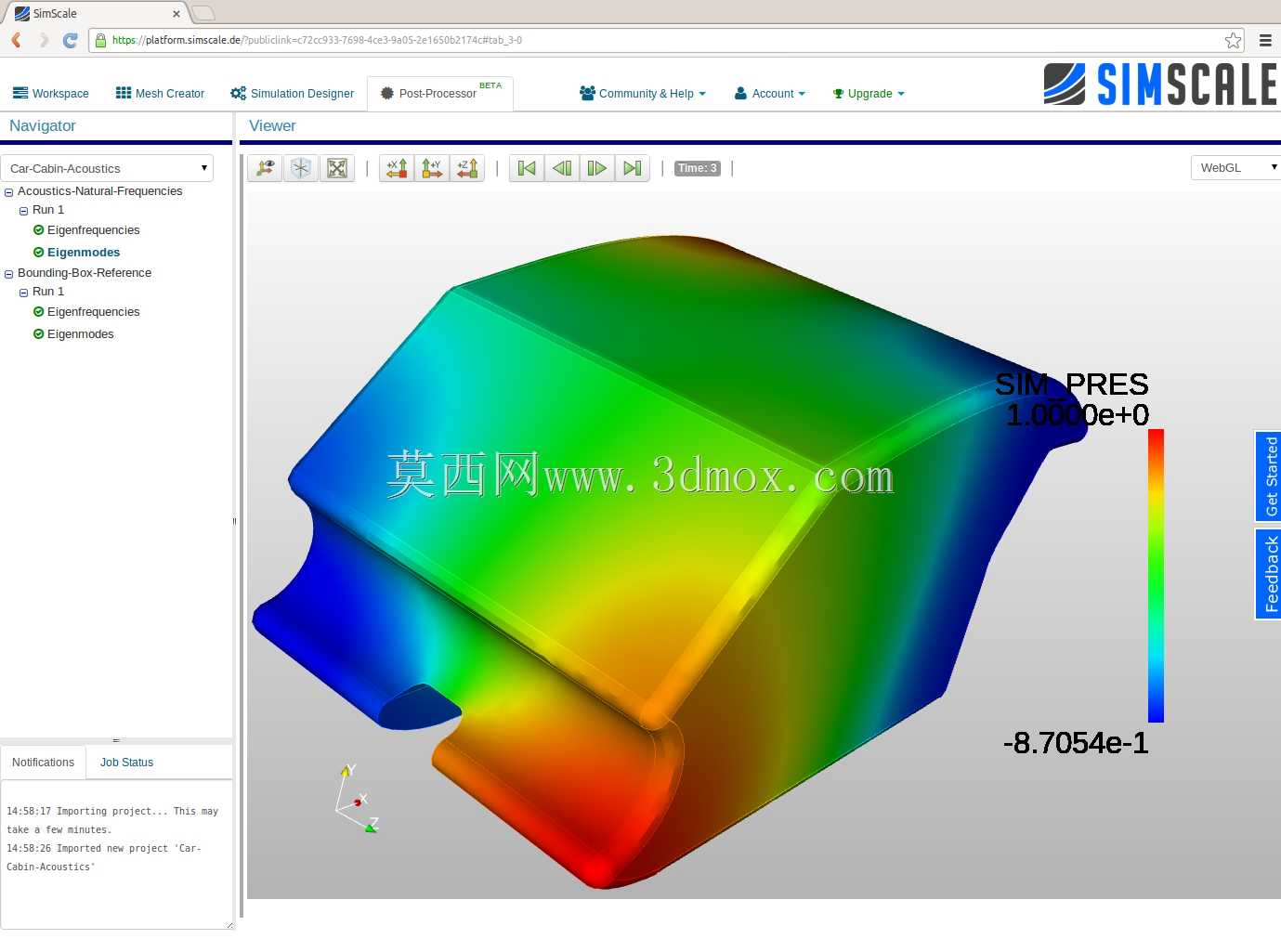

　　从结构设计逻辑来看，这套模型首先还原了车厢的封闭声腔轮廓，包含乘员舱的整体空间、仪表台下方的空腔、座椅占位后的剩余声腔、门板与侧围的内饰层间隙，这些容易被忽略的小空腔往往会产生局部声学共振，是实车调试中容易出现异响问题的区域。建模时对车身钣金的厚度、内饰层的吸声系数参数做了对应映射，在仿真计算中可以直接耦合结构网格与声学网格，分析不同激励下的车厢内部声压分布，就像图中展示的云图那样，能直观呈现不同位置的声压级差异，定位声压过高的问题区域。

　　实际工程应用中，这类仿真模型可以在样车试制之前就完成多轮声学性能验证，不需要等到实车打造完成再通过贴阻尼片、调整内饰材料的方式整改，能大幅缩短NVH开发周期，降低整改成本。比如在分析怠速工况下的车内噪声时，可以给模型施加动力总成的悬置振动激励，计算车厢内不同座位位置的声压响应，判断是否存在声腔模态与激励频率耦合的问题，要是发现某一频率下后排乘员位置声压过高，就可以针对性调整后围钣金的阻尼分布、或者修改后排内饰的吸声材料参数，提前规避轰鸣问题。

　　关于安装与边界匹配，这套仿真结构的几何轮廓完全对标量产车型的车厢实际尺寸，建模时保留了车门密封面、车窗玻璃、前后风挡的真实位置与倾角，这些界面都是声反射的关键边界，玻璃的硬反射特性会直接影响车厢内的声传播路径，建模时不能将其简化为普通钣金边界。同时模型预留了座椅、内饰件的参数调整接口，可以根据不同配置车型的内饰材料特性，快速替换吸声、隔声参数，适配不同配置等级车型的声学仿真需求，不需要重新搭建基础声腔模型。

　　在高速行驶风噪分析场景下，这套模型还可以导入外流场计算得到的车窗表面脉动压力数据，作为声学激励输入，计算风噪传入车内后的声压分布，判断A柱、后视镜区域的涡流噪声对车内的影响程度，为外造型的风噪优化提供数据支撑。不同于单纯的结构力学模型，声学仿真模型对网格的连续性、封闭性要求更高，哪怕是几毫米的几何缝隙，都可能导致声腔网格计算出现错误，因此建模过程中对车厢所有的拼接缝隙、安装过孔都做了声学密封处理，完全模拟实车装配后的密闭车厢状态，保证仿真计算结果与实车测试结果的一致性。

　　很多初做NVH仿真的工程师容易犯的错误是过度简化车厢内部结构，把座椅、仪表台这些大体积内饰件直接忽略，只保留白车身围成的空腔，这样计算出来的声腔模态会和实车偏差很大，因为座椅占据了车厢内近五分之一的声腔体积，而且其多孔材料特性本身就有吸声作用，这套模型在搭建时就将座椅作为吸声结构纳入声腔计算域，还原了真实的声腔容积与吸声边界，计算得到的模态频率、声压分布结果和实车测试值的偏差可以控制在工程允许范围内。另外针对车厢内的空调出风口、扬声器安装位这些局部结构，模型也做了对应保留，在做空调系统气动噪声分析、车载音响声场调试的时候，也可以直接复用这套基础模型，不需要重复建模，提升整个车型开发过程中的仿真效率。
