带线性静力学分析结果的轴承支撑座

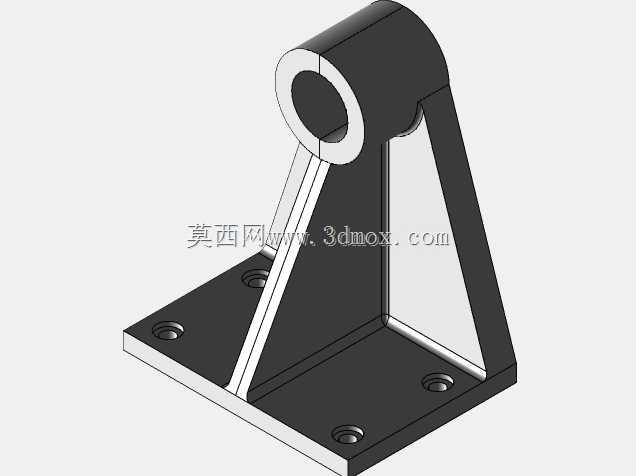

　　在各类旋转传动设备的机架布局中，这类带一体化斜向加强筋的轴承支撑座，主要承担轴系的径向与复合载荷传递作用，常见于中小型输送线驱动端、轻工机械的动力输入模块、小型试验台的轴系固定工位，区别于标准剖分式轴承座的通用适配性，该结构针对安装空间受限、载荷方向存在固定偏角的场景做了定向优化，不需要额外加装辅助支撑块就能抵消轴系运转带来的倾覆力矩。从结构设计逻辑来看，主体的圆筒轴承安装孔与底部安装基面、斜向加强筋采用一体化成型思路，安装基面预留的三个沉头固定孔呈三角分布，相比双排对称孔位的布局，在同等安装面占用面积下能获得更优的抗扭转刚度，孔位的沉头深度经过匹配常规内六角圆柱头螺钉的头部尺寸设计，安装后螺钉头部不会突出基面，避免与周边走线、

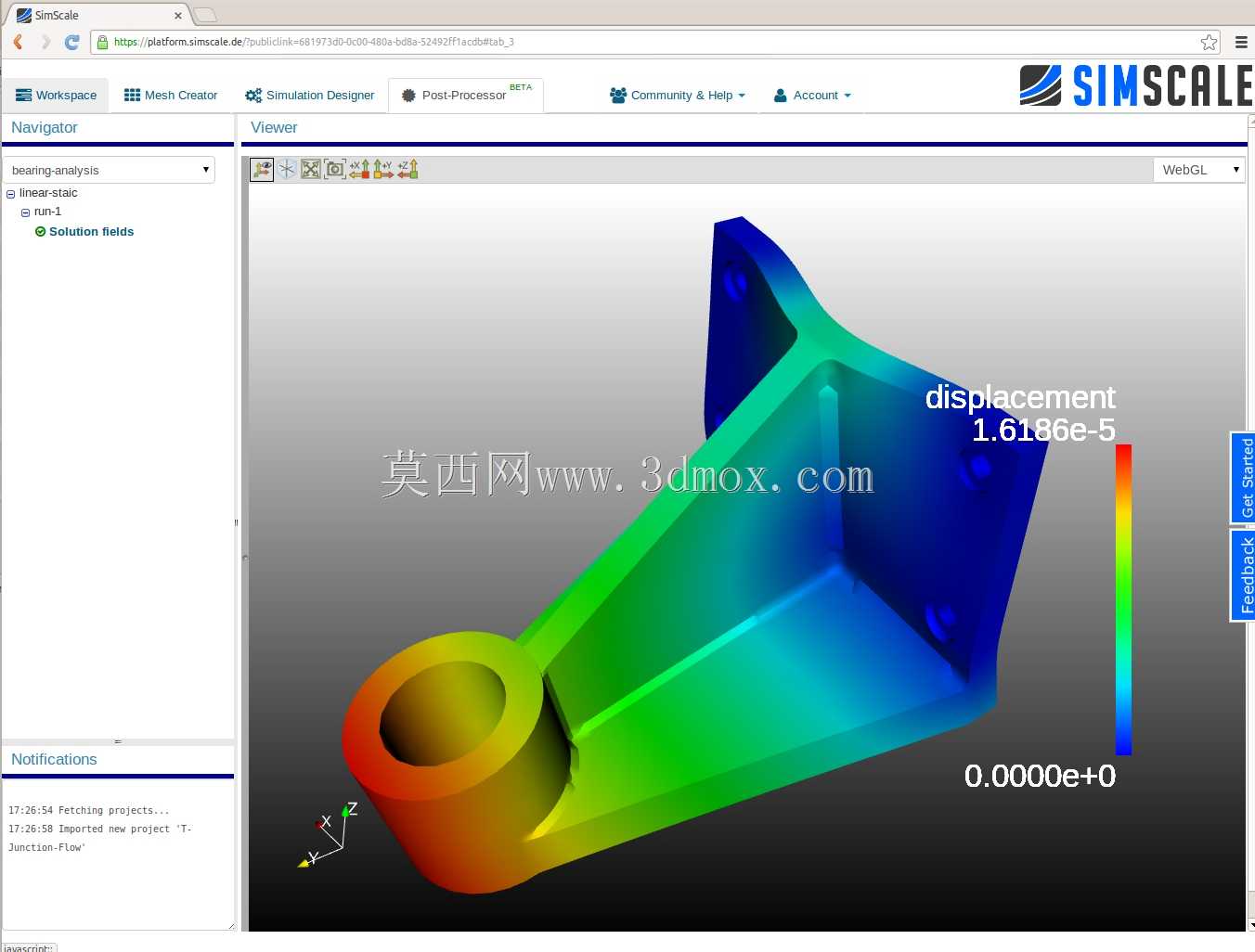

　　护板结构产生干涉。斜向连接筋的截面采用渐变厚度设计，从轴承孔外侧的厚壁区域平滑过渡到安装基面的边缘，既避免了直角连接处的应力集中问题，也能在控制整体重量的前提下，将轴承孔承受的径向载荷均匀分散到整个安装基面，不会出现局部应力过高导致的基座变形。结合SimScale平台的线性静态分析云图可以看到，在额定径向载荷作用下，结构的最大位移出现在轴承孔的最远端，位移量处于微米级，完全满足常规工业场景下轴系的回转精度要求，应力分布从轴承孔接触区域的高值区顺着加强筋平滑过渡到安装基面的固定端，整个应力传递路径没有出现突变拐点，说明筋条的走向完全匹配载荷的传递方向，没有冗余的结构材料。在实际安装适配层面，轴承安装孔的内径公差按照基孔制过渡配合设计，

　　可适配常用的深沟球轴承、角接触轴承的外圈安装，孔端预留的倒角可方便轴承压装时的导向，避免压装过程中刮伤轴承外圈配合面。安装基面的平面度要求控制在合理范围内，与设备机架安装面贴合后不需要额外加装调整垫片就能保证轴承孔的轴线与传动轴的同轴度要求，减少现场安装的调试工作量。结构的整体外轮廓没有突出的尖锐棱角，所有棱边都做了小圆角过渡，一方面能消除加工过程中的应力残留，另一方面也避免安装调试过程中棱角划伤操作人员。这类支撑座在选型替换时，需要重点核对轴承孔的内径尺寸、安装基面的孔位间距、轴承孔中心到安装基面的中心高三个核心尺寸，只要这三个参数匹配，就可以直接替换同载荷等级的标准轴承座使用，不需要对原有设备的安装面做二次加工。

　　相比铸造类标准轴承座，该结构的壁厚分布更均匀，适合采用型材机加工或者3D打印的方式快速制作小批量定制件，在非标设备的快速迭代开发场景中，能大幅缩短零部件的加工周期，不需要开模就能完成样件制作，满足样机调试阶段的快速验证需求。在日常运维过程中，这类一体化结构的轴承座没有拼接缝隙，不会出现剖分座常见的连接螺栓松动、结合面渗油的问题，只需要定期检查轴承的润滑状态和安装螺钉的预紧力即可，运维工作量相比剖分式结构更低。针对有轻量化要求的设备场景，还可以在加强筋的非主要承载区域做局部的减重孔设计，只要保证应力传递路径的材料厚度满足强度要求，就能进一步降低整体重量，适配移动类设备、便携试验装置的安装需求。
