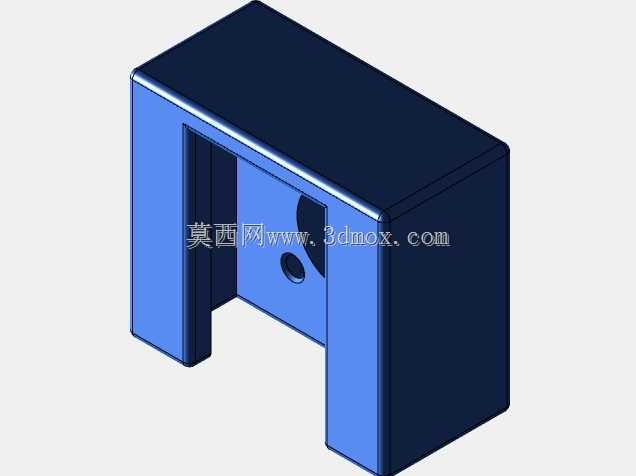

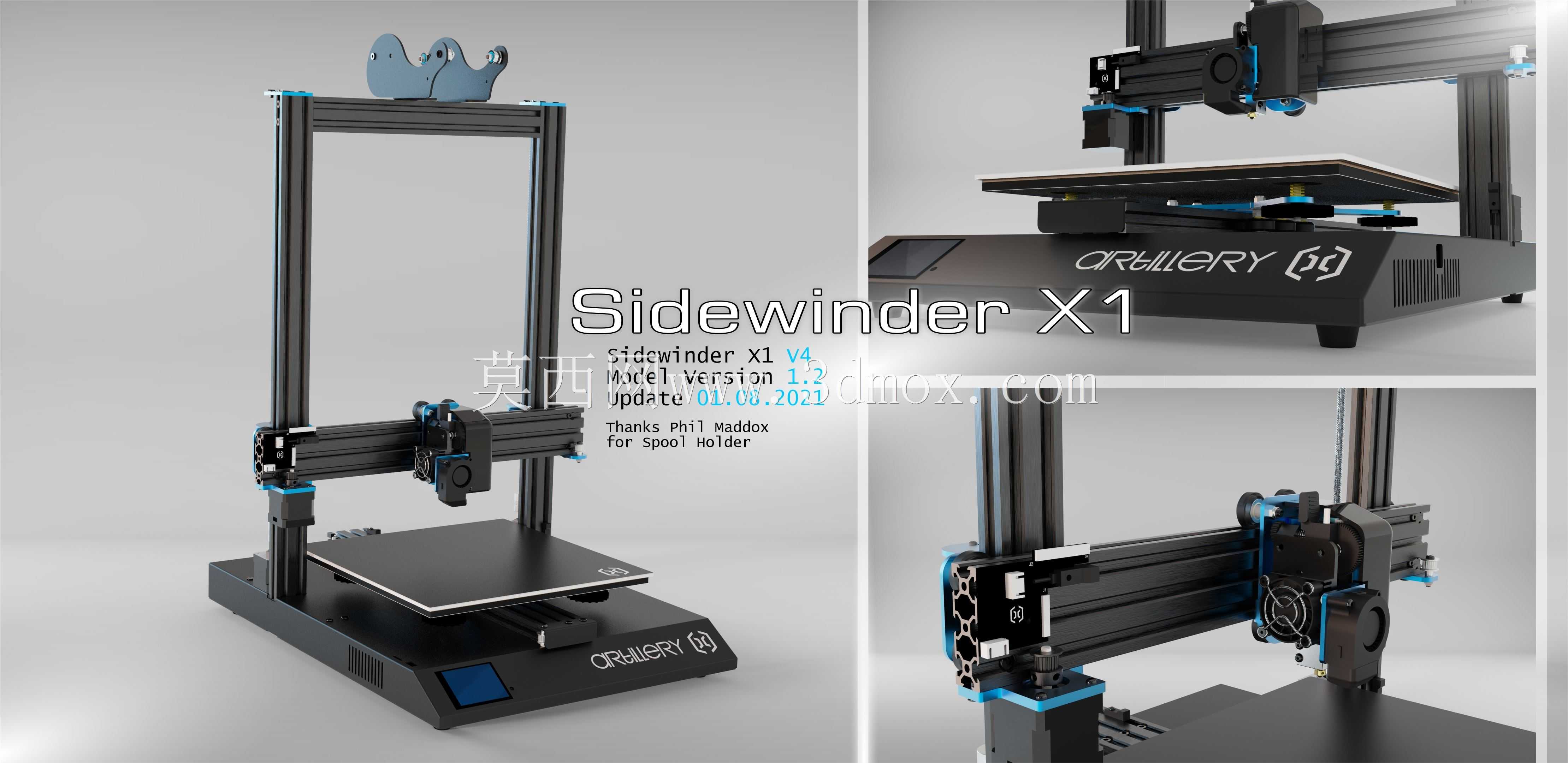

桌面级FDM熔融沉积成型3D打印设备结构

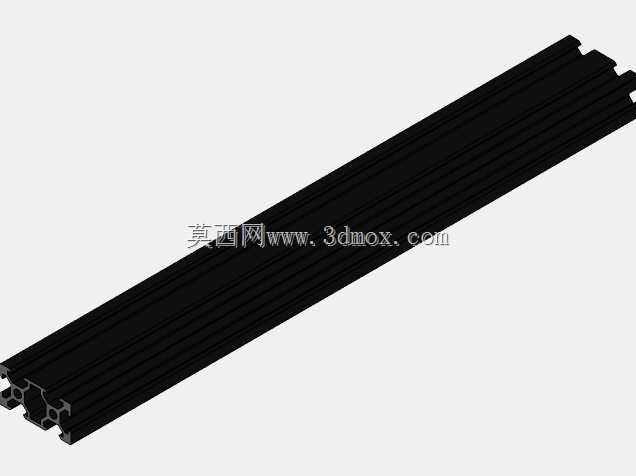

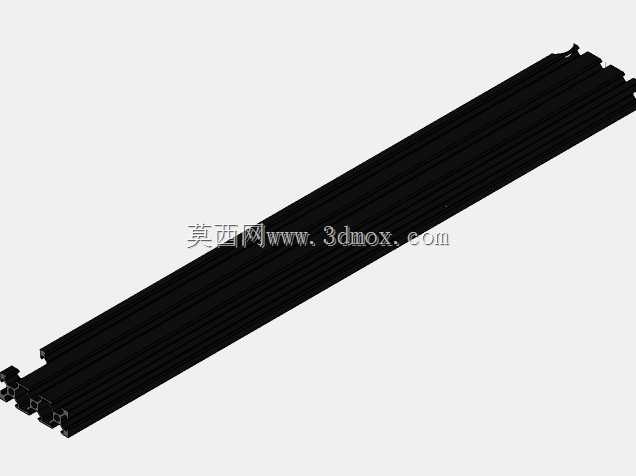

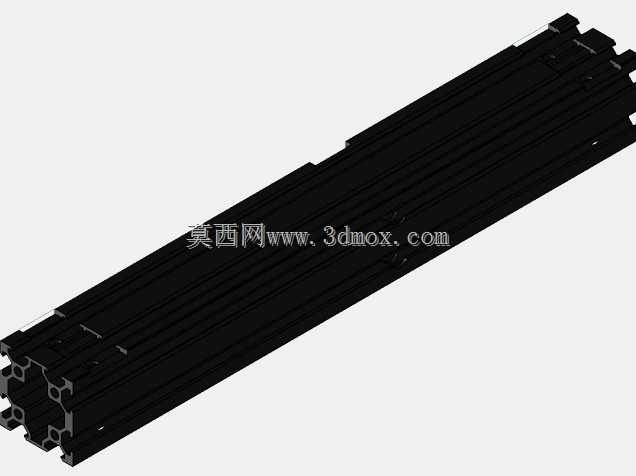

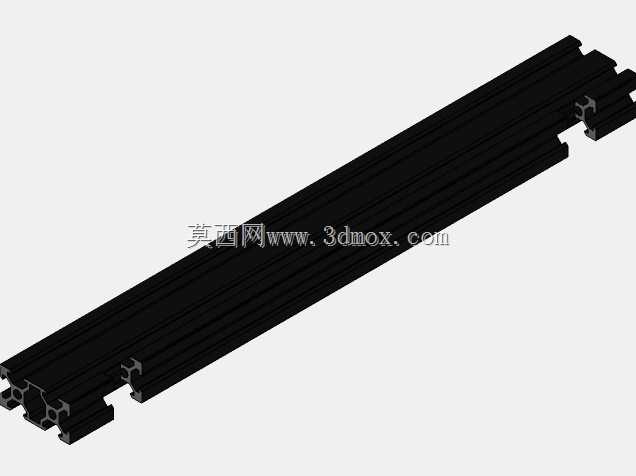

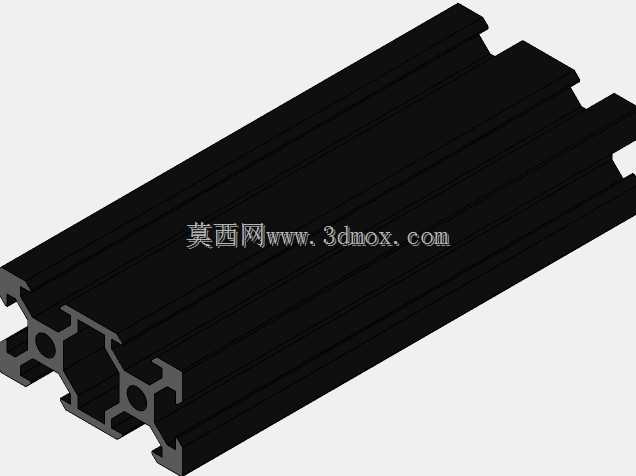

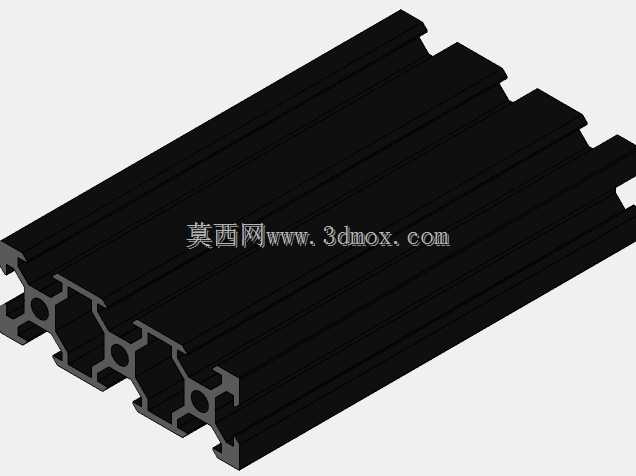

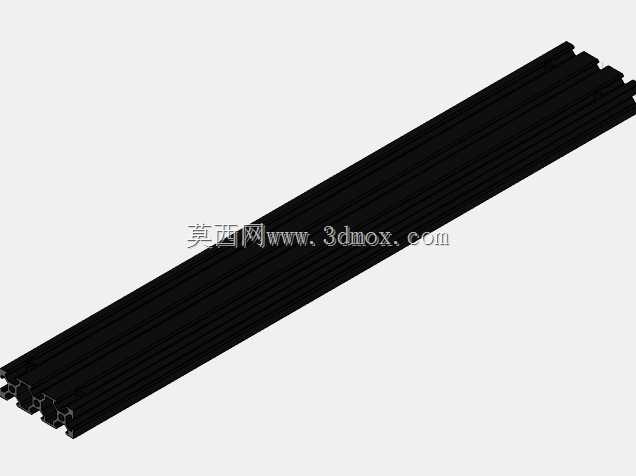

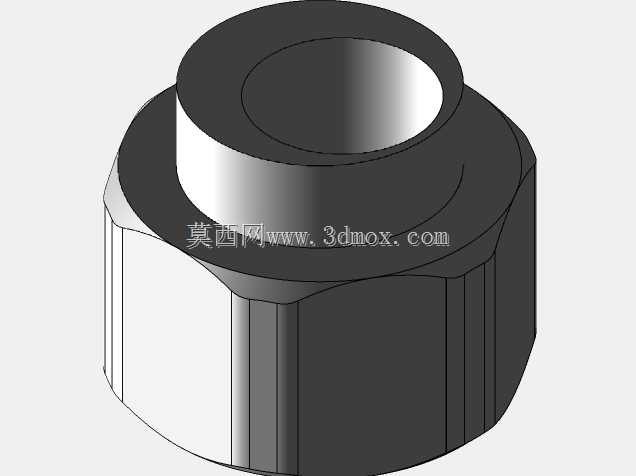

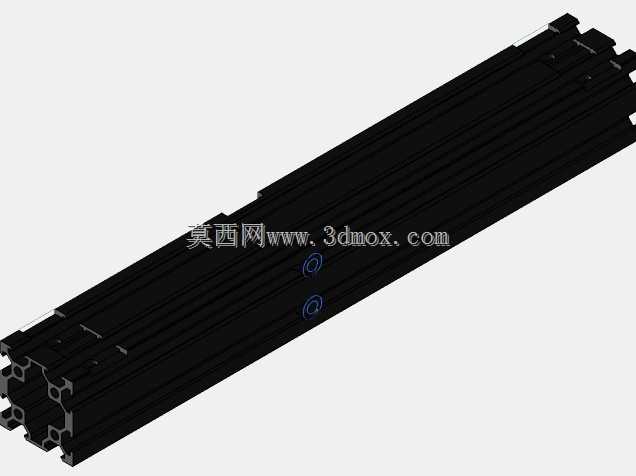

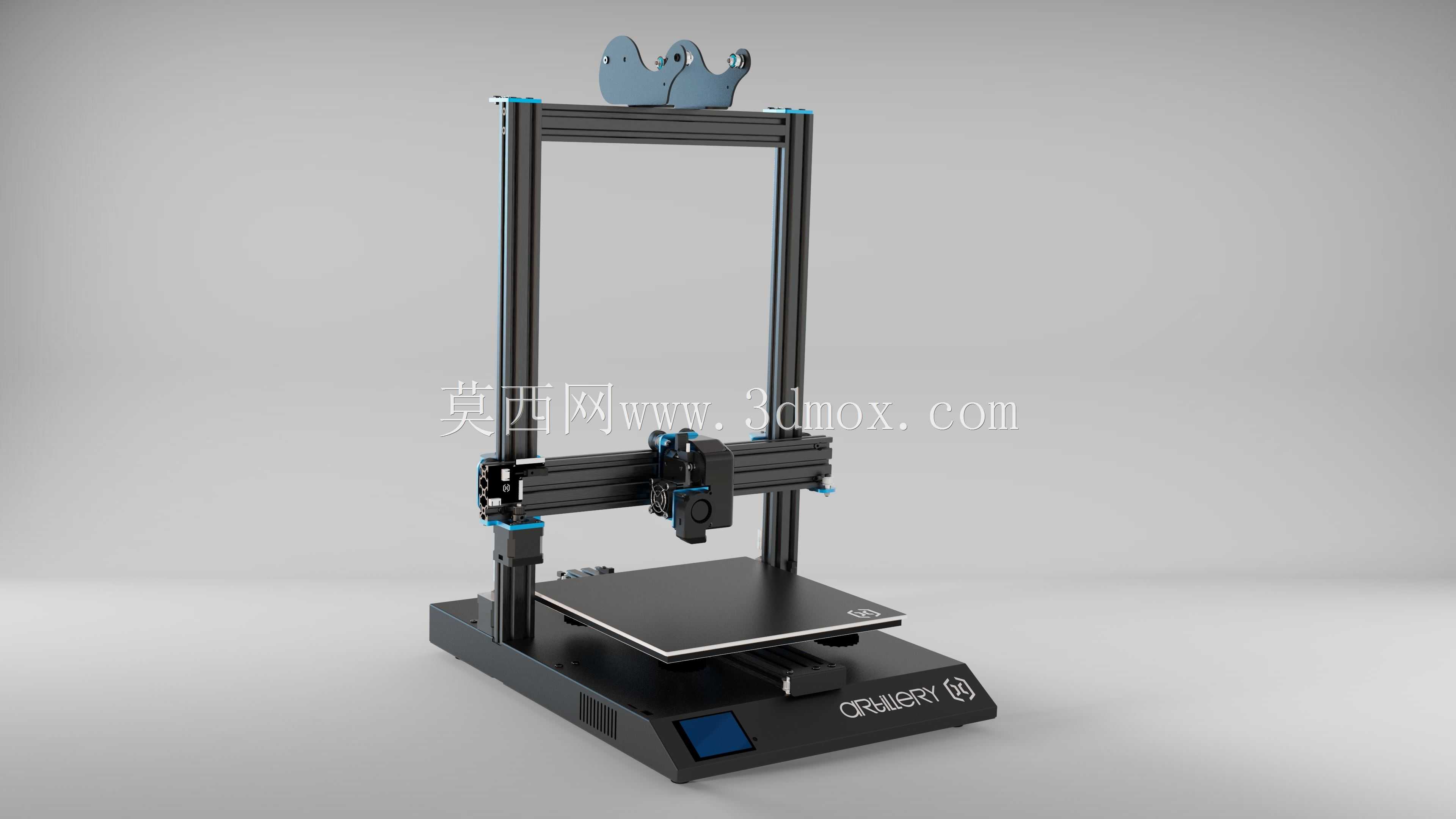

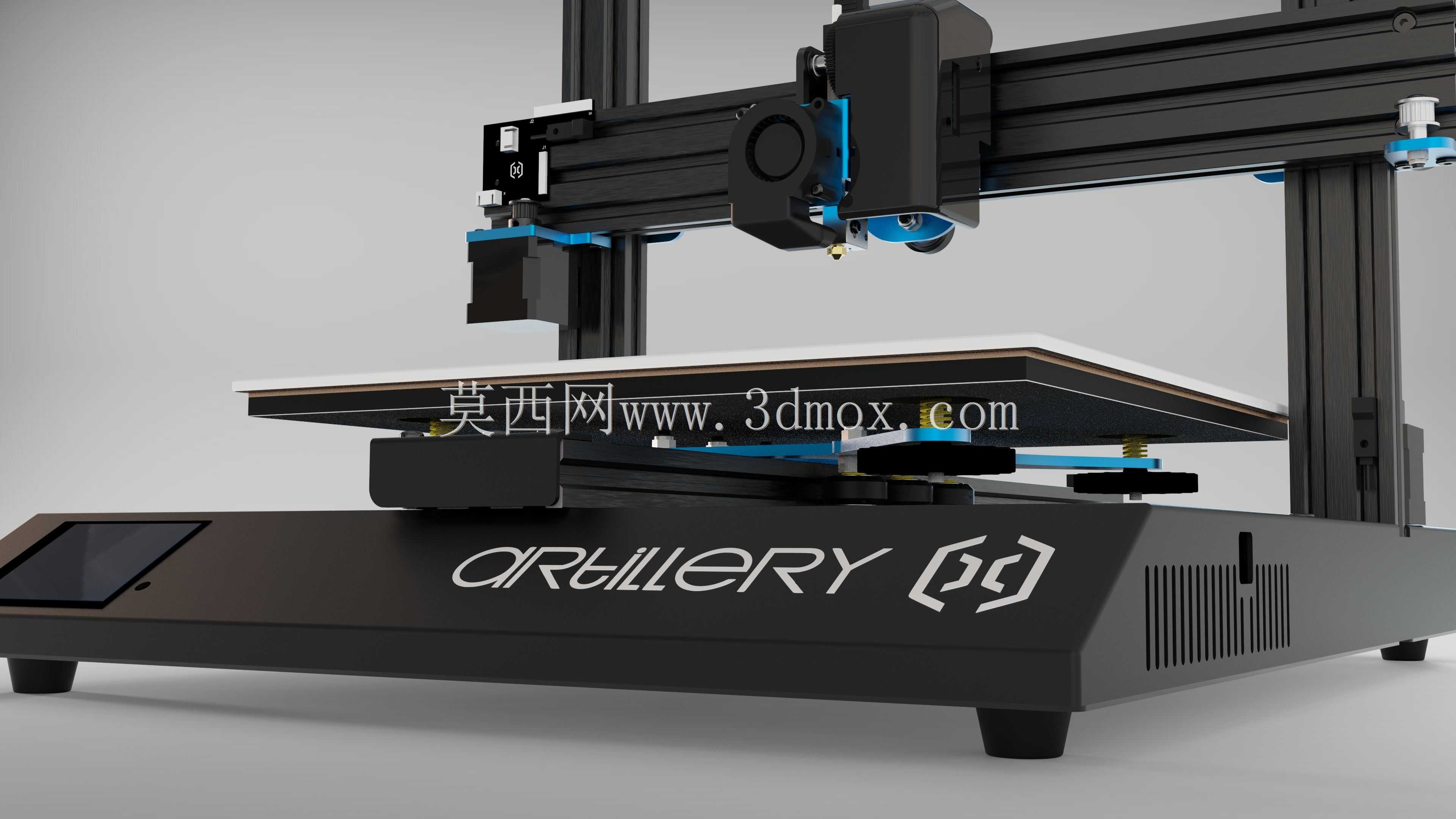

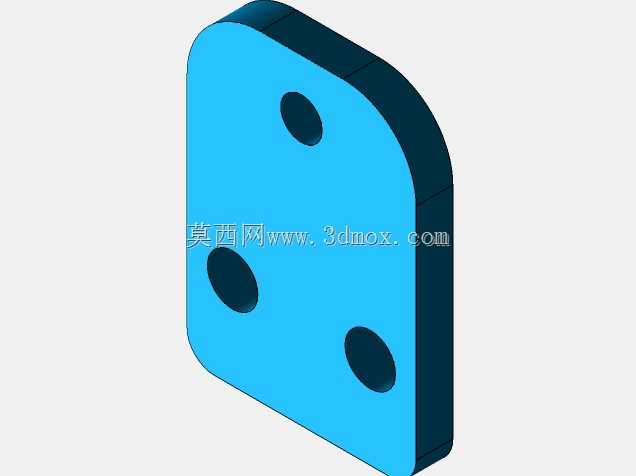

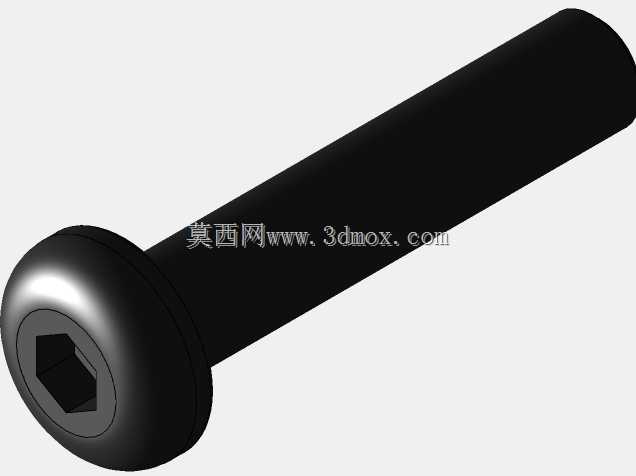

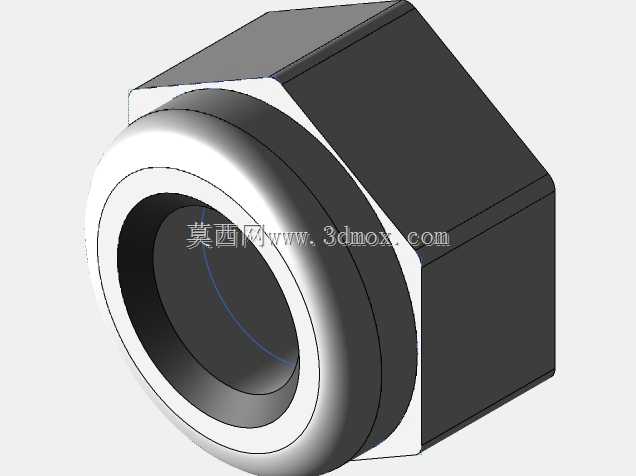

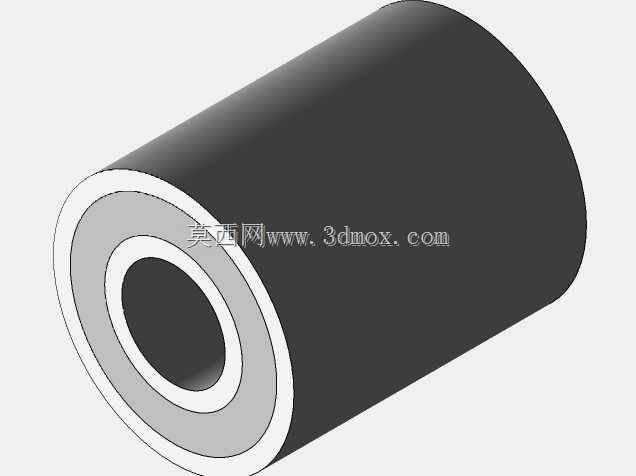

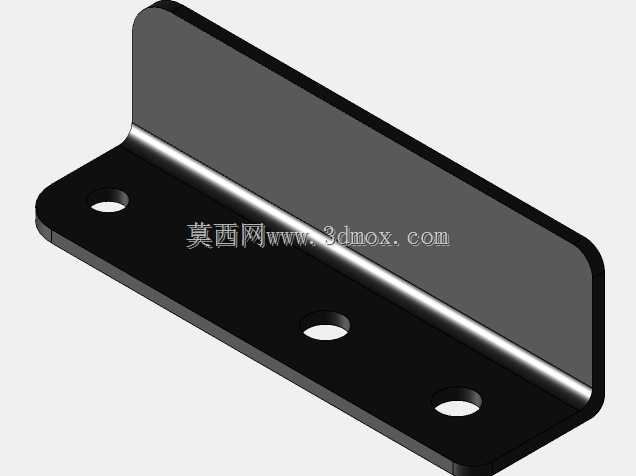

　　这套桌面级FDM打印设备的结构设计，核心围绕小批量原型制作、创客空间零件打样、教学实训场景的实际使用需求展开，区别于工业级大尺寸打印设备，整体框架采用标准2020铝型材拼接搭建，型材槽口兼容常规M5T型螺母安装，不需要额外定制加工连接件，组装阶段可以根据实际摆放的桌面深度微调底部框架的前后伸出量，安装边界控制在长宽400mm以内的桌面区域即可放置，不需要额外预留大型设备的操作空间。

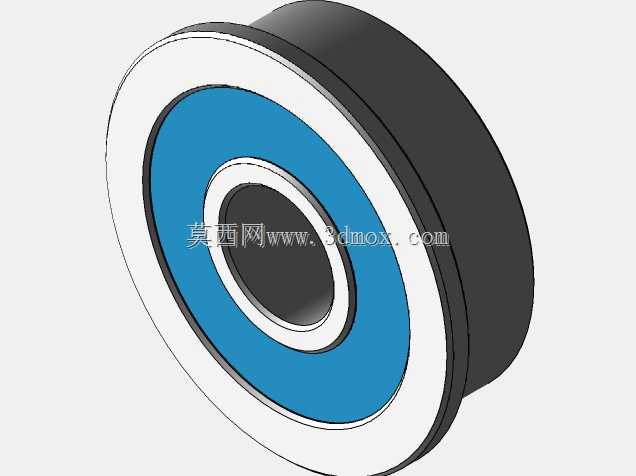

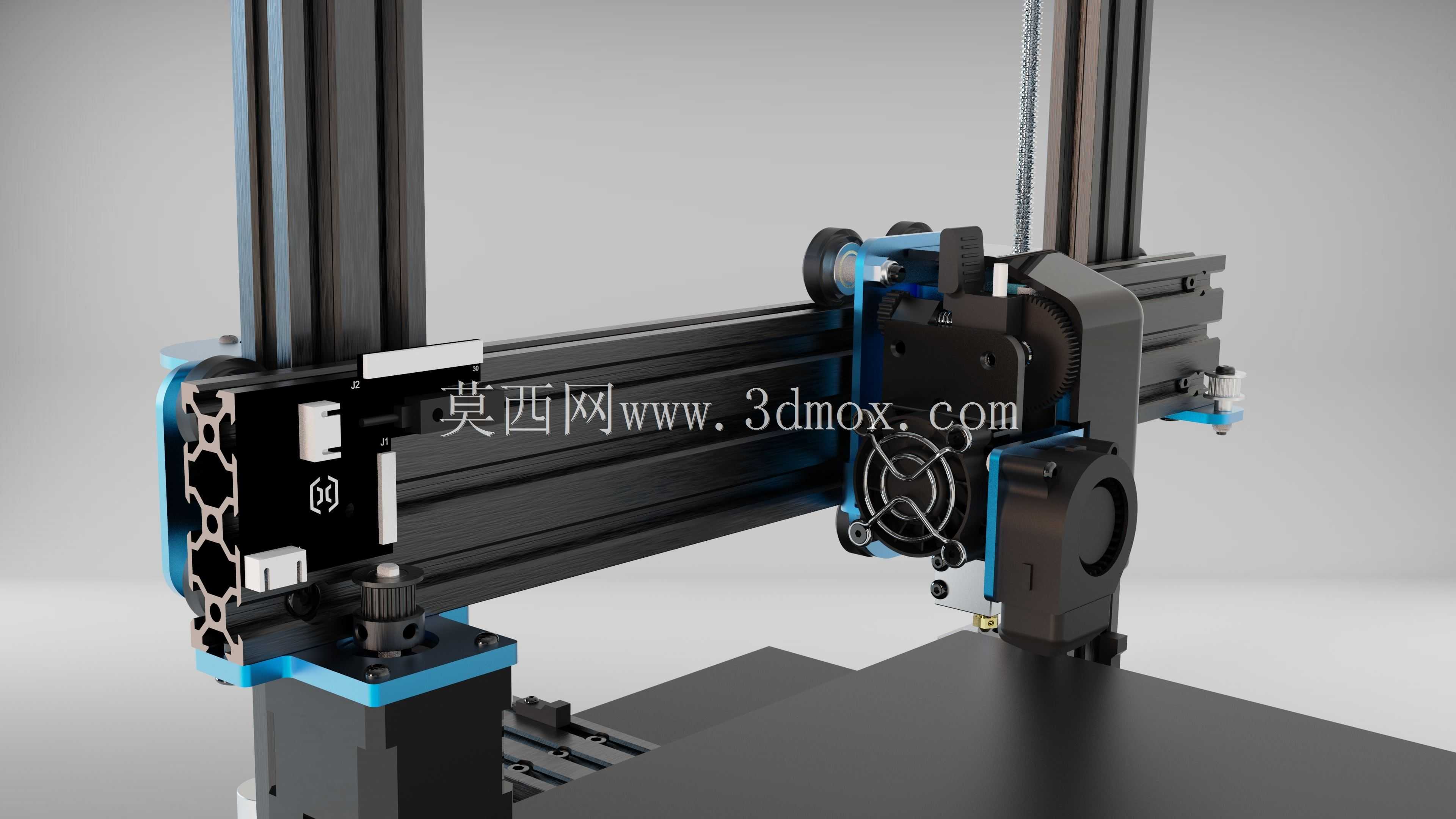

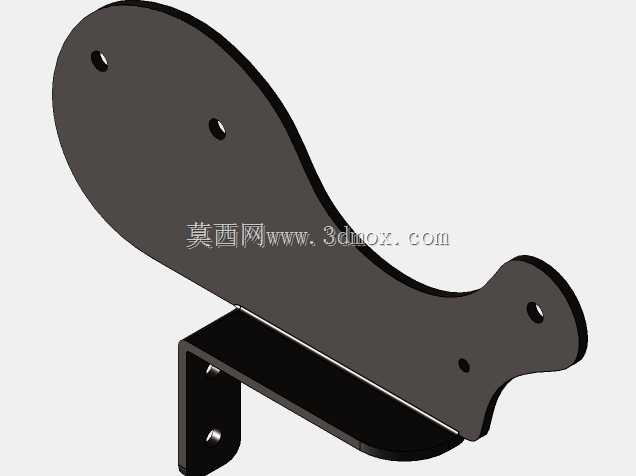

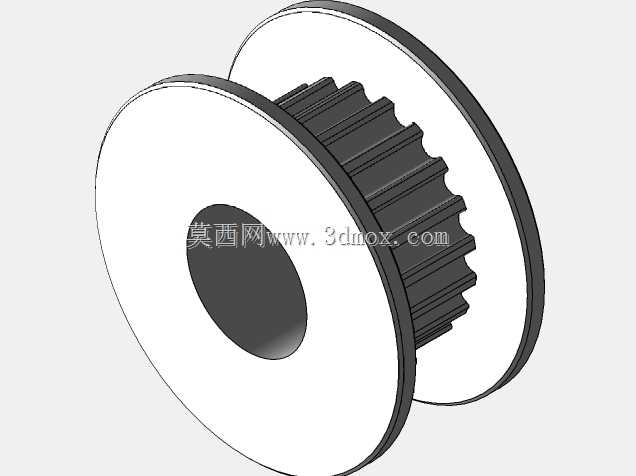

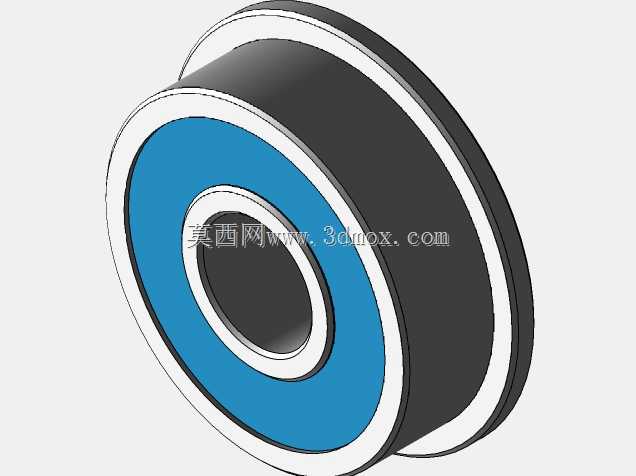

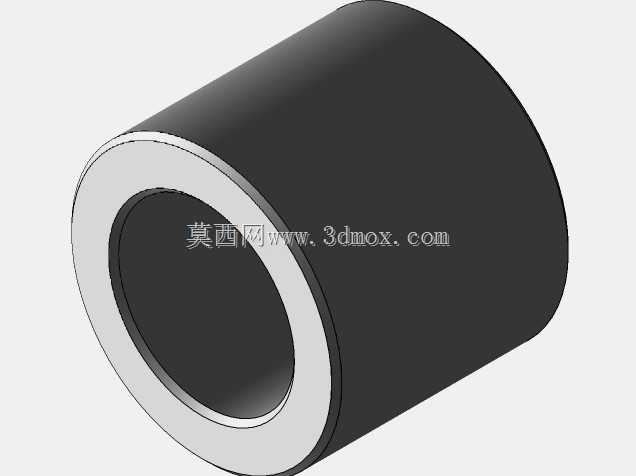

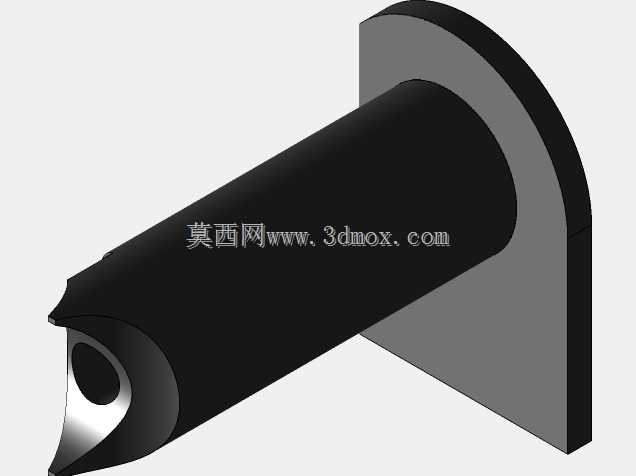

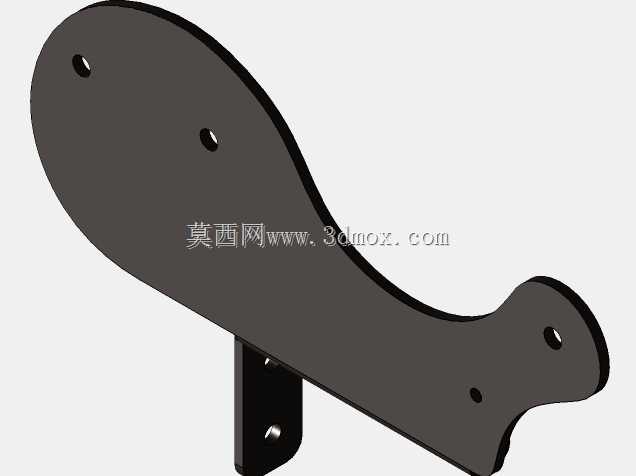

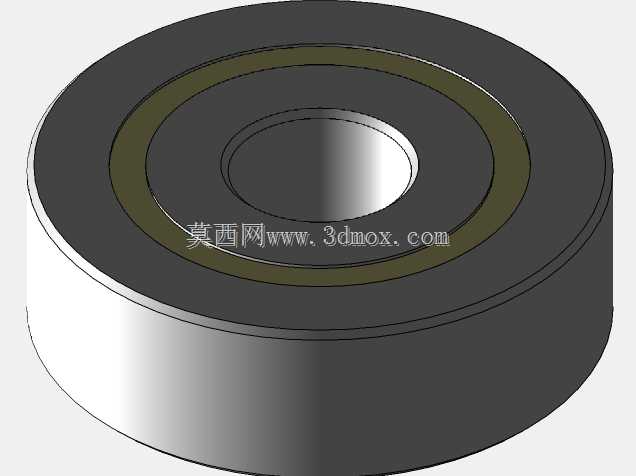

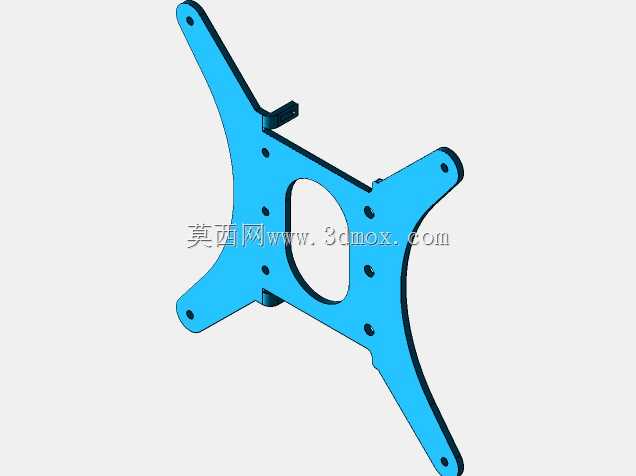

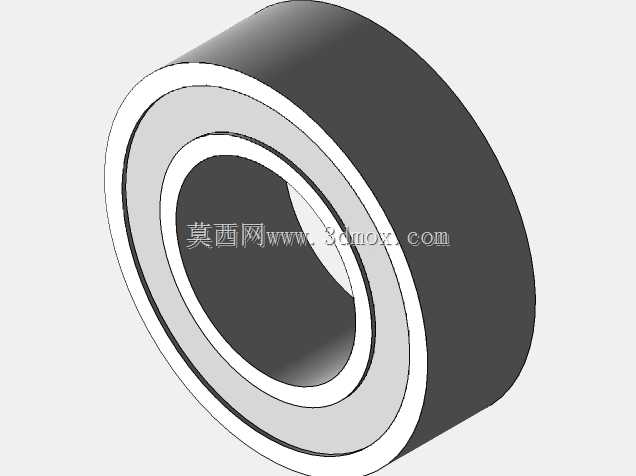

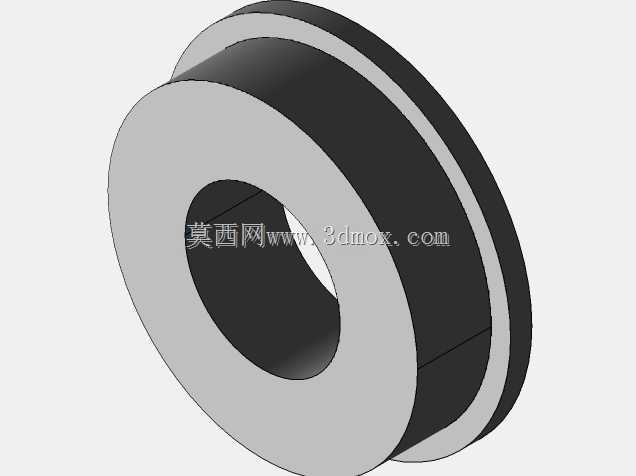

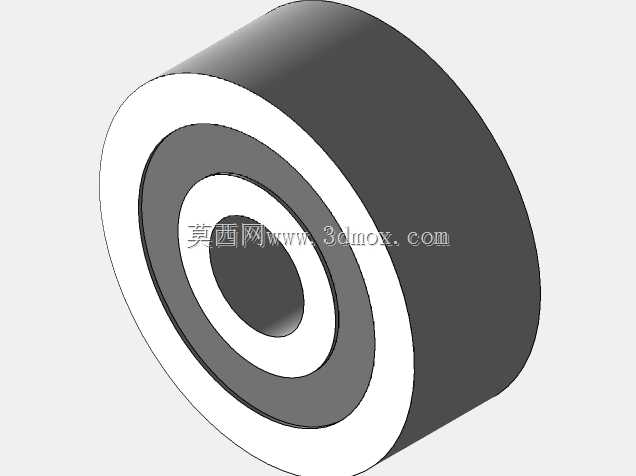

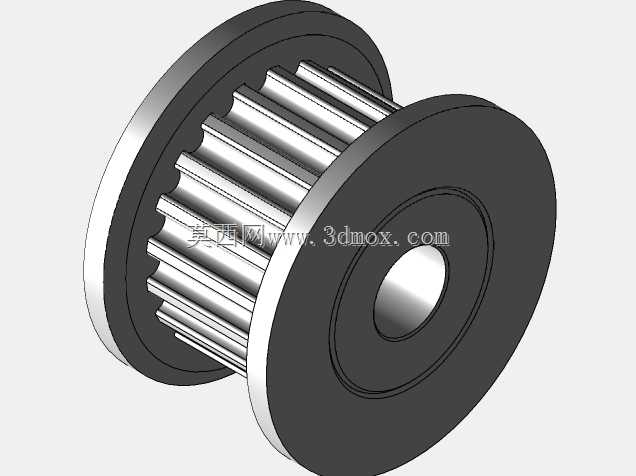

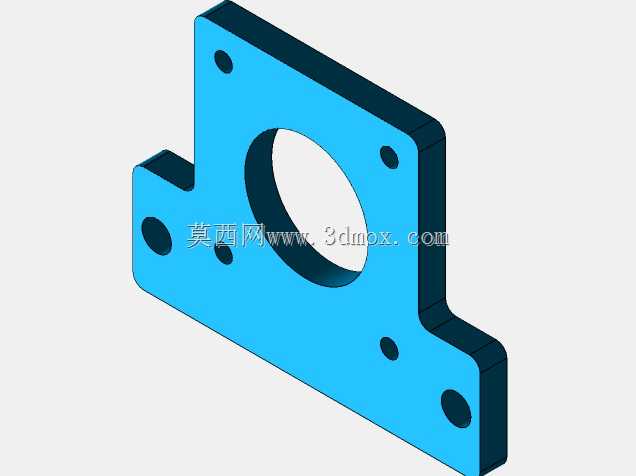

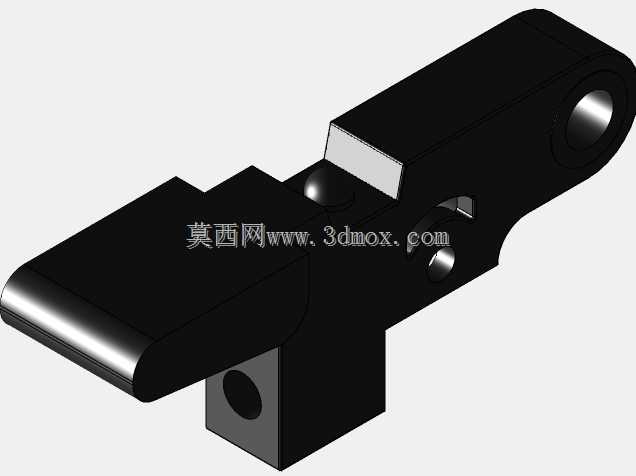

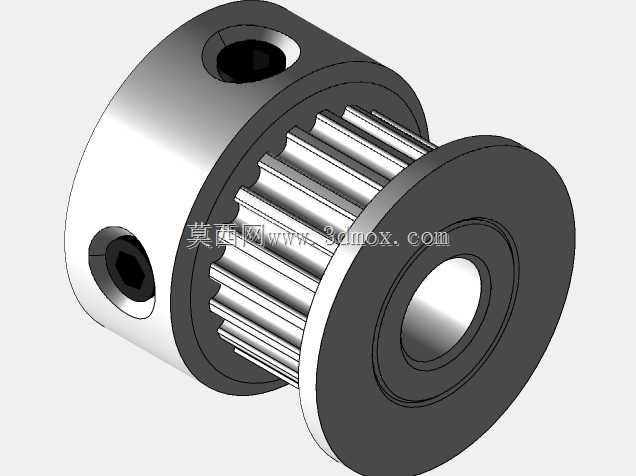

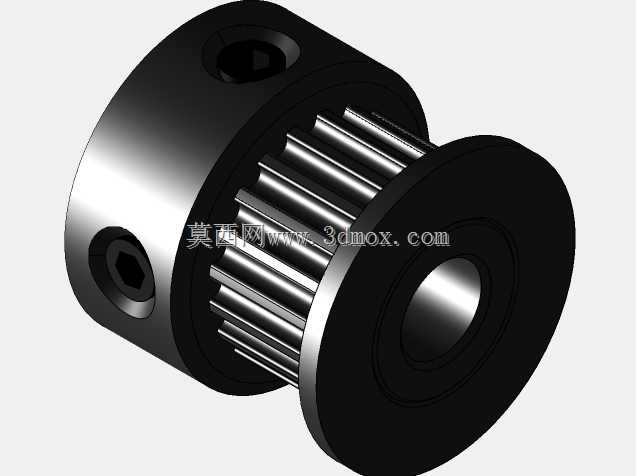

　　运动部分采用CoreXY结构的传动逻辑，X轴横梁搭载的挤出组件沿导轨做横向移动，热床平台沿Z轴双丝杆做垂直方向的升降运动，双Z轴丝杆的同步带联动设计，避免了单丝杆驱动带来的平台倾斜问题，打印过程中平台升降的重复定位精度可以控制在0.05mm以内，能够满足PLA、PETG等常规耗材的打印精度要求。顶部加装的线轴支架做了弧度优化，料卷放置在支架上时，耗材抽拉的阻力比常规侧装支架降低约30%，不会出现耗材拉扯导致的打印层厚偏移问题，支架的安装孔位直接对齐顶部铝型材的槽口，不需要额外打孔固定，用户可以根据自己使用的料卷宽度调整两个限位挡片的间距，适配1kg、0.5kg等不同规格的常规耗材卷。

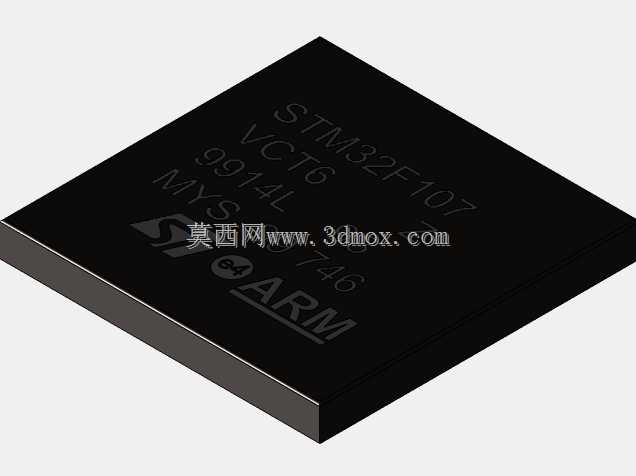

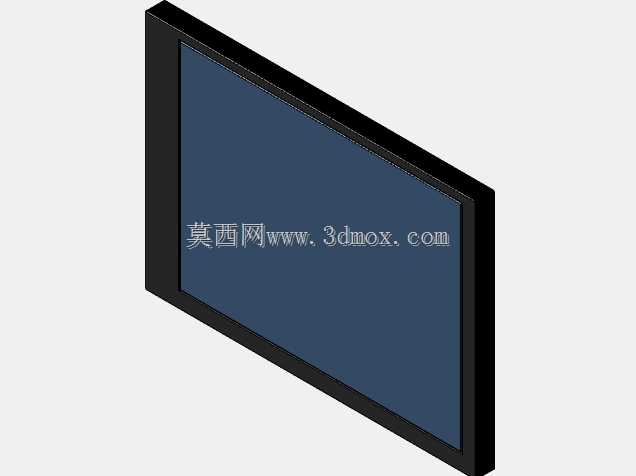

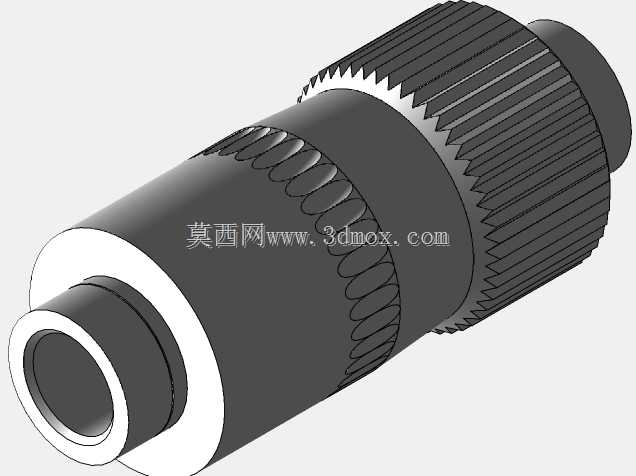

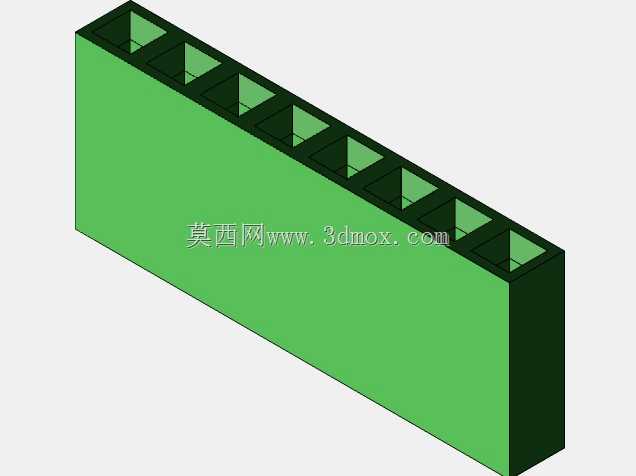

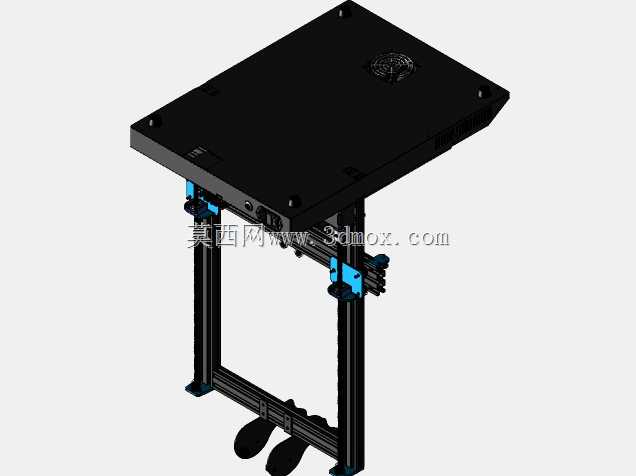

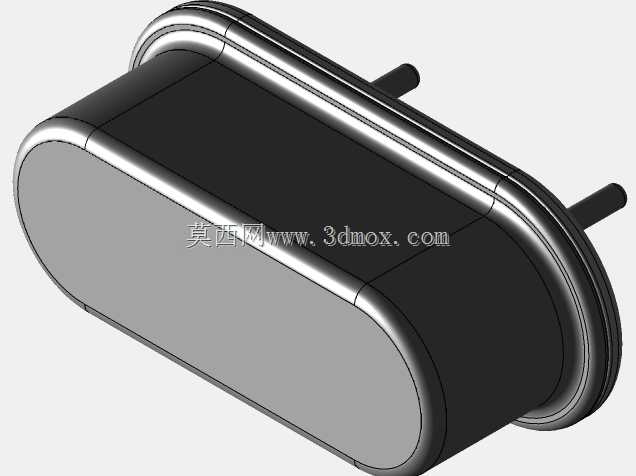

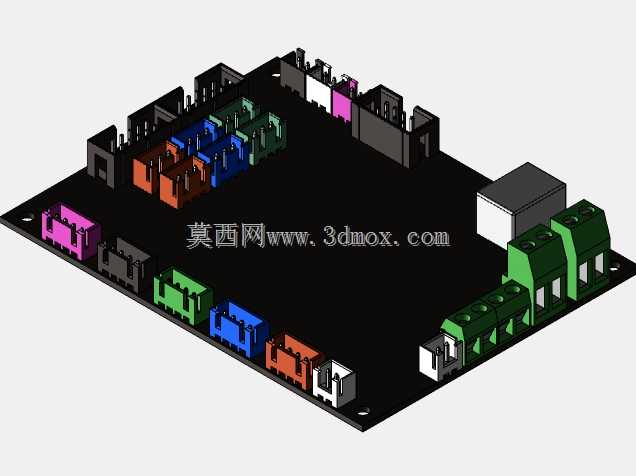

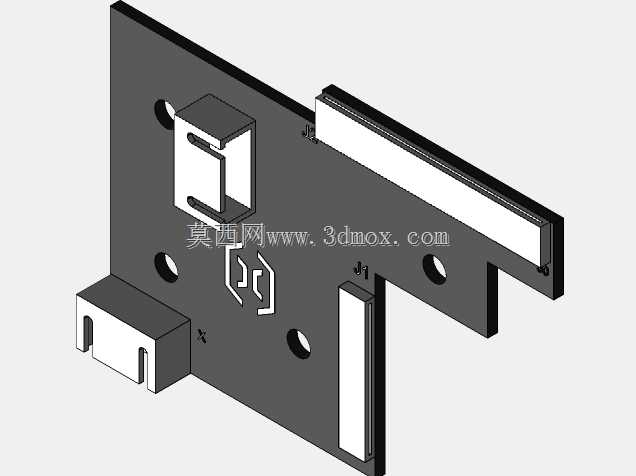

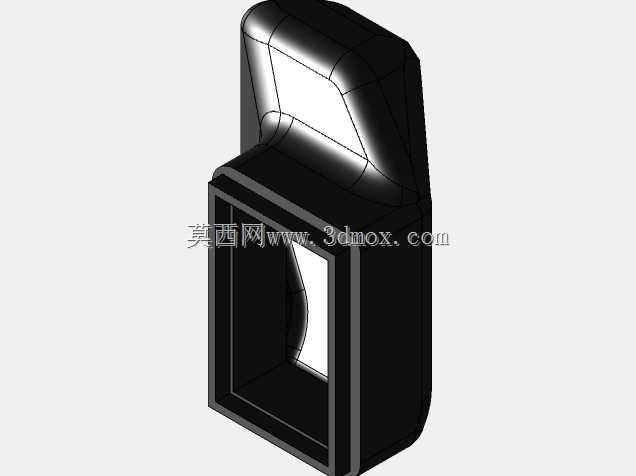

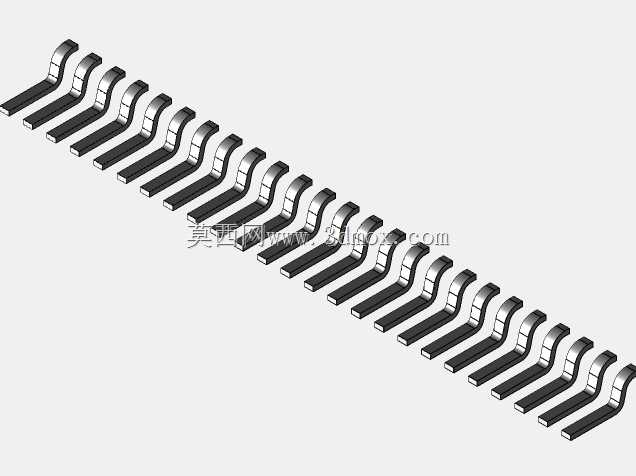

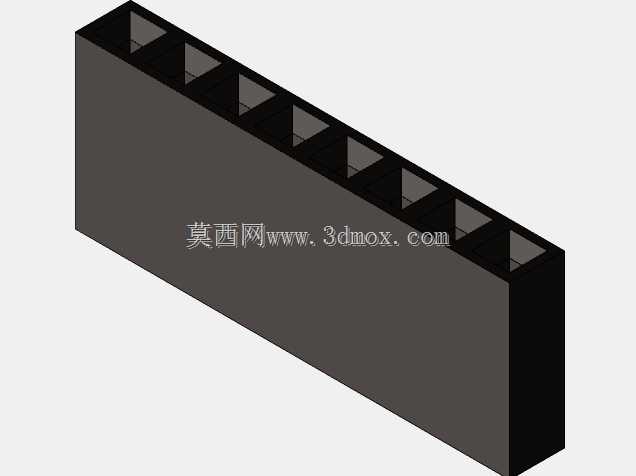

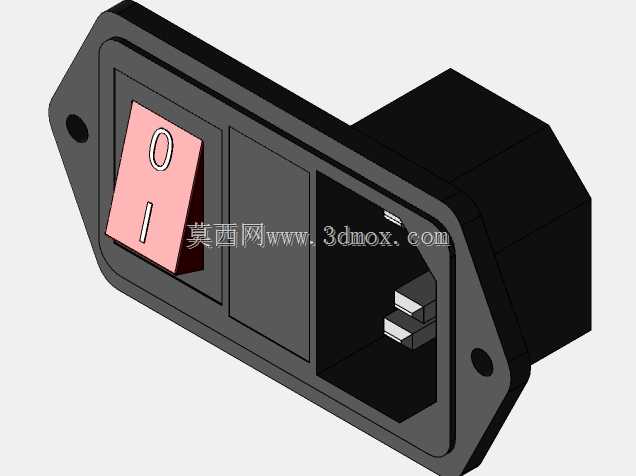

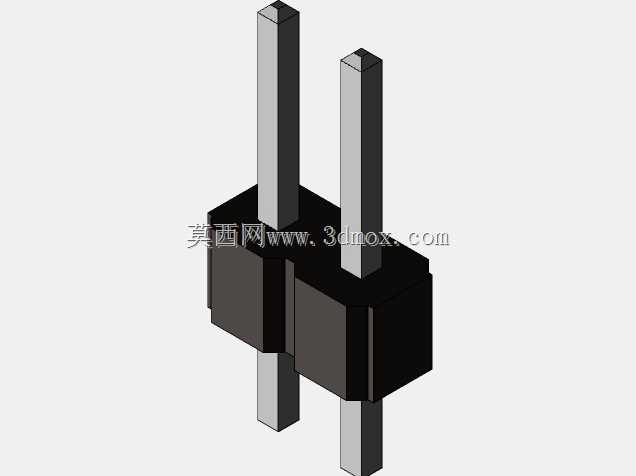

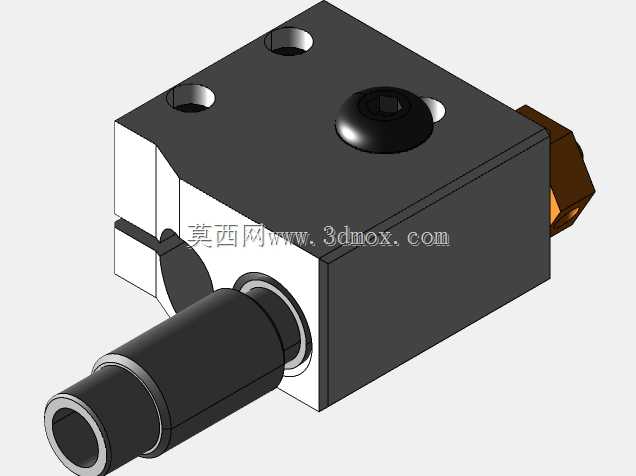

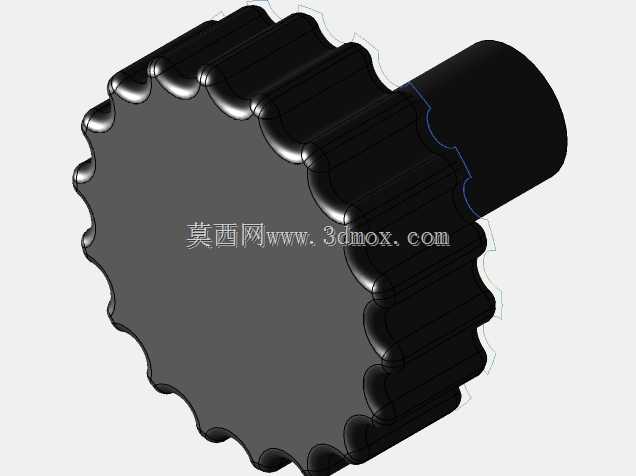

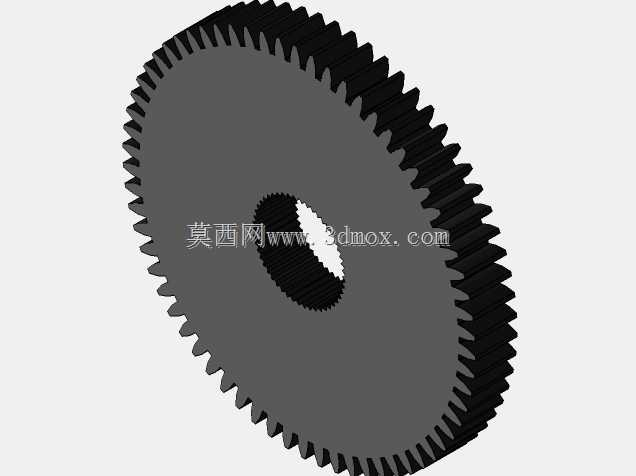

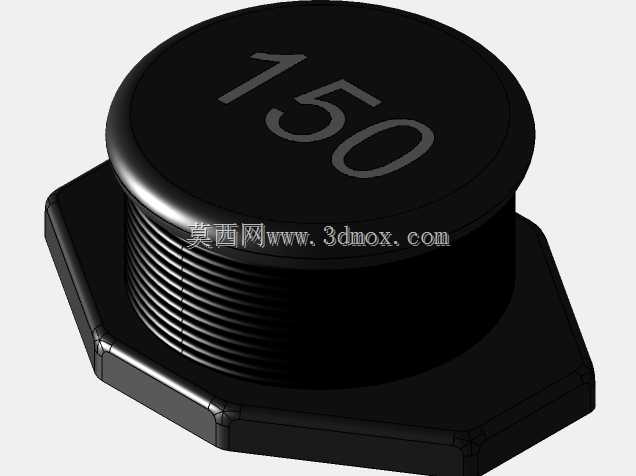

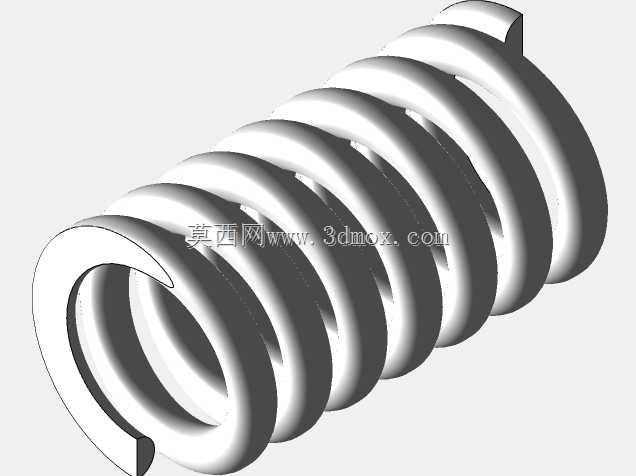

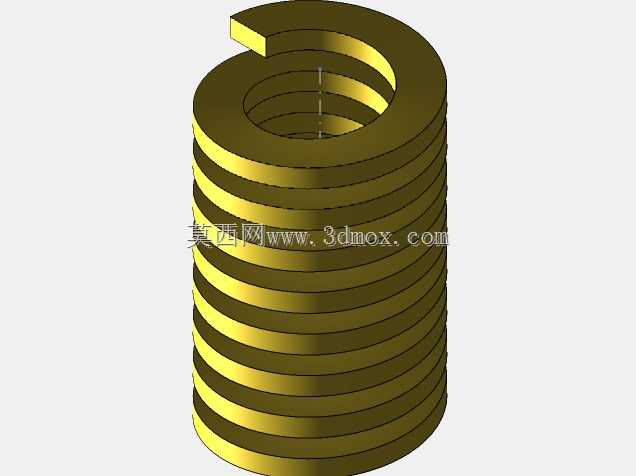

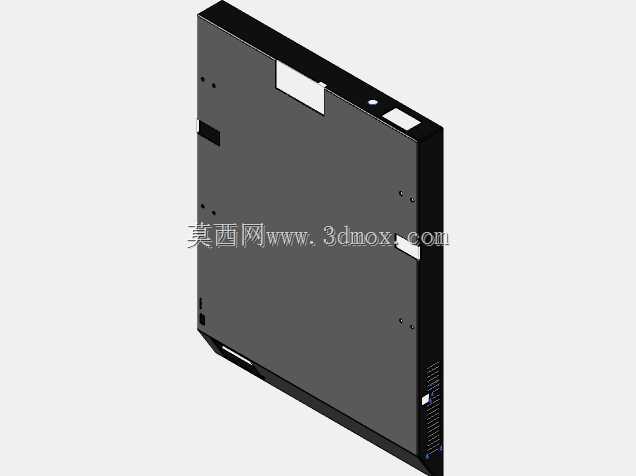

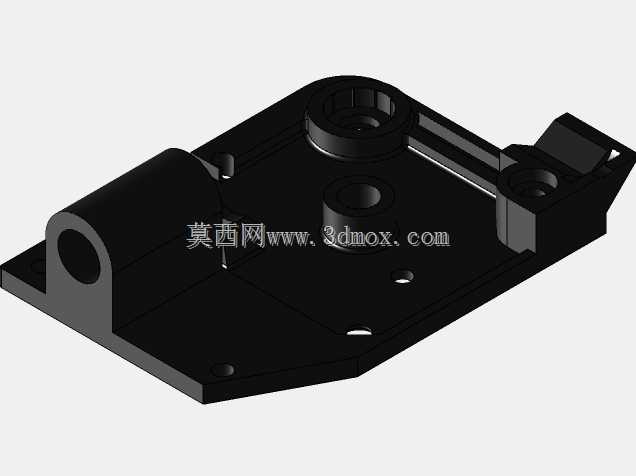

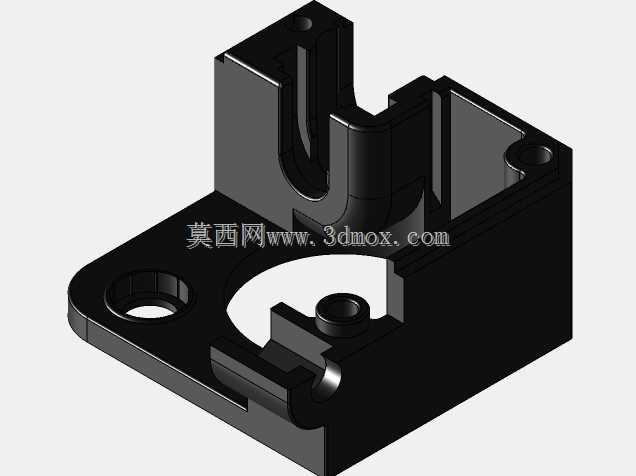

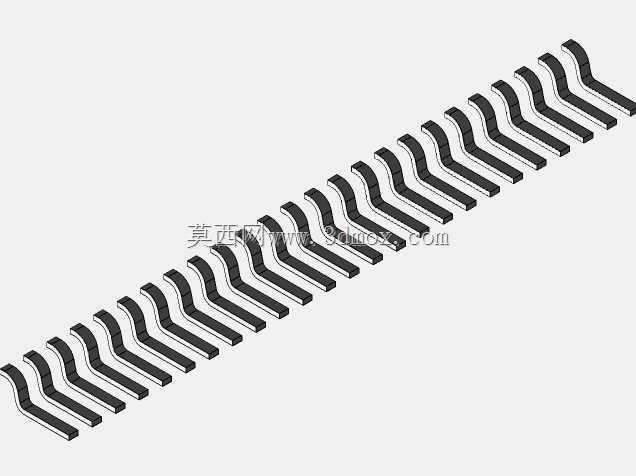

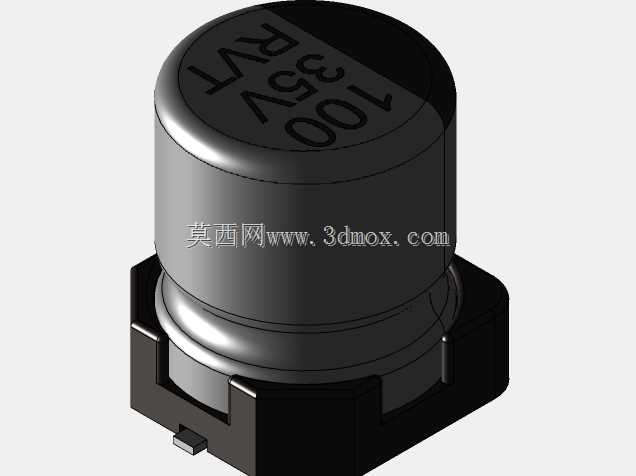

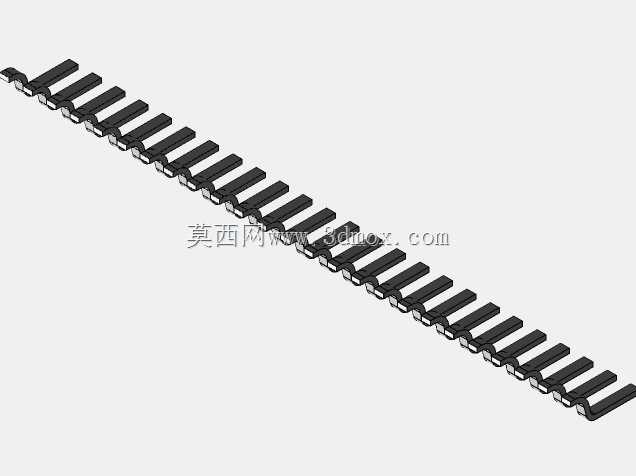

　　设备底部的控制盒集成了主板、电源模块与显示屏操作区，显示屏倾斜15度嵌入前面板，操作人员站立或者坐姿操作时都可以清晰看到屏幕上的参数信息，不需要弯腰调整视角。热床平台采用磁吸式弹簧钢片结构，打印完成后可以直接取下钢片弯折取下模型，不需要使用铲刀暴力撬动，避免了平台表面刮花影响后续打印的附着力。挤出头部分采用近程挤出结构，相比远程挤出的送料路径更短，打印柔性耗材时的送料阻力更小，回抽精度更高，能够减少打印过程中的拉丝、漏料问题。

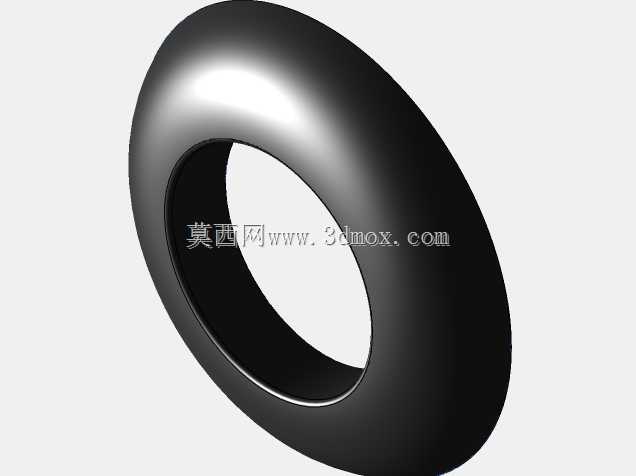

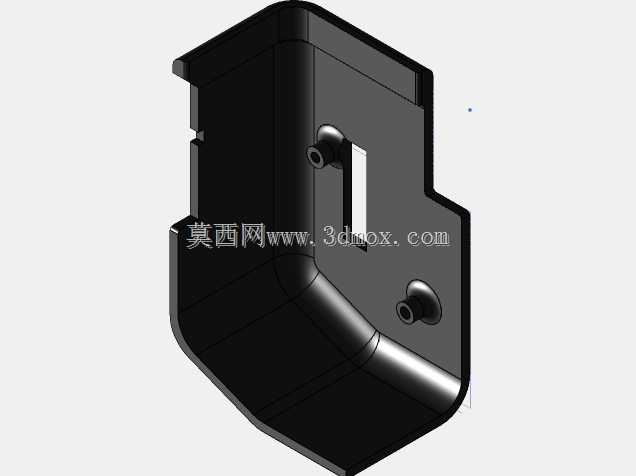

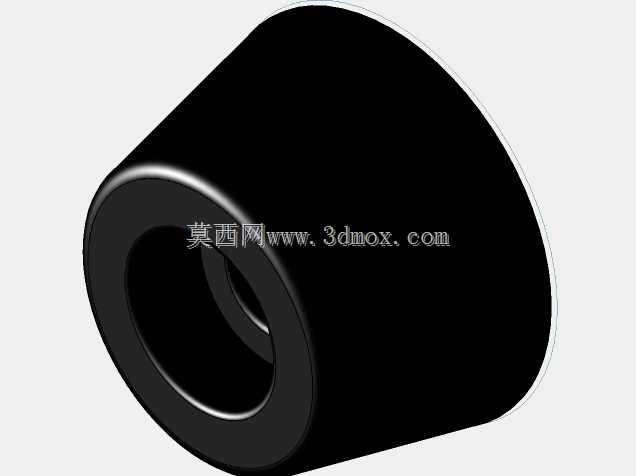

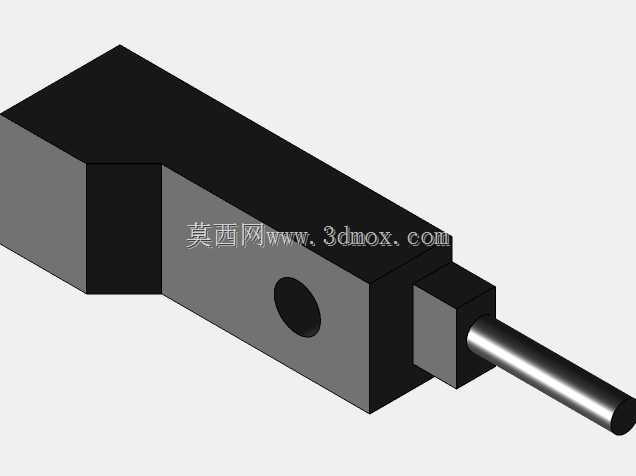

　　框架的四个角都做了圆角包边处理，避免组装和移动过程中铝型材的尖锐边角划伤操作人员，侧面预留了耗材检测传感器的安装位，可以后期加装耗材断料检测模块，实现耗材耗尽时自动暂停打印的功能，不需要人工值守监控耗材剩余量。设备底部的四个可调脚垫可以旋转调整高度，在不平整的桌面上也能将整机调至水平状态，保证热床平台的平面度误差控制在0.1mm以内，避免打印首层出现翘边、粘不牢的问题。走线全部沿铝型材槽口隐藏布置，外部没有裸露的飞线，既避免了运动过程中线路剐蹭干涉，也提升了整机的外观整洁度，控制盒的侧面预留了USB接口与TF卡插槽，支持脱机打印和联机打印两种模式，适配不同使用场景的操作需求。

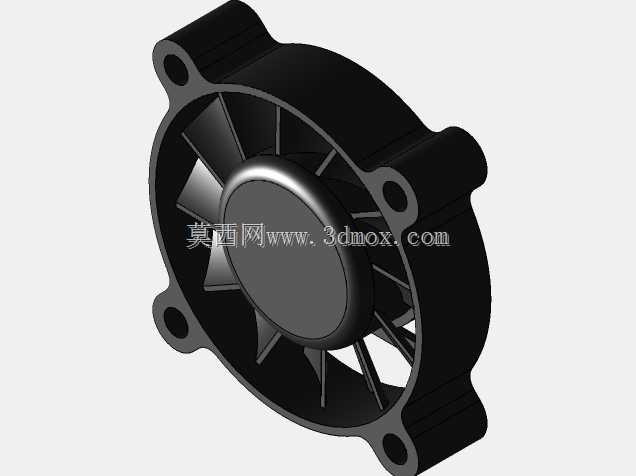

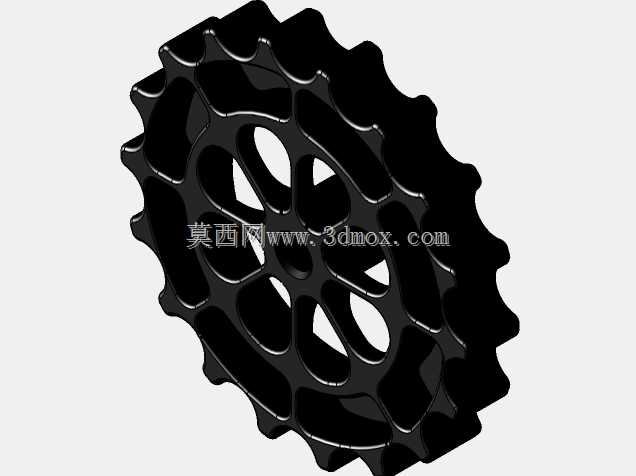

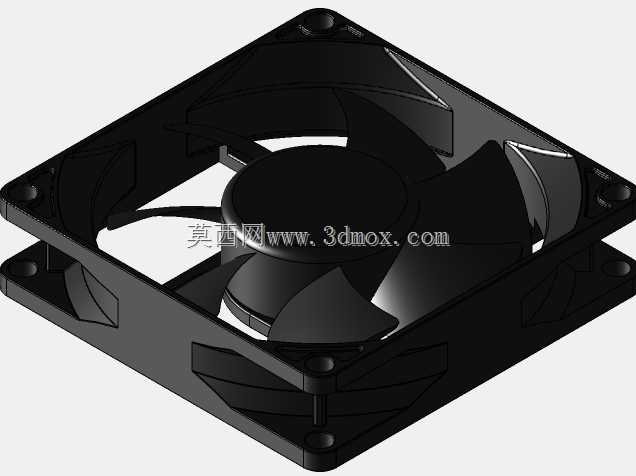

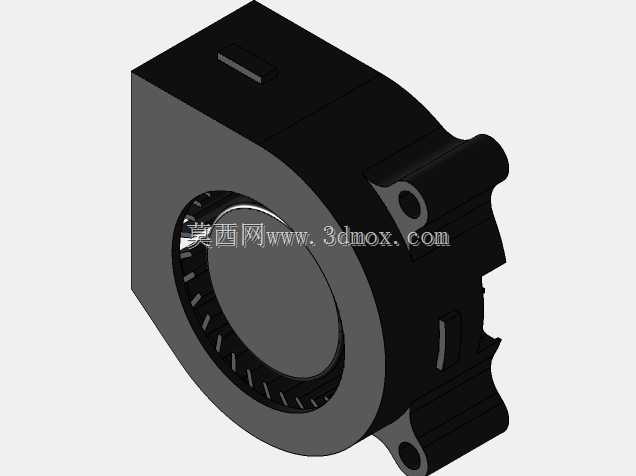

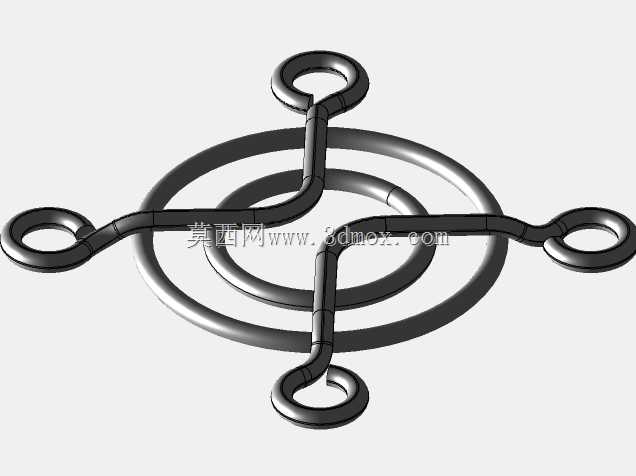

　　整机的结构拆分逻辑充分考虑了后期维护的便捷性，挤出头的散热风扇、喉管、喷嘴等易损件都采用快拆结构，不需要拆解整个X轴横梁就可以单独更换，Z轴导轨和X轴导轨的润滑注油点都预留了操作空间，日常维护时不需要大面积拆解外壳。线轴支架的顶部造型做了轻量化镂空处理，在保证结构强度的前提下减少了打印件的材料消耗，同时也能直观观察到料卷的剩余耗材量，不需要频繁取下料卷查看余量。
