BMG气动挤出机结构设计三维作品

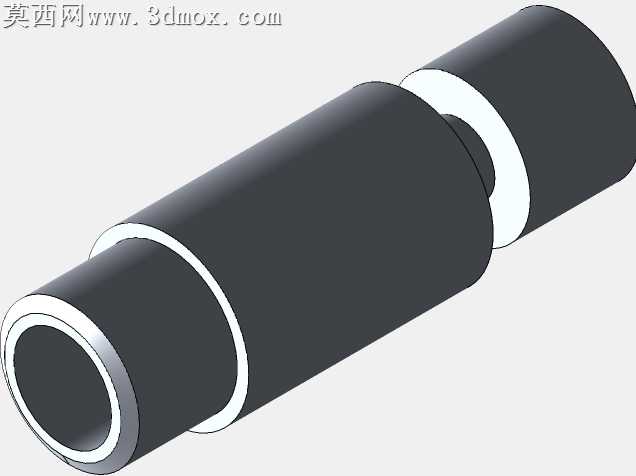

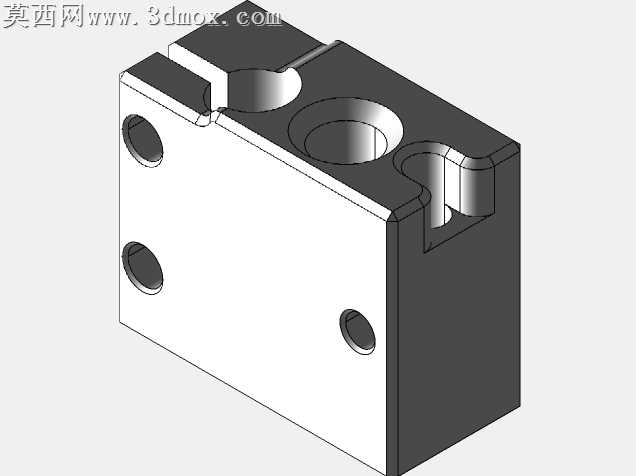

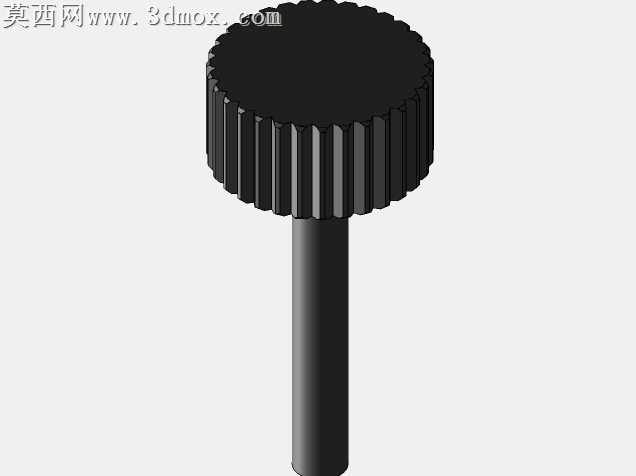

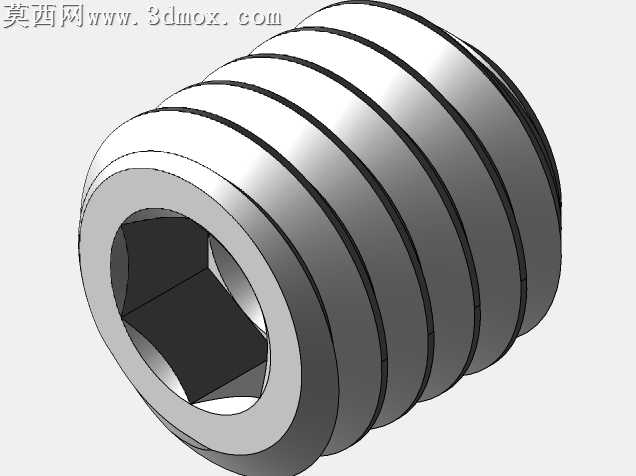

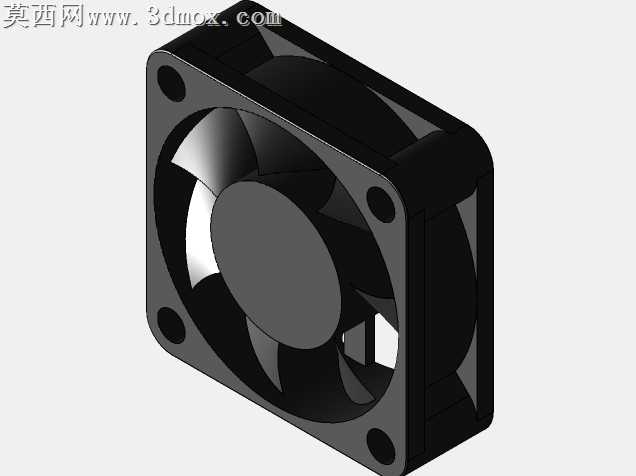

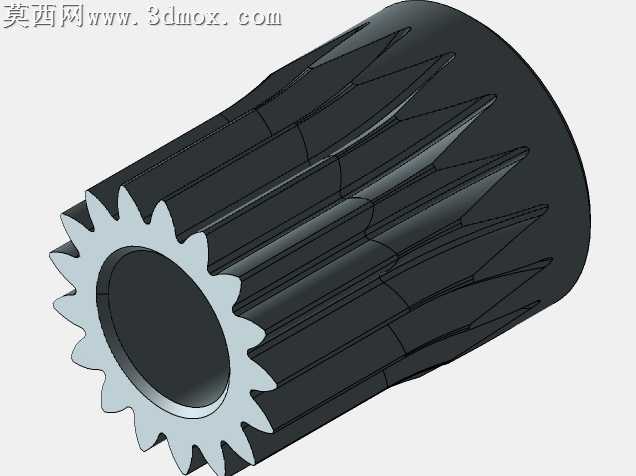

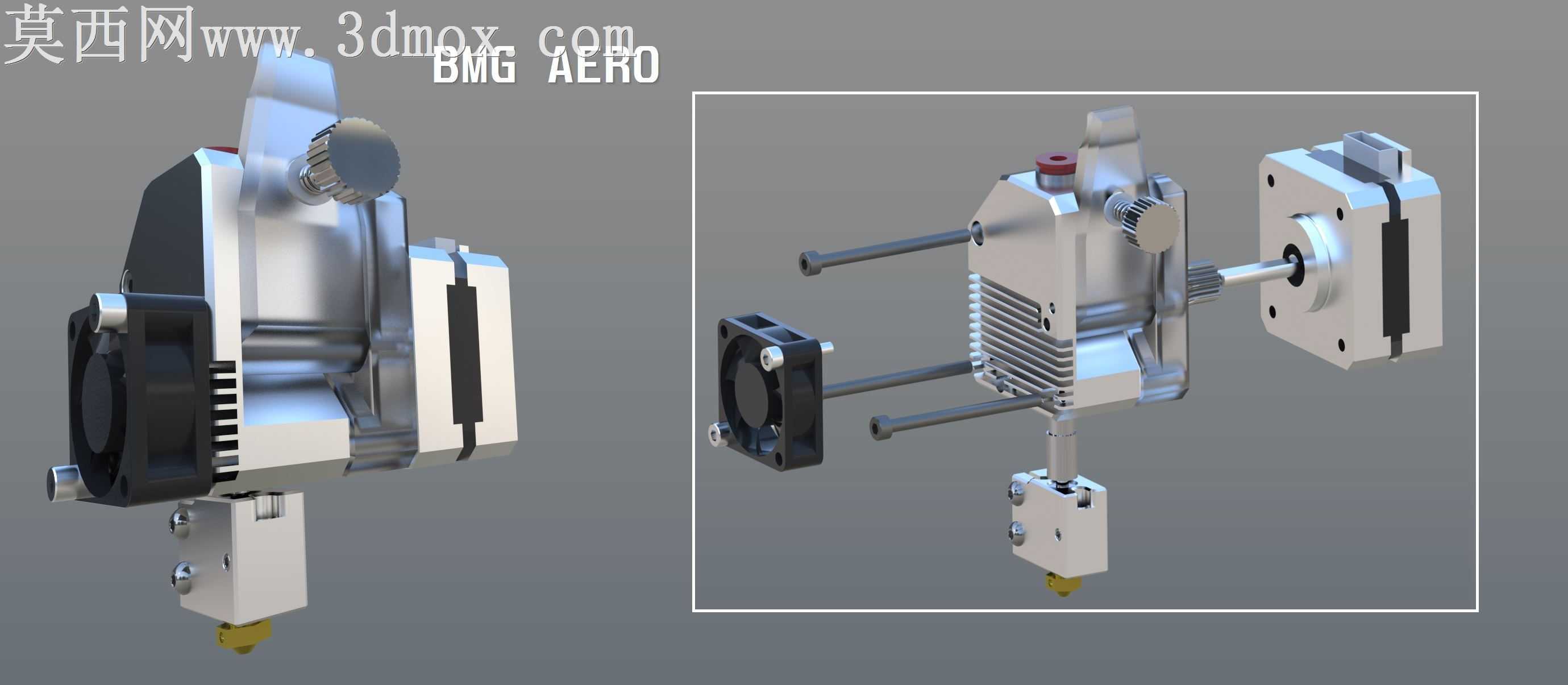

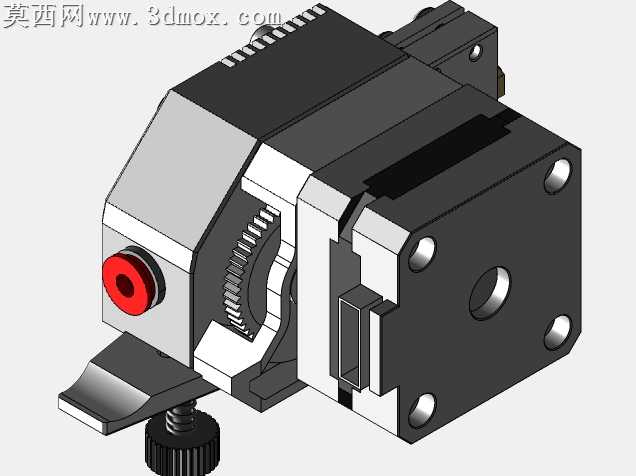

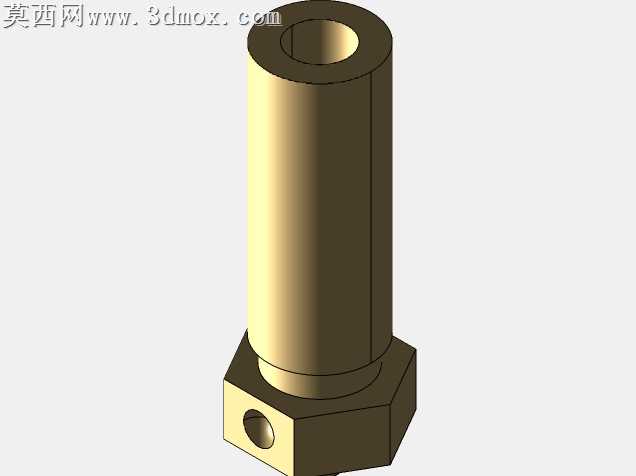

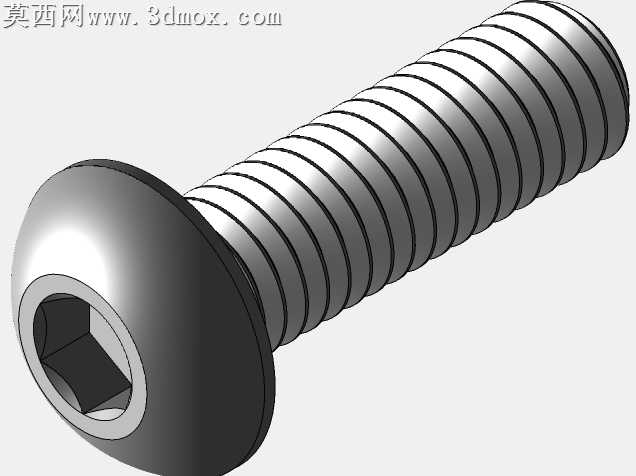

本作品为BMG气动挤出机构的三维建模设计成果，建模阶段采用参数化特征建模逻辑，对挤出机的各个功能模块进行独立草绘与特征搭建，首先完成核心安装基座的基准定位，依次构建散热鳍片主体、气动驱动连接端、进料导向通道、耗材压紧调节组件、加热块安装位、喷嘴定位结构以及侧置散热风扇安装座等核心部件，各部件间严格按照实际装配的配合公差预留装配间隙，保证虚拟装配过程中无干涉错位问题。材质渲染阶段针对不同部件的实际应用材质进行区分设置：主体散热结构采用磨砂阳极氧化铝材质，调整金属粗糙度与反射参数还原铝合金哑光金属质感；调节旋钮采用滚花金属材质，还原表面防滑纹理的凹凸质感；气动接口、紧固螺丝采用抛光不锈钢材质，设置合适的高光反射参数体现金属亮面特性；散热风扇框架采用哑光黑色工程塑料材质，扇叶部分添加半透明磨砂质感还原真实风扇的视觉效果；进料喉管、加热块部分分别做金属隔热与导热材质的区分，喷嘴部分采用黄铜金属材质，调整色泽与粗糙度还原黄铜的暖调金属质感；密封件、缓冲垫片采用黑色橡胶材质，设置低反光高粗糙度参数还原橡胶的哑光质感。结构设计上采用双齿轮送料的BMG经典挤出结构搭配气动驱动方案，优化了耗材压紧力的调节结构，调节旋钮处设置刻度标识位方便用户调整送料压紧力度，散热鳍片采用多道平行鳍片结构增大散热面积，配合侧置轴流风扇形成定向散热风道，避免热量向上传导导致耗材提前膨胀堵料；加热块与散热段之间通过隔热管连接，有效阻隔热量传递，喷嘴采用快拆式定位结构，方便后期维护更换；整体结构采用模块化设计，各个功能组件可独立拆卸，安装定位孔位按照通用3D打印机的安装标准设置，可适配多数近程挤出安装场景。设计过程中重点优化了气动驱动的连接结构，保证气动驱动力传递平稳，送料齿轮的啮合间隙经过反复参数调整，既保证耗材输送过程中不打滑，也避免压入过深导致的耗材碎屑堆积问题，所有走线位置预留专用走线槽，避免线路与运动部件、高温部件接触产生安全隐患，整体模型经过装配干涉检查，所有运动部件的活动行程内无结构冲突，可直接用于结构验证、装配演示以及后续的工程出图加工参考。
