标准圆柱螺旋压缩弹簧三维结构设计

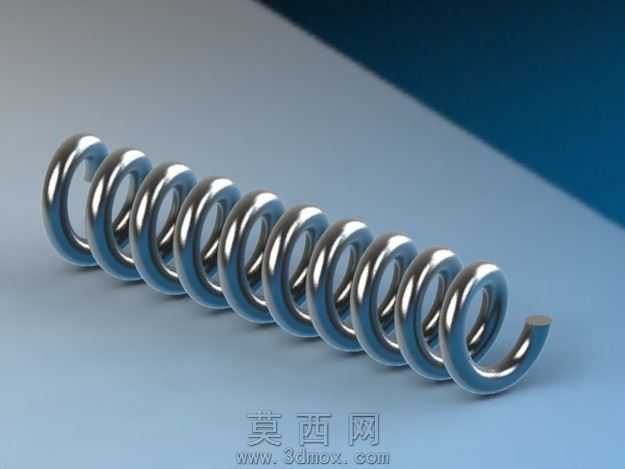

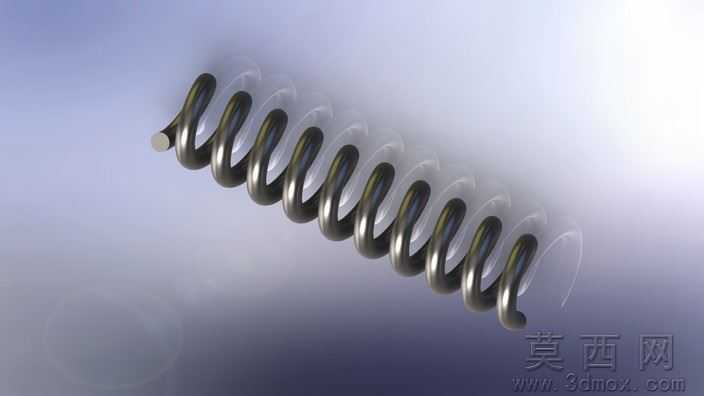

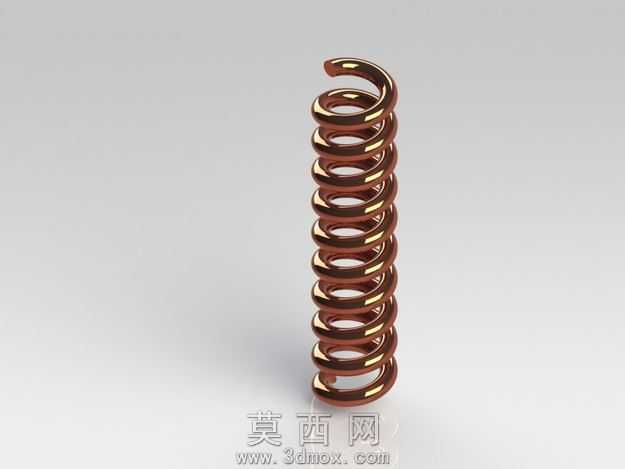

本作品为标准圆柱螺旋压缩弹簧的三维参数化建模成果，建模过程以机械设计手册中圆柱螺旋压缩弹簧的规范参数为依据，先通过三维软件的草图绘制功能绘制弹簧丝截面轮廓与螺旋线路径，螺旋线的节距、中径、有效圈数、支撑圈数均严格遵循常规通用弹簧的设计标准，两端支撑圈采用并紧磨平的常规结构处理，保证弹簧安装时的端面贴合度与受力均匀性。建模过程中对螺旋扫描特征的参数进行反复校验，确保弹簧丝直径、螺旋升角、自由高度等核心参数匹配通用五金配件的常用规格，避免出现参数偏差导致的结构干涉或力学性能不符问题。材质渲染环节采用常规弹簧钢的金属材质表现，调整材质的粗糙度、反射度参数还原弹簧钢经淬火回火后的金属光泽与表面质感，同时对弹簧的端面棱边做微小倒角处理，还原实际加工中的工艺细节，避免锐边结构不符合生产实际。结构设计上充分考虑压缩弹簧的工作特性，有效圈部分的螺旋升角控制在常规合理区间，保证弹簧受轴向压力时能产生均匀的弹性变形，支撑圈部分与有效圈的过渡自然顺滑，无特征断层或结构突变，避免应力集中问题。整体建模逻辑遵循从基础参数定义到特征生成、再到细节工艺优化的流程，所有结构特征均可编辑，可通过修改螺旋线节距、中径、弹簧丝直径等参数快速生成不同规格的压缩弹簧模型，适配不同的机械装配场景需求，模型的几何精度满足后续工程出图、装配仿真、力学性能模拟的使用要求，可直接用于通用机械设备、五金产品、自动化装置的装配设计环节。
