多形态自适应气动夹持器结构设计

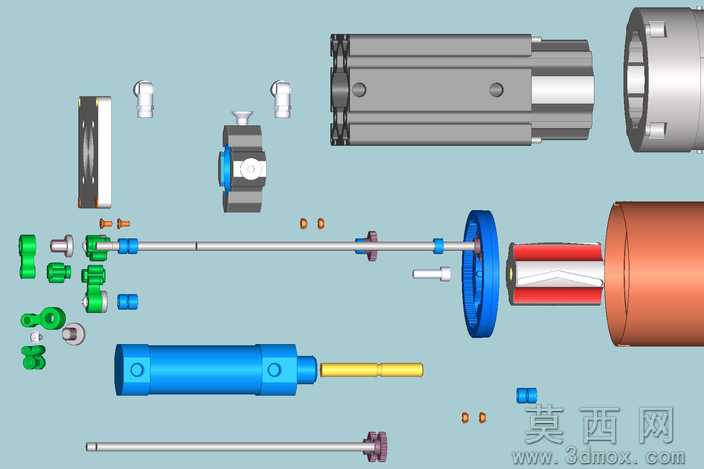

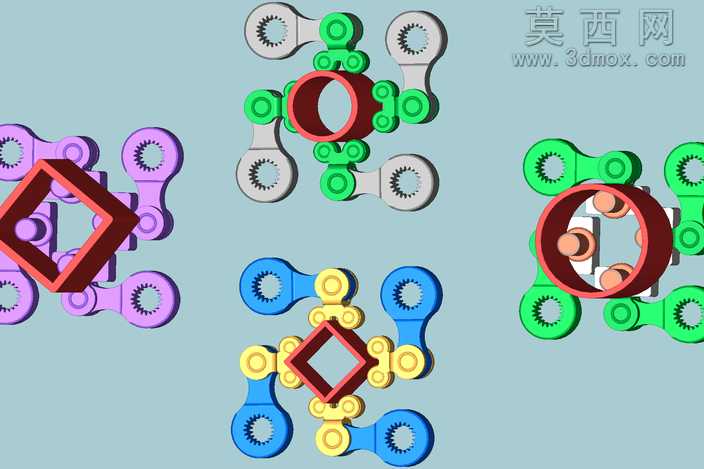

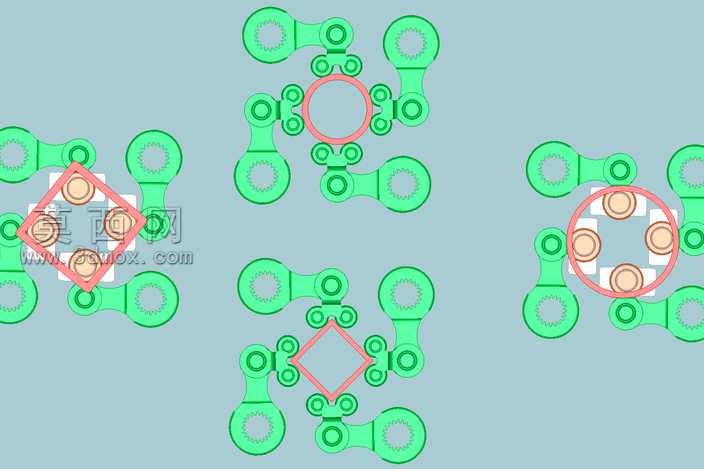

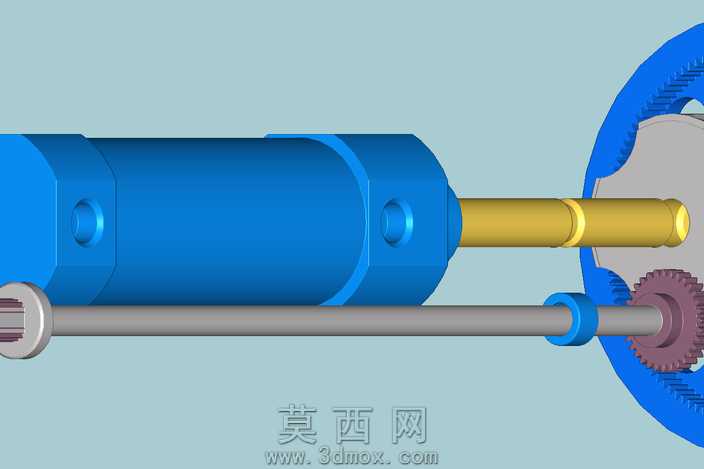

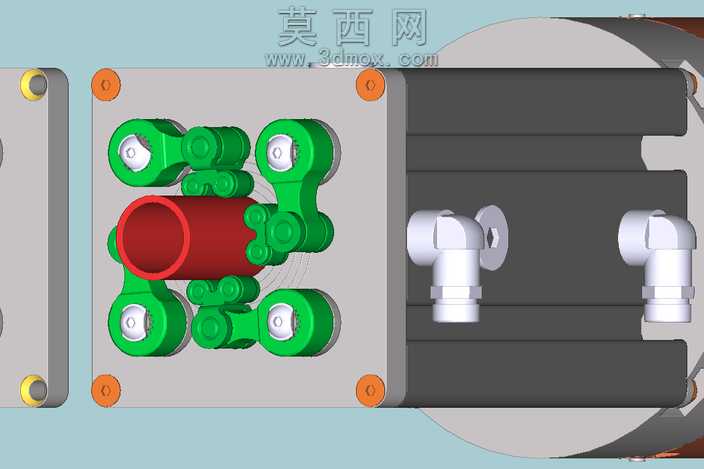

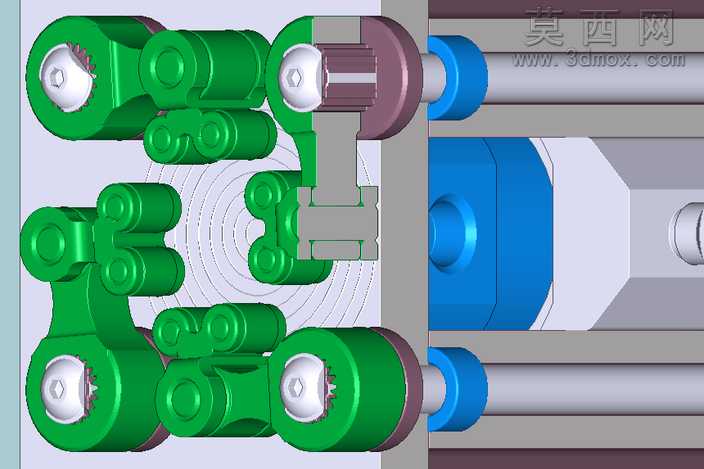

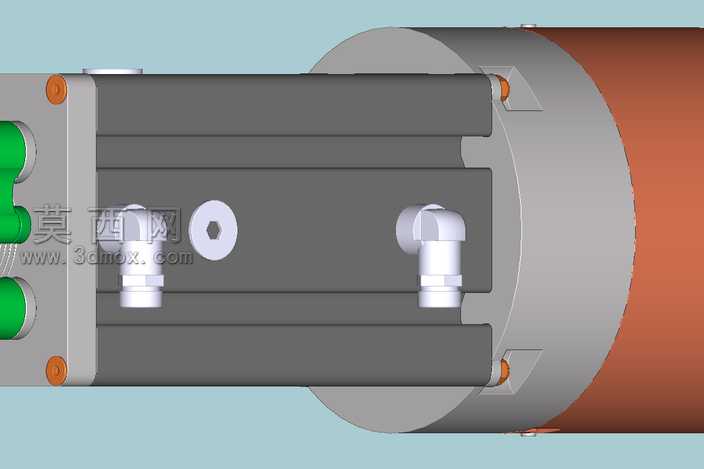

本作品为多形态自适应夹持器的三维结构设计，整体采用模块化连杆布局完成建模，通过对称式多组指节单元的排布，实现圆形、方形两类常见工件轮廓的适配夹持。建模过程中对每一组连杆铰接点做了同轴度约束，保证各指节转动时的同步性，铰接位置预留标准销轴安装位，适配常规五金紧固件的装配公差。渲染阶段采用高饱和度的工程塑料材质表现主体夹持指节，铰接转动副区域使用金属材质区分功能结构，不同适配形态的夹持工位用醒目的红色轮廓线标注，直观呈现圆形抱合、方形对夹两种工作状态的接触范围。结构设计上采用曲线槽约束指节的转动行程，通过曲线轮廓的参数调整控制夹持手指的开合角度范围，驱动端适配气动双作用油缸的安装接口，可通过气压驱动完成夹持动作的快速切换，无需更换夹头即可适配螺栓、管道、方形型材等不同外形的工件。设计思路围绕快速换型的生产需求展开，摒弃传统夹持器单一轮廓适配的缺陷，通过多组指节的联动配合，在同一套机构上实现多形态工件的稳定夹持，整体结构紧凑，铰接点均做了耐磨衬套的预留设计，可满足工业场景下高频次开合的使用需求，各零部件之间无干涉装配，可直接导出工程图用于生产加工。
