陆上采油访问平台与管汇结构设计

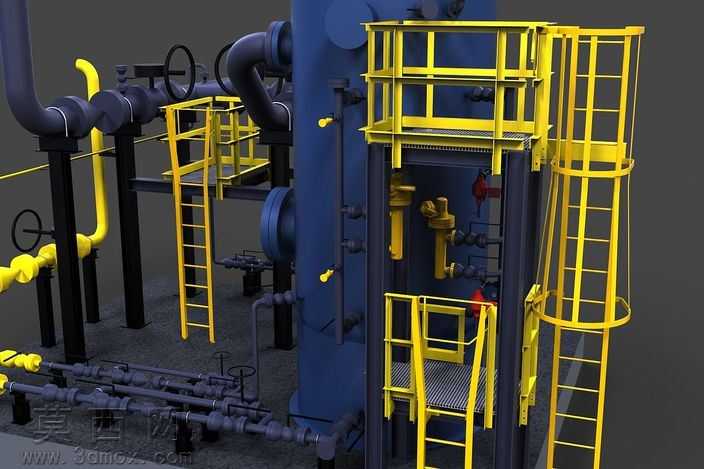

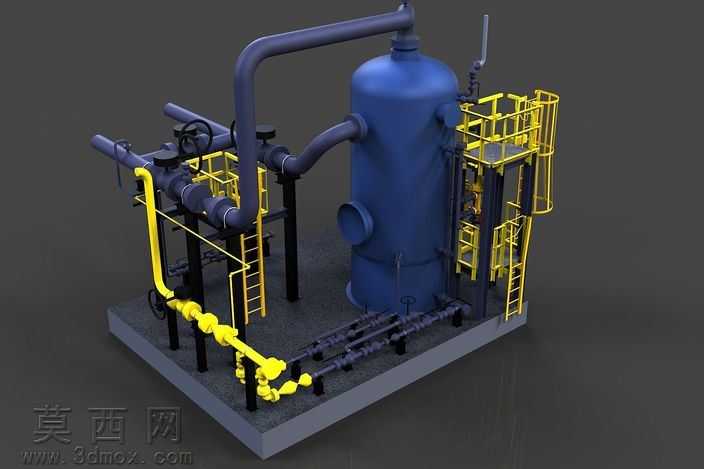

本模型为陆上油气开采场景配套的访问操作平台与工艺管汇系统，采用三维参数化建模完成整体方案设计，完整还原了陆上采油作业区井口操作单元的真实布局与结构细节。建模过程中首先依据陆上采油作业的操作规范与安全标准，确定核心承压罐体的基准尺寸，围绕罐体的操作点位分布，分层规划操作平台的架设位置，确保所有阀门、仪表、检修点位都处于操作人员的可达作业范围内。模型对管汇系统进行了精细化构建，区分了不同工艺流向的管线，按照介质输送的压力等级匹配对应管径的管道模型，还原了管道弯头、法兰连接、手轮阀门、疏水组件等全套管汇配件，管线排布遵循现场施工的布管原则，预留了足够的安装操作间隙，避免管线交叉干涉。操作平台部分采用模块化建模思路，分别构建了平台支撑框架、防滑格栅踏板、安全防护护栏、直爬梯与护笼结构，爬梯的踏步间距、护栏高度、护笼的防护圈间距均符合工业作业平台的安全设计规范，不同高度的平台之间通过斜梯连通，针对罐体侧面的关键操作位还设置了悬挑式操作小平台，兼顾结构稳定性与操作便利性。材质渲染阶段，对主体承压罐体采用深蓝色工业防腐漆材质，还原现场设备的涂装效果；操作平台、爬梯、护栏采用亮黄色安全警示涂装材质，突出安全防护结构的视觉辨识度；工艺管线根据介质类型区分材质表现，黑色管线对应油气输送主管道，黄色管线对应辅助工艺管线，金属阀门、手轮、法兰部件采用哑光金属材质，搭配场景光影渲染，清晰呈现各部件的结构层次与装配关系。整体设计充分考虑陆上采油场景的作业需求，既保证了工艺管汇的输送功能完整性，又通过标准化的操作平台设计为设备巡检、阀门操作、日常检修提供安全的作业空间，模型结构完整，各部件装配关系清晰，可用于采油场地面设备布局方案展示、作业安全培训、施工方案交底等场景，能够直观呈现陆上采油操作区的设备配置与空间布局逻辑。
