自行车跳汰机金属结构三维设计作品

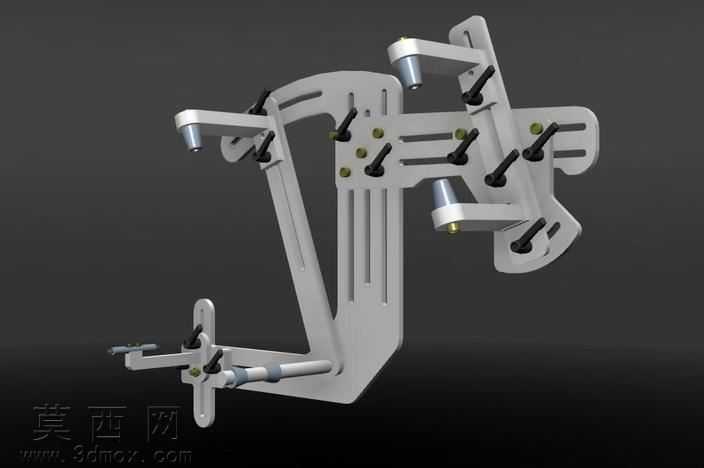

本作品为自行车跳汰机的三维结构设计，整体采用金属钣金与机加工零件组合的结构形式，在三维建模过程中严格遵循机械加工工艺规范，对每一处安装孔位、折弯角度、配合公差都进行了精准的参数化设定。建模阶段先通过草图绘制主体钣金件的轮廓，预留出多组可调节的长圆孔结构，方便后续安装时调整部件相对位置，满足不同规格自行车部件的适配需求。所有紧固件均采用标准件库内的内六角螺栓模型，螺栓的螺纹细节、头部尺寸完全符合国标规范，与安装孔的配合间隙经过反复校验，既保证装配顺畅又不会出现旷量。材质渲染方面，主体钣金件赋予哑光银白金属材质，模拟铝合金阳极氧化后的表面质感，边缘处做了轻微的倒角高光处理，还原机加工后的真实边角效果；螺栓、定位销等零件赋予深灰黑色金属材质，模拟碳钢发黑处理的外观，不同材质的粗糙度、反光度参数经过多次调试，渲染出的效果图层次分明，金属质感真实自然。结构设计上采用多组对称分布的夹持臂结构，每组夹持臂都配备独立的锁紧螺栓，可实现多点位同步固定，底部的横向调节轴与侧边的定位柱配合，能够快速完成工件的定位装夹，整体结构兼顾刚性与调节灵活性，没有多余的冗余结构，在保证结构强度的前提下尽可能控制整体重量。设计思路围绕自行车维修、调校场景的实际需求展开，充分考虑了操作时的人体工学，夹持点位避开了自行车易损的漆面部位，调节操作无需额外专用工具，徒手即可完成锁紧与位置调整，整体结构紧凑，可直接安装在工作台面使用，适配多数自行车门店、个人改装工作室的使用场景。
