自行车车架焊接跳汰工装结构设计

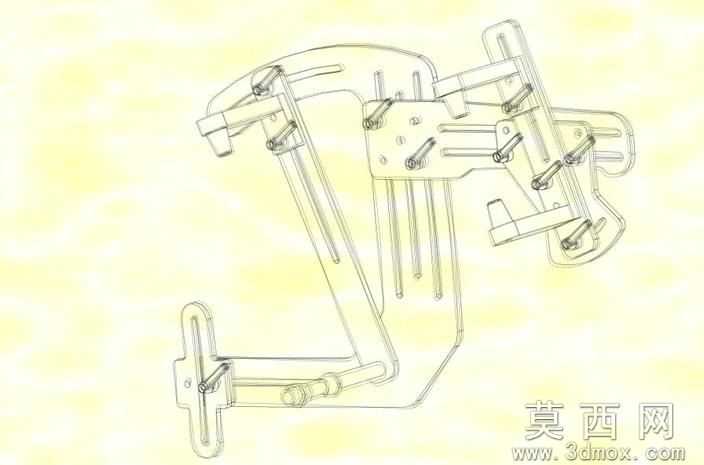

本作品为自行车车架焊接加工所用的跳汰定位工装三维设计，建模过程中以自行车车架管材的拼接定位需求为核心逻辑，首先梳理了自行车车架各管件的空间位置关系：包含头管安装位、上管定位槽、下管支撑座、座管夹持位、后叉定位架等核心功能模块，通过参数化建模逐一构建各定位块、夹持臂、连接支架的实体特征，对所有螺栓连接位、铰接转动位都做了精准的尺寸匹配，确保工装各活动部件的运动行程符合车架装夹的操作需求。材质设定上，主体承载支架采用冷轧钢材质参数，表面做哑光喷塑处理的材质渲染效果，定位接触块采用硬质合金耐磨材质，铰接销轴做镀锌防锈的材质表现，渲染过程中采用半透明线稿叠加实体的展示方式，清晰呈现工装内部的连接结构与各部件的装配关系，既可以直观看到外部的夹持轮廓，也能观察到内部的铰接联动结构。设计思路上，这款跳汰工装采用多工位同步夹持的结构，通过侧边的铰接联动臂实现一键同步锁紧，无需逐个拧动夹持螺栓，能够大幅提升自行车车架焊接前的装夹效率，各定位块的位置都对应车架管材的拼接焊缝位置，预留了足够的焊接操作空间，避免工装结构干涉焊枪的作业路径，同时在易磨损的定位接触位置设计了可更换的镶块结构，长期使用磨损后仅需更换镶块即可恢复定位精度，降低工装的维护成本。建模过程中对所有活动部件都做了干涉检查，模拟工装开合、装夹车架的全行程运动，确保各部件运动过程中无卡滞、无碰撞，装配关系完全符合实际机械加工的装配逻辑，所有连接孔位、螺栓规格都采用通用标准件尺寸，方便后续实际加工制造时直接采购标准配件进行组装，配套的CAD文件可直接用于工装的生产加工出图，模型完成后经过多轮渲染调整，通过淡色背景搭配线框叠加的渲染效果，清晰展现工装的整体结构与设计细节。
