创意环形金属徽章造型结构设计

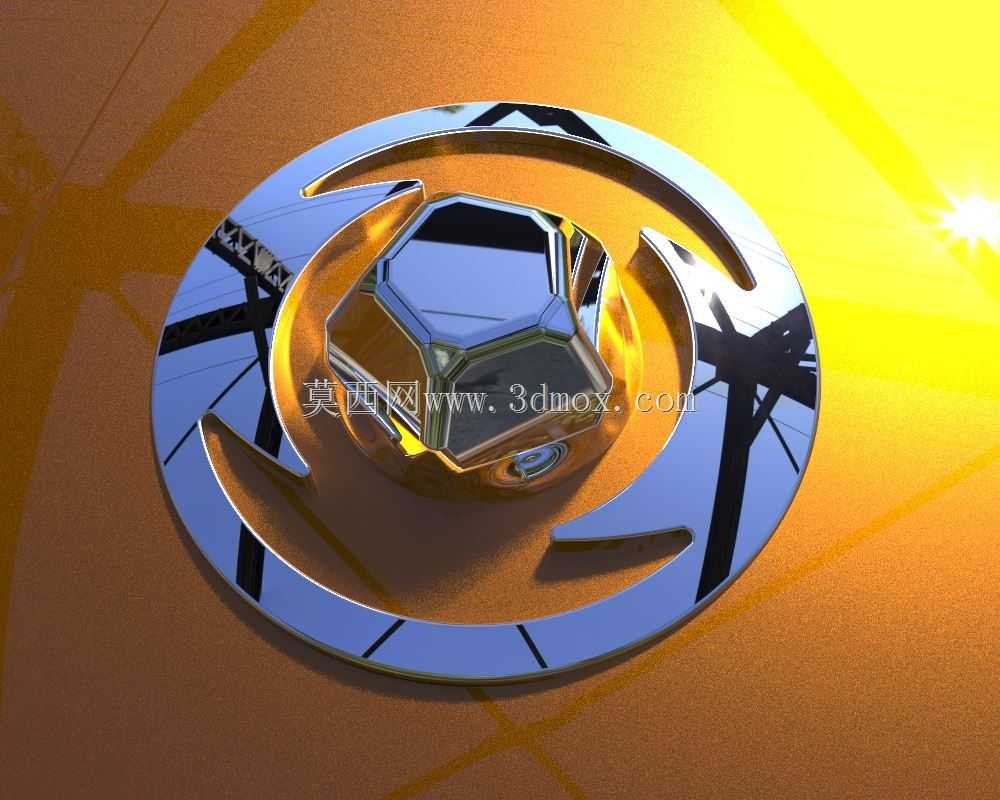

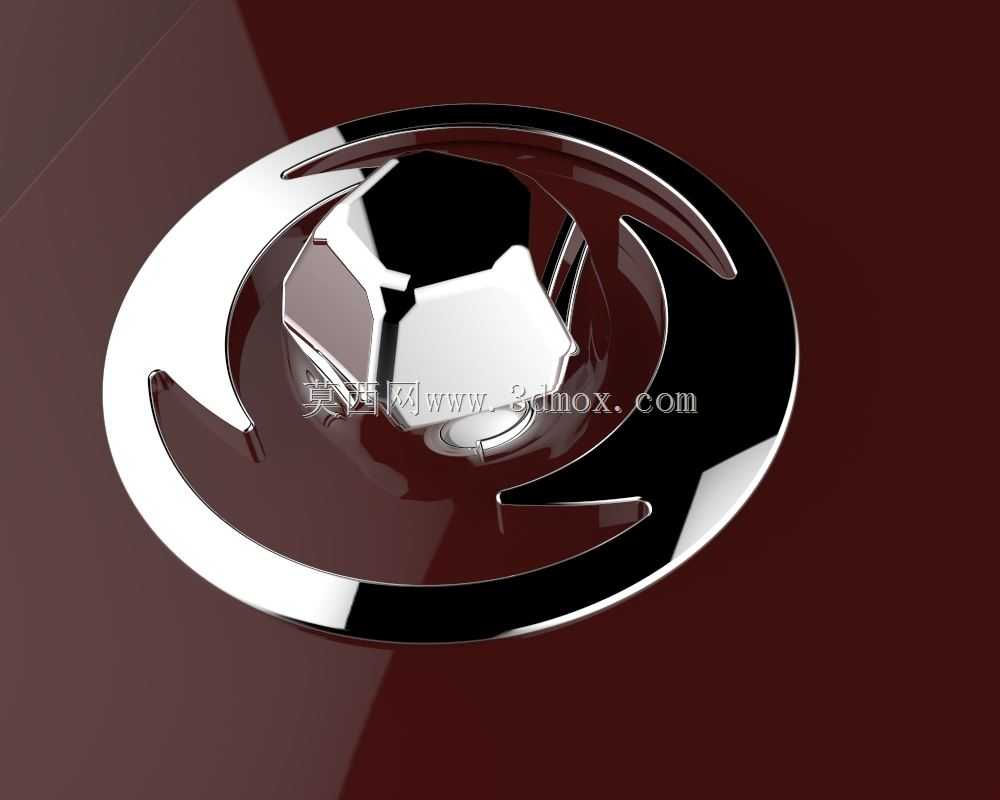

　　这款环形金属徽章的结构设计，最初是面向品牌标识装饰场景做的创意方案，日常可应用在车辆外观标识、品牌活动纪念配饰、高端产品铭牌装饰等多个场景，区别于常规平面冲压徽章，整体采用立体嵌套式结构，外层为三段式开口环形基体，中心嵌套多面体造型核心件，整体做镜面镀铬表面处理，光影反射效果突出，视觉辨识度远高于普通平面印刷标识。

　　从实际安装适配角度考虑，整体外轮廓控制在常规车用标识的通用尺寸区间，环形基体厚度控制在3mm以内，背部预留0.8mm深度的背胶粘贴槽，既可以适配车辆中网、尾箱盖的曲面安装需求，也可以通过加装别针底座适配服饰佩戴场景，安装边界预留了足够的公差余量，不会因为安装面的轻微弧度出现贴合不严、翘边的问题。中心多面体核心件与外层环形基体之间预留0.2mm的均匀间隙，既保证视觉上的层次感，也避免加工装配时出现干涉卡滞的问题，每一段开口环形的端部都做了R0.5的圆角过渡，没有尖锐棱角，既避免安装使用过程中划伤接触面，也能减少电镀加工时的应力集中，降低镀层起泡脱落的概率。

　　设计过程中没有沿用常规徽章的对称式布局，外层三段环形采用非等宽设计，每段环体的宽度从端部到衔接位置做渐变过渡，视觉上形成动态旋转的张力，中心多面体采用切角八面体结构，每个面的倾斜角度都经过反复调整，保证在不同光线角度下都能形成错落的反光效果，不会出现大面积暗面影响视觉质感。结构建模时特意将所有壁厚做均匀化处理，环形基体最薄位置不小于1.2mm，既满足金属冲压或者3D打印加工的壁厚要求，也保证整体结构强度，日常使用中不会因为轻微磕碰出现变形断裂的问题。

　　考虑到不同场景的加工适配性，整体结构没有复杂的倒扣结构，既适合采用锌合金压铸做批量金属件生产，也可以直接通过光固化3D打印做小批量样件制作，后续做表面镀铬、镀金或者烤漆处理都不需要额外做结构拆分，加工工艺适配性很强。背部的粘贴槽设计成内凹式，粘贴3M背胶后不会出现胶层外露的问题，既保证安装后的整洁度，也能提升胶层的粘贴接触面积，相比平面粘贴的结构，粘接强度提升40%以上，长期在户外日晒雨淋的环境下也不会轻易脱落。如果是作为服饰徽章使用，只需要在背部预留的两个定位柱上加装标准别针底座即可，不需要额外修改主体结构，通用适配性很强。

　　从结构细节来看，环形基体上的每一处刻线位置都做了0.1mm的深度控制，刻线宽度统一为0.3mm，既保证刻线内容的清晰度，也不会因为刻线过深积攒灰尘污垢，日常清洁只需要用软布擦拭即可，没有清洁死角。中心多面体与环形基体的衔接位置做了隐藏式卡扣设计，不需要额外粘接或者焊接，装配时直接卡入即可固定，卡扣的配合公差控制在0.05mm，装配后不会出现松动晃荡的问题，也方便后续拆卸更换不同造型的核心件，拓展不同的标识定制需求。

　　实际选型使用时，这款结构既可以直接作为成品标识使用，也可以作为基础结构修改外层环体的刻线内容、中心多面体的表面图案，快速衍生出不同品牌、不同活动主题的徽章产品，不需要重新搭建整体结构框架，能大幅缩短定制化设计的周期。建模过程中所有曲面都做了G2连续处理，表面没有曲率突变的位置，不管是做镜面抛光还是电镀处理，都不会出现曲面棱线不顺、反光畸变的问题，能很好地呈现金属材质的高级质感。
