炼油厂立式蒸馏塔精细结构造型

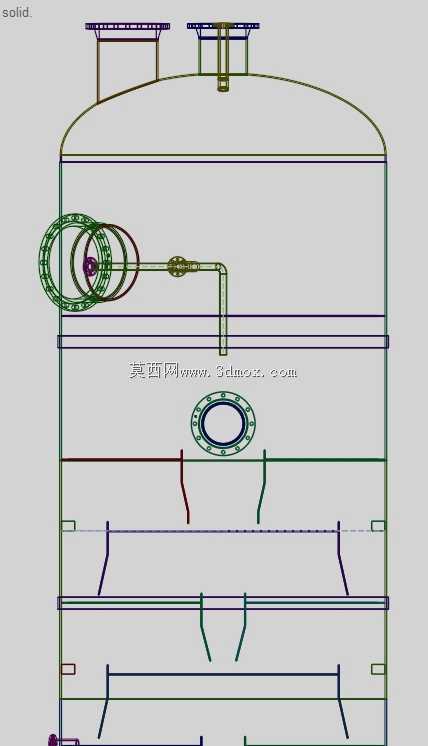

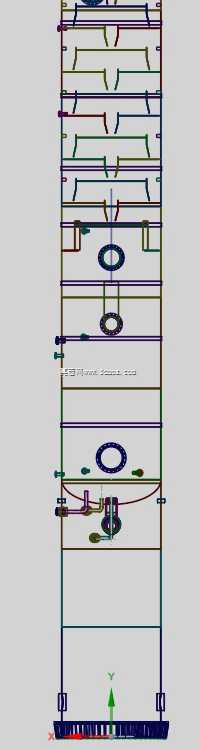

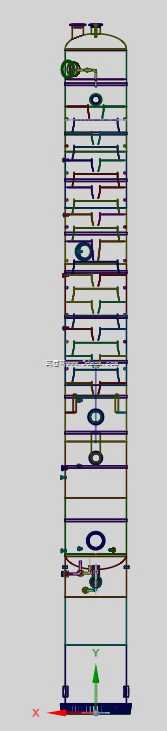

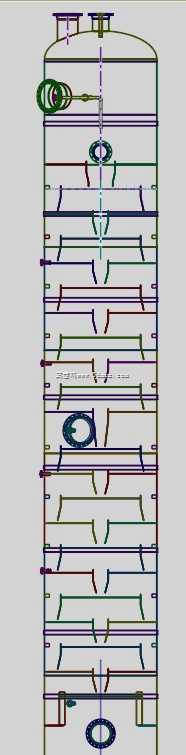

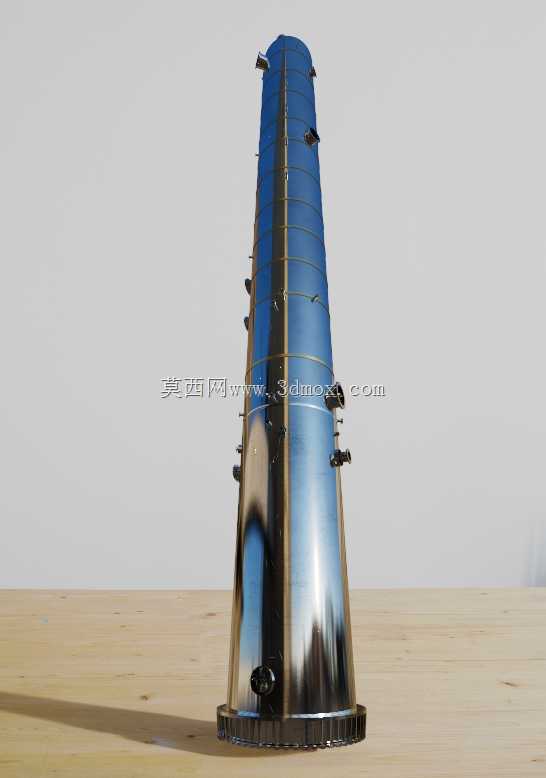

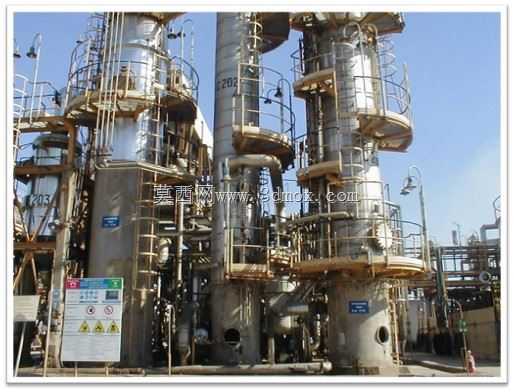

　　这套塔器三维造型还原了中东炼化厂区常压蒸馏工段的核心立式塔体，整体采用下粗上细的变径锥段加等径直段组合轮廓，塔底设置裙座式支撑结构，裙座底部预留环形地脚螺栓排布界面，可直接匹配混凝土框架顶面的预埋基础定位，塔体总高与厂区管廊层高、塔顶气相出口管线标高对齐，安装边界需在塔周预留检修平台环形通行空间，侧面接管外伸长度避开框架梁柱干涉范围。建模阶段先依据工艺专业提供的塔板层数、各段气液相负荷数据确定筒体分段壁厚，下部进料段因介质冲刷与操作压力更高，筒体壁厚向上逐步递减，变径锥段的过渡角度兼顾流体分布均匀性与结构受力合理性，避免锥段处出现应力集中突变。塔体外壁沿轴向分层布置人孔、工艺接管、仪表测压测温接口与平台支撑牛腿，

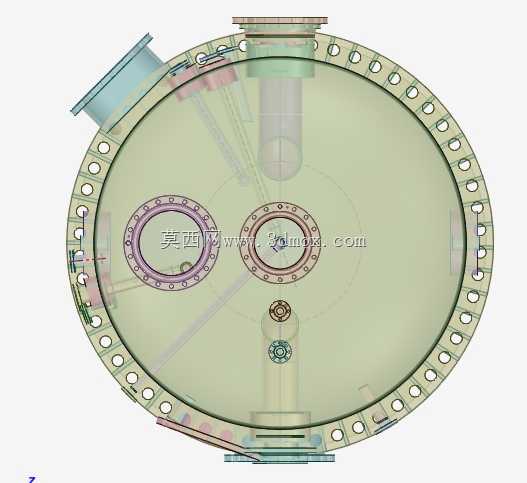

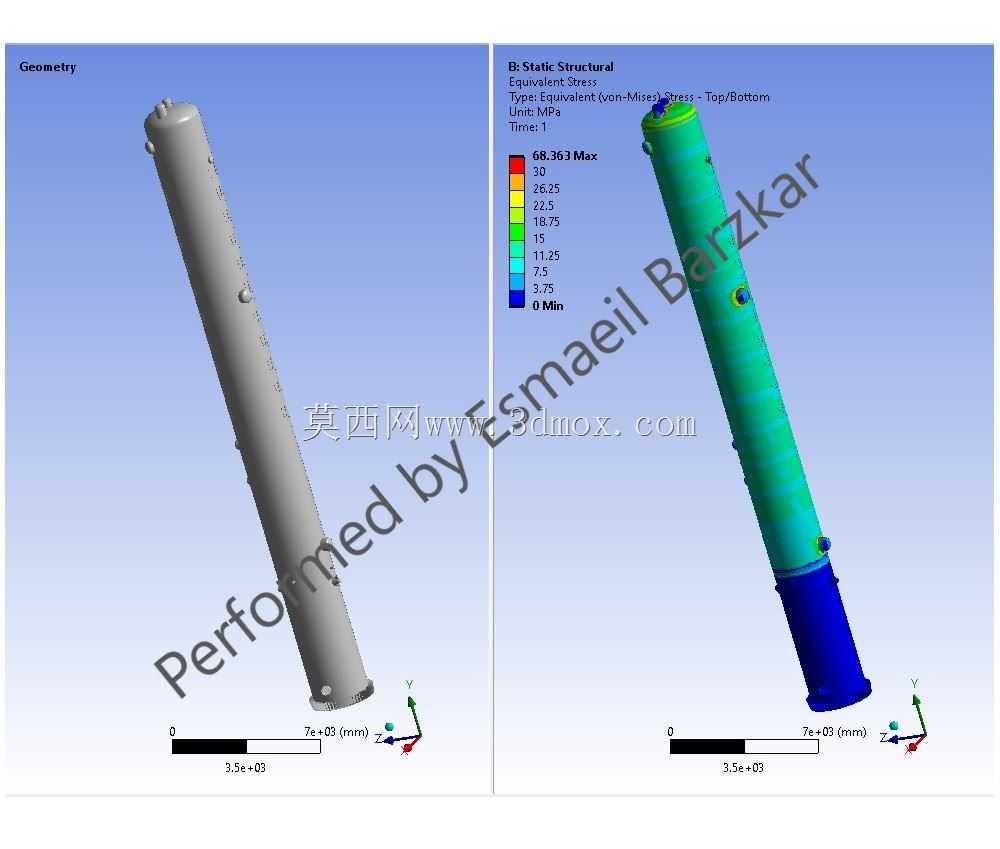

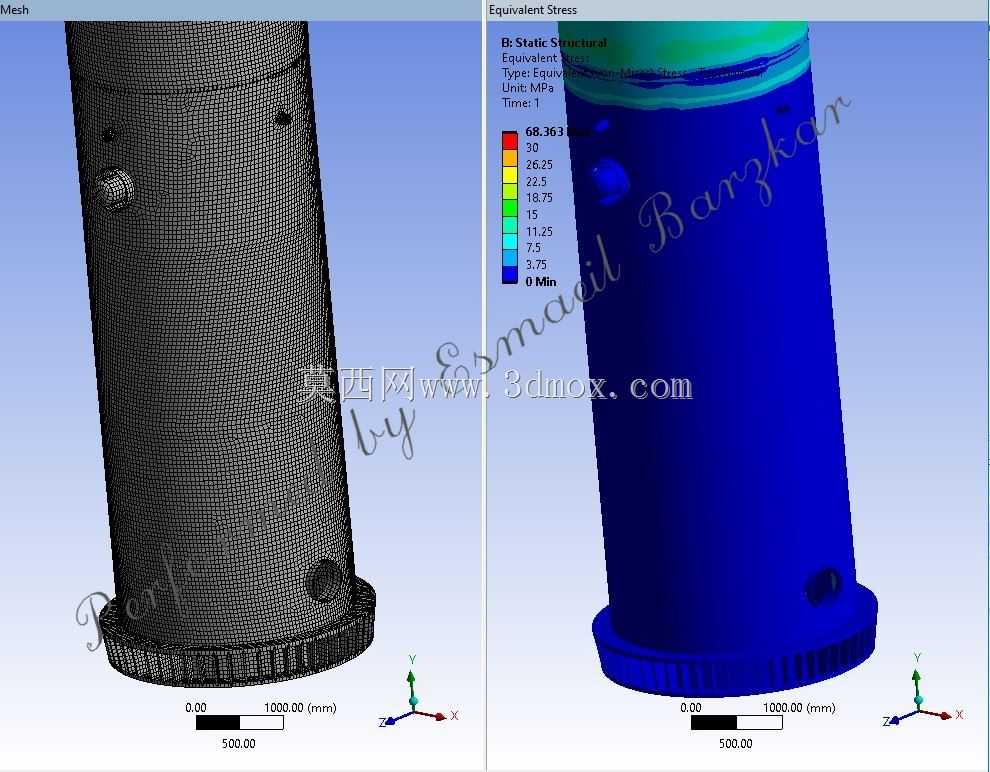

　　所有接管的法兰密封面、管口方位均按照厂区管道走向排布，侧面附带的接管支座、保温支撑圈细节完整，塔体外部的爬梯与平台连接件预留装配定位点，可直接拼接附属钢结构。该设备在炼厂中承担原油分馏功能，进料经加热炉升温后从塔体中下部进入，塔内逐层布设塔板或填料，气相组分向上流动过程中逐步冷凝分离，不同沸点的馏分从对应侧线采出，塔顶产出轻组分气相，塔底排出重组分渣油，整套塔器的操作温度、压力区间随工段不同做分段补强设计。结构校核阶段针对风载、地震载荷与自重组合工况做应力分析，裙座与下封头连接的过渡段、大直径开孔接管处均做局部加厚处理，塔体的椭圆封头曲率、裙座检查孔位置均符合压力容器结构设计逻辑，模型完整呈现了塔体从底部支撑到顶部封头的全段外形，

　　管口方位与层级排布可直接用于装置布置协同校验，也可为炼化设备选型、塔器结构教学提供直观的三维参照，设计过程中同步核对了塔体吊装时的吊点位置，侧壁焊接的轴式吊耳满足卧式吊装转直立就位的受力要求，所有外附附件均未超出塔体运输的轮廓边界。
