多面立体圣诞星曲面造型结构设计

　　这类多面立体星型构件，常应用在文创展示设备、节日主题装置、装饰类机械配套结构中，作为视觉标识部件搭载在展陈支架、主题活动机械道具、户外亮化装饰构件上，也可作为小型工艺摆件的核心结构，适配不同场景的安装固定需求。从实际使用角度看，该构件的多面折角结构能在不同光照角度下形成错落的反光效果，无需额外附加反光层即可实现多维度的视觉呈现，在展陈场景中可降低配套灯光的布设密度，减少整体装置的布线复杂度。

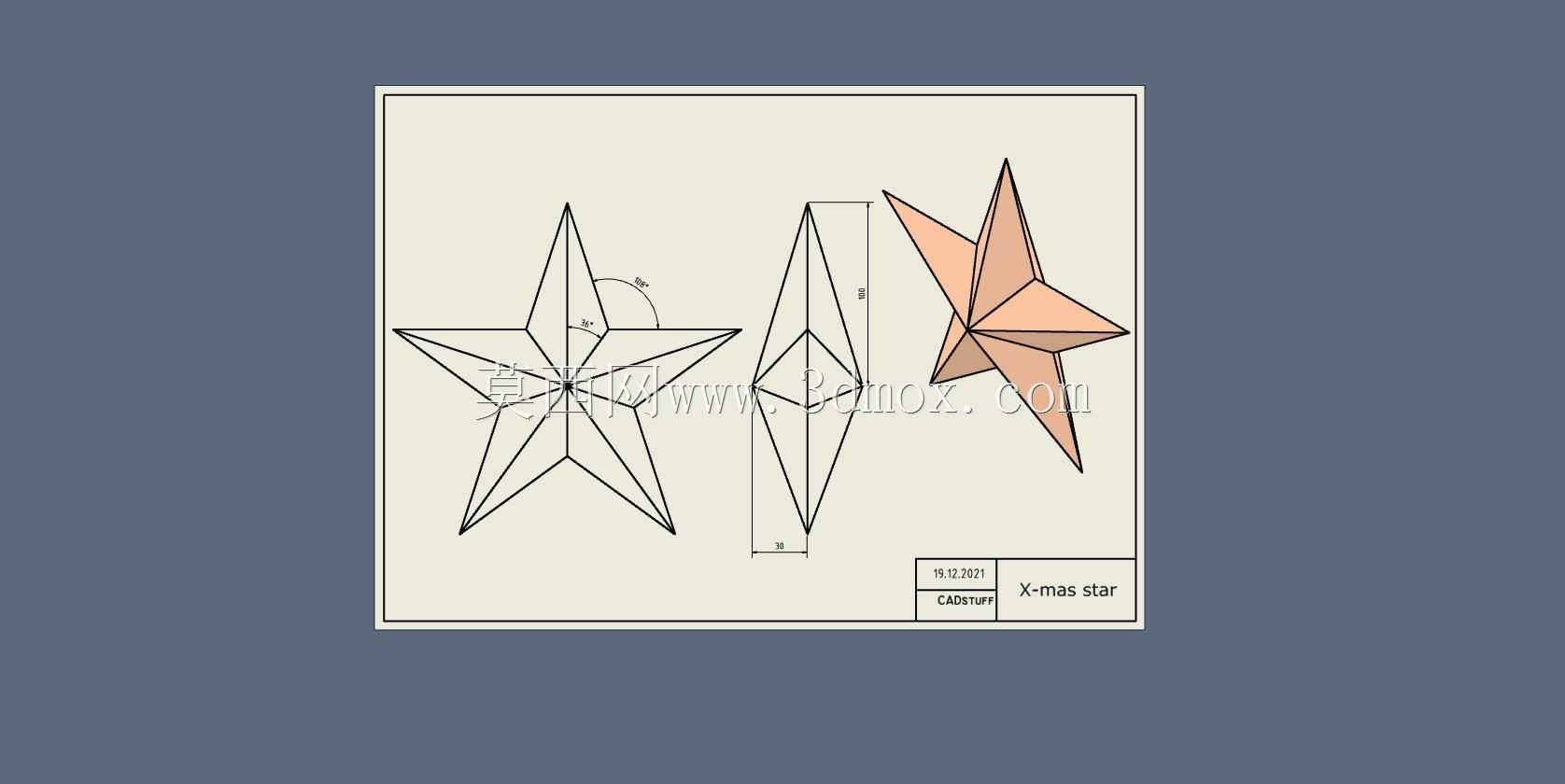

　　设计过程中没有采用常规的实体拉伸切除思路，而是先从2D几何轮廓入手，先绘制出星型每个折面的基础平面轮廓，将所有2D轮廓的端点、边线做空间约束对齐，再将平面几何元素映射到三维草图空间中，通过曲面放样、边界曲面拼接的方式生成每个独立的面片，再将所有面片做缝合处理，形成连续的封闭曲面结构。这种设计思路能精准控制每个折面的倾斜角度与交线位置，避免实体建模中容易出现的特征重叠、倒角失真问题，同时能保证每个星角的几何对称性，让整体结构的重心落在几何中心位置，作为摆件使用时无需额外配置配重块即可稳定放置。

　　从结构边界来看，该构件的整体外轮廓为正多角星对称结构，每个星角的突出长度一致，相邻星角之间的内凹折边深度统一，安装时可根据使用场景选择底部平面固定、背部挂接两种方式：底部固定时可在底部平面预留M3规格的螺纹安装孔，适配常规的支架连接螺丝；背部挂接时可在背面的平整面片上预留挂接槽，适配墙面或展架的挂点尺寸。构件的所有面片厚度可根据实际使用场景调整，作为小型桌面摆件时壁厚设置为1.5-2mm即可满足结构强度要求，作为大型户外装饰构件时可将壁厚调整为3-5mm，同时在内部增加加强筋结构，提升抗风、抗形变能力。

　　在曲面拼接的细节处理上，每个面片的交线处都做了相切约束，避免出现尖锐的棱边毛刺，既提升了外观的流畅度，也能避免安装使用过程中划伤操作人员。所有曲面的曲率连续等级达到G2，在做表面渲染处理时，不会出现曲面断层、反光不均的问题，适配金属质感、磨砂质感、透明质感等多种表面处理工艺。如果作为发光装饰构件使用，还可在内部空腔预留灯条安装位，利用半透明的曲面材质实现均匀的透光效果，无需额外做导光结构设计。

　　从建模逻辑的通用性来看，这种从2D几何到3D草图再到曲面缝合的设计方法，可复用到其他多面异形构件的设计中，比如多面标识牌、异形装饰外壳、几何造型的设备端盖等结构，只需要调整2D轮廓的形状与3D草图的空间角度，即可快速生成不同造型的曲面构件，大幅降低同类异形结构的建模周期。在实际生产适配中，该曲面结构可适配3D打印、注塑成型、钣金折弯等多种加工工艺：采用3D打印时可直接将缝合后的曲面导出为实体模型，无需额外做壁厚处理；采用注塑成型时可在曲面分型处做均匀的拔模斜度，保证开模时不会出现粘模问题；采用钣金折弯工艺时，可将每个曲面面片展开为2D钣金轮廓，直接导入激光切割设备下料后折弯拼接，适配小批量定制化的生产需求。
