8vABU缸盖转接3f进气歧管法兰适配结构

　　在民用车辆动力升级、小众赛车动力移植的实操场景里，不同规格缸盖与进气歧管的匹配一直是管路改装环节的常见痛点，这款转接法兰正是为解决8v规格ABU系列缸盖与3f规格进气歧管的安装对接问题开发的结构件。从实际装车的工况来看，这类转接件需要同时兼顾密封可靠性、安装对位精度与进气通路的顺畅性，不能出现安装错位导致的漏气、流道突变引发的进气紊流问题，否则会直接影响发动机的充气效率，甚至引发怠速不稳、动力输出迟滞的故障。

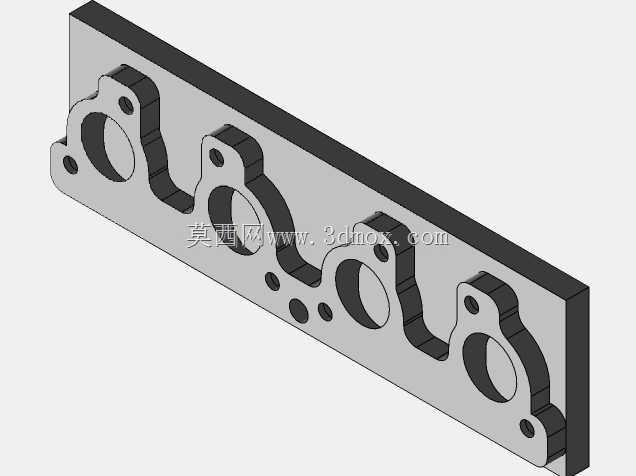

　　设计阶段首先要锁定两侧对接面的安装边界，缸盖侧的四个大孔径通孔是进气通路的对应位置，需要和缸盖进气道的开口轮廓完全对齐，孔位的同轴度公差需要控制在0.1mm以内，避免装配后出现流道错位遮挡进气截面的问题；围绕每个进气孔分布的小孔是螺栓过孔，位置完全匹配ABU缸盖端面的原厂螺纹孔位，不需要对缸盖本体做任何二次打孔加工，直接利用原厂安装点位即可完成固定，最大程度降低改装过程中对原厂缸体结构的破坏。歧管侧的安装孔位则完全对应3f进气歧管的法兰安装点位，两侧孔位的位置度经过反复校核，确保装配时螺栓可以顺畅穿入，不会出现别劲、强制装配导致的法兰变形问题。

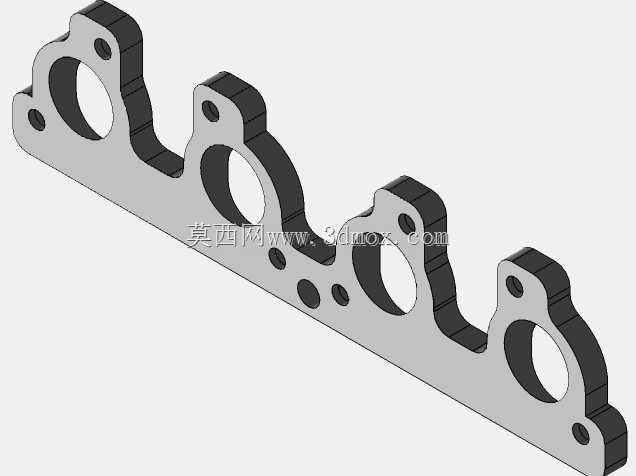

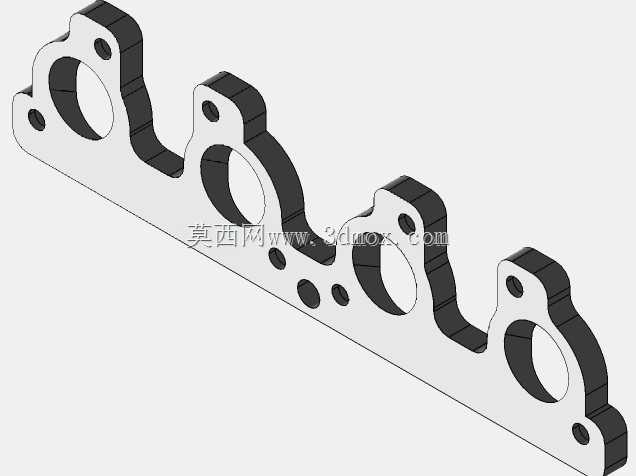

　　法兰本体采用等厚板式结构，厚度经过受力校核确定，既可以保证螺栓拧紧时法兰不会发生翘曲变形，保障密封面的平面度要求，又不会因为厚度过大增加不必要的重量、挤占发动机舱的安装空间。法兰的外轮廓做了随形优化，沿着四个进气孔的分布轨迹做圆弧过渡，去掉了所有不必要的冗余结构，在保证安装边强度的前提下尽可能缩小整体外形尺寸，适配发动机舱内紧凑的布局空间，避免和周边的管线、支架发生干涉。密封面的平面度要求控制在0.05mm以内，装配时配合对应的密封垫片，可以承受进气歧管内的正负压力波动，不会出现漏气问题，保障进气系统的密封性。

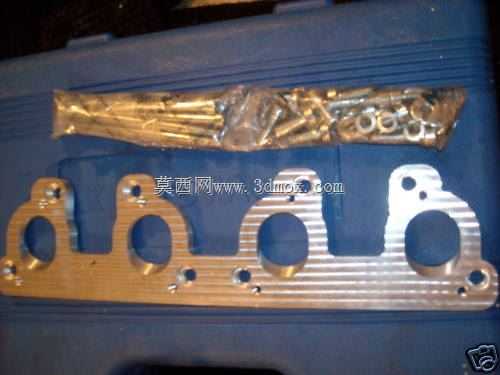

　　从实际使用场景来看，这类转接法兰主要用于老款大众系列车型的动力改装项目，尤其是采用ABU系列8气门缸盖的车型，在升级更换3f规格进气歧管提升进气效率时，不需要改动缸盖或者歧管的原有结构，直接通过该法兰完成过渡连接，大幅降低改装的加工成本与施工难度。设计过程中还考虑了安装时的操作空间，所有螺栓过孔的周边都预留了足够的扳手操作空间，装配时不需要使用特殊的专用工具，常规的套筒扳手即可完成全部螺栓的拧紧操作，降低现场施工的难度。法兰上额外设置的几个小直径定位孔，既可以在装配时起到预定位的作用，方便施工时快速对齐法兰与缸盖、歧管的位置，也可以作为后期加装进气温度传感器、真空取气口的预留点位，满足后续进一步改装的拓展需求。

　　流道对接处的孔口做了小倒角处理，避免法兰厚度带来的流道台阶，让进气从缸盖气道进入歧管的过程中尽可能保持顺畅，减少台阶带来的气流阻力与紊流，保障进气流量的稳定性，这对于自然吸气发动机的动力输出平顺性有很直接的影响。整个法兰的边角都做了倒钝处理，没有尖锐的毛刺棱角，既避免装配过程中划伤施工人员，也防止长期使用过程中应力集中导致的法兰开裂问题，提升部件的使用寿命。在进气系统的整体布局中，这个转接法兰是连接缸盖与进气歧管的核心过渡部件，它的精度直接决定了整个进气系统的密封性能与进气效率，设计时所有的孔位坐标、轮廓尺寸都经过实际装车验证，不存在安装错位、干涉的问题，可以直接用于改装项目的实车装配。
