复古投币式自动出水机械装置结构设计

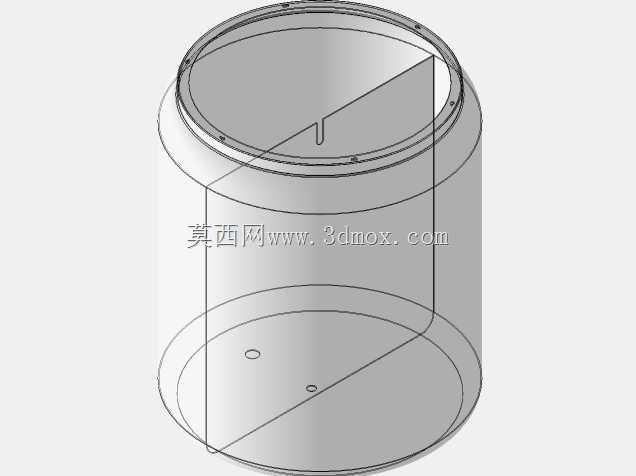

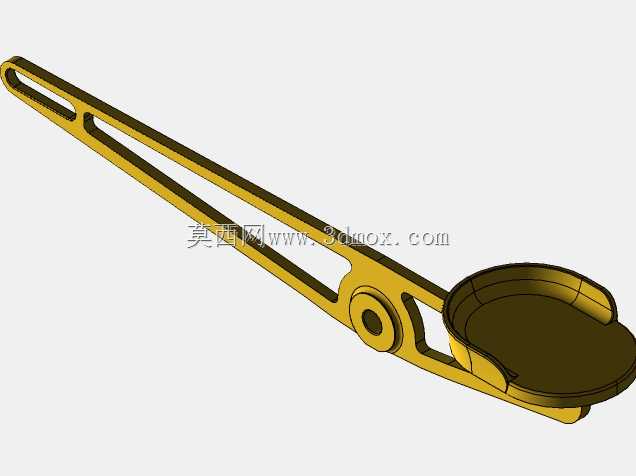

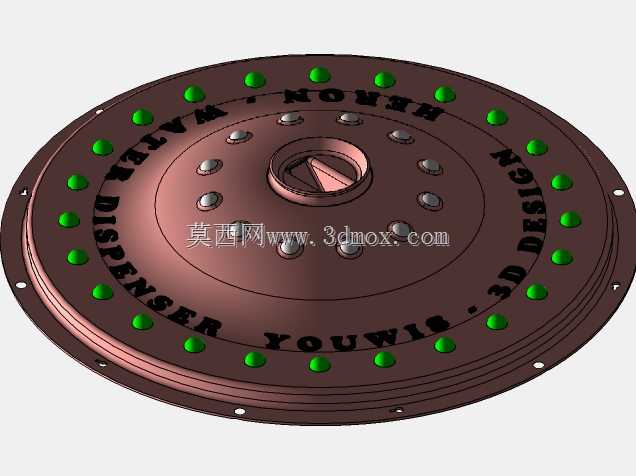

　　这套投币触发式出水装置的核心逻辑，是依托重力与杠杆力矩平衡实现无电控自动供水，最早可追溯到古典机械自动装置的设计思路，在无外接电源的公共取水场景、科普教具展示、复古主题文旅场景的自助取水点位都有适配空间，不需要布设供电线路，纯机械结构的故障率远低于电控类出水设备，后期维护仅需检查铰接点磨损与密封件老化即可。从结构组成来看，装置核心分为投币检测托盘、杠杆配重组件、阀芯启闭机构、储水腔体、复位配重五个部分，投币口的落币路径直接对准杠杆末端的接币托盘，未投币状态下，杠杆靠近阀芯的一端通过配重砝码保持力矩平衡，阀芯在弹簧预紧力作用下压紧出水口密封面，水路处于完全截断状态。当符合重量规格的硬币落入接币托盘后，托盘端力矩瞬间超过配重端平衡阈值，

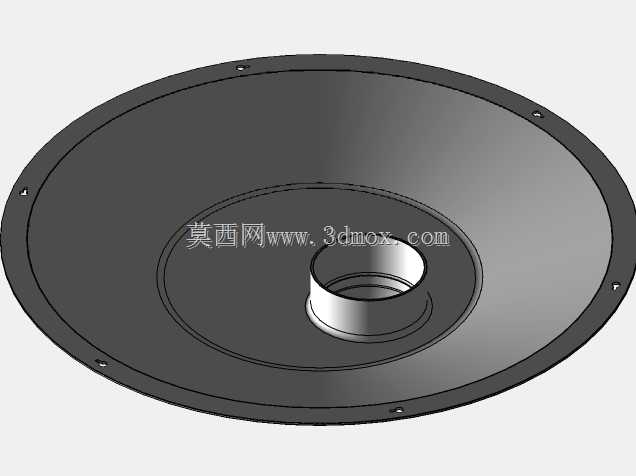

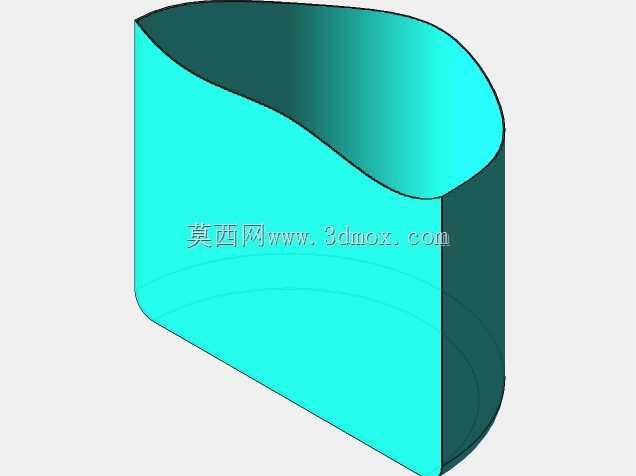

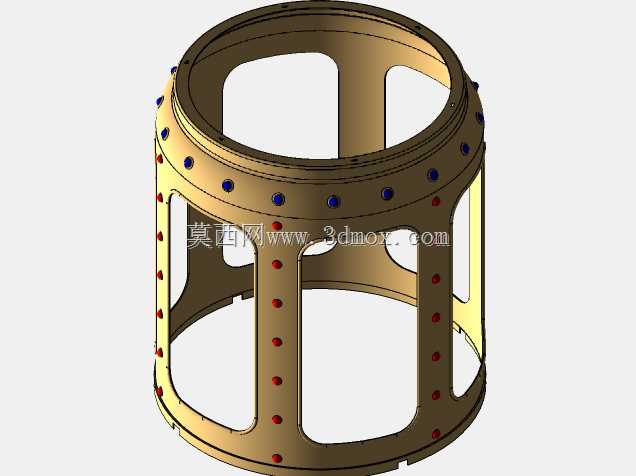

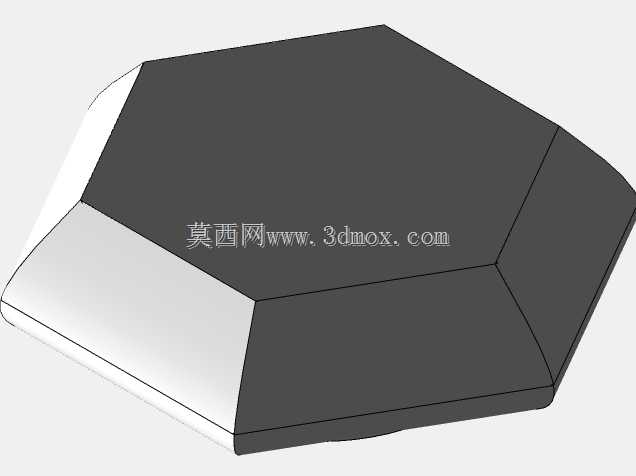

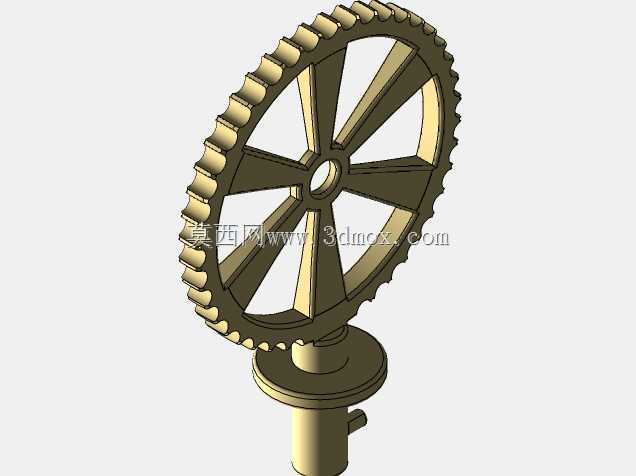

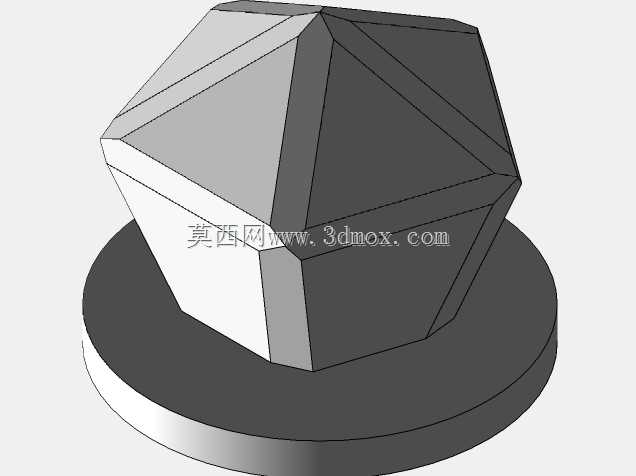

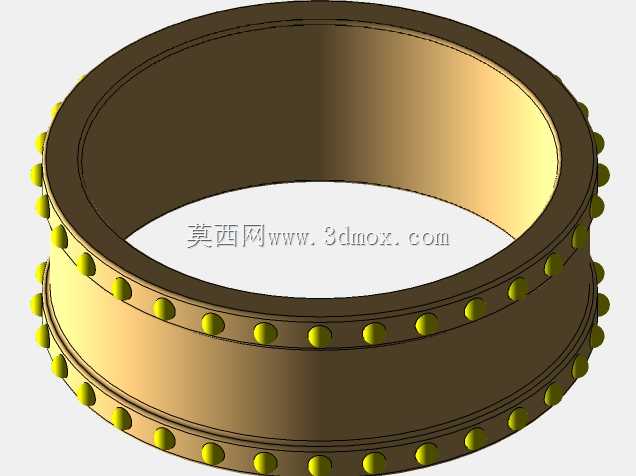

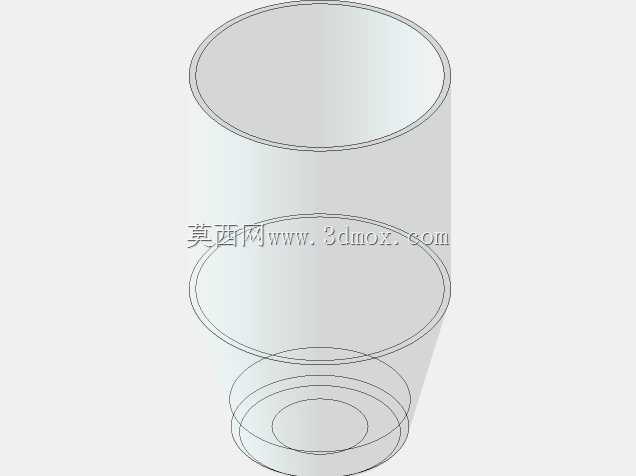

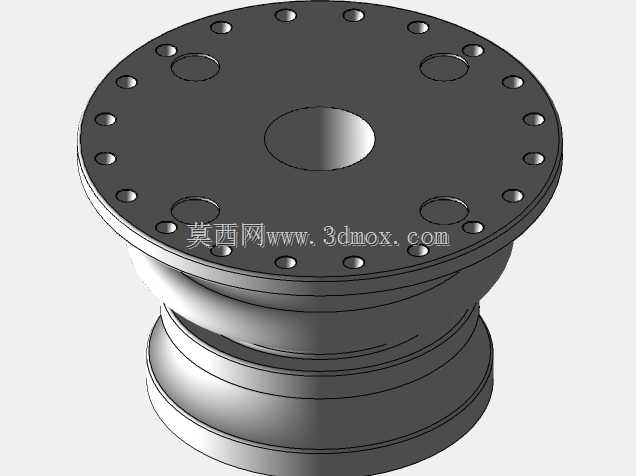

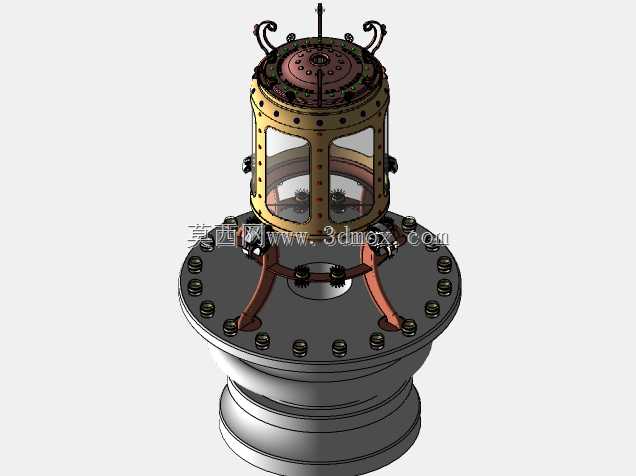

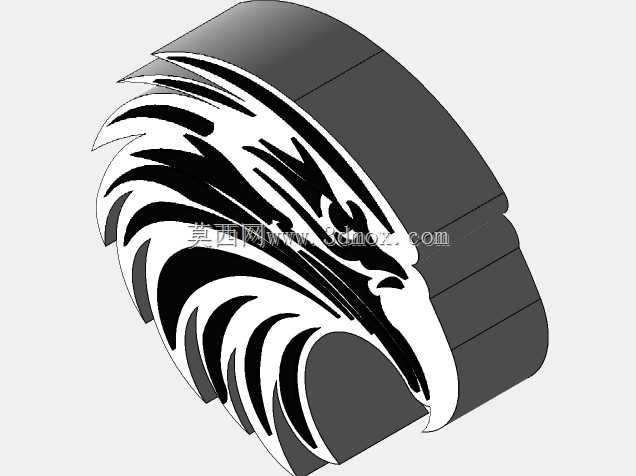

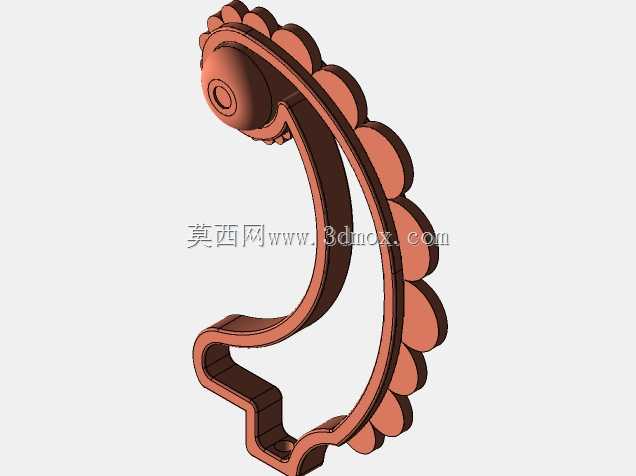

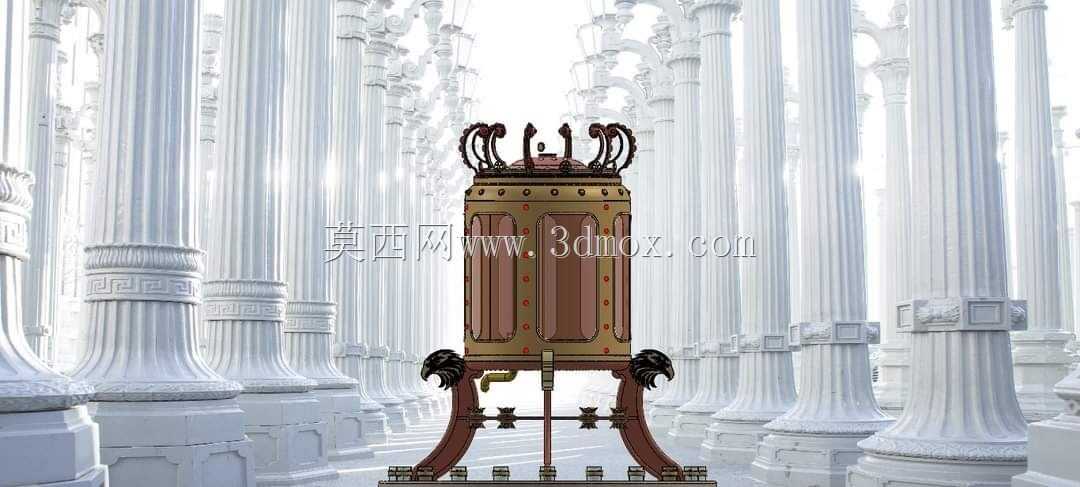

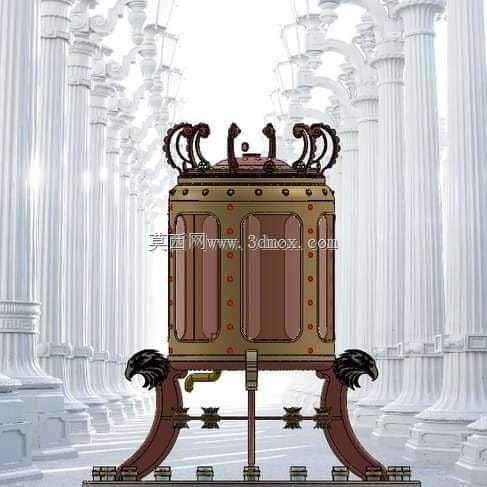

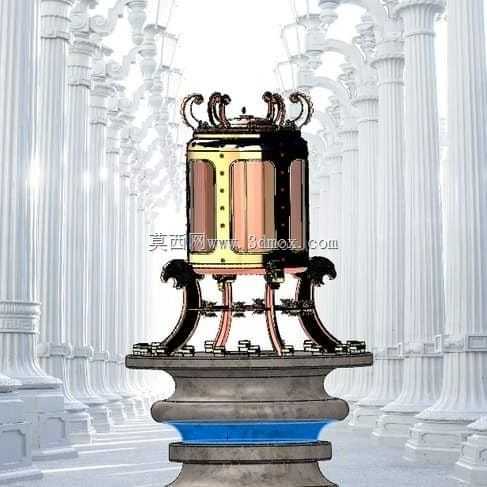

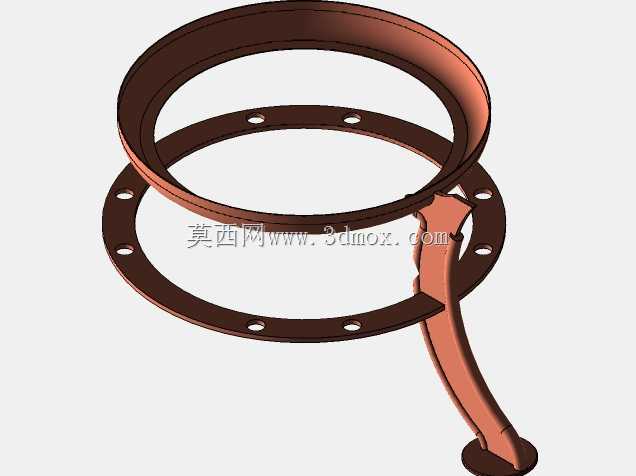

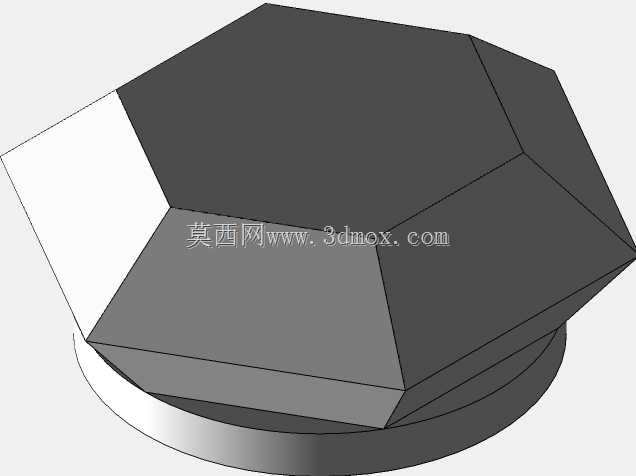

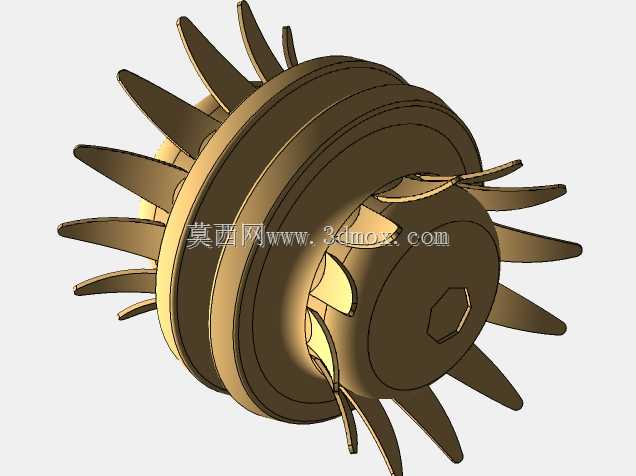

　　杠杆绕中部铰接销轴转动，带动顶杆向上顶起阀芯密封件，水路导通，储水腔内的水在重力作用下从出水嘴流出；随着硬币沿托盘的倾斜导槽滑落脱离托盘，配重端力矩重新占据优势，杠杆反向转动复位，阀芯在顶杆回落与弹簧力的共同作用下再次压紧密封面，水路截断，整个动作循环无需人工额外操作，单次出水量可通过调整配重砝码的重量、接币托盘的导槽倾斜角度来控制，适配不同场景下的单次取水量需求。外形设计上采用了复古铜艺风格的包覆外壳，主体支撑结构为双侧鹰头造型的铸钢支架，顶部设置对称的装饰性提手结构，整体安装边界宽度控制在420mm范围内，前后纵深310mm，整体高度580mm，安装时仅需将装置进水口与常压储水罐或市政供水管路（需加装减压阀控制进水压力在0.1MPa以内）连接，底部通过四个M8膨胀螺栓固定在水平台面上即可，不需要额外的安装支架。设计过程中需要重点关注几个结构细节：一是杠杆铰接点的销轴需要采用黄铜材质做自润滑处理，避免长期转动出现卡滞，铰接点的配合间隙控制在0.05mm-0.1mm之间，间隙过大会导致杠杆晃动触发灵敏度下降，间隙过小则容易因锈蚀、积尘出现卡阻；二是阀芯密封件采用丁腈橡胶材质，密封面的粗糙度需要达到Ra1.6以下，保证截断状态下无渗漏，阀芯的行程控制在8mm-10mm，行程过大会导致出水流量过大复位滞后，行程过小则会出现出水流量不足的问题；三是接币托盘的导槽倾斜角度设置为15度，保证硬币在触发杠杆动作后2秒内顺利滑落，

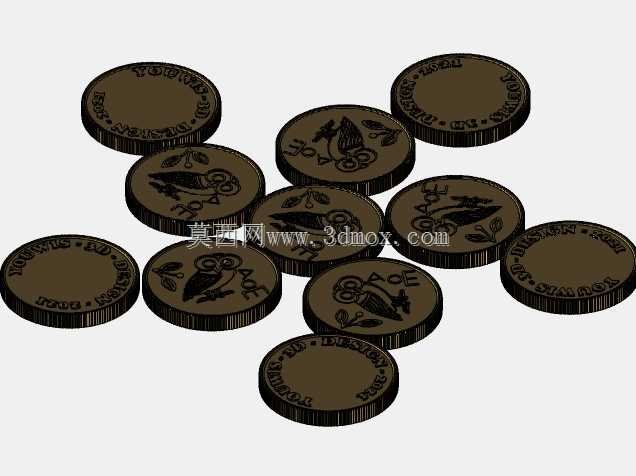

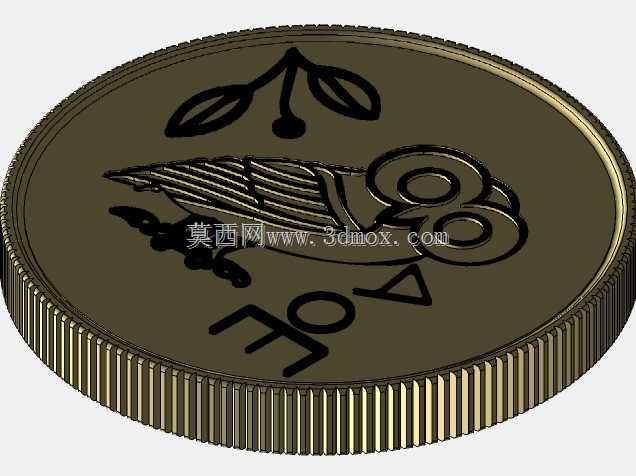

　　避免硬币长时间停留在托盘上导致水路持续导通漏水；四是配重砝码的位置设置为可调节结构，通过调整砝码在杠杆上的固定位置，可以适配不同重量的触发介质，除了硬币之外，也可以适配定制的金属代币，满足不同场景的使用需求。在实际场景适配中，这类纯机械自动出水装置可以应用在户外无供电的公共直饮水点，避免电控设备在潮湿环境下的漏电风险，也可以作为科技馆的机械原理展示教具，直观演示杠杆平衡、重力触发、阀门启闭的联动过程，在复古主题的街区、景区作为自助售水装置的核心结构，搭配复古外观外壳可以很好地融入场景风格，相比电控出水设备，纯机械结构的环境适应性更强，在-20℃到60℃的环境温度范围内都可以正常工作，不需要考虑低温下电池续航、电控板结露短路等问题。

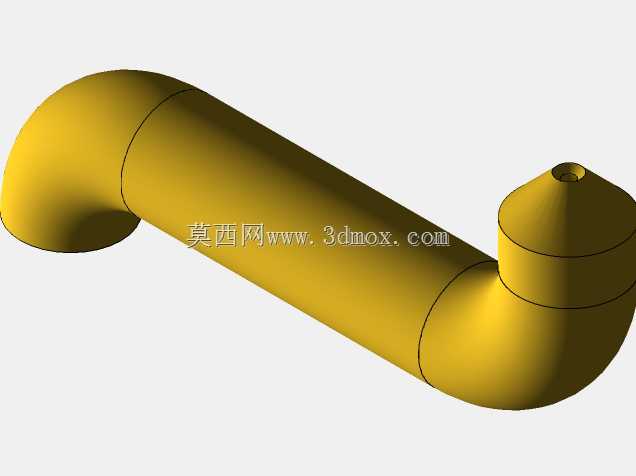

　　结构建模过程中需要重点校核杠杆的强度，杠杆主体采用304不锈钢板材冲压成型，厚度3mm，在顶杆接触位置、接币托盘安装位置需要做翻边加强处理，避免长期受力出现变形，导致力矩平衡偏移，触发灵敏度失常；出水嘴的内径设置为12mm，保证出水流量稳定在0.2L/s左右，单次动作出水量控制在150ml-200ml，符合单次取水的常规需求；装置的外壳包覆件采用1.2mm厚的紫铜板铆接成型，表面做仿古铜做旧处理，装饰性的鹰头支撑件采用铸铜工艺，既保证结构支撑强度，也兼顾外观的复古质感。安装时需要注意装置的水平度，整体倾斜角度不能超过2度，否则会导致杠杆的力矩平衡出现偏移，出现未投币漏水或者投币后不触发的问题，进水端需要加装Y型过滤器，避免水中的杂质进入阀芯密封面，导致密封失效漏水，过滤器的滤网精度选择40目即可，兼顾通流能力与过滤效果。
